SERVICING AND MAINTENANCE

315

B

ULB

 R

EPLACEMENT



Replacement Bulbs, Names, And Part Numbers

In the instance a bulb needs to be replaced, this section includes bulb description and replacement part numbers. All of the inside bulbs are brass or glass-wedge

base. Aluminum base bulbs are not approved.

NOTE:

See an authorized dealer for LED replacement

F101

–

–

Spare

F102

–

–

Spare

F103

–

–

Spare

F104

–

20 Amp Yellow

Power Outlets IP / Console

Cavity

Cartridge Fuse

Micro Fuse

Description

*If Equipped

Interior Bulbs

Bulb Name

Bulb Number

Overhead Console Lamps

TS 212–9

Dome Lamp

7679

NOTE:

For lighted switches, see an authorized dealer for replacement instructions.

8

316

SERVICING AND MAINTENANCE



Exterior Bulbs

Bulb Name

Bulb Number

Base Quad Headlamp – Low Beam

H11LL

Base Quad Headlamp – High Beam

9005LL

Front Turn Signal Lamp (Base Quad Headlamp)

3157NA

Premium Bi Halogen Projector Headlamp - Low Beam

9005Sl+

Premium Bi Halogen Projector Headlamp - High Beam

9005LL

Front Turn Signal Lamp (Premium Headlamp)

LED

Fog Lamp (Horizontal shape)

9145

Fog Lamp (Vertical shape)

9006

Center High Mounted Stop Lamp (CHMSL)

921K

Rear Cargo Lamp

921

Center High Mounted Stop Lamp (CHMSL)/Cargo Lamp

LED

Base Rear Tail/Turn and Stop Lamp

3157K

Premium Rear Tail/Turn and Stop Lamp

LED

Premium Backup Lamp

7440/W21W

Backup Lamp

921

Rear License Plate Lamp

194

SERVICING AND MAINTENANCE

317

Replacing Exterior Bulbs

BASE QUAD / PREMIUM BI-HALOGEN: LOW

BEAM HEADLAMP, HIGH BEAM HEADLAMP,

FRONT PARK AND TURN — IF EQUIPPED

See the following steps to replace:
1. Open the hood.
2. Disconnect and isolate the negative battery

cable.

3. Remove the six plastic push-in fasteners that

secure the upper radiator seal to the grille

support and both fender ledges.

4. Remove the two plastic push-in rivets that

secure the upper radiator seal to the radiator.

5. Remove the upper radiator seal from the

vehicle.

6. Remove the two headlamp assembly

attachment screws.

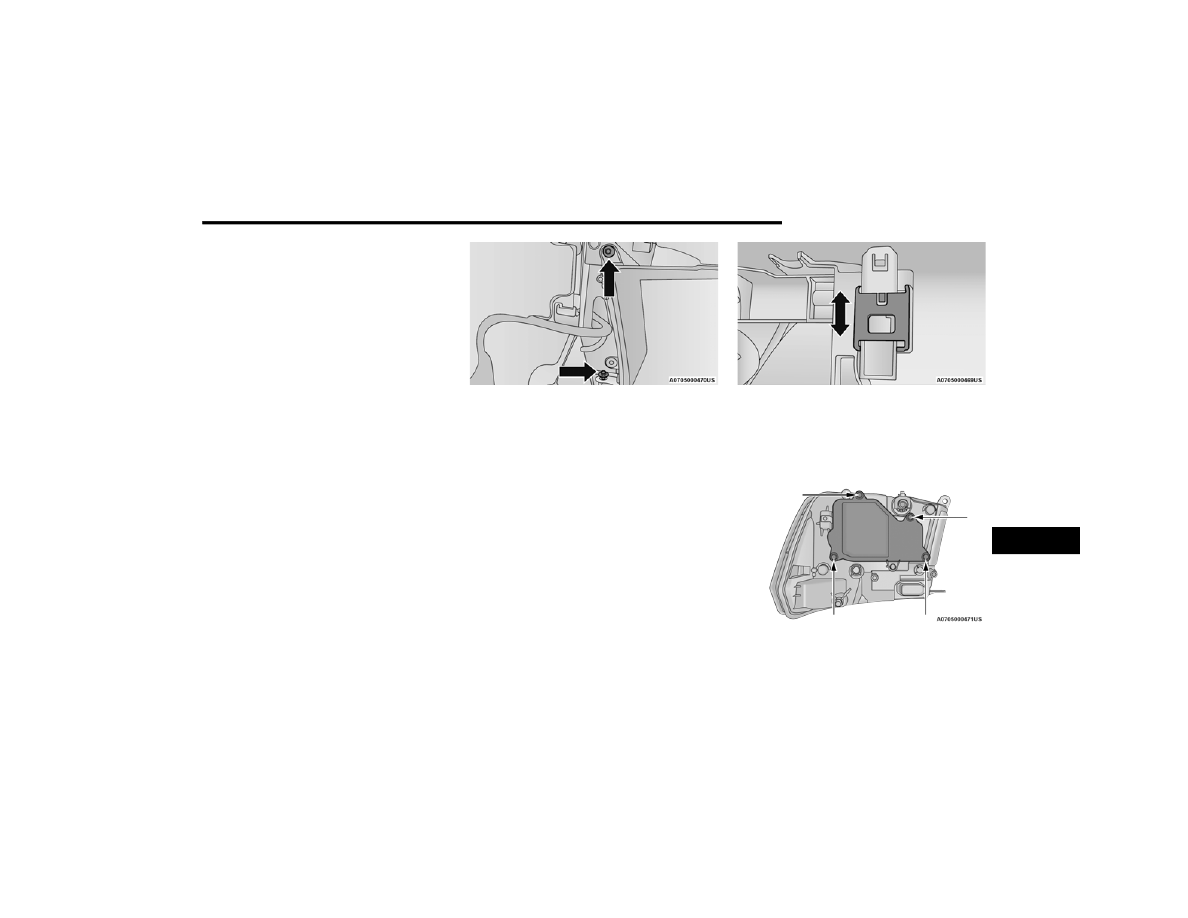

Headlamp Assembly Attachment Screw Locations

7. Reach into the front wheel house ahead of the

front wheel, remove the fastener, and lift the

cover over the access hole in the front of the

wheel house splash shield. Access to the rear

of the lamp can be gained through this access

hole.

8. Reach through the access hole of the wheel

house splash shield and lift the slide lock

upward far enough to disengage it from the

lock post on the back of the front lamp unit

housing.

Slide Lock

9. Remove the headlamp assembly. Grab the

outboard edge of the lamp and pull it straight

forward to disengage the ball stud from the

plastic grommet.

Headlamp Screw Locations

8

318

SERVICING AND MAINTENANCE



10. Disconnect the wiring harness connectors

from the bulb socket.

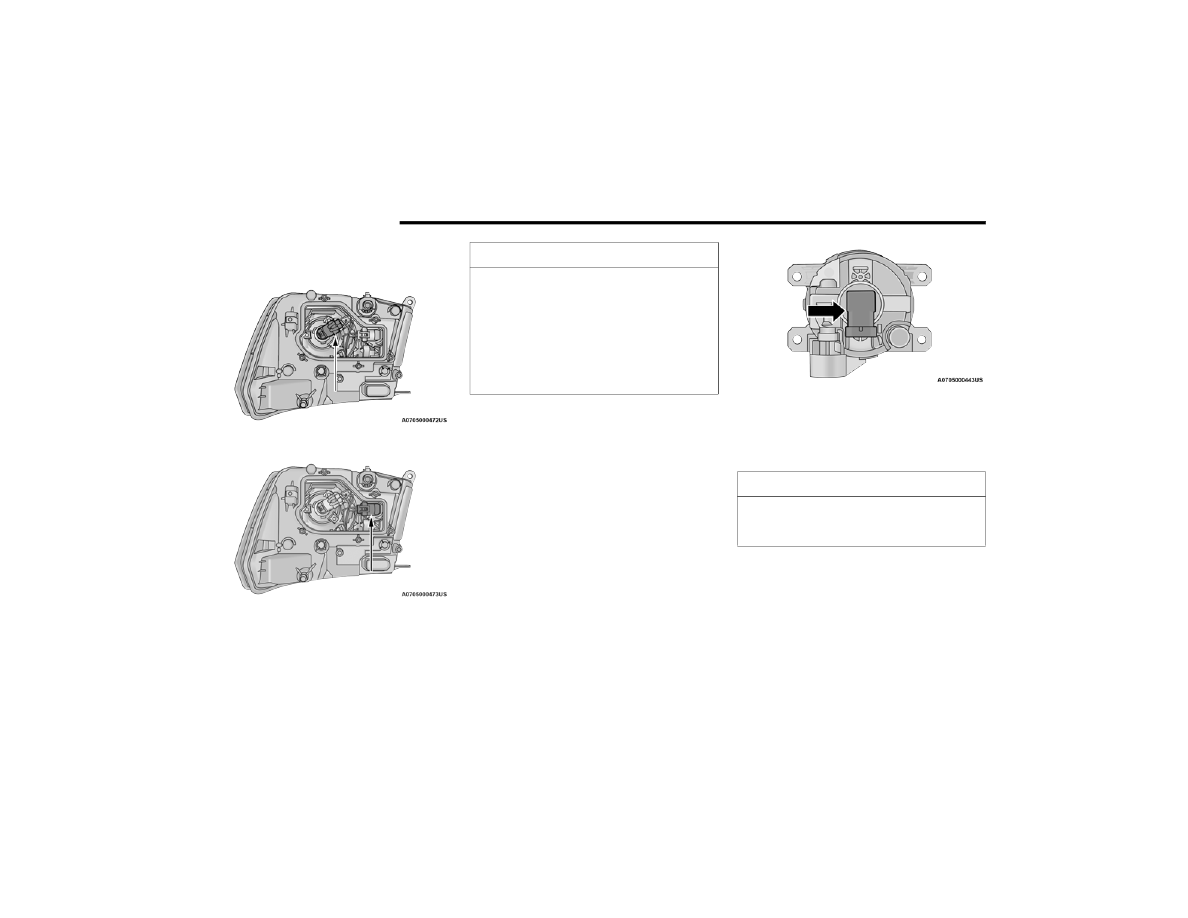

Bulb Location

Bulb Location

11. Replace bulb(s) as necessary.

NOTE:

There are access covers over both headlamp bulb

access holes in the quad front lamp unit housing (if

equipped). These covers MUST be reinstalled after

the bulb has been replaced.

FOG LAMPS — IF EQUIPPED

See the following steps to replace:
1. Reach under and behind the front fascia/

bumper to access the back of the front fog

lamp housing.

2. Disconnect the fog lamp wiring harness

connector from the fog lamp bulb.

Fog Lamp Bulb

3. Rotate the bulb counterclockwise a quarter

turn to unlock the bulb from the housing.

4. Pull the bulb straight out from the housing.

CAUTION!



Do not contaminate the bulb glass by touching

it with your fingers or by allowing it to contact

other oily surfaces. Shortened bulb life will

result.



Always use the correct bulb size and type for

replacement. An incorrect bulb size or type

may overheat and cause damage to the lamp,

the bulb socket, or the lamp wiring.

CAUTION!

Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other

oily surfaces. Shortened bulb life will result.

SERVICING AND MAINTENANCE

319

REAR TAIL / STOP, TURN SIGNAL AND BACKUP

LAMPS

See the following steps to replace:
1. Remove the two screws that pass through the

bed sheet metal.

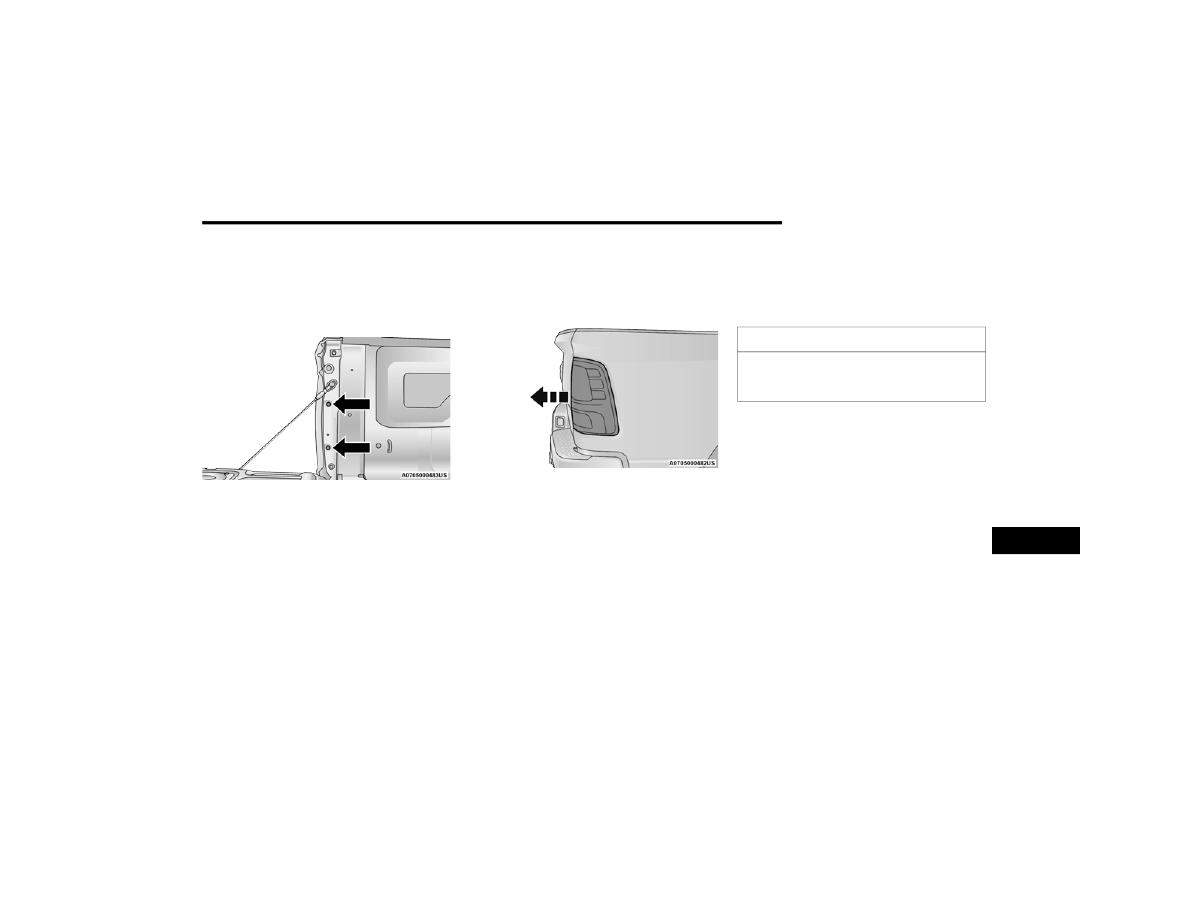

Tail Lamp Screw Locations

2. Pull the outboard side of the lamp rearward far

enough to unsnap the two receptacles on the

outboard side of the lamp housing from the

two plastic snap post retainers in the outer box

side panel.

Pulling Out The Tail Lamp

3. Disconnect the wiring harness connectors

from the bulb socket.

4. Rotate the bulb socket counterclockwise a

quarter turn to unlock it from the housing.

5. Pull the bulb straight out of the socket.

6. Reverse the procedure to install the bulb and

housing.

CAUTION!

Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other

oily surfaces. Shortened bulb life will result.

8

320

SERVICING AND MAINTENANCE



CENTER HIGH MOUNTED STOP LAMP (CHMSL)

WITH CARGO LAMP

See the following steps to replace:
1. Remove the two screws holding the housing/

lens to the body as shown.

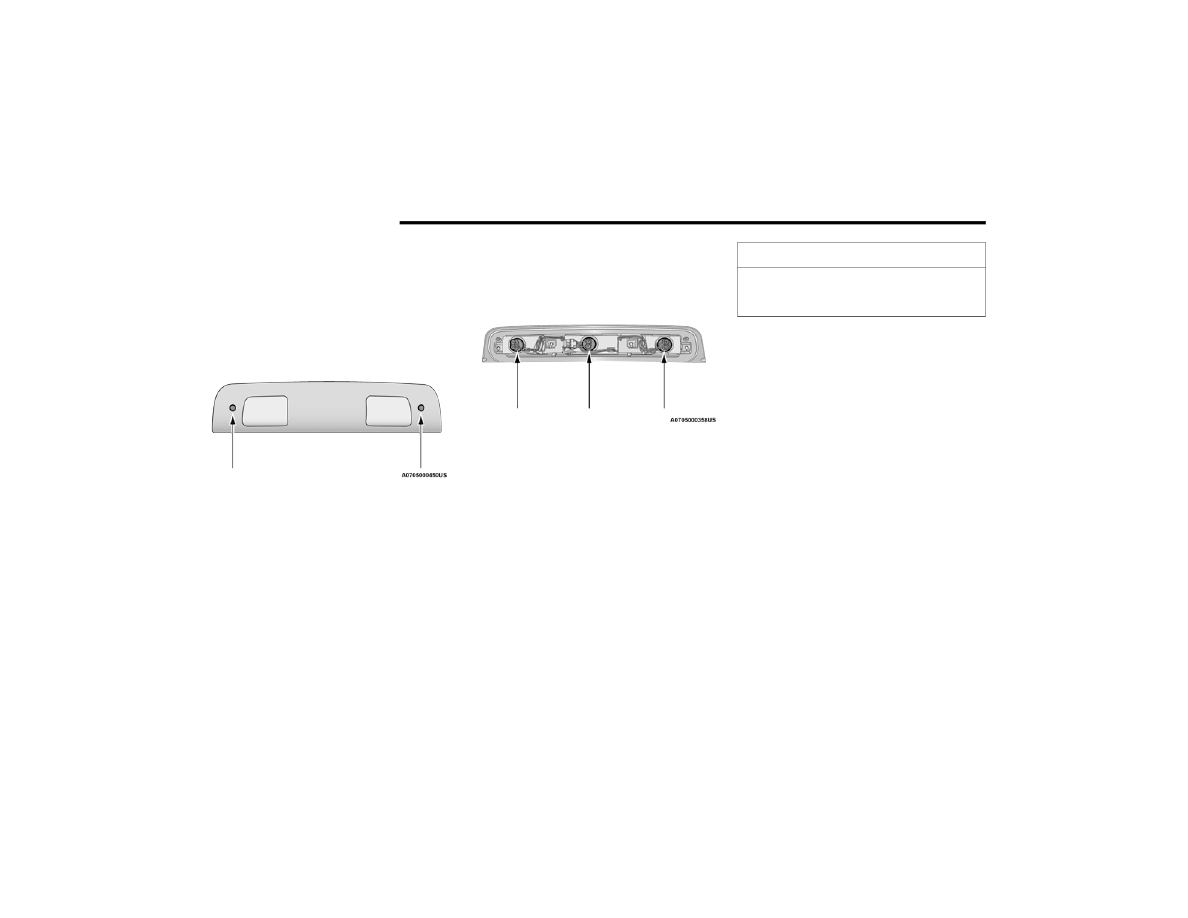

CHMSL Mounting Screw Locations

2. Separate the connector holding the housing

and wiring harness to the body.

CHMSL Connector Location

3. Turn the desired bulb socket a quarter turn

and remove the socket and bulb from housing.

4. Pull the desired bulb straight from the socket.



Outside Bulbs: Cargo Lamps



Inside Bulb: Center High Mounted Stop

Lamp

5. Reverse the procedure for installation of bulbs

and housing.

TIRES

T

IRE

 S

AFETY

 I

NFORMATION



Tire safety information will cover aspects of the

following information: Tire Markings, Tire

Identification Numbers, Tire Terminology and

Definitions, Tire Pressures, and Tire Loading.

CAUTION!

Do not contaminate the bulb glass by touching it

with your fingers or by allowing it to contact other

oily surfaces. Shortened bulb life will result.

SERVICING AND MAINTENANCE

321

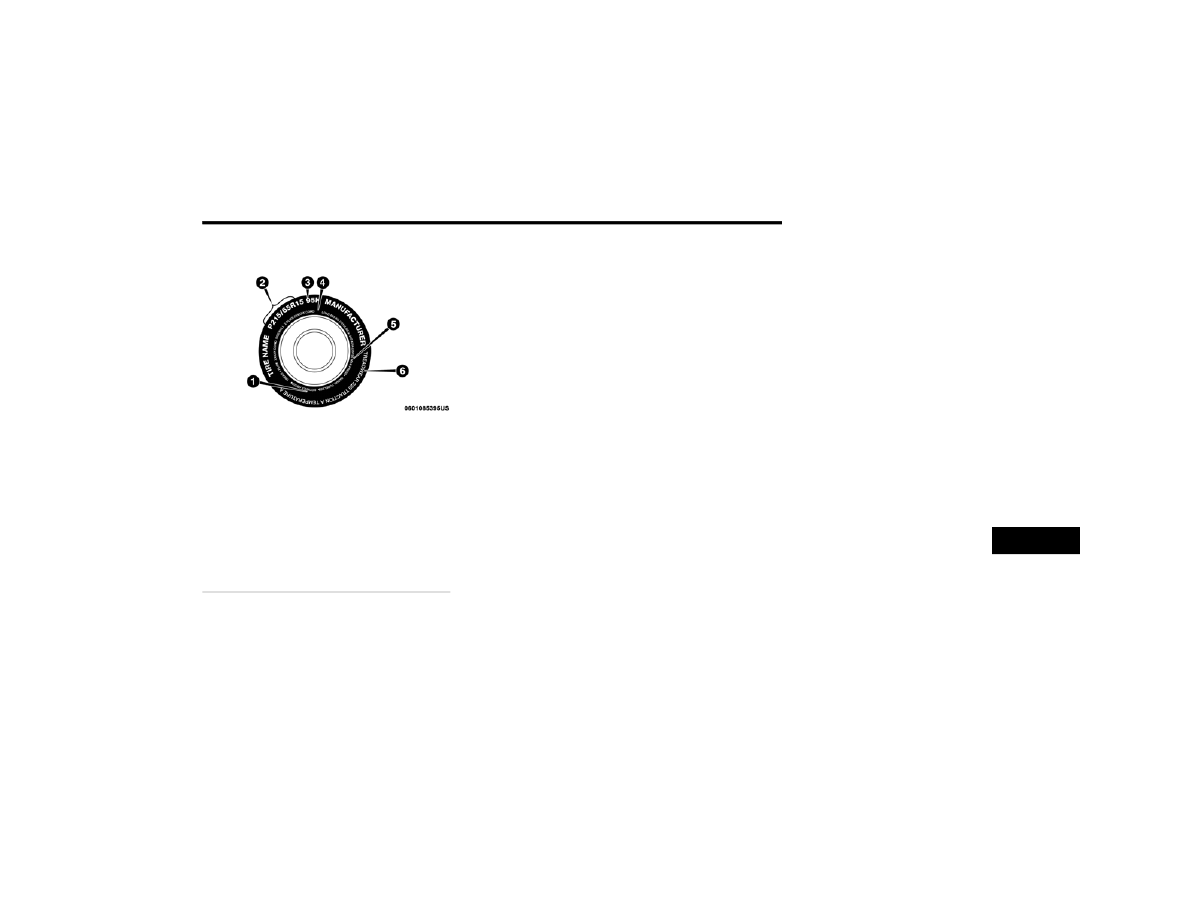

Tire Markings

Tire Markings

NOTE:



P (Passenger) — Metric tire sizing is based on US

design standards. P-Metric tires have the letter

“P” molded into the sidewall preceding the size

designation. Example: P215/65R15 95H.



European — Metric tire sizing is based on Euro

-

pean design standards. Tires designed to this

standard have the tire size molded into the side

-

wall beginning with the section width. The letter

"P" is absent from this tire size designation.

Example: 215/65R15 96H.



LT (Light Truck) — Metric tire sizing is based on

US design standards. The size designation for

LT-Metric tires is the same as for P-Metric tires

except for the letters “LT” that are molded into

the sidewall preceding the size designation.

Example: LT235/85R16.



Temporary spare tires are designed for tempo

-

rary emergency use only. Temporary high pres

-

sure compact spare tires have the letter “T” or

“S” molded into the sidewall preceding the size

designation. Example: T145/80D18 103M.



High flotation tire sizing is based on US design

standards and it begins with the tire diameter

molded into the sidewall.

Example: 31x10.5 R15 LT.

1 — US DOT Safety Standards Code

(TIN)
2 — Size Designation
3 — Service Description
4 — Maximum Load
5 — Maximum Pressure
6 — Treadwear, Traction and

Temperature Grades

8

322

SERVICING AND MAINTENANCE



TIRE SIZING CHART

EXAMPLE:

Example Size Designation: P215/65R15XL 95H, 215/65R15 96H, LT235/85R16C, T145/80D18 103M, 31x10.5 R15 LT
P = Passenger car tire size based on US design standards, or
"....blank...." = Passenger car tire based on European design standards, or
LT = Light truck tire based on US design standards, or
T or S = Temporary spare tire or
31 = Overall diameter in inches (in)
215, 235, 145 = Section width in millimeters (mm)
65, 85, 80 = Aspect ratio in percent (%)



Ratio of section height to section width of tire, or

10.5 = Section width in inches (in)
R = Construction code



"R" means radial construction, or



"D" means diagonal or bias construction

15, 16, 18 = Rim diameter in inches (in)
Service Description:
95 = Load Index



A numerical code associated with the maximum load a tire can carry

H = Speed Symbol



A symbol indicating the range of speeds at which a tire can carry a load corresponding to its load index under certain operating conditions



The maximum speed corresponding to the speed symbol should only be achieved under specified operating conditions (i.e., tire pressure, vehicle loading,

road conditions, and posted speed limits)

SERVICING AND MAINTENANCE

323

Tire Identification Number (TIN)

The Tire Identification Number (TIN) may be found on one or both sides of the tire; however, the date code may only be on one side. Tires with white sidewalls

will have the full TIN, including the date code, located on the white sidewall side of the tire. Look for the TIN on the outboard side of black sidewall tires as

mounted on the vehicle. If the TIN is not found on the outboard side, then you will find it on the inboard side of the tire.

Load Identification:
Absence of the following load identification symbols on the sidewall of the tire indicates a Standard Load (SL) tire:



XL = Extra load (or reinforced) tire, or



LL = Light load tire or



C, D, E, F, G = Load range associated with the maximum load a tire can carry at a specified pressure

Maximum Load – Maximum load indicates the maximum load this tire is designed to carry
Maximum Pressure – Maximum pressure indicates the maximum permissible cold tire inflation pressure for this tire

EXAMPLE:

EXAMPLE:

DOT MA L9 ABCD 0301
DOT = Department of Transportation



This symbol certifies that the tire is in compliance with the US Department of Transportation tire safety standards and is approved for highway use

MA = Code representing the tire manufacturing location (two digits)
L9 = Code representing the tire size (two digits)
ABCD = Code used by the tire manufacturer (one to four digits)

8

324

SERVICING AND MAINTENANCE



Tire Terminology And Definitions

03 = Number representing the week in which the tire was manufactured (two digits)



03 means the 3rd week

01 = Number representing the year in which the tire was manufactured (two digits)



01 means the year 2001



Prior to July 2000, tire manufacturers were only required to have one number to represent the year in which the tire was manufactured. Example: 031 could

represent the 3rd week of 1981 or 1991

Term

Definition

B-pillar

The vehicle B-pillar is the structural member of the body located behind the front door.

Cold Tire Inflation Pressure

Cold tire inflation pressure is defined as the tire pressure after the vehicle has not been

driven for at least three hours, or driven less than 1 mile (1.6 km) after sitting for a minimum

of three hours. Inflation pressure is measured in units of PSI (pounds per square inch) or kPa

(kilopascals).

Maximum Inflation Pressure

The maximum inflation pressure is the maximum permissible cold tire inflation pressure for

this tire. The maximum inflation pressure is molded into the sidewall.

Recommended Cold Tire Inflation Pressure

Vehicle manufacturer's recommended cold tire inflation pressure as shown on the tire

placard.

Tire Placard

A label permanently attached to the vehicle describing the vehicle’s loading capacity, the

original equipment tire sizes and the recommended cold tire inflation pressures.

EXAMPLE:

SERVICING AND MAINTENANCE

325

Tire Loading And Tire Pressure

NOTE:

The proper cold tire inflation pressure is listed on

the driver’s side B-pillar or the rear edge of the

driver's side door.
Check the inflation pressure of each tire, including

the spare tire (if equipped), at least monthly and

inflate to the recommended pressure for your

vehicle.

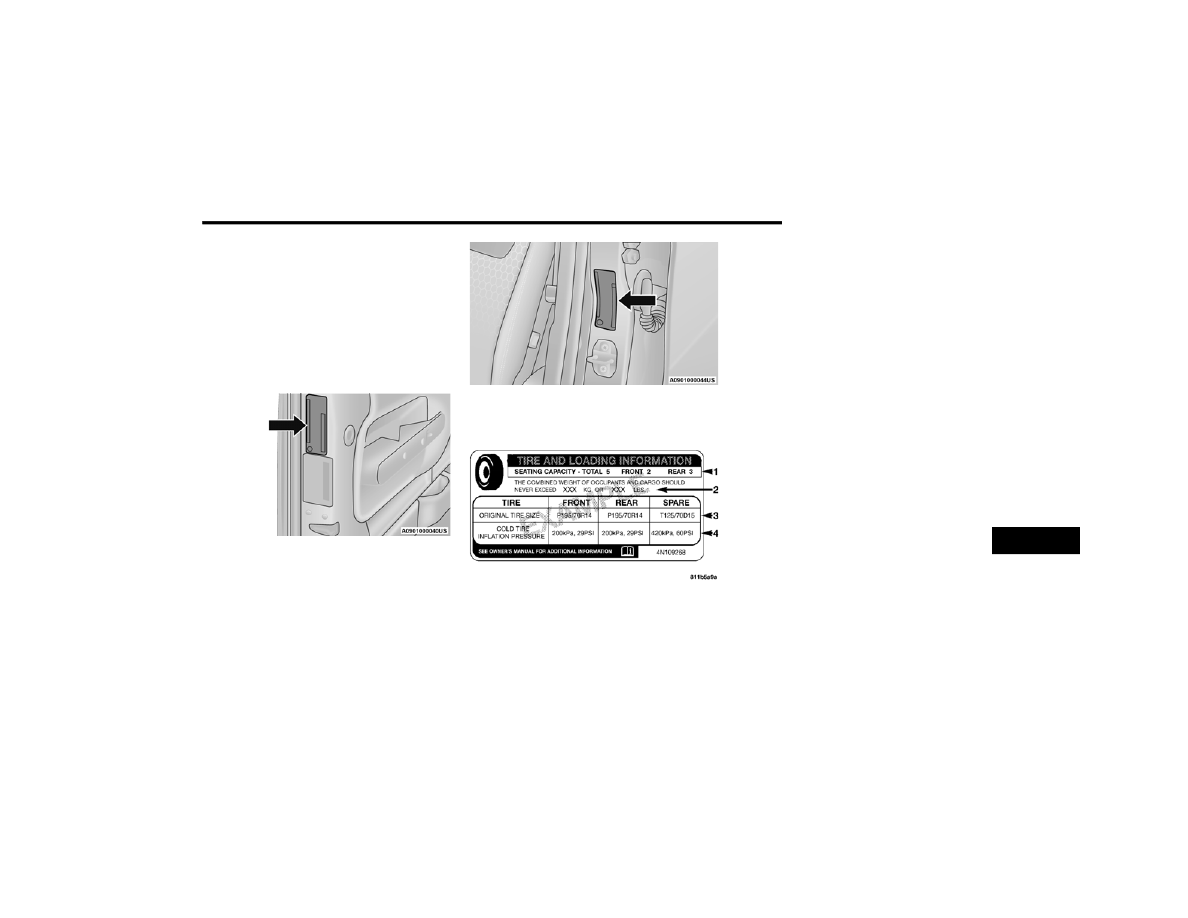

Example Tire Placard Location (Door)

Example Tire Placard Location (B-pillar)

Tire And Loading Information Placard

Tire And Loading Information Placard

This placard tells you important information about

the:
1. Number of people that can be carried in the

vehicle.

2. Total weight your vehicle can carry.
3. Tire size designed for your vehicle.
4. Cold tire inflation pressures for the front, rear,

and spare tires.

Loading

The vehicle maximum load on the tire must not

exceed the load carrying capacity of the tire on your

vehicle. You will not exceed the tire's load carrying

capacity if you adhere to the loading conditions,

tire size, and cold tire inflation pressures specified

on the Tire and Loading Information placard in

Vehicle Loading

Ú

page 132.

NOTE:

Under a maximum loaded vehicle condition, Gross

Axle Weight Rating (GAWR) for the front and rear

axles must not be exceeded.
For further information on GAWR, vehicle loading,

and trailer towing

Ú

page 132.

8

326

SERVICING AND MAINTENANCE



To determine the maximum loading conditions of

your vehicle, locate the statement “The combined

weight of occupants and cargo should never

exceed XXX kg or XXX lbs” on the Tire and Loading

Information placard. The combined weight of

occupants, cargo/luggage and trailer tongue

weight (if applicable) should never exceed the

weight referenced here.

Steps For Determining Correct Load

Limit—
(1) Locate the statement “The combined

weight of occupants and cargo should

never exceed XXX kg or XXX lbs.” on your

vehicle's placard.
(2) Determine the combined weight of

the driver and passengers that will be

riding in your vehicle.
(3) Subtract the combined weight of the

driver and passengers from XXX kg or

XXX lbs.

(4) The resulting figure equals the

available amount of cargo and luggage

load capacity. For example, if “XXX”

amount equals 1400 lbs. and there will

be five 150 lb passengers in your

vehicle, the amount of available cargo

and luggage load capacity is 650 lbs.

(1400-750 (5x150) = 650 lbs.)
(5) Determine the combined weight of

luggage and cargo being loaded on the

vehicle. That weight may not safely

exceed the available cargo and luggage

load capacity calculated in Step 4.
(6) If your vehicle will be towing a trailer,

load from your trailer will be transferred

to your vehicle. Consult this manual to

determine how this reduces the

available cargo and luggage load

capacity of your vehicle.

Metric Example For Load Limit
For example, if “XXX” amount equals 635 kg and

there will be five 68 kg passengers in your vehicle,

the amount of available cargo and luggage load

capacity is 295 kg (635-340 (5x68) = 295 kg) as

shown in step 4.

NOTE:



If your vehicle will be towing a trailer, load from

your trailer will be transferred to your vehicle.

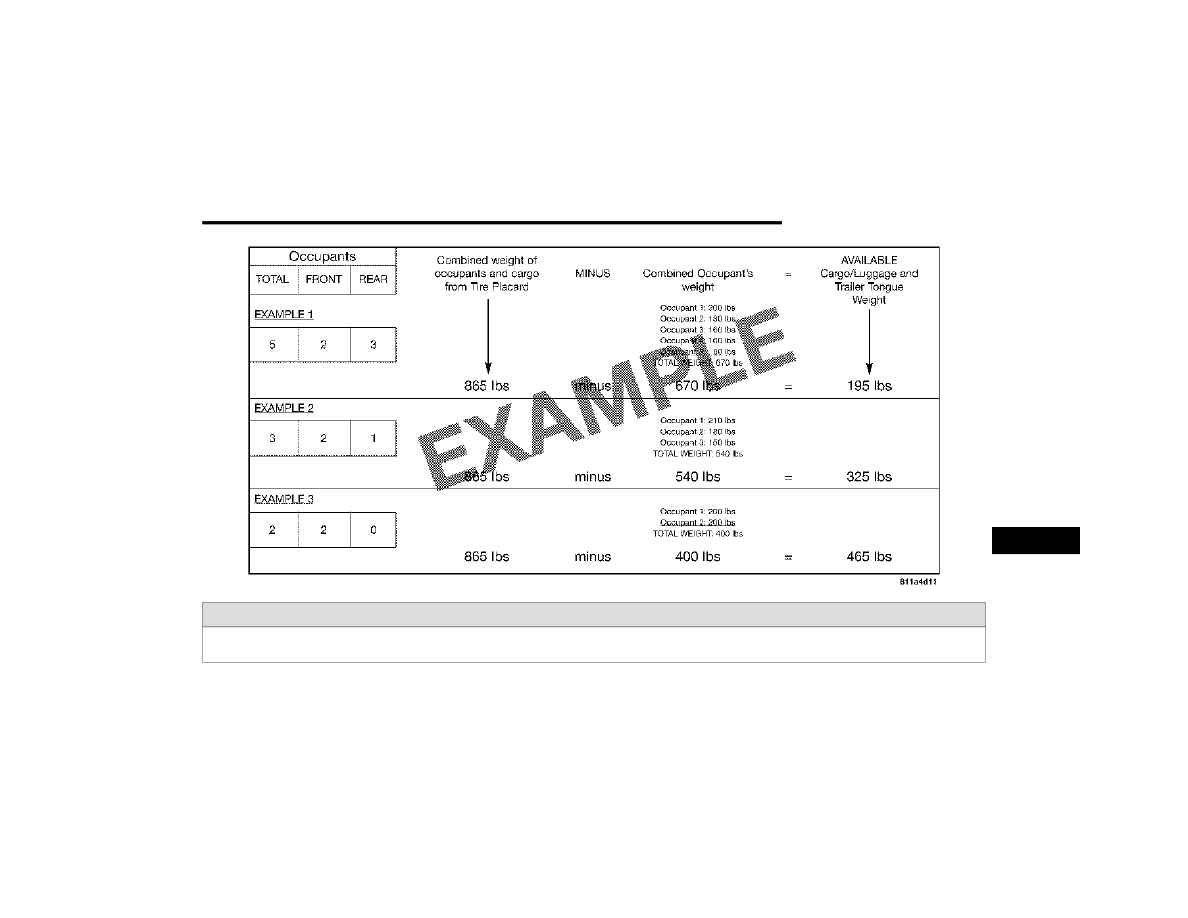

The following table shows examples on how to

calculate total load, cargo/luggage, and towing

capacities of your vehicle with varying seating

configurations and number and size of occu

-

pants. This table is for illustration purposes only

and may not be accurate for the seating and

load carry capacity of your vehicle.



For the following example, the combined weight

of occupants and cargo should never exceed

865 lbs (392 kg).

SERVICING AND MAINTENANCE

327

WARNING!

Overloading of your tires is dangerous. Overloading can cause tire failure, affect vehicle handling, and increase your stopping distance. Use tires of the

recommended load capacity for your vehicle. Never overload them.

8

328

SERVICING AND MAINTENANCE



(Continued)

T

IRES

 — G

ENERAL

 I

NFORMATION



Tire Pressure

Proper tire inflation pressure is essential to the

safe and satisfactory operation of your vehicle.

Four primary areas are affected by improper tire

pressure:



Safety



Fuel Economy



Tread Wear



Ride Comfort and Vehicle Stability

Safety

Both underinflation and overinflation affect the

stability of the vehicle and can produce a feeling of

sluggish response or over responsiveness in the

steering.

NOTE:



Unequal tire pressures from side to side may

cause erratic and unpredictable steering

response.



Unequal tire pressure from side to side may

cause the vehicle to drift left or right.

Fuel Economy
Underinflated tires will increase tire rolling

resistance resulting in higher fuel consumption.

Tread Wear
Improper cold tire inflation pressures can cause

abnormal wear patterns and reduced tread life,

resulting in the need for earlier tire replacement.
Ride Comfort And Vehicle Stability
Proper tire inflation contributes to a comfortable

ride. Overinflation produces a jarring and

uncomfortable ride.

Tire Inflation Pressures

The proper cold tire inflation pressure is listed on

the driver's side B-pillar or rear edge of the driver's

side door.
At least once a month:



Check and adjust tire pressure with a good

quality pocket-type pressure gauge. Do not

make a visual judgment when determining

proper inflation. Tires may look properly inflated

even when they are underinflated.



Inspect tires for signs of tire wear or visible

damage.

WARNING!



Improperly inflated tires are dangerous and

can cause collisions.



Underinflation increases tire flexing and can

result in overheating and tire failure.



Overinflation reduces a tire's ability to cushion

shock. Objects on the road and chuckholes

can cause damage that result in tire failure.



Overinflated or underinflated tires can affect

vehicle handling and can fail suddenly,

resulting in loss of vehicle control.



Unequal tire pressures can cause steering

problems. You could lose control of your

vehicle.



Unequal tire pressures from one side of the

vehicle to the other can cause the vehicle to

drift to the right or left.



Always drive with each tire inflated to the

recommended cold tire inflation pressure.

WARNING!

CAUTION!

After inspecting or adjusting the tire pressure,

always reinstall the valve stem cap. This will

prevent moisture and dirt from entering the

valve stem, which could damage the valve stem.

SERVICING AND MAINTENANCE

329

Inflation pressures specified on the placard are

always “cold tire inflation pressure”. Cold tire

inflation pressure is defined as the tire pressure

after the vehicle has not been driven for at least

three hours, or driven less than 1 mile (1.6 km)

after sitting for a minimum of three hours. The cold

tire inflation pressure must not exceed the

maximum inflation pressure molded into the tire

sidewall.
Check tire pressures more often if subject to a

wide range of outdoor temperatures, as tire

pressures vary with temperature changes.
Tire pressures change by approximately 1 psi

(7 kPa) per 12°F (7°C) of air temperature change.

Keep this in mind when checking tire pressure

inside a garage, especially in the Winter.
Example: If garage temperature = 68°F (20°C)

and the outside temperature = 32°F (0°C) then

the cold tire inflation pressure should be increased

by 3 psi (21 kPa), which equals 1 psi (7 kPa) for

every 12°F (7°C) for this outside temperature

condition.
Tire pressure may increase from 2 to 6 psi

(13 to 40 kPa) during operation. DO NOT reduce

this normal pressure build up or your tire pressure

will be too low.

Tire Pressures For High Speed Operation

The manufacturer advocates driving at safe

speeds and within posted speed limits. Where

speed limits or conditions are such that the vehicle

can be driven at high speeds, maintaining correct

tire inflation pressure is very important. Increased

tire pressure and reduced vehicle loading may be

required for high-speed vehicle operation. Refer to

an authorized tire dealer or original equipment

vehicle dealer for recommended safe operating

speeds, loading and cold tire inflation pressures.

Radial Ply Tires

Tire Repair
If your tire becomes damaged, it may be repaired if

it meets the following criteria:



The tire has not been driven on when flat.



The damage is only on the tread section of your

tire (sidewall damage is not repairable).



The puncture is no greater than a ¼ of an inch

(6 mm).

Consult an authorized tire dealer for tire repairs

and additional information.
Damaged Run Flat tires, or Run Flat tires that have

experienced a loss of pressure should be replaced

immediately with another Run Flat tire of identical

size and service description (Load Index and

Speed Symbol). Replace the tire pressure sensor

as well as it is not designed to be reused.

WARNING!

High speed driving with your vehicle under

maximum load is dangerous. The added strain

on your tires could cause them to fail. You could

have a serious collision. Do not drive a vehicle

loaded to the maximum capacity at continuous

speeds above 75 mph (120 km/h).

WARNING!

Combining radial ply tires with other types of

tires on your vehicle will cause your vehicle to

handle poorly. The instability could cause a

collision. Always use radial ply tires in sets of

four. Never combine them with other types of

tires.

8

330

SERVICING AND MAINTENANCE



Run Flat Tires — If Equipped

Run Flat tires allow you the capability to drive

50 miles (80 km) at 50 mph (80 km/h) after a

rapid loss of inflation pressure. This rapid loss of

inflation is referred to as the Run Flat mode. A Run

Flat mode occurs when the tire inflation pressure is

of/or below 14 psi (96 kPa). Once a Run Flat tire

reaches the Run Flat mode it has limited driving

capabilities and needs to be replaced immediately.

A Run Flat tire is not repairable. When a Run Flat

tire is changed after driving with underinflated tire

condition, please replace the TPMS sensor as it is

not designed to be reused when driven under Run

Flat mode 14 psi (96 kPa) condition.

NOTE:

The TPMS Sensor must be replaced after driving

the vehicle on a flat tire condition.
It is not recommended to drive a vehicle loaded at

full capacity or to tow a trailer while a tire is in the

Run Flat mode.
For more information

Ú

page 221.

Tire Spinning

When stuck in mud, sand, snow, or ice conditions,

do not spin your vehicle's wheels above 30 mph

(48 km/h) or for longer than 30 seconds

continuously without stopping.
For further information

Ú

page 281.

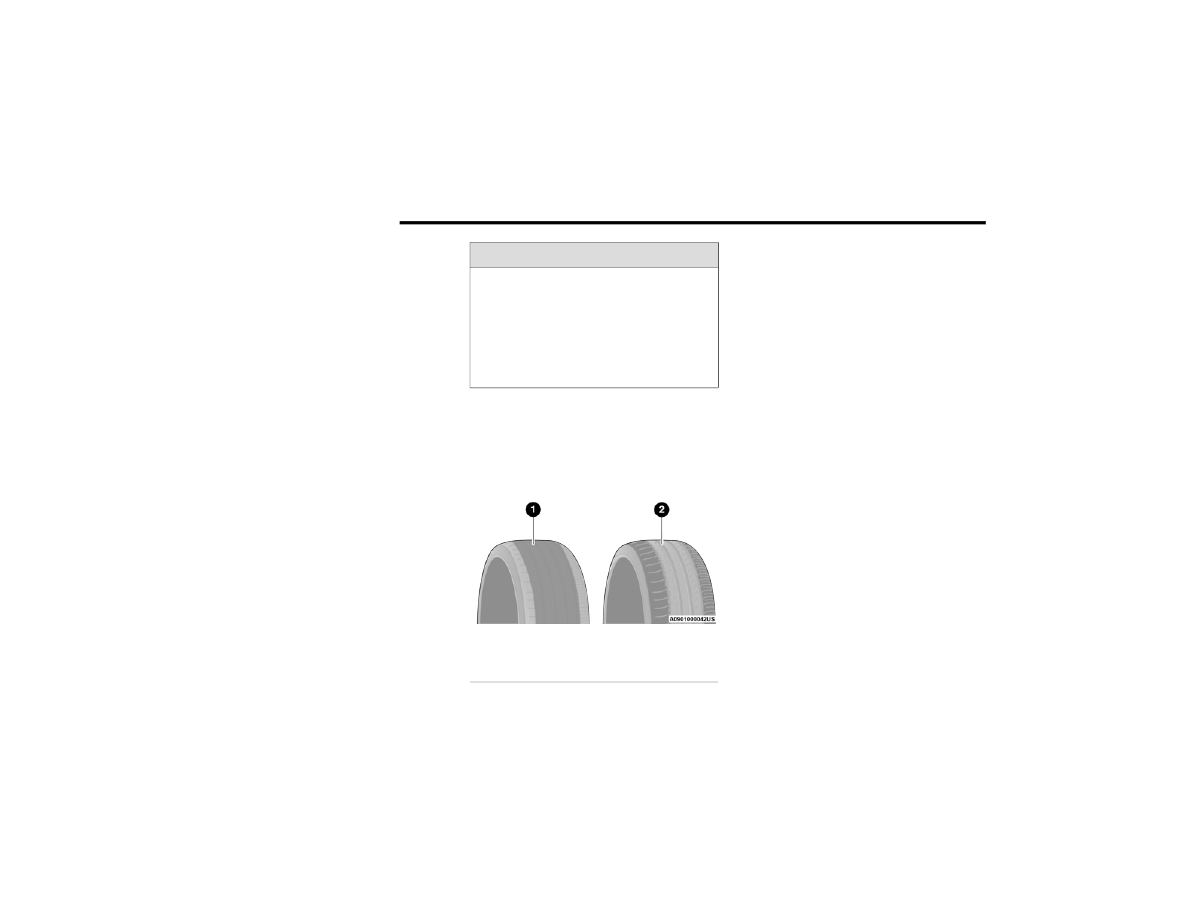

Tread Wear Indicators

Tread wear indicators are in the original equipment

tires to help you in determining when your tires

should be replaced.

Tire Tread

These indicators are molded into the bottom of the

tread grooves. They will appear as bands when the

tread depth becomes a 1/16 of an inch (1.6 mm).

When the tread is worn to the tread wear

indicators, the tire should be replaced.
For further information

Ú

page 331.

Life Of Tire

The service life of a tire is dependent upon varying

factors including, but not limited to:



Driving style.



Tire pressure - Improper cold tire inflation pres

-

sures can cause uneven wear patterns to

develop across the tire tread. These abnormal

wear patterns will reduce tread life, resulting in

the need for earlier tire replacement.



Distance driven.



Performance tires, tires with a speed rating of V

or higher, and Summer tires typically have a

reduced tread life. Rotation of these tires per

the vehicle scheduled maintenance is highly

recommended.

WARNING!

Fast spinning tires can be dangerous. Forces

generated by excessive wheel speeds may

cause tire damage or failure. A tire could

explode and injure someone. Do not spin your

vehicle's wheels faster than 30 mph (48 km/h)

for more than 30 seconds continuously when

you are stuck, and do not let anyone near a

spinning wheel, no matter what the speed.

1 — Worn Tire
2 — New Tire
