GETTING TO KNOW YOUR INSTRUMENT PANEL

91

B

ASE

 I

NSTRUMENT

 C

LUSTER



D

ESCRIPTIONS

1. Tachometer



Indicates the engine speed in revolutions

per minute (RPM x 1000).

2. Instrument Cluster Display



When the appropriate conditions exist, this

display shows the instrument cluster

display messages

Ú

page 94.

3. Speedometer



Indicates vehicle speed.

4. Temperature Gauge



The temperature gauge shows engine

coolant temperature. Any reading within the

normal range indicates that the engine

cooling system is operating satisfactorily.



The pointer will likely indicate a higher

temperature when driving in hot weather,

up mountain grades, or when towing a

trailer. It should not be allowed to exceed

the upper limits of the normal operating

range.

5. Fuel Gauge



The fuel gauge shows the level of fuel in the

fuel tank when the ignition is in the ON/RUN

position.



 The fuel pump symbol points to

the side of the vehicle where the

fuel door is located.

WARNING!

A hot engine cooling system is dangerous. You or

others could be badly burned by steam or boiling

coolant. It is recommended to call an authorized

dealer for service if your vehicle overheats

Ú

page 303.

CAUTION!

Driving with a hot engine cooling system could

damage your vehicle. If the temperature gauge

reads “H,” pull over and stop the vehicle. Idle the

vehicle with the air conditioner turned off until

the pointer drops back into the normal range.

If the pointer remains on the “H,” turn the

engine off immediately and call an authorized

dealer for service.

3

92

GETTING TO KNOW YOUR INSTRUMENT PANEL

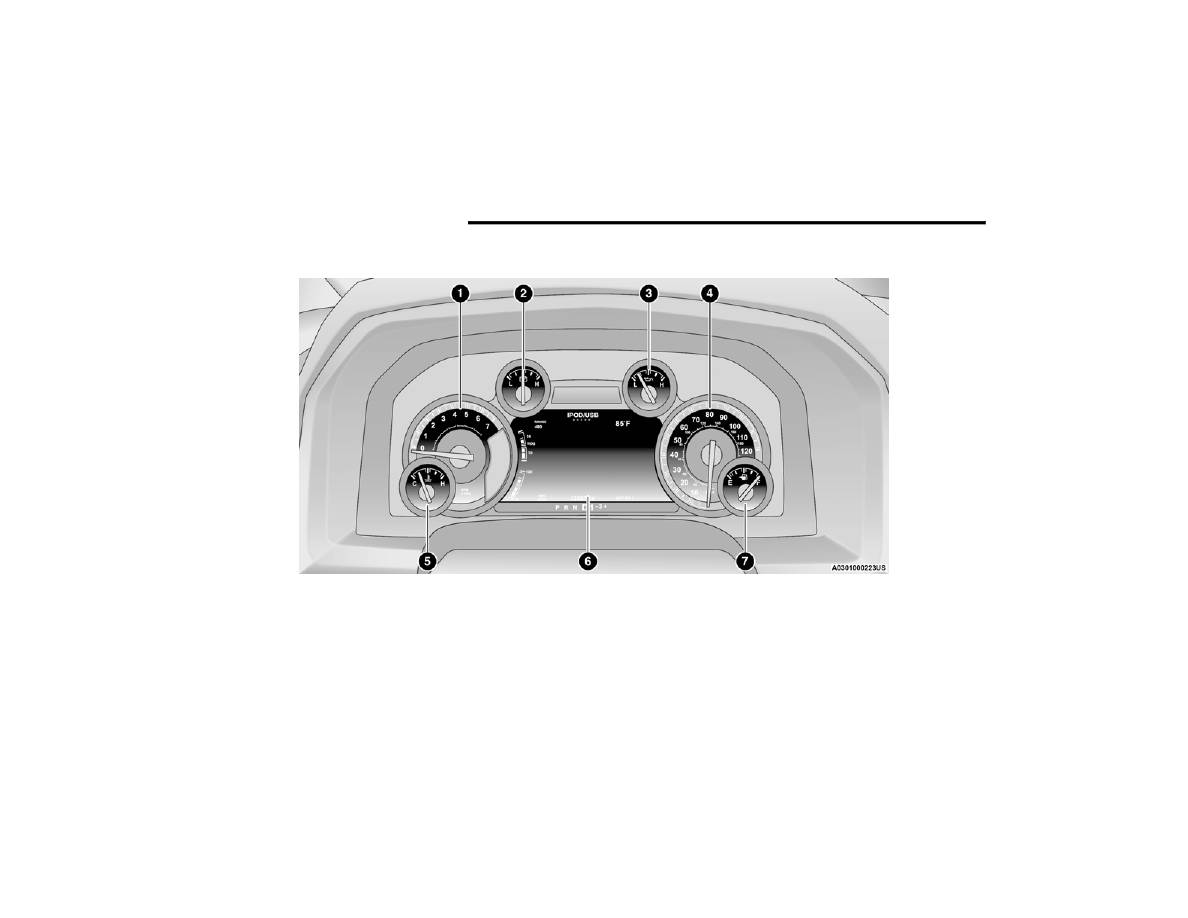

PREMIUM INSTRUMENT CLUSTER

GETTING TO KNOW YOUR INSTRUMENT PANEL

93

P

REMIUM

 I

NSTRUMENT

 C

LUSTER



D

ESCRIPTIONS

1. Tachometer



Indicates the engine speed in revolutions

per minute (RPM x 1000).

2. Voltmeter



When the engine is running, the gauge indi

-

cates the electrical system voltage. The

pointer should stay within the normal range

if the battery is charged. If the pointer

moves to either extreme left or right and

remains there during normal driving, the

electrical system should be serviced.

NOTE:

The voltmeter may show a gauge fluctuation at

various engine temperatures. This cycling oper

-

ation is caused by the post-heat cycle of the intake

manifold heater system. The number of cycles and

the length of the cycling operation is controlled by

the engine control module. Post-heat operation

can run for several minutes, and then the electrical

system and voltmeter needle will stabilize.

3. Oil Pressure Gauge



The pointer should always indicate some oil

pressure when the engine is running. A

continuous high or low reading under

normal driving conditions may indicate a

lubrication system malfunction. Immediate

service should be obtained from an autho

-

rized dealer.

4. Speedometer



Indicates vehicle speed.

5. Temperature Gauge



The temperature gauge shows engine

coolant temperature. Any reading within the

normal range indicates that the engine

cooling system is operating satisfactorily.



The pointer will likely indicate a higher

temperature when driving in hot weather,

up mountain grades, or when towing a

trailer. It should not be allowed to exceed

the upper limits of the normal operating

range.

6. Instrument Cluster Display



When the appropriate conditions exist, this

display shows the instrument cluster

display messages

Ú

page 94.

7. Fuel Gauge



The fuel gauge shows the level of fuel in the

fuel tank when the ignition is in the ON/RUN

position.



 The fuel pump symbol points to

the side of the vehicle where the

fuel door is located.

WARNING!

A hot engine cooling system is dangerous. You or

others could be badly burned by steam or boiling

coolant. It is recommended to call an authorized

dealer for service if your vehicle overheats

Ú

page 303.

CAUTION!

Driving with a hot engine cooling system could

damage your vehicle. If the temperature gauge

reads “H,” pull over and stop the vehicle. Idle the

vehicle with the air conditioner turned off until

the pointer drops back into the normal range.

If the pointer remains on the “H,” turn the

engine off immediately and call an authorized

dealer for service.

3

94

GETTING TO KNOW YOUR INSTRUMENT PANEL



INSTRUMENT CLUSTER DISPLAY

Your vehicle is equipped with an instrument cluster

display, which offers useful information to the

driver. With the ignition in the OFF mode, opening/

closing of a door will activate the display for

viewing, and display the total miles, or kilometers,

in the odometer. Your instrument cluster display is

designed to display important information about

your vehicle’s systems and features. Using a driver

interactive display located on the instrument

panel, your instrument cluster display can show

how the systems are working and give warnings

when they are not. The steering wheel mounted

controls allow you to scroll through the main

menus and submenus. You can access the specific

information you want and make selections and

adjustments.

I

NSTRUMENT

 C

LUSTER

 D

ISPLAY



C

ONTROLS

The instrument cluster display features a driver

interactive display that is located in the instrument

cluster.

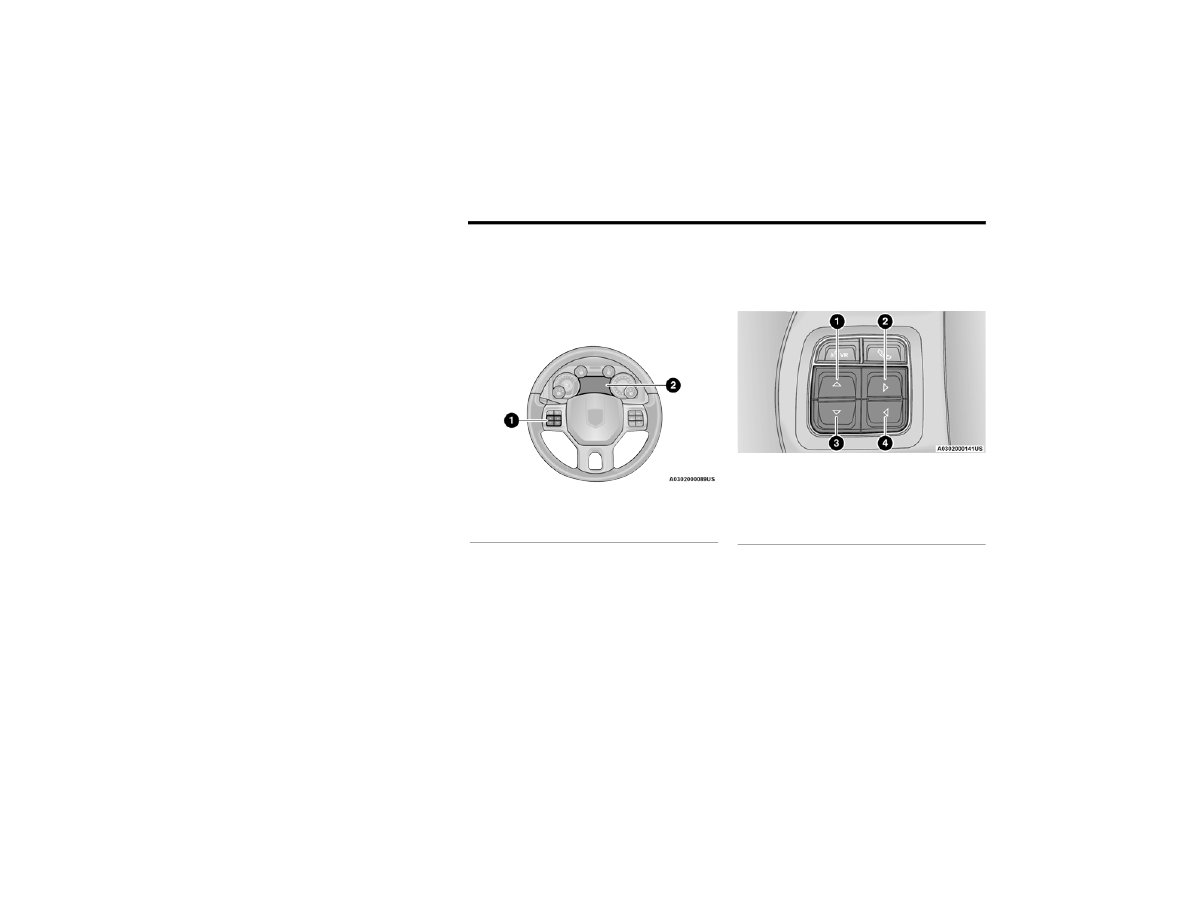

Premium Instrument Cluster Display

The system allows the driver to select information

by pushing the following instrument cluster display

control buttons located on the left side of the

steering wheel:

Instrument Cluster Display Control Buttons

1 – Instrument Cluster Display Controls
2 – Instrument Cluster Display Screen

1 – Up Arrow Button
2 – Right Arrow Button
3 – Down Arrow Button
4 – Left Arrow Button

GETTING TO KNOW YOUR INSTRUMENT PANEL

95



Up Arrow Button
Push and release the up   arrow button to

scroll upward through the main menu items,

submenu screen, and vehicle settings.



Right Arrow Button
Push and release the right   arrow button to

access/select the information screens or

submenu screens of a main menu item. Push
and hold the right  arrow button for two

seconds to reset displayed/selected features

that can be reset.



Down Arrow Button
Push and release the down   arrow button to

scroll downward through the main menu items,

submenu screen, and vehicle settings.



Left Arrow Button
Push and release the left  arrow button to

access/select the information screens,

submenu screens of a main menu item, or to

return to the main menu.

O

IL

 L

IFE

 R

ESET



Your vehicle is equipped with an engine oil change

indicator system. The “Oil Change Required”

message will display in the instrument cluster

display after a single chime has sounded, to

indicate the next scheduled oil change interval.

The engine oil change indicator system is duty

cycle based, which means the engine oil change

interval may fluctuate, dependent upon your

personal driving style.

NOTE:

Use the steering wheel instrument cluster display

controls for the following procedure(s).
Vehicles Equipped With Passive Entry
1. Without pushing the brake pedal, push the

ENGINE START/STOP button and place the

ignition to the ON/RUN position (do not start

the engine).

2. Push and release the down   arrow button to

scroll downward through the main menu to

“Vehicle Info.”

3. Push and release the right   arrow button to

access the ”Vehicle Info” screen, then scroll up

or down to select “Oil Life.”

4. Push and hold the right   arrow button to

select “Reset”.

5. Push and release the down   arrow button to

select “Yes,” then push and release the
right   arrow button to reset the Oil Life to

100%.

6. Push and release the up   arrow button to

exit the instrument cluster display screen.

Vehicles Not Equipped With Passive Entry
1. Without pushing the brake pedal, cycle the

ignition to the ON/RUN position (do not start

the engine).

2. Push and release the down   arrow button to

scroll downward through the main menu to

“Vehicle Info.”

3. Push and release the right   arrow button to

access the “Vehicle Info” screen then scroll up

or down to select “Oil Life.”

4. Push and hold the right   arrow button to

select “YES” by pushing the right   arrow
then push and release the right   arrow

button to select reset of the Oil Life to 100%.

5. Push and release the up   arrow button to

exit the instrument cluster display screen.

NOTE:

If the indicator message illuminates when you start

the vehicle, the Oil Life indicator system did not

reset. If necessary, repeat this procedure.

3

96

GETTING TO KNOW YOUR INSTRUMENT PANEL



D

ISPLAY

 M

ENU

 I

TEMS

Push and release the up   or down   arrow

button until the desired selectable menu icon is

highlighted in the instrument cluster display.

Speedometer

Push and release the up   or down   arrow

button until the speedometer menu item is

highlighted in the instrument cluster display. Push
and release the right   arrow button to cycle the

display between mph and km/h.

Vehicle Info

Push and release the up   or down   arrow

button until the Vehicle Info menu item is

highlighted in the instrument cluster display.
Push and release the right   arrow button to

enter the submenus items of Vehicle Info. Follow

the directional prompts to access or reset any of

the following Vehicle Info submenu items:



Tire Pressure



Transmission Temperature



Oil Temperature



Oil Life



Fuel Filter Life — If Equipped



Battery Voltage — If Equipped



Gauge Summary — If Equipped



Engine Hours

Fuel Economy

Push and release the up   or down   arrow

button until the Fuel Economy menu item is

highlighted in the instrument cluster display. Push
and hold the right   arrow button to reset Average

Fuel Economy.



Current Fuel Economy Gauge



Average Fuel Economy Value



Range To Empty

Trip A / Trip B

Push and release the up   or down   arrow

button until the Trip menu item is highlighted in the

instrument cluster display. Push and release the
right   arrow button to enter the submenus of

Trip A and Trip B. The Trip A or Trip B information

will display the following:



Distance



Average MPG



Average MPH



Elapsed Time

Push and hold the right   arrow button to reset all

information.

Trailer Tow

Push and release the up   or down   arrow

button until the Trailer Tow menu item is

highlighted in the instrument cluster display. Push
and release the right   arrow button and the next

screen will display the following trailer trip

information:



Trip (trailer specific) Distance: Push and hold
the right   arrow button to reset the distance.



Trailer Brake



Output



Type



Gain

Audio

Push and release the up   or down   arrow

button until the Audio display icon is highlighted in

the instrument cluster display. Push and release
the right   arrow button to display the active

source.

Stored Messages

Push and release the up   or down   arrow

button until the Messages Menu item is

highlighted. This feature shows the number of

stored warning messages. Pushing the
right   arrow button will allow you to see what the

stored messages are.

GETTING TO KNOW YOUR INSTRUMENT PANEL

97

When no messages are present, the main menu

icon will be a closed envelope.

Screen Setup Menu Item

Push and release the up   or down   arrow

button until the Screen Setup menu item is

highlighted in the instrument cluster display.
Push and release the right   arrow button to

enter the Screen Setup submenu. The Screen

Setup feature allows you to change what

information is displayed in the instrument cluster

as well as the location that information is

displayed.
Screen Setup Driver Selectable Items

Odometer



No Decimals



Decimals

Restore Defaults



Cancel



Ok

Settings — If Equipped

Personal Settings allows the driver to set and recall

features when the transmission is in PARK (P).
Push and release the up   and down   arrow

buttons until Settings displays in the instrument

cluster display.
Follow the prompts to display and set any of the

following Vehicle Settings.

NOTE:

Your vehicle may be equipped with the following

settings.



If equipped with a base radio (Non-Touch

-

screen), the Vehicle Settings will be included in

the instrument cluster display.



If equipped with a Touchscreen radio, the

Vehicle Settings will be included in the radio

head unit.

Upper Left

None

Current MPG

Trailer Brake

Gain

Outside Temp Trip A Distance Compass
Range To

Empty

Trip B Distance Time

Average MPG

Trailer Trip

Upper Right

None

Current MPG

Trailer Brake

Gain

Outside Temp Trip A Distance Compass

Range To

Empty

Trip B Distance Time

Average MPG

Trailer Trip

Lower Left

None

Compass

Average MPG

Outside Temp Current MPG

Trailer Brake

Gain

Range To

Empty

Time

Lower Right

None

Compass

Average MPG

Outside Temp Current MPG

Trailer Brake

Gain

Range To

Empty

Time

Upper and Lower Gauge

None

Oil Temp

Current MPG

Trans Temp

Oil Life

Trailer Brake

Upper Right

3

98

GETTING TO KNOW YOUR INSTRUMENT PANEL



Setting Names

Setting Names Abbreviated

(Left Submenu Layer)

Submenus (Right Submenu Layer)

1

Language Select

Language

English, Spanish, French, Italian, German, Dutch, Portuguese,

Arabic (If Equipped)

2

Units

Units

US.; Metric

3

ParkSense

ParkSense



Notification — Sound Only; Sound & Display



Front Volume — Low; Medium; High



Rear Volume — Low; Medium; High

4

Tilt Mirror in Reverse

Tilt Mirror in R

On; Off

5

Rain Sensing Wipers

Auto Wipers

On; Off

6

Hill Start Assist

Hill Start Assist

On; Off

7

Headlights Off Delay

Lights Off Delay

0 seconds; 30 seconds; 60 seconds; 90 seconds

8

Illuminated Approach

Lights w/ Unlock

0 seconds; 30 seconds; 60 seconds; 90 seconds

9

Headlights On with Wipers

Lights w/ Wipers

On; Off

10

Automatic High Beams

Auto High Beams

On; Off

11

Flash Lights with Lock

Lights w/ Lock

On; Off

12

Auto Lock Doors

Auto Lock Doors

On; Off

13

Auto Unlock Doors

Auto Unlock Doors

On; Off

GETTING TO KNOW YOUR INSTRUMENT PANEL

99

14

Sound Horn with Remote Start Horn w/ Remote Start

On; Off

15

Sound Horn with Remote Lock Horn w/ Remote Lock

Off; 1st Press; 2nd Press

16

Remote Unlock Sequence

Remote Unlock

Driver Door; All Doors

17

Key Fob Linked to Memory

Key in Memory

On; Off

18

Passive Entry

Passive Entry

On; Off

19

Remote Start Comfort System

Remote Start Comfort

Off; Remote Start; All starts

20

Easy Exit Seat

Easy Exit Seat

On; Off

21

Key-off Power Delay

Power Off Delay

Off; 45 seconds; 5 minutes; 10 minutes

22

Commercial Settings

Commercial



Aux Switches



Power Take-Off



PIN Setup

NOTE:

If the vehicle’s PIN is forgotten or not known, see an authorized dealer to

have the PIN reset.

23

Trailer Select

Trailer Select

Trailer 1; Trailer 2; Trailer 3; Trailer 4

24

Brake Type

Brake Type

Light Electric; Heavy Electric; Light EOH; Heavy EOH

Setting Names

Setting Names Abbreviated

(Left Submenu Layer)

Submenus (Right Submenu Layer)

3

100

GETTING TO KNOW YOUR INSTRUMENT PANEL



25

Trailer Name

Trailer Name



Trailer # (# is equal to slot position)



Boat



Car



Cargo



Dump



Equipment



Flatbed



Gooseneck



Horse



Livestock



Motorcycle



Snowmobile



Travel



Utility



5th Wheel

26

Compass Variance

Compass Var

1-15 increments of 1

27

Calibrate Compass

Compass Cal

Cancel; Calibrate

28

Fuel Saver Display

Fuel Saver

On; Off

29

Park Assist Front Chime

Volume

Park Assist Front Chime Volume On; Off

30

Park Assist Rear Chime Volume Park Assist Rear Chime Volume

On; Off

Setting Names

Setting Names Abbreviated

(Left Submenu Layer)

Submenus (Right Submenu Layer)

GETTING TO KNOW YOUR INSTRUMENT PANEL

101

Turn Menu Off — If Equipped

Push and release the right   arrow button to exit

the main menu.
Push and release any instrument cluster display

control button to enter the instrument cluster

display main menu again.

B

ATTERY

 S

AVER

 O

N

/B

ATTERY

 S

AVER



M

ODE

 M

ESSAGE

 — E

LECTRICAL

 L

OAD



R

EDUCTION

 A

CTIONS

 — I

F

 E

QUIPPED



This vehicle is equipped with an Intelligent Battery

Sensor (IBS) to perform additional monitoring of

the electrical system and status of the vehicle

battery.
In cases when the IBS detects charging system

failure, or the vehicle battery conditions are

deteriorating, electrical load reduction actions will

take place to extend the driving time and distance

of the vehicle. This is done by reducing power to or

turning off non-essential electrical loads.
Load reduction is only active when the engine is

running. It will display a message if there is a risk

of battery depletion to the point where the vehicle

may stall due to lack of electrical supply, or will not

restart after the current drive cycle.

When load reduction is activated, the message

“Battery Saver On” or “Battery Saver Mode” will

appear in the instrument cluster.
These messages indicate the vehicle battery has a

low state of charge and continues to lose electrical

charge at a rate that the charging system cannot

sustain.

NOTE:



The charging system is independent from load

reduction. The charging system performs a diag

-

nostic on the charging system continuously.



If the Battery Charge Warning Light is on it may

indicate a problem with the charging system.

Refer to “Battery Charge Warning Light” in this

chapter for further information.

The electrical loads that may be switched off

(if equipped), and vehicle functions which can be

affected by load reduction:



Heated Seat/Vented Seats/Heated Wheel



Rear Defroster And Heated Mirrors



HVAC System



115 Volt AC Power Inverter System



Audio and Telematics System

Loss of the battery charge may indicate one or

more of the following conditions:



The charging system cannot deliver enough

electrical power to the vehicle system because

the electrical loads are larger than the capability

of the charging system. The charging system is

still functioning properly.



Turning on all possible vehicle electrical loads

(e.g. HVAC to max settings, exterior and interior

lights, overloaded power outlets +12 Volts,

115 Volts AC, USB ports) during certain driving

conditions (city driving, towing, frequent stop

-

ping, etc.).



Installing options like additional lights, upfitter

electrical accessories, audio systems, alarms

and similar devices.



Unusual driving cycles (short trips separated by

long parking periods).



The vehicle was parked for an extended period

of time (weeks, months).



The battery was recently replaced and was not

charged completely.



The battery was discharged by an electrical load

left on when the vehicle was parked.



The battery was used for an extended period

with the engine not running to supply radio,

lights, chargers, +12 Volts portable appliances

like vacuum cleaners, game consoles and

similar devices.

3

102

GETTING TO KNOW YOUR INSTRUMENT PANEL



What to do when an electrical load reduction

action message is present (“Battery Saver On” or

“Battery Saver Mode”)
During a trip:



Reduce power to unnecessary loads if possible:



Turn off redundant lights (interior or exte

-

rior)



Check what may be plugged in to power

outlets +12 Volts, 115 Volts AC, USB ports



Check HVAC settings (blower, temperature)



Check the audio settings (volume)

After a trip:



Check if any aftermarket equipment was

installed (additional lights, upfitter electrical

accessories, audio systems, alarms) and review

specifications if any (load and Ignition Off Draw

currents).



Evaluate the latest driving cycles (distance,

driving time and parking time).



The vehicle should have service performed if

the message is still present during consecutive

trips, and if the evaluation and driving pattern of

the vehicle did not help to identify the cause.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the

instrument panel together with a dedicated

message and/or acoustic signal when applicable.

These indications are indicative and precautionary

and must not be considered as exhaustive and/or

alternative to the information contained in the

Owner’s Manual, which you are advised to read

carefully in all cases. Always refer to the

information in this chapter in the event of a failure

indication. All active telltales will display first if

applicable. The system check menu may appear

different based upon equipment options and

current vehicle status. Some telltales are optional

and may not appear.

R

ED

 W

ARNING

 L

IGHTS

Seat Belt Reminder Warning Light

This warning light indicates when the

driver or passenger seat belt is

unbuckled. When the ignition is first

placed in the ON/RUN or ACC/ON/RUN

position and if the driver’s seat belt is unbuckled,

a chime will sound and the light will turn on. When

driving, if the driver or front passenger seat belt

remains unbuckled, the Seat Belt Reminder Light

will flash or remain on continuously and a chime

will sound

Ú

page 224.

Air Bag Warning Light

This warning light will illuminate to

indicate a fault with the air bag, and will

turn on for four to eight seconds as a bulb

check when the ignition is placed in the

ON/RUN or ACC/ON/RUN position. This light will

illuminate with a single chime when a fault with the

air bag has been detected, it will stay on until the

fault is cleared. If the light is either not on during

startup, stays on, or turns on while driving, have

the system inspected at an authorized dealer as

soon as possible.

Brake Warning Light

This warning light monitors various brake

functions, including brake fluid level and

parking brake application. If the brake

light turns on it may indicate that the

parking brake is applied, that the brake fluid level

is low, or that there is a problem with the Anti-Lock

Brake System reservoir.
If the light remains on when the parking brake has

been disengaged, and the fluid level is at the full

mark on the master cylinder reservoir, it indicates

a possible brake hydraulic system malfunction or

that a problem with the Brake Booster has been

detected by the Anti-Lock Brake System (ABS) /

Electronic Stability Control (ESC) system.

GETTING TO KNOW YOUR INSTRUMENT PANEL

103

In this case, the light will remain on until the

condition has been corrected. If the problem is

related to the brake booster, the ABS pump will run

when applying the brake, and a brake pedal

pulsation may be felt during each stop.
The dual brake system provides a reserve braking

capacity in the event of a failure to a portion of the

hydraulic system. A leak in either half of the dual

brake system is indicated by the Brake Warning

Light, which will turn on when the brake fluid level

in the master cylinder has dropped below a

specified level.
The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level

conditions. The vehicle should have service

performed, and the brake fluid level checked.
If brake failure is indicated, immediate repair is

necessary.

Vehicles equipped with the Anti-Lock Brake System

(ABS) are also equipped with Electronic Brake

Force Distribution (EBD). In the event of an EBD

failure, the Brake Warning Light will turn on along

with the ABS Light. Immediate repair to the ABS

system is required.
Operation of the Brake Warning Light can be

checked by turning the ignition switch from the

OFF position to the ON/RUN position. The light

should illuminate for approximately two seconds.

The light should then turn off unless the parking

brake is applied or a brake fault is detected. If the

light does not illuminate, have the light inspected

by an authorized dealer.
The light also will turn on when the parking brake

is applied with the ignition switch in the ON/RUN

position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake appli

-

cation.

Vehicle Security Warning Light —

If Equipped

This light will flash at a fast rate for

approximately 15 seconds when the

Vehicle Security System is arming, and

then will flash slowly until the vehicle

is disarmed.

Engine Coolant Temperature Warning

Light

This warning light warns of an

overheated engine condition. If the

engine coolant temperature is too high,

this indicator will illuminate and a single

chime will sound. If the temperature reaches the

upper limit, a continuous chime will sound for four

minutes or until the engine is able to cool,

whichever comes first.
If the light turns on while driving, safely pull over

and stop the vehicle. If the Air Conditioning (A/C)

system is on, turn it off. Also, shift the transmission

into NEUTRAL (N) and idle the vehicle. If the

temperature reading does not return to normal,

turn the engine off immediately and call for service

Ú

page 279.

Battery Charge Warning Light

This warning light will illuminate when the

battery is not charging properly. If it stays

on while the engine is running, there may

be a malfunction with the charging

system. Contact an authorized dealer as soon as

possible.
This indicates a possible problem with the

electrical system or a related component.

WARNING!

Driving a vehicle with the red brake light on is

dangerous. Part of the brake system may have

failed. It will take longer to stop the vehicle. You

could have a collision. Have the vehicle checked

immediately.

3

104

GETTING TO KNOW YOUR INSTRUMENT PANEL



Oil Pressure Warning Light

This warning light will illuminate to

indicate low engine oil pressure. If the

light turns on while driving, stop the

vehicle, shut off the engine as soon as

possible, and contact an authorized dealer.

A chime will sound when this light turns on.
Do not operate the vehicle until the cause is

corrected. This light does not indicate how much oil

is in the engine. The engine oil level must be

checked under the hood.

Electronic Throttle Control (ETC) Warning

Light

This warning light will illuminate to

indicate a problem with the ETC system.

If a problem is detected while the vehicle

is running, the light will either stay on or

flash depending on the nature of the problem.

Cycle the ignition when the vehicle is safely and

completely stopped and the transmission is placed

in the PARK (P) position. The light should turn off.

If the light remains on with the vehicle running,

your vehicle will usually be drivable; however, see

an authorized dealer for service as soon as

possible.

NOTE:

This light may turn on if the accelerator and brake

pedals are pressed at the same time.

If the light continues to flash when the vehicle is

running, immediate service is required and you

may experience reduced performance, an

elevated/rough idle, or engine stall and your

vehicle may require towing. The light will come on

when the ignition is placed in the ON/RUN or ACC/

ON/RUN position and remain on briefly as a bulb

check. If the light does not come on during starting,

have the system checked by an authorized dealer.

Electric Power Steering (EPS) Fault

Warning Light

This warning light will turn on when

there's a fault with the EPS system

Ú

page 122.

Trailer Brake Disconnected Warning Light

This warning light will illuminate when the

Trailer Brake has been disconnected

Ú

page 133.

Door Open Warning Light

This indicator will illuminate when a door

is ajar/open and not fully closed.

NOTE:

If the vehicle is moving there will also be a single

chime.

Oil Temperature Warning Light

This warning light will illuminate to

indicate the engine oil temperature is

high. If the light turns on while driving,

stop the vehicle and shut off the engine

as soon as possible. Wait for oil temperature to

return to normal levels.

Y

ELLOW

 W

ARNING

 L

IGHTS

Engine Check/Malfunction Indicator

Warning Light (MIL)

The Engine Check/Malfunction Indicator

Light (MIL) is a part of an Onboard

Diagnostic System called OBD II that

monitors engine and automatic

transmission control systems. This warning light

will illuminate when the ignition is in the ON/RUN

position before engine start. If the bulb does not

come on when turning the ignition switch from OFF

to ON/RUN, have the condition checked promptly.

WARNING!

Continued operation with reduced assist could

pose a safety risk to yourself and others. Service

should be obtained as soon as possible.

GETTING TO KNOW YOUR INSTRUMENT PANEL

105

Certain conditions, such as a loose or missing gas

cap, poor quality fuel, etc., may illuminate the light

after engine start. The vehicle should be serviced if

the light stays on through several typical driving

styles. In most situations, the vehicle will drive

normally and will not require towing.
When the engine is running, the MIL may flash to

alert serious conditions that could lead to

immediate loss of power or severe catalytic

converter damage. The vehicle should be serviced

by an authorized dealer as soon as possible if this

occurs.

Electronic Stability Control (ESC) Active

Warning Light — If Equipped

This warning light will indicate when the

ESC system is Active. The ESC Indicator

Light in the instrument cluster will come

on when the ignition is placed in the ON/

RUN or ACC/ON/RUN position, and when ESC is

activated. It should go out with the engine running.

If the ESC Indicator Light comes on continuously

with the engine running, a malfunction has been

detected in the ESC system. If this warning light

remains on after several ignition cycles, and the

vehicle has been driven several miles (kilometers)

at speeds greater than 30 mph (48 km/h), see an

authorized dealer as soon as possible to have the

problem diagnosed and corrected.



The ESC OFF Indicator Light and the ESC Indi

-

cator Light come on momentarily each time the

ignition is placed in the ON/RUN or ACC/ON/

RUN position.



The ESC system will make buzzing or clicking

sounds when it is active. This is normal; the

sounds will stop when ESC becomes inactive.



This light will come on when the vehicle is in an

ESC event.

Electronic Stability Control (ESC) OFF

Warning Light — If Equipped

This warning light indicates the ESC is off.

Each time the ignition is turned to ON/RUN or

ACC/ON/RUN, the ESC system will be on, even if it

was turned off previously.

Low Washer Fluid Warning Light —

If Equipped

This warning light will illuminate when the

windshield washer fluid is low

Ú

page 292.

WARNING!

A malfunctioning catalytic converter, as

referenced above, can reach higher

temperatures than in normal operating

conditions. This can cause a fire if you drive

slowly or park over flammable substances such

as dry plants, wood, cardboard, etc. This could

result in death or serious injury to the driver,

occupants or others.

CAUTION!

Prolonged driving with the Malfunction Indicator

Light (MIL) on could cause damage to the

vehicle control system. It also could affect fuel

economy and driveability. If the MIL is flashing,

severe catalytic converter damage and power

loss will soon occur. Immediate service is

required.

3

106

GETTING TO KNOW YOUR INSTRUMENT PANEL



Low Coolant Level Warning Light

This light will turn on to indicate the

vehicle coolant level is low

Ú

page 302.

Loose Fuel Filler Cap Warning Light —

If Equipped

This warning light will illuminate when the

fuel filler cap is loose. Properly close the

filler cap to disengage the light. If the

light does not turn off, please see an

authorized dealer.

Tire Pressure Monitoring System (TPMS)

Warning Light

The warning light switches on and a

message is displayed to indicate that

the tire pressure is lower than the

recommended value and/or that slow

pressure loss is occurring. In these cases, optimal

tire duration and fuel consumption may not be

guaranteed.
Should one or more tires be in the condition

mentioned above, the display will show the

indications corresponding to each tire.

Each tire, including the spare (if provided), should

be checked monthly when cold and inflated to the

inflation pressure recommended by the vehicle

manufacturer on the vehicle placard or tire

inflation pressure label. If your vehicle has tires of

a different size than the size indicated on the

vehicle placard or tire inflation pressure label, you

should determine the proper tire inflation pressure

for those tires.
As an added safety feature, your vehicle has been

equipped with a TPMS that illuminates a low tire

pressure telltale when one or more of your tires is

significantly underinflated. Accordingly, when the

low tire pressure telltale illuminates, you should

stop and check your tires as soon as possible, and

inflate them to the proper pressure. Driving on a

significantly underinflated tire causes the tire to

overheat and can lead to tire failure. Underinflation

also reduces fuel efficiency and tire tread life, and

may affect the vehicle’s handling and stopping

ability.

Please note that the TPMS is not a substitute for

proper tire maintenance, and it is the driver’s

responsibility to maintain correct tire pressure,

even if underinflation has not reached the level to

trigger illumination of the TPMS low tire pressure

telltale.
Your vehicle has also been equipped with a TPMS

malfunction indicator to indicate when the system

is not operating properly. The TPMS malfunction

indicator is combined with the low tire pressure

telltale. When the system detects a malfunction,

the telltale will flash for approximately one minute

and then remain continuously illuminated. This

sequence will continue upon subsequent vehicle

start-ups as long as the malfunction exists. When

the malfunction indicator is illuminated, the

system may not be able to detect or signal low tire

pressure as intended. TPMS malfunctions may

occur for a variety of reasons, including the

installation of replacement or alternate tires or

wheels on the vehicle that prevent the TPMS from

functioning properly. Always check the TPMS

malfunction telltale after replacing one or more

tires or wheels on your vehicle to ensure that the

replacement or alternate tires and wheels allow

the TPMS to continue to function properly.

CAUTION!

Do not continue driving with one or more flat

tires as handling may be compromised. Stop the

vehicle, avoiding sharp braking and steering. If a

tire puncture occurs, repair immediately using

the dedicated tire repair kit and contact an

authorized dealer as soon as possible.
