GETTING TO KNOW YOUR VEHICLE

59

Temperature Control

These buttons provide the driver and passenger

with independent temperature control.

Push the red button on the faceplate or

touchscreen, or press and slide the

temperature bar towards the red arrow

button on the touchscreen for warmer

temperature settings.

Push the blue button on the faceplate or

touchscreen, or press and slide the

temperature bar towards the blue arrow

button on the touchscreen for cooler

temperature settings.

SYNC Button

Press the SYNC button on the

touchscreen to toggle the SYNC feature

on/off. The SYNC indicator illuminates

when SYNC is on. SYNC synchronizes the

passenger temperature setting with the driver

temperature setting. Changing the passenger’s

temperature setting while in SYNC will

automatically exit this feature.

NOTE:

The SYNC button is only available on the touch

-

screen.

Blower Control

Blower Control regulates the amount of

air forced through the climate control

system. There are seven blower speeds

available. Adjusting the blower will cause

automatic mode to switch to manual operation.

The speeds can be selected using either the

blower control knob on the faceplate or the

buttons on the touchscreen.
Faceplate
The blower speed increases as you turn the blower

control knob clockwise from the lowest blower

setting. The blower speed decreases as you turn

the blower control knob counterclockwise.
Touchscreen
Use the small blower icon to reduce the blower

setting and the large blower icon to increase the

blower setting. Blower can also be selected by

pressing the blower bar area between the icons.

Mode Control

Select Mode by pressing one of the Mode

buttons on the touchscreen, or pushing

the Mode button on the faceplate, to

change the airflow distribution mode.

The airflow distribution mode can be adjusted so

air comes from the instrument panel outlets, floor

outlets, defrost outlets, and demist outlets.

Panel Mode

Air comes from the outlets in the

instrument panel. Each of these outlets

can be individually adjusted to direct the

flow of air. The air vanes of the center

outlets and outboard outlets can be moved up and

down or side to side to regulate airflow direction.

There is a shut-off wheel located below the air

vents to shut off or adjust the amount of airflow

from these outlets.

Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel outlets

and warmer air from the floor outlets.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

CAUTION!

2

60

GETTING TO KNOW YOUR VEHICLE



Floor Mode

Air comes from the floor outlets. A slight

amount of air is directed through the

defrost and side window demister

outlets.

Mix Mode

Air is directed through the floor, defrost,

and side window demister outlets. This

setting works best in cold or snowy

conditions that require extra heat to the

windshield. This setting is good for maintaining

comfort while reducing moisture on the

windshield.

Climate Control OFF Button

Press and release the OFF button on the

touchscreen, or push the OFF button on

the faceplate (if equipped) to turn the

Climate Control on/off.

A

UTOMATIC

 T

EMPERATURE

 C

ONTROL



(ATC) — I

F

 E

QUIPPED



Automatic Operation

1. Push the AUTO button on the faceplate, or the

AUTO button on the touchscreen on the

Automatic Temperature Control (ATC) Panel.

2. Next, adjust the temperature you would like

the system to maintain by adjusting the driver

and passenger temperature control buttons.

Once the desired temperature is displayed, the

system will achieve and automatically

maintain that comfort level.

3. When the system is set up for your comfort

level, it is not necessary to change the

settings. You will experience the greatest

efficiency by simply allowing the system to

function automatically.

NOTE:



It is not necessary to move the temperature

settings for cold or hot vehicles. The system

automatically adjusts the temperature, mode,

and blower speed to provide comfort as quickly

as possible.



The temperature can be displayed in US or

Metric units by selecting the US/Metric

customer-programmable feature within Ucon

-

nect Settings

Ú

page 150.

To provide you with maximum comfort in the

Automatic mode during cold start-ups, the blower

fan will remain on low until the engine warms up.

The blower will increase in speed and transition

into Auto mode.

Manual Operation Override

This system offers a full complement of manual

override features. The AUTO symbol in the front

ATC display will be turned off when the system is

being used in the manual mode.

C

LIMATE

 V

OICE

 R

ECOGNITION

Adjust vehicle temperatures hands-free and keep

everyone comfortable while you keep moving ahead.
Push the VR button on the steering wheel. After the

beep, say one of the following commands:



“Set driver temperature to 70 degrees”



“Set passenger temperature to 70 degrees”

Did you know: Voice Command for Climate may only

be used to adjust the interior temperature of your

vehicle. Voice Command will not work to adjust the

heated seats or steering wheel if equipped.

GETTING TO KNOW YOUR VEHICLE

61

O

PERATING

 T

IPS



NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather

conditions.

Summer Operation

The engine cooling system must be protected with

a high-quality antifreeze coolant to provide proper

corrosion protection and to protect against engine

overheating. OAT coolant (conforming to

MS.90032) is recommended.

Winter Operation

To ensure the best possible heater and defroster

performance, make sure the engine cooling

system is functioning properly and the proper

amount, type, and concentration of coolant is

used. Use of the Air Recirculation mode during

Winter months is not recommended, because it

may cause window fogging.

Vacation/Storage

For information on maintaining the Climate Control

system when the vehicle is being stored for an

extended period of time, see

Ú

page 338.

Window Fogging

Vehicle windows tend to fog on the inside in mild,

rainy, and/or humid weather. To clear the

windows, select Defrost or Mix mode and increase

the front blower speed. Do not use the

Recirculation mode without A/C for long periods,

as fogging may occur.

Outside Air Intake

Make sure the air intake, located directly in front of

the windshield, is free of obstructions, such as

leaves. Leaves collected in the air intake may

reduce airflow, and if they enter the air distribution

box, they could plug the water drains. In Winter

months, make sure the air intake is clear of ice,

slush, and snow.

Cabin Air Filter

The Climate Control system filters out dust and

pollen from the air. Contact an authorized dealer to

service your cabin air filter, and to have it replaced

when needed.

Operating Tips Chart

WEATHER

CONTROL SETTINGS

Hot Weather And

Vehicle Interior Is

Very Hot

Set the mode control to

(Panel Mode),   (A/C) on,

and blower on high. Roll

down the windows for a

minute to flush out the hot

air. Adjust the controls as

needed to achieve comfort.

Warm Weather

Turn on   (A/C) and set the

mode control to   (Panel

Mode).

Cool Sunny

Operate in   (Bi-Level

Mode).

Cool & Humid

Conditions

Set the mode control to

(Floor Mode) and turn on

(A/C) to keep windows clear.

Cold Weather

Set the mode control to

(Floor Mode). If windshield

fogging starts to occur, move

the control to   (Mix Mode).

2

62

GETTING TO KNOW YOUR VEHICLE



(Continued)

INTERIOR STORAGE AND EQUIPMENT

S

TORAGE

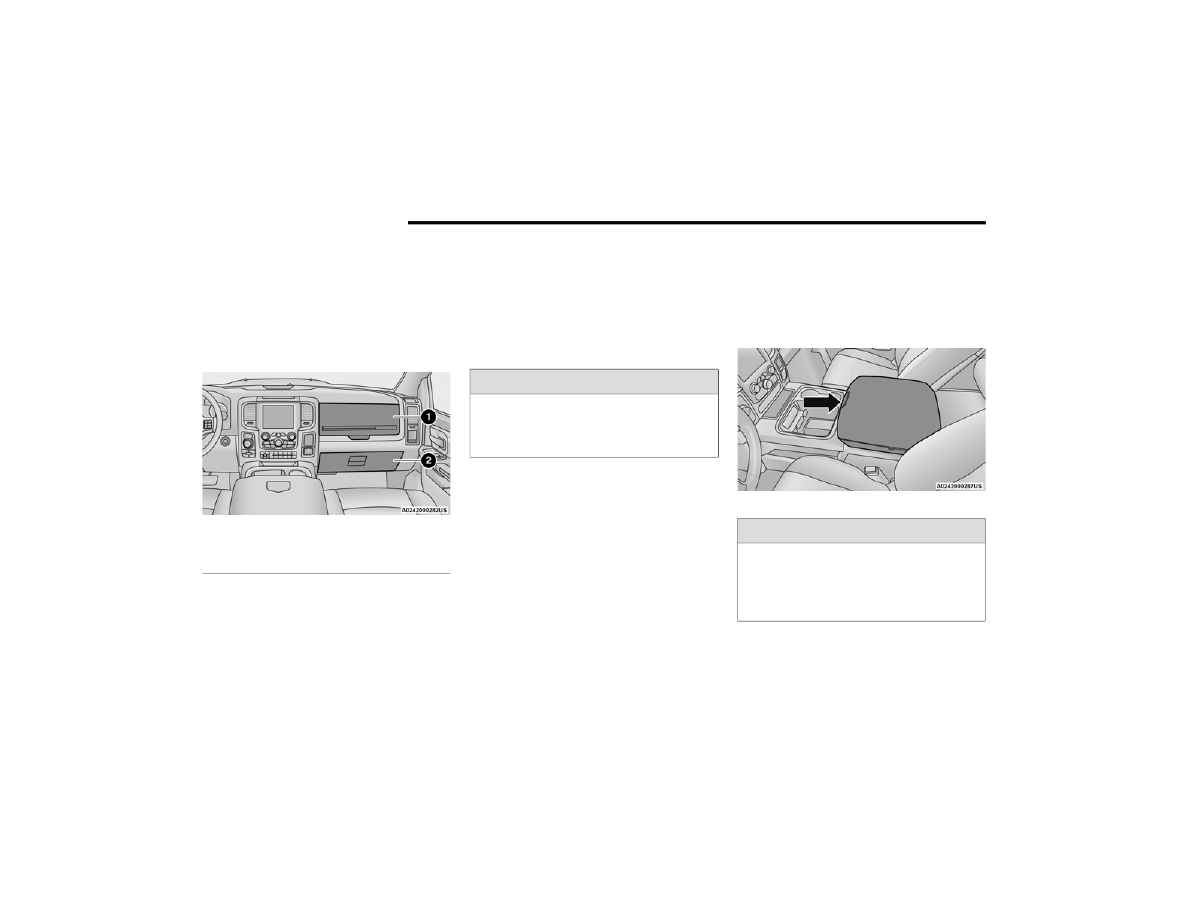

Glove Compartment

The glove compartment is located on the

passenger side of the instrument panel and

features both an upper and lower storage area.

Glove Compartment

To open the upper glove compartment, push

upward on the release handle.
To open the lower glove compartment, pull the

release handle.

NOTE:

Some vehicles may be equipped with an upper

storage area that is completely open and does not

have a cover.

Door Storage

Front Door Storage — If Equipped
Storage areas are located in the door trim panels.
Rear Door Storage — If Equipped
Storage compartments are located in both the

driver and passenger rear door trim panels.

Center Storage Compartment —

If Equipped

The center storage compartment is located

between the driver and passenger seats. The

storage compartment provides an armrest and

contains both an upper and lower storage area.

Center Storage Compartment

1 — Upper Glove Compartment
2 — Lower Glove Compartment

WARNING!

Do not operate this vehicle with a glove

compartment in the open position. Driving with

the glove compartment open may result in injury

in a collision.

WARNING!



This armrest is not a seat. Anyone seated on

the armrest could be seriously injured during

vehicle operation, or a collision. Only use the

center seating position when the armrest is

fully upright.

GETTING TO KNOW YOUR VEHICLE

63

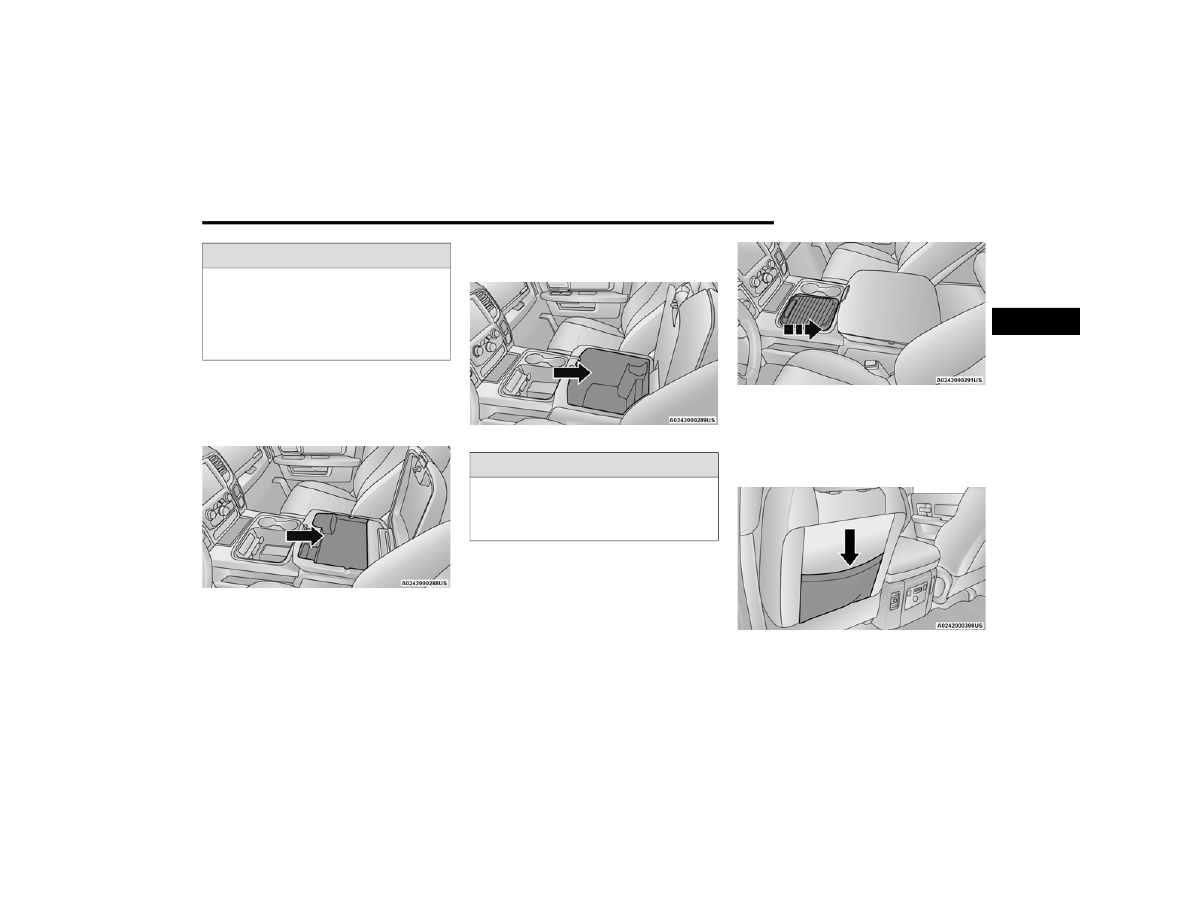

Pull on the upper handle on the front of the

armrest to raise the cover. The upper storage area

contains a USB power outlet that can be used to

power small electrical devices.

Upper Storage Compartment

With the upper lid closed, pull on the lower handle

to open the lower storage bin.

Lower Storage Bin

The center console is equipped with a front storage

bin located next to the cupholders. This storage bin

may be equipped with a manual sliding top door.

Front Storage Bin With Door (If Equipped)

Seatback Storage

Located in the back of both the driver and

passenger front seats are pockets that can be

used for storage.

Driver’s Side Seatback Storage



In a collision, the latch may open if the total

weight of the items stored exceeds about

10 lb (4.5 kg). These items could be thrown

about endangering occupants of the vehicle.

Items stored should not exceed a total of

10 lb (4.5 kg).

WARNING!

WARNING!

Do not operate this vehicle with a console

compartment lid in the open position. Driving

with the console compartment lid open may

result in injury in a collision.

2

64

GETTING TO KNOW YOUR VEHICLE



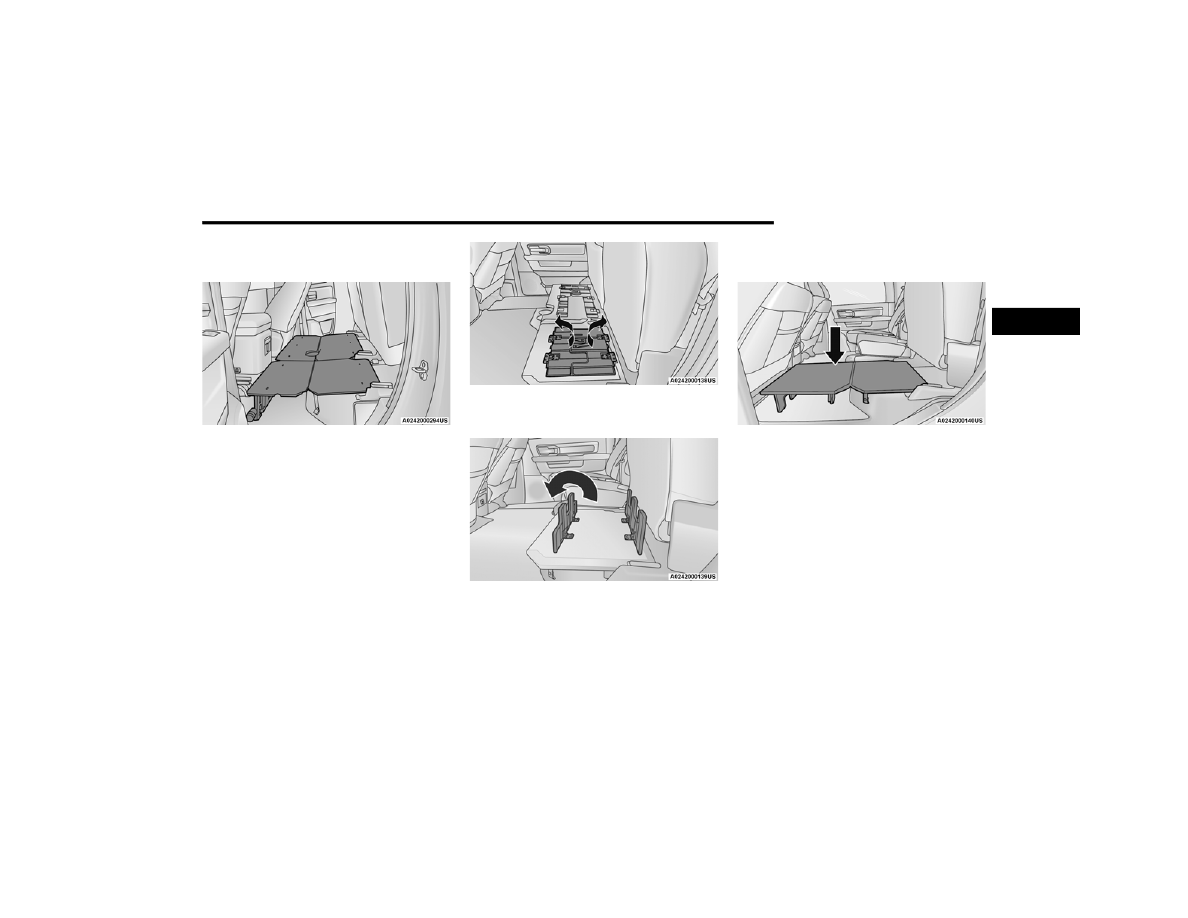

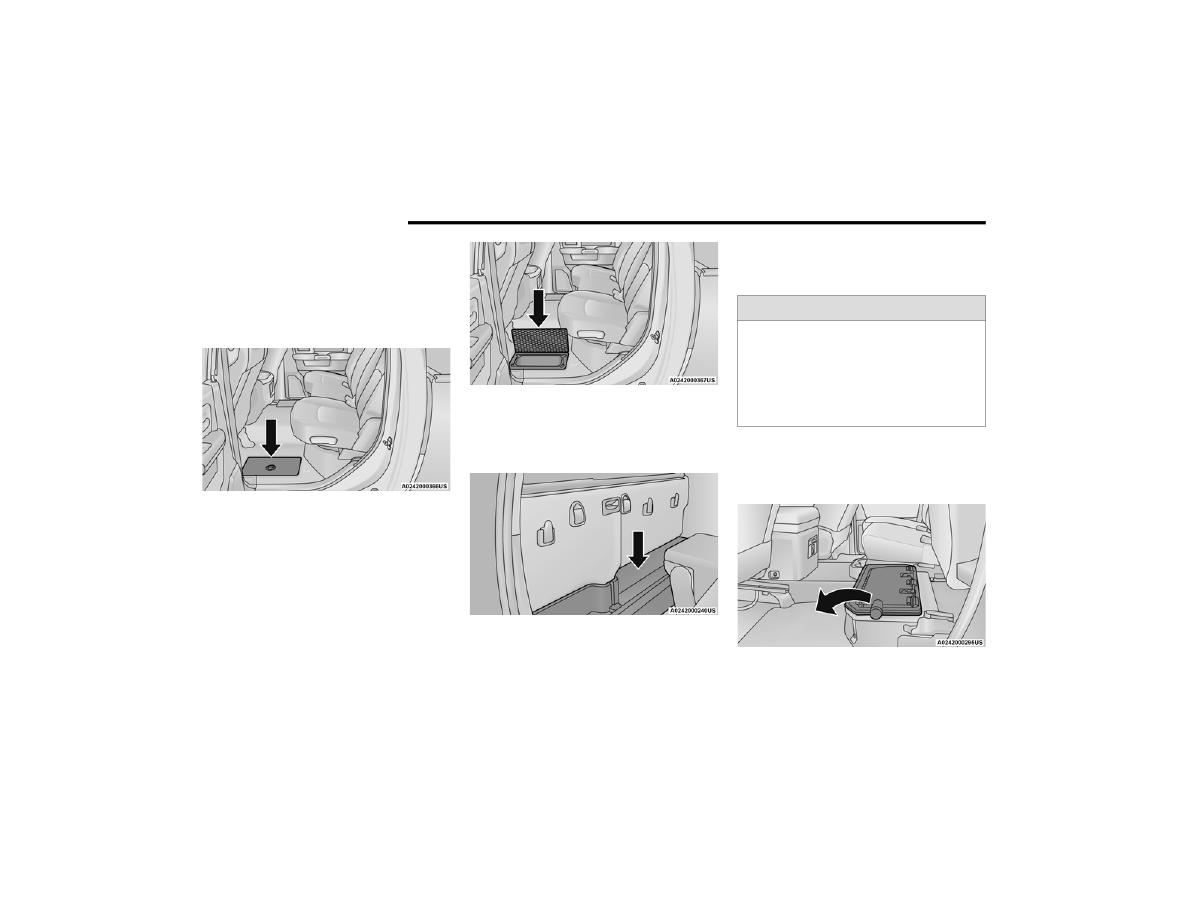

Second Row In-Floor Storage Bin —

If Equipped

In-floor storage bins are located in front of the

second row seats and can be used for extra

storage. The storage bins have removable liners

that can be easily removed for cleaning.

In-Floor Storage Bin And Latch

To open the in-floor storage bin, lift upward on the

handle of the latch and open the lid.

NOTE:

The front seat may have to be moved forward to

fully open the lid.

Opened Storage Bin

Storage Bin (Regular Cab)

The storage bin is located behind the front seats

and runs the length of the cab.

Storage Bin

Fold Flat Load Floor — If Equipped

Quad Cab and Crew Cab models with a 60/40 rear

seat may be equipped with a folding load floor.

Unfolding The Load Floor (Quad Cab)
1. Lift the 60/40 seat cushion(s) to the upward

position.

Unfolding The Load Floor

WARNING!

Do not operate the vehicle with loose items

stored on the load floor. While driving or in an

accident you may experience abrupt stopping,

rapid acceleration, or sharp turns. Loose objects

stored on the load floor may move around with

force and strike occupants, resulting in serious

or fatal injury.

GETTING TO KNOW YOUR VEHICLE

65

2. Grab the knob on the load floor and lift until

the load floor unfolds into position.

Load Floor In Open Position

3. Reverse the procedure to store the load floor.

Unfolding The Load Floor (Crew Cab)
1. Lift the 60/40 seat cushion(s) to the upward

position.

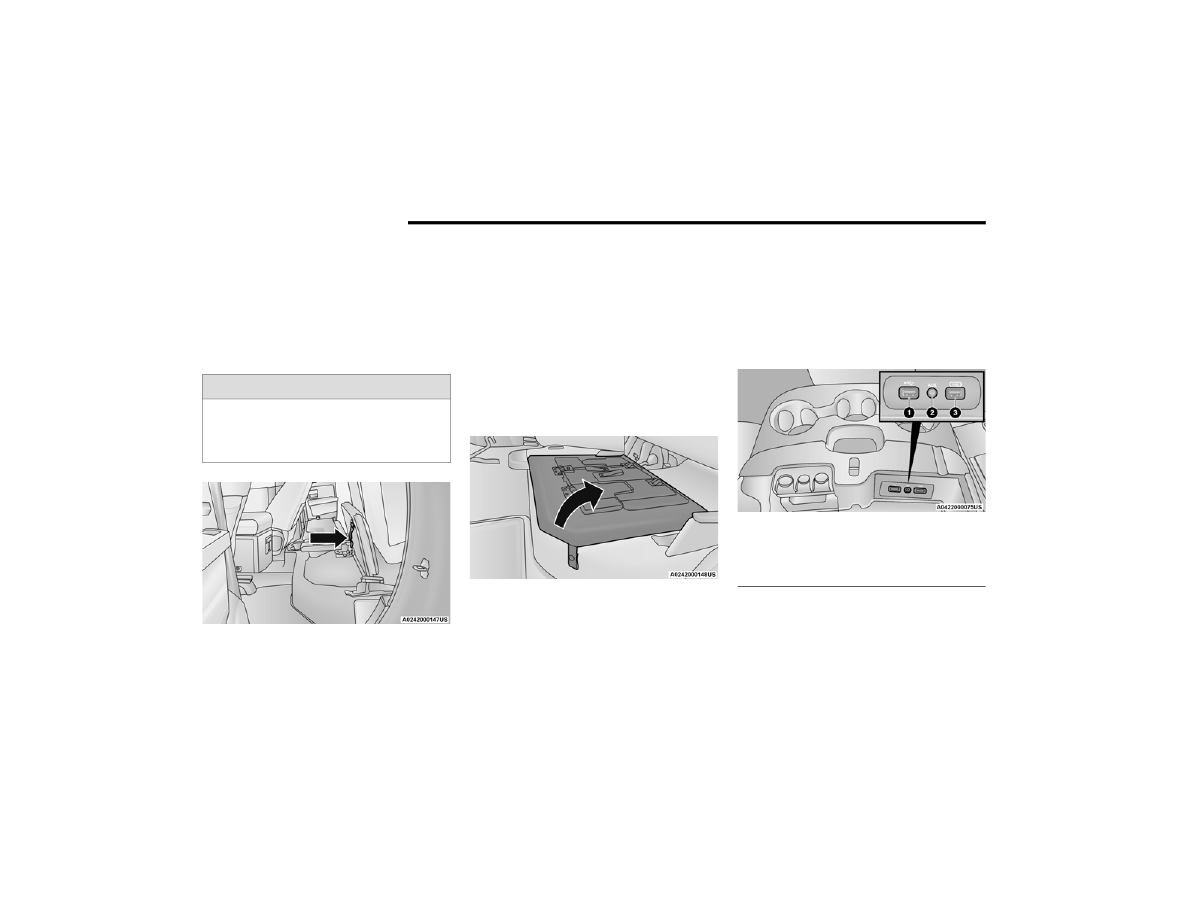

Load Floor Legs In Stowed Position

2. Unfold both the legs using the straps.

Load Floor Legs In Opened Position

3. Lift the front panel until the load floor unfolds

into position.

Load Floor In Open Position

4. Reverse the procedure to store the load floor.

2

66

GETTING TO KNOW YOUR VEHICLE



Positioning The Load Floor For Storage Access

Under The Seat
1. Lift the 60/40 seat cushion(s) to the upward

position.

2. Unsnap the securing snap located at either

side of the load floor.

3. Lift the load floor up to access storage under

the load floor.

Load Floor Securing Straps (Crew Cab)

4. Reverse the procedure to put the load floor

back in the secured down position before you

operate the vehicle.

Below Rear Seat Storage

(Crew Cab/Quad Cab)

The Crew Cab and Quad Cab models provide

additional storage under the rear seats. Lift the

seats to access the storage compartment.
To open the storage compartments, unsnap the

securing snap located at either side of the load

floor and lift upward on the fold flat lid

Ú

page 64.

Crew Cab Storage

USB/MP3 C

ONTROL



Located inside the center console upper lid, this

feature allows an external USB device to be

plugged into the USB port.
Plugging in a smartphone device to a USB port may

activate Android Auto™ or Apple CarPlay®

features, if equipped.

Center Console USB/AUX Media Hub

WARNING!

Do not drive with the load floor in the up

position. When stopping fast or in an accident,

the load floor could move to the down position

causing serious injury.

1 — USB Port #1
2 — Aux Jack
3 — USB Port #2

GETTING TO KNOW YOUR VEHICLE

67

NOTE:

Charge unsupported devices with the Charge Only

USB ports. If an unsupported device is plugged into

a Media USB port, a message will display on the

touchscreen that the device is not supported by

the system.
Refer to the Uconnect Owner’s Manual

Supplement, the applicable radio section in this

manual, or visit UconnectPhone.com for further

information.

E

LECTRICAL

 P

OWER

 O

UTLETS



The auxiliary 12 Volt (13 Amp) power outlets can

provide power for in-cab accessories designed for

use with the standard “cigar lighter” style plug. The

12 Volt power outlets and USB port (charge only)

have a cap attached to the outlet with either a key,

battery, or USB symbol.
A key symbol indicates that the ignition must be in

the ON/RUN or ACC positions for the outlet to

provide power. The battery symbol indicates that

the outlet is connected to the battery, and can

provide power at all times.

The auxiliary power outlets can be found in the

following locations:



Lower left and lower right of the center stack

when equipped with a bench seat.

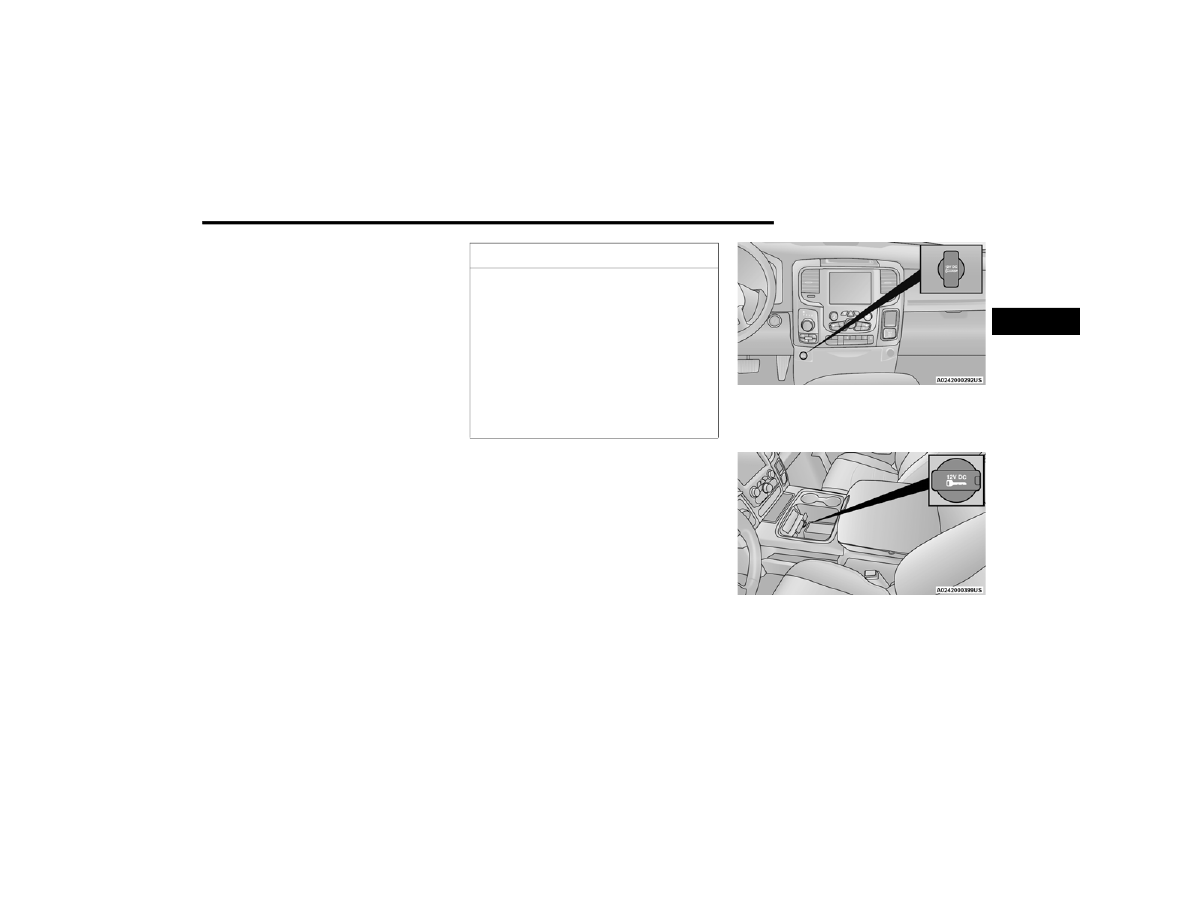

Center Stack Power Outlet



Center console when equipped with bucket

seats.

Power Outlet — Center Console

CAUTION!



Do not exceed the maximum power of

160 Watts (13 Amps) at 12 Volts. If the

160 Watts (13 Amps) power rating is

exceeded, the fuse protecting the system

will need to be replaced.



Power outlets are designed for accessory

plugs only. Do not insert any other object in

the power outlets as this will damage the

outlet and blow the fuse. Improper use of the

power outlet can cause damage not covered

by your New Vehicle Limited Warranty.

2

68

GETTING TO KNOW YOUR VEHICLE



(Continued)



Rear of the center console storage compart

-

ment — Quad Cab or Crew Cab.

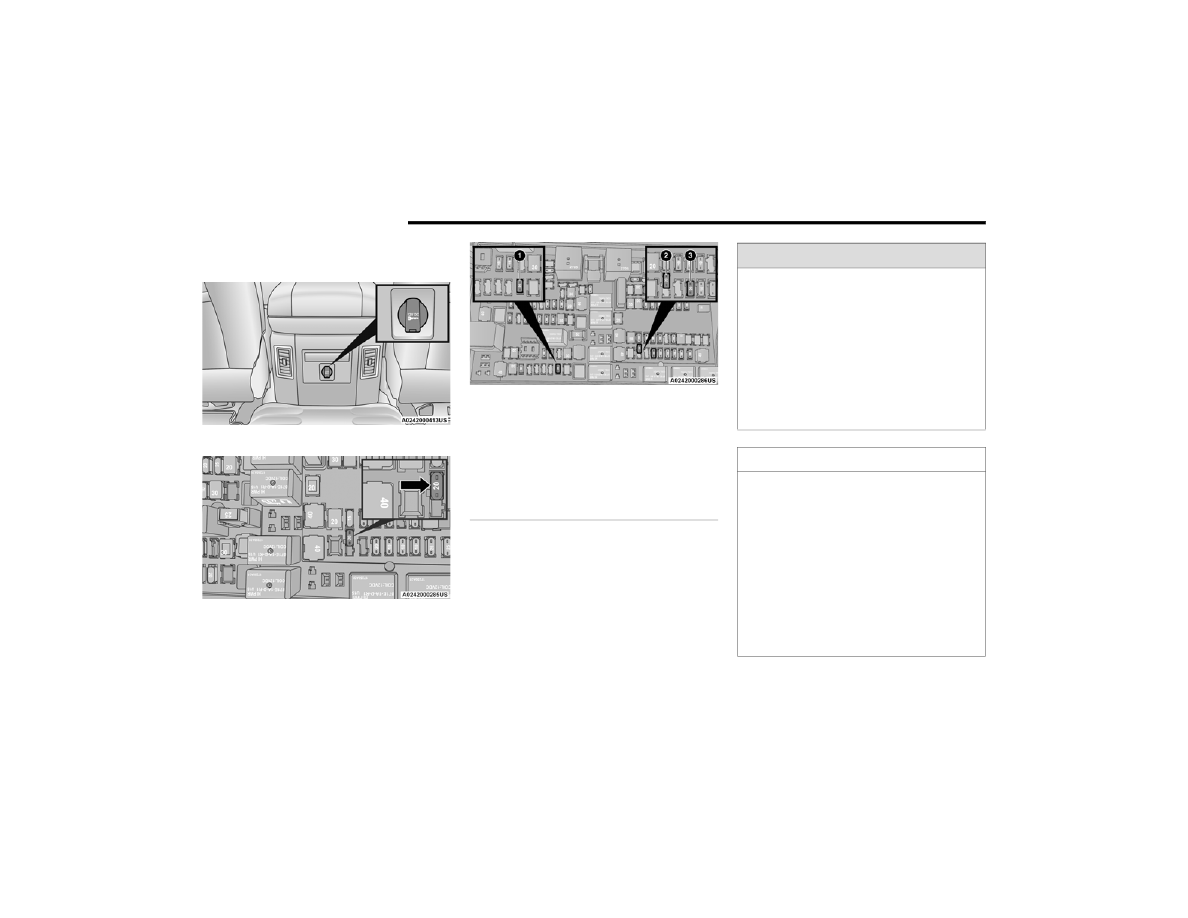

Power Outlet — Rear Center Console

Power Outlet — Rear Center Console Fuse

Power Outlet Fuse Locations

When the vehicle is turned off, be sure to unplug

any equipment as to not drain the battery of the

vehicle. All accessories connected to the outlet(s)

should be removed or turned off when the vehicle

is not in use to protect the battery against

discharge.

1 — F104 Fuse 20 A Yellow Power Outlet Center

Console Bin / USB Port (Charge Only)
2 — Customer Selectable Fuse 20 A Yellow Power

Outlet Rear Console

(F90–Battery Fed/F91–Ignition Fed)
3 — F93 Fuse 20 A Yellow Cigar Lighter

Instrument Panel

WARNING!

To avoid serious injury or death:



Only devices designed for use in this type of

outlet should be inserted into any 12 Volt

outlet.



Do not touch with wet hands.



Close the lid when not in use and while driving

the vehicle.



If this outlet is mishandled, it may cause an

electric shock and failure.

CAUTION!



Many accessories that can be plugged in draw

power from the vehicle's battery, even when

not in use (i.e., cellular phones, etc.). Eventu

-

ally, if plugged in long enough, the vehicle's

battery will discharge sufficiently to degrade

battery life and/or prevent the engine from

starting.



Accessories that draw higher power (i.e.,

coolers, vacuum cleaners, lights, etc.), will

discharge the battery even more quickly.

Only use these intermittently and with greater

caution.

GETTING TO KNOW YOUR VEHICLE

69

(Continued)

P

OWER

 I

NVERTER

 — I

F

 E

QUIPPED



A 115 Volt (150 Watts maximum) outlet is located

on the center stack of the instrument panel, to the

right of the radio. This outlet can power cellular

phones, electronics and other low power devices

requiring power up to 150 Watts. Certain video

game consoles will exceed this power limit, as will

most power tools.
The power inverter is designed with built-in

overload protection. If the power rating of

150 Watts is exceeded, the power inverter shuts

down. Once the electrical device has been

removed from the outlet, the inverter should reset.

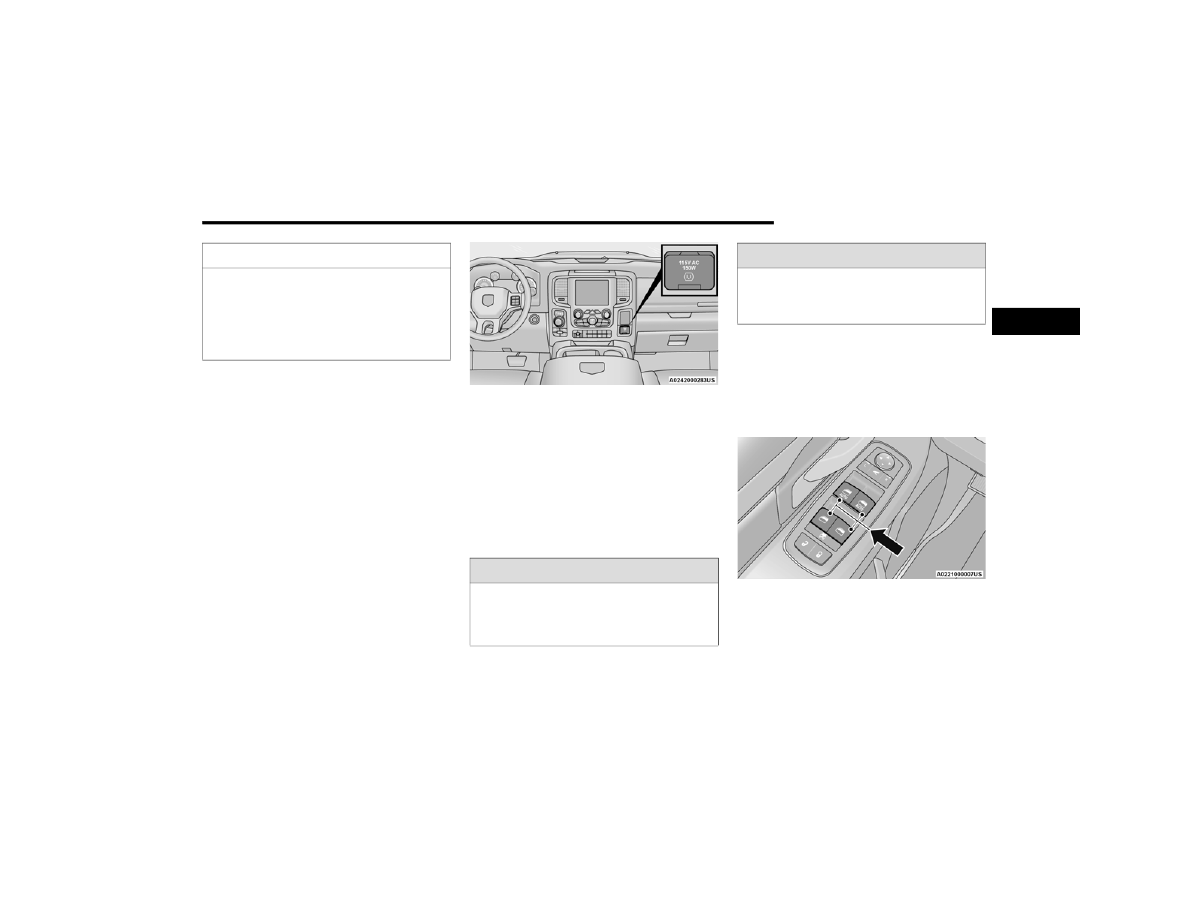

Power Inverter Outlet

To turn on the power outlet, simply plug in a device.

The outlet automatically turns off when the device

is unplugged.

NOTE:



The power inverter will only turn on if the ignition

is in the ACC or ON/RUN position.



Due to built-in overload protection, the power

inverter will shut down if the power rating is

exceeded.

WINDOWS

P

OWER

 W

INDOWS

 — I

F

 E

QUIPPED



The window controls on the driver's door control all

the door windows.

Power Window Switches



After the use of high power draw accessories,

or long periods of the vehicle not being started

(with accessories still plugged in), the vehicle

must be driven a sufficient length of time to

allow the generator to recharge the vehicle's

battery.

CAUTION!

WARNING!

To avoid serious injury or death:



Do not insert any objects into the receptacles.



Do not touch with wet hands.



Close the lid when not in use.



If this outlet is mishandled, it may cause an

electric shock and failure.

WARNING!

2

70

GETTING TO KNOW YOUR VEHICLE



The passenger door windows can also be operated

by using the single window controls on the

passenger door trim panel. The window controls

will operate only when the ignition is in the ACC or

ON/RUN position.
To open the window part way (manually), push the

window switch down briefly and release.

NOTE:

The power window switches will remain active for

up to 10 minutes after the ignition is placed in the

OFF position. Opening either front door will cancel

this feature.

A

UTOMATIC

 W

INDOW

 F

EATURES



Auto-Down Feature
The driver and front passenger door power window

switches have an Auto-Down feature. Push the

window switch down for a short period of time,

then release, and the window will go down

automatically.
To stop the window from going all the way down

during the Auto-Down operation, pull up or push

down on the switch briefly.
Auto-Up Feature With Anti-Pinch Protection
Lift the window switch up for a short period of time

and release; the window will go up automatically.
To stop the window from going all the way up

during the Auto-Up operation, push down on the

switch briefly.
To close the window part way, lift the window

switch briefly and release it when you want the

window to stop.
If the window runs into any obstacle during

auto-closure, it will reverse direction and then go

back down. Remove the obstacle and use the

window switch again to close the window.

NOTE:

Any impact due to rough road conditions may

trigger the auto-reverse function unexpectedly

during auto-closure. If this happens, pull the switch

lightly and hold to close the window manually.

R

ESET

 A

UTO

-U

P



Should the Auto-Up feature stop working, the

window probably needs to be reset. To reset

Auto-Up:
1. Pull the window switch up to close the window

completely and continue to hold the switch up

for an additional two seconds after the

window is closed.

2. Push the window switch down firmly to open

the window completely and continue to hold

the switch down for an additional two seconds

after the window is fully open.

WARNING!

Never leave children unattended in a vehicle.

Do not leave the key fob in or near the vehicle or

in a location accessible to children, and do not

leave the ignition of a vehicle equipped with

Keyless Enter ‘n Go™ in the ACC or ON/RUN

position. Occupants, particularly unattended

children, can become entrapped by the windows

while operating the power window switches.

Such entrapment may result in serious injury or

death.

WARNING!

There is no anti-pinch protection when the

window is almost closed. To avoid personal

injury be sure to clear your arms, hands, fingers

and all objects from the window path before

closing.

GETTING TO KNOW YOUR VEHICLE

71

W

INDOW

 L

OCKOUT

 S

WITCH



(F

OUR

 D

OOR

 M

ODELS

 O

NLY

)

The window lockout switch on the driver's door trim

panel allows you to disable the window controls on

the rear passenger doors. To disable the window

controls, push and release the window lockout

button. To enable the window controls, push and

release the window lockout button again.

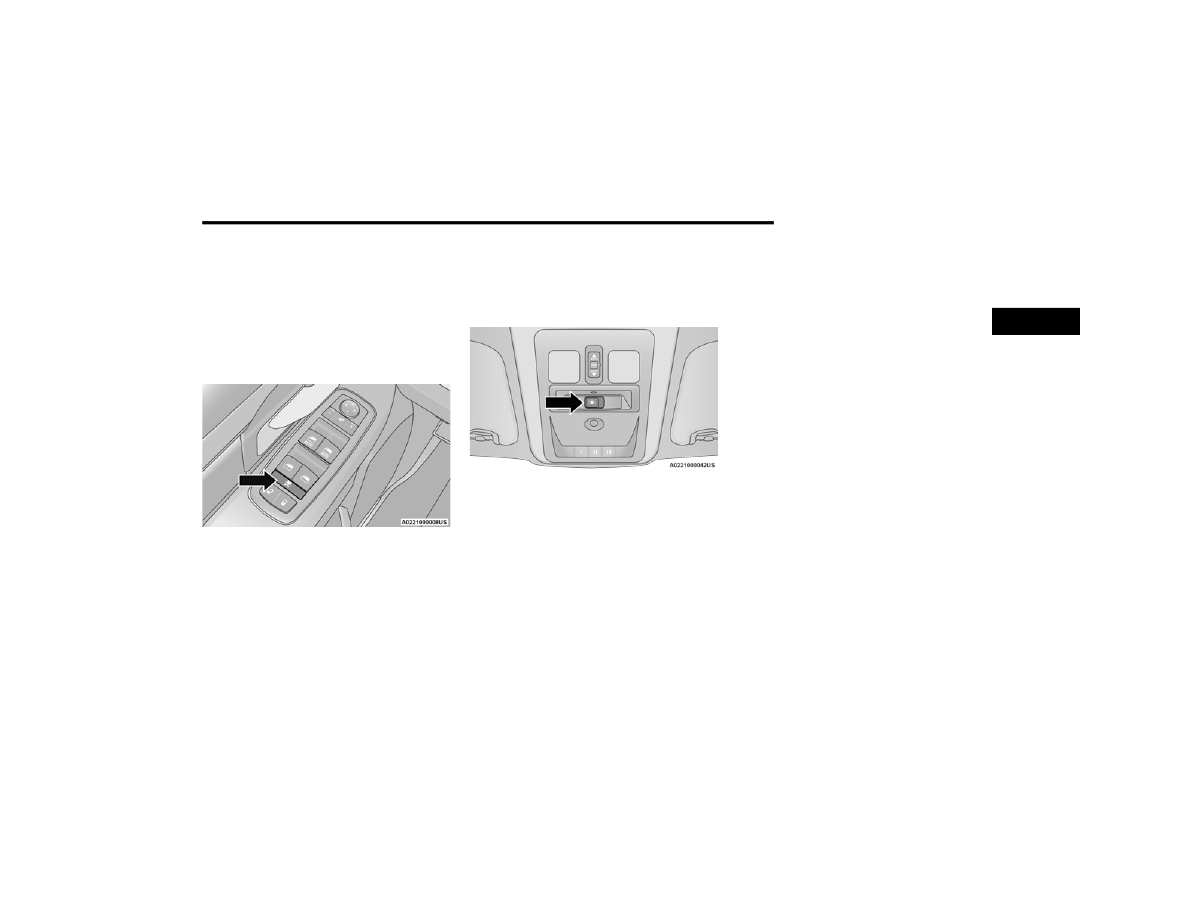

Window Lockout Switch

P

OWER

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED



The switch for the power sliding rear window is

located on the overhead console.

Rear Window Switch

Push the switch to the right to open the glass.

Pull the switch to the left to close the glass.

M

ANUAL

 S

LIDING

 R

EAR

 W

INDOW

 —

I

F

 E

QUIPPED

A locking device in the center of the window helps

to prevent entry from the rear of the vehicle.

Squeeze the lock to release the window.

W

IND

 B

UFFETING



Wind buffeting can be described as the perception

of pressure on the ears or a helicopter-type sound

in the ears. Your vehicle may exhibit wind buffeting

with the windows down, or the sunroof (if

equipped) in certain open or partially open

positions. This is a normal occurrence and can be

minimized. If the buffeting occurs with the rear

windows open, open the front and rear windows

together to minimize the buffeting. If the buffeting

occurs with the sunroof open, adjust the sunroof

opening to minimize the buffeting or open any

window.

2

72

GETTING TO KNOW YOUR VEHICLE



(Continued)

POWER SUNROOF — IF EQUIPPED

The power sunroof switch is located on the overhead

console between the courtesy/reading lights.

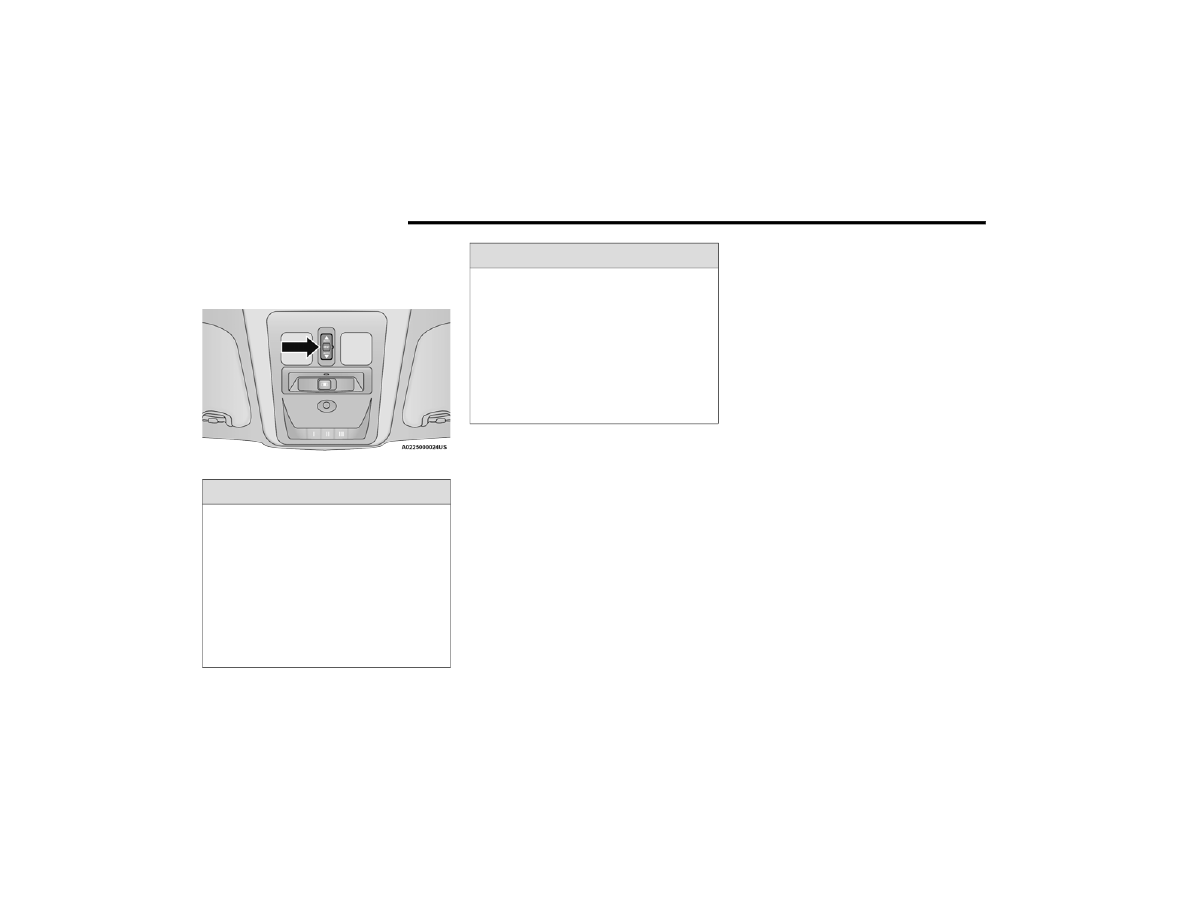

Power Sunroof Switch

O

PENING

 A

ND

 C

LOSING

 T

HE

 S

UNROOF

Express Open/Close
Push the switch rearward and release it within

one-half second, the sunroof and sunshade will

open automatically and stop at the full open

position.
Push the switch forward and release it within

one-half second and the sunroof will close

automatically from any position.
During Express Open or Express Close operation,

any other movement of the sunroof switch will stop

the sunroof.

Manual Open/Close
To open the sunroof, push and hold the switch

rearward to full open.
To close the sunroof, push and hold the switch in

the forward position.
Any release of the switch during open or close

operation will stop the sunroof movement. The

sunroof will remain in a partially opened position

until the switch is operated and held again.

P

INCH

 P

ROTECT

 F

EATURE

This feature will detect an obstruction in the

closing of the sunroof during the Express Close

operation. If an obstruction in the path of the

sunroof is detected, the sunroof will automatically

retract. Remove the obstruction if this occurs.

NOTE:

If three consecutive sunroof close attempts result

in Pinch Protect reversals, Pinch Protect will

disable and the sunroof must be closed in Manual

mode.

V

ENTING

 S

UNROOF

Push and release the Vent switch within one half

second and the sunroof will open to the vent

position. During Express Vent operation, any other

actuation of the sunroof switches will stop the

sunroof operation.

WARNING!



Never leave children unattended in a vehicle,

or with access to an unlocked vehicle. Never

leave the key fob in or near the vehicle, or in a

location accessible to children. Do not leave

the ignition of a vehicle equipped with Keyless

Enter ‘n Go™ in the ACC or ON/RUN position.

Occupants, particularly unattended children,

can become entrapped by the power sunroof

while operating the power sunroof switch.

Such entrapment may result in serious injury

or death.



In a collision, there is a greater risk of being

thrown from a vehicle with an open sunroof.

You could also be seriously injured or killed.

Always fasten your seat belt properly and

make sure all passengers are also properly

secured.



Do not allow small children to operate the

sunroof. Never allow your fingers, other body

parts, or any object, to project through the

sunroof opening. Injury may result.

WARNING!

GETTING TO KNOW YOUR VEHICLE

73

S

UNSHADE

 O

PERATION

The sunshade can be opened manually. However,

the sunshade will open automatically as the

sunroof opens.

NOTE:

The sunshade cannot be closed if the sunroof is

open.

I

GNITION

 O

FF

 O

PERATION

The power sunroof switch will remain active for up

to approximately 10 minutes after the ignition

switch is placed in the OFF position. Opening either

front door will cancel this feature.

NOTE:

Ignition Off time is programmable through the

Uconnect system

Ú

page 150.

S

UNROOF

 M

AINTENANCE

Use only a non-abrasive cleaner and a soft cloth to

clean the glass panel. Periodically check for and

clear out any debris that may have collected in the

tracks.

HOOD

T

O

 O

PEN

 T

HE

 H

OOD

To open the hood, two latches must be released.
1. Pull the hood release lever located below the

steering wheel at the base of the instrument

panel.

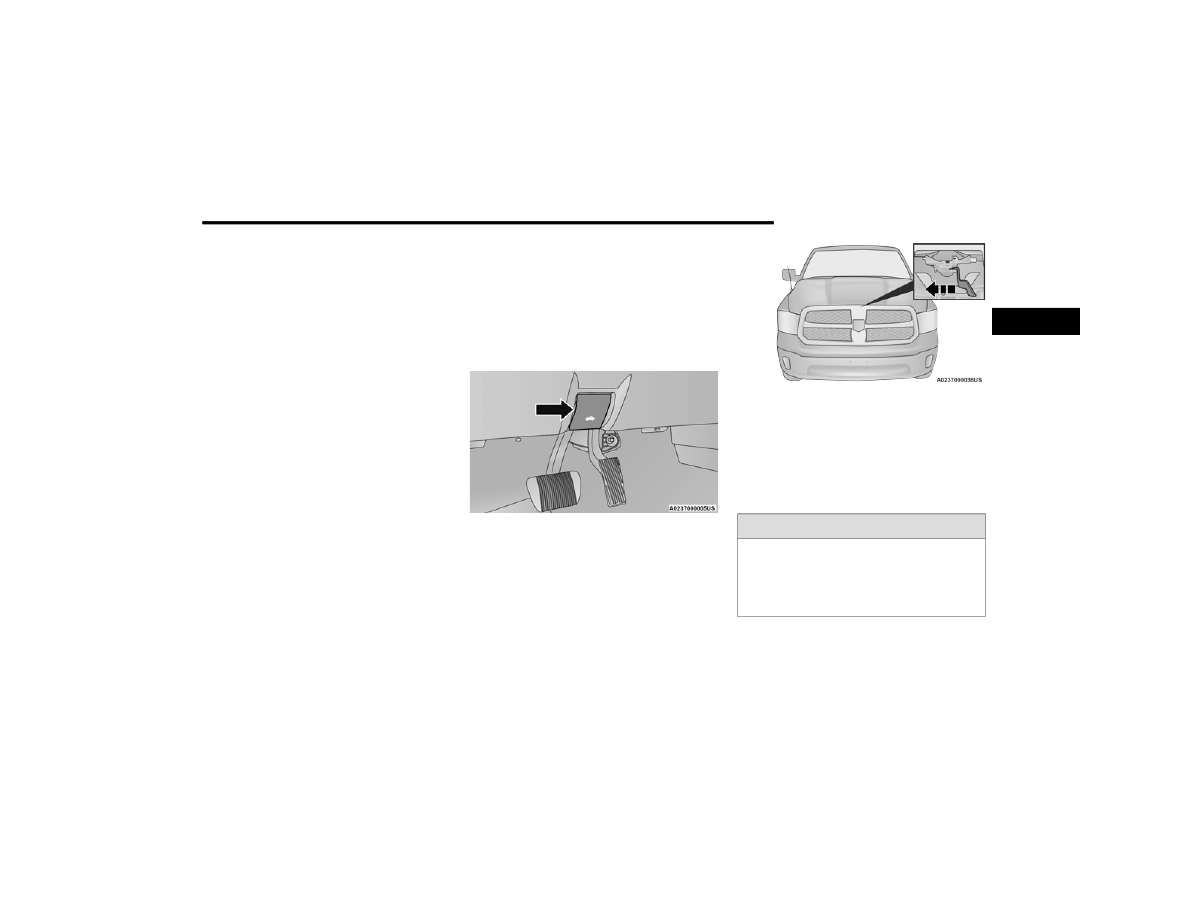

Hood Release

2. Reach into the opening beneath the center of

the hood and push the safety latch lever to the

left to release it, before raising the hood.

Safety Latch Location

T

O

 C

LOSE

 T

HE

 H

OOD

In one continuous motion, pull down on the front

edge of the hood with moderate force until the

angle is below the crossover point (where the gas

props are no longer resisting) and let the hood

continue to fall closed from its own inertia.

WARNING!

Be sure the hood is fully latched before driving

your vehicle. If the hood is not fully latched, it

could open when the vehicle is in motion and

block your vision. Failure to follow this warning

could result in serious injury or death.

2

74

GETTING TO KNOW YOUR VEHICLE



TAILGATE

O

PENING

To open the tailgate, lift up on the handle and pull

the tailgate down.

C

LOSING

To close the tailgate, push it upward until both

sides are latched.
The tailgate can be locked using the key fob lock

button.

T

AILGATE

 R

EMOVAL

NOTE:

Removing the tailgate will disable the rearview

camera function.
To remove the tailgate, follow the proceeding

instructions:
1. Disconnect the wiring harness for the rear

camera and or power locks (if equipped)

Ú

page 74.

2. Unlatch the tailgate and remove the support

cables by releasing the lock tang from the

pivot.

NOTE:

Make sure tailgate is supported when removing

support cables.

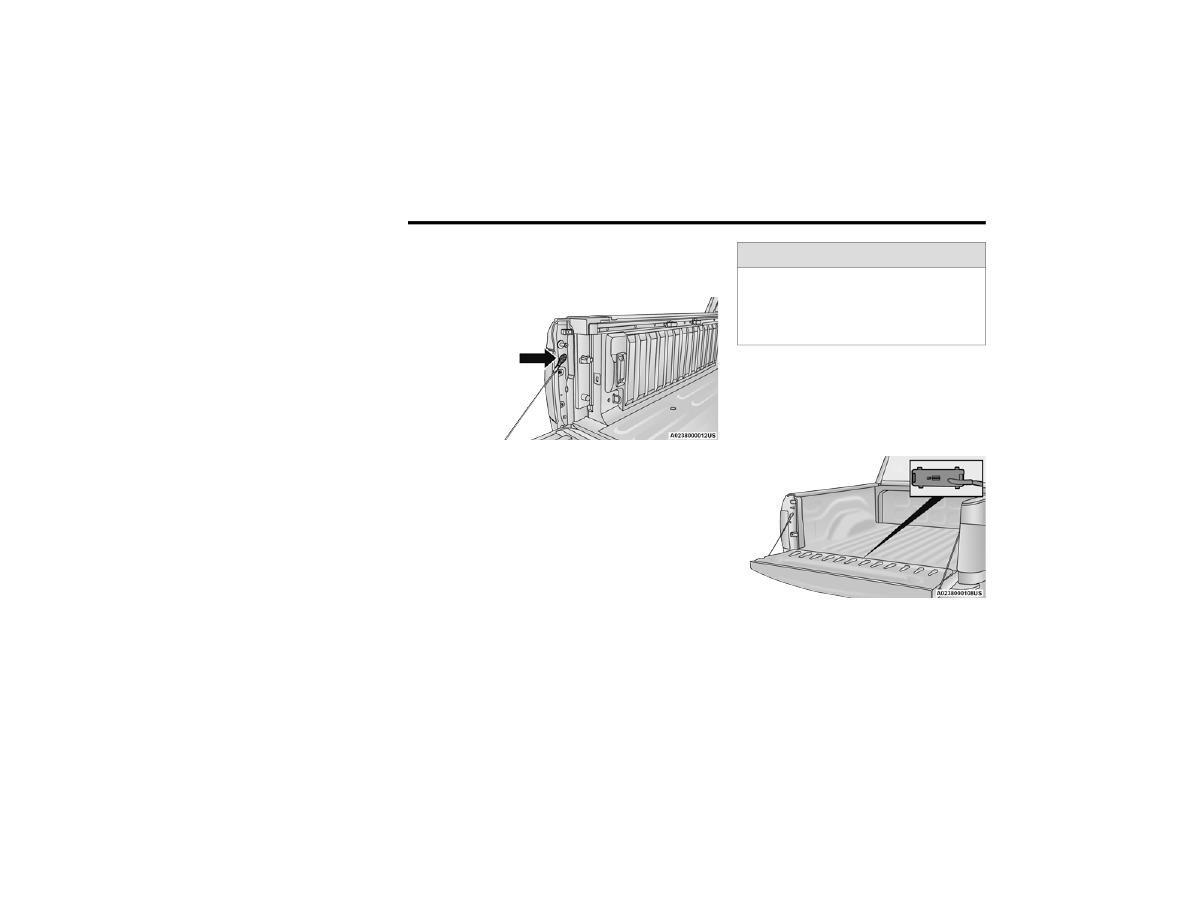

Locking Tang

3. Position the tailgate on a 45° angle.
4. Raise the right side of the tailgate until the

right side pivot clears the hanger bracket.

5. Slide the entire tailgate to the right to free the

left side pivot.

6. Remove the tailgate from the vehicle.

NOTE:

Do not carry the tailgate loose in the truck

pickup box.

Disconnecting The Rear Camera And

Remote Keyless Entry

1. Open the tailgate to access the rear camera

or Remote Keyless Entry connector bracket

located on the rear sill.

Connector Bracket

WARNING!

To avoid inhaling carbon monoxide, which is

deadly, the exhaust system on vehicles

equipped with “Cap or Slide-In Campers” should

extend beyond the overhanging camper

compartment and be free of leaks.
