GETTING TO KNOW YOUR VEHICLE

27

Frequency Operated Button Integrated Key

(FOBIK-Safe)
To minimize the possibility of unintentionally

locking a Passive Entry key fob inside your vehicle,

the Passive Entry system is equipped with an

automatic door unlock feature which will function if

the ignition is OFF.
There are three situations that trigger a

FOBIK-Safe search in any Passive Entry vehicle:



A lock request is made by a valid Passive Entry

key fob while a door is open.



A lock request is made by the Passive Entry door

handle while a door is open.



A lock request is made by the door panel switch

while the door is open.

When any of these situations occur, after all open

doors are shut, the FOBIK-Safe search will be

executed. If it detects a Passive Entry key fob

inside the vehicle, the vehicle will unlock and alert

the customer.

NOTE:

The vehicle will only unlock the doors when a valid

Passive Entry key fob is detected inside the

vehicle. The vehicle will not unlock the doors when

any of the following conditions are true:



The doors are manually locked using the door

lock knobs.



If a paired key fob is detected outside of the

vehicle, FOBIK-Safe will not activate.



Three attempts are made to lock the doors

using the door panel switch and then the doors

are closed.

To Lock The Vehicle’s Doors And Tailgate:
With one of the vehicle’s Passive Entry key fobs

within 5 ft (1.5 m) of either front door handle,

pushing the Passive Entry lock button will lock the

vehicle.

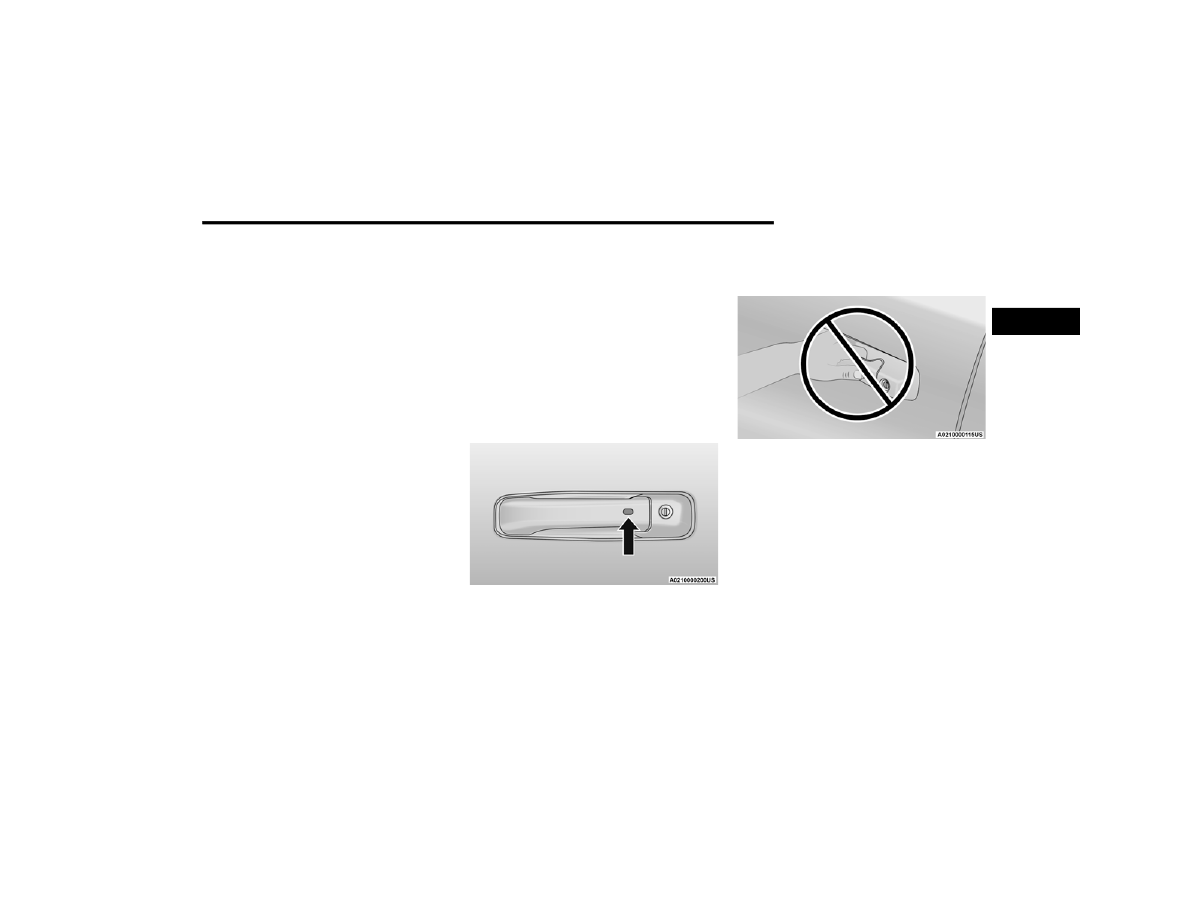

Push The Door Handle Button To Lock

Do NOT grab the door handle when pushing the

door handle lock button. This could unlock the

door(s).

Do NOT Grab The Door Handle When Locking

NOTE:



After pushing the door handle lock button, you

must wait two seconds before you can lock or

unlock the doors, using either Passive Entry

door handle. This is done to allow you to check

if the vehicle is locked by pulling the door

handle, without the vehicle unlocking.



The Passive Entry system will not operate if the

key fob battery is depleted.

The vehicle doors can also be locked by using the

key fob lock button or the lock button located on

the vehicle’s interior door panel

Ú

page 353.

2

28

GETTING TO KNOW YOUR VEHICLE



A

UTOMATIC

 D

OORS

 U

NLOCK

 —

I

F

 E

QUIPPED

This feature unlocks all of the doors of the vehicle

when either front door is opened. This will occur

only after the vehicle has been shifted into the

PARK position after the vehicle has been driven

(shifted out of PARK and all doors closed).
The Automatic Doors Unlock feature can be

enabled or disabled within Uconnect Settings

Ú

page 150.

NOTE:

Use the Auto Unlock Doors feature in accordance

with local laws.

A

UTOMATIC

 D

OOR

 L

OCKS

 —

I

F

 E

QUIPPED



The auto door lock feature default condition is

enabled. When enabled, the doors will lock

automatically when the vehicle's speed exceeds

15 mph (24 km/h). The auto door lock feature can

be enabled or disabled by an authorized dealer per

written request of the customer. Please see an

authorized dealer for service.

C

HILD

-P

ROTECTION

 D

OOR

 L

OCK

To provide a safer environment for small children

riding in the rear seats, the rear doors are

equipped with a Child-Protection Door Lock

system.
To use the system, open each rear door, use a flat

blade screwdriver, and rotate the dial to the lock or

unlock position. When the system on a door is

engaged, that door can only be opened by using

the outside door handle even if the inside door lock

is in the unlocked position.

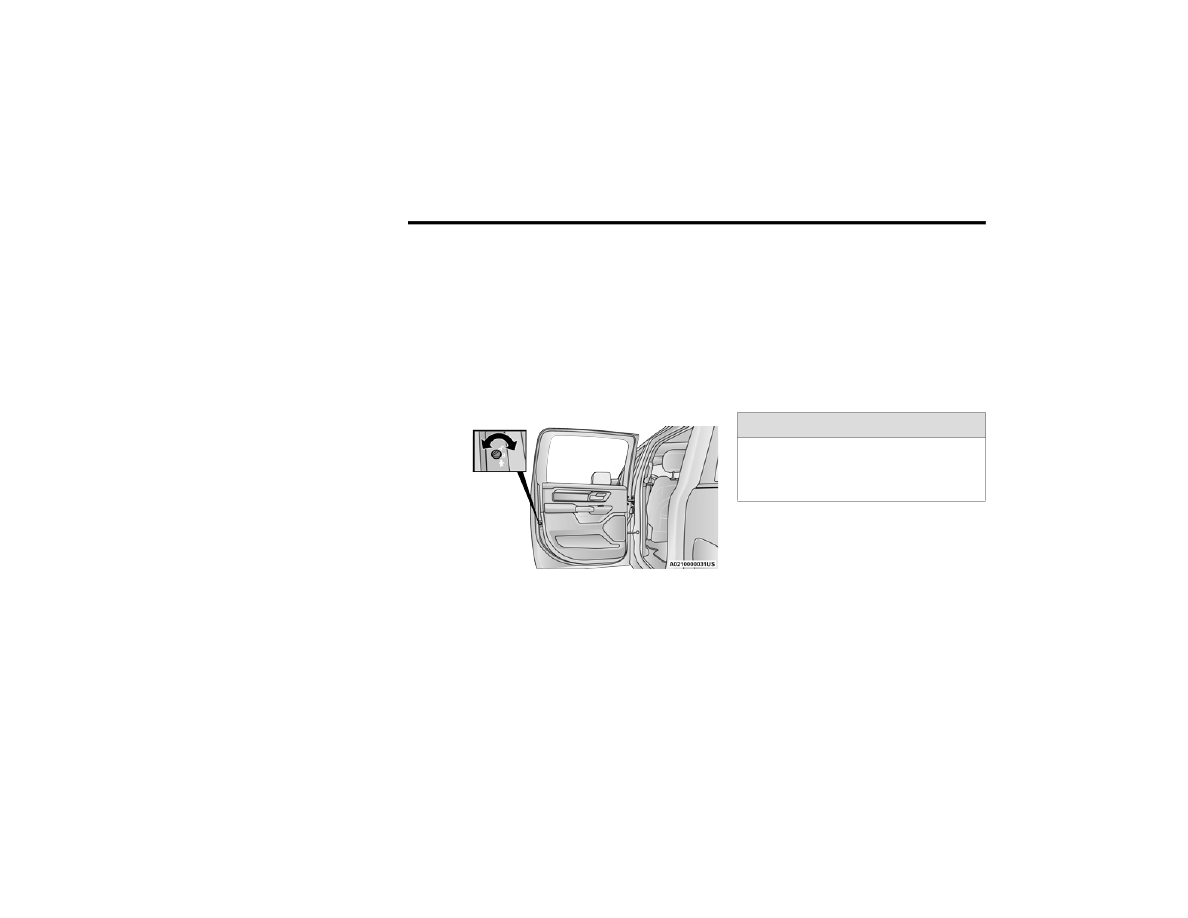

Child-Protection Door Lock

NOTE:



When the Child-Protection Door Lock system is

engaged, the door can be opened only by using

the outside door handle even though the inside

door lock is in the unlocked position.



After disengaging the Child-Protection Door

Lock system, always test the door from the

inside to make certain it is in the unlocked posi

-

tion.



After engaging the Child-Protection Door Lock

system, always test the door from the inside to

make certain it is in the locked position.



For emergency exit with the system engaged,

pull up on the door lock knob (unlocked posi

-

tion), roll down the window, and open the door

with the outside door handle.

NOTE:

Always use this device when carrying children.

After engaging the child lock on both rear doors,

check for effective engagement by trying to open a

door with the internal handle. Once the

Child-Protection Door Lock system is engaged, it is

impossible to open the doors from inside the

vehicle. Before getting out of the vehicle, be sure to

check that there is no one left inside.

WARNING!

Avoid trapping anyone in a vehicle in a collision.

Remember that the rear doors can only be

opened from the outside with the

Child-Protection locks are engaged (locked).

GETTING TO KNOW YOUR VEHICLE

29

STEERING WHEEL

T

ILT

 S

TEERING

 C

OLUMN



This feature allows you to tilt the steering column

upward or downward. The tilt lever is located on

the steering column, below the multifunction lever.
Pull the lever toward the steering wheel to unlock

the steering column. With one hand firmly on the

steering wheel, move the steering column up or

down, as desired. Release the lever to lock the

steering column firmly in place.

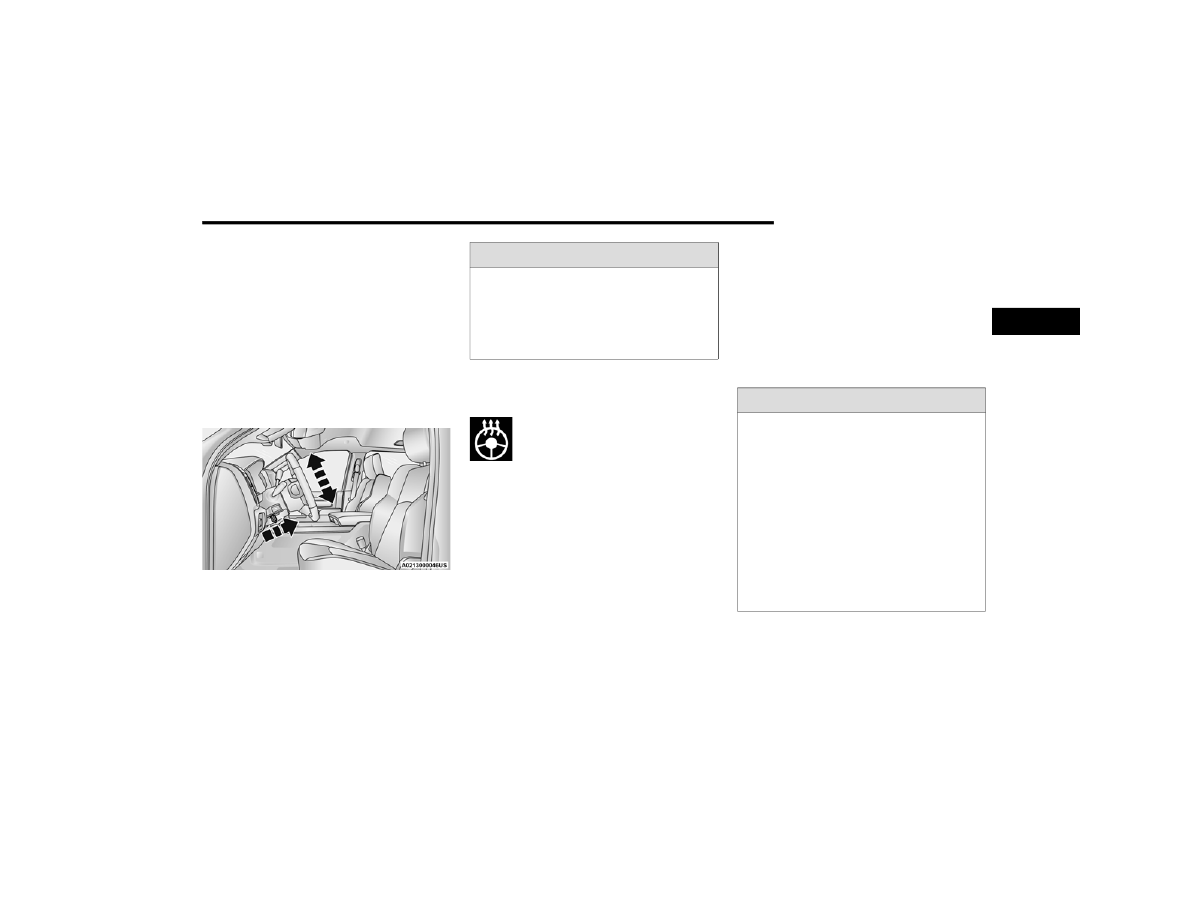

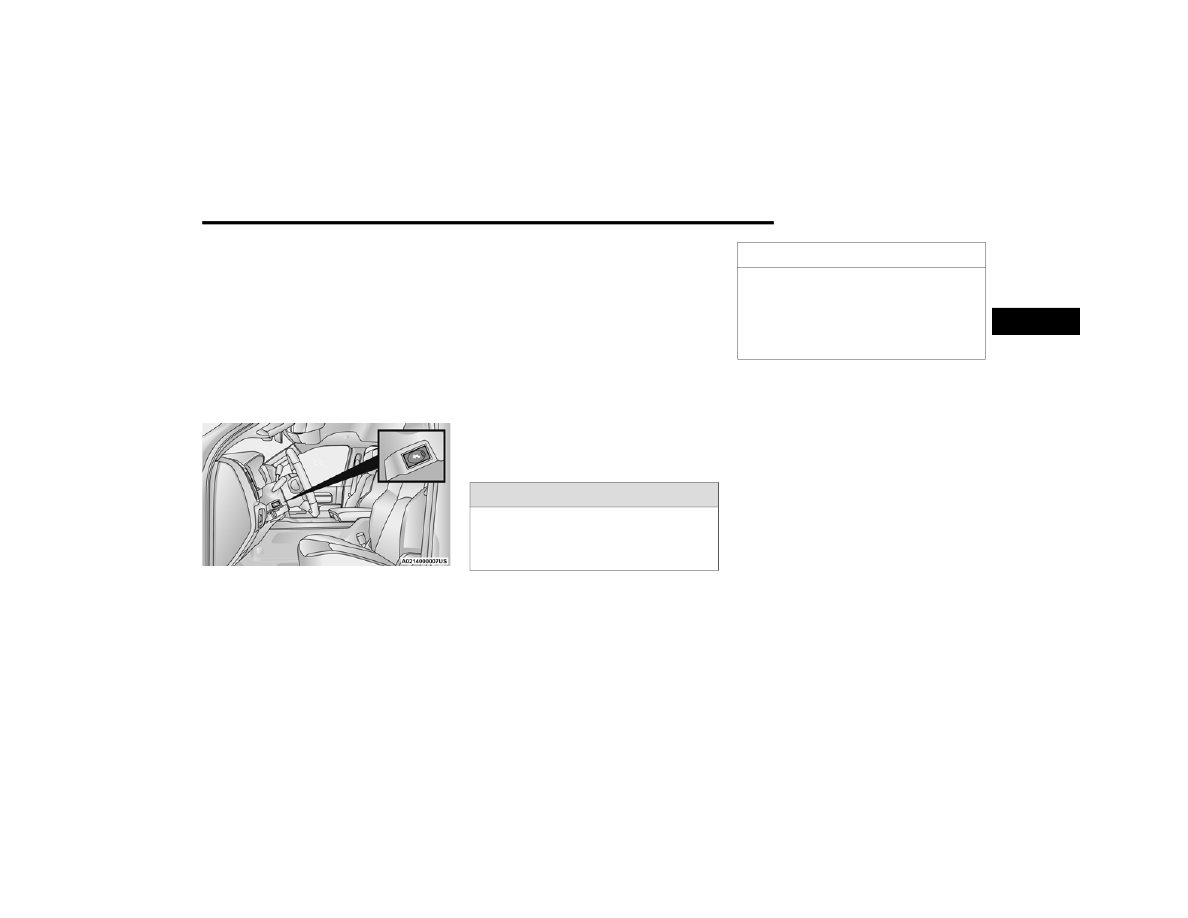

Tilt Steering Lever

H

EATED

 S

TEERING

 W

HEEL

 —

I

F

 E

QUIPPED



The steering wheel contains a heating

element that helps warm your hands in

cold weather. The heated steering wheel

has only one temperature setting. Once

the heated steering wheel has been turned on, it

will stay on for an average of 80 minutes before

automatically shutting off. This time will vary based

on environmental temperatures. The heated

steering wheel can shut off early or may not turn on

when the steering wheel is already warm.
The heated steering wheel control button is

located on the center instrument panel below the

touchscreen, as well as within the climate or

controls screen of the touchscreen.



Press the heated steering wheel button once to

turn the heating element on.



Press the heated steering wheel button a

second time to turn the heating element off.

NOTE:

The engine must be running for the heated

steering wheel to operate.
For information on use with the Remote Start

system, see

Ú

page 23.

WARNING!

Do not adjust the steering column while driving.

Adjusting the steering column while driving or

driving with the steering column unlocked, could

cause the driver to lose control of the vehicle.

Failure to follow this warning may result in

serious injury or death.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion, or other physical

conditions must exercise care when using the

steering wheel heater. It may cause burns

even at low temperatures, especially if used

for long periods.



Do not place anything on the steering wheel

that insulates against heat, such as a blanket

or steering wheel covers of any type and mate

-

rial. This may cause the steering wheel heater

to overheat.

2

30

GETTING TO KNOW YOUR VEHICLE



UCONNECT VOICE RECOGNITION QUICK TIPS

I

NTRODUCING

 V

OICE

 R

ECOGNITION

Start using Uconnect Voice Recognition with these

helpful quick tips. It provides the key Voice

Commands and tips you need to know to control

your vehicle’s Voice Recognition (VR) system.

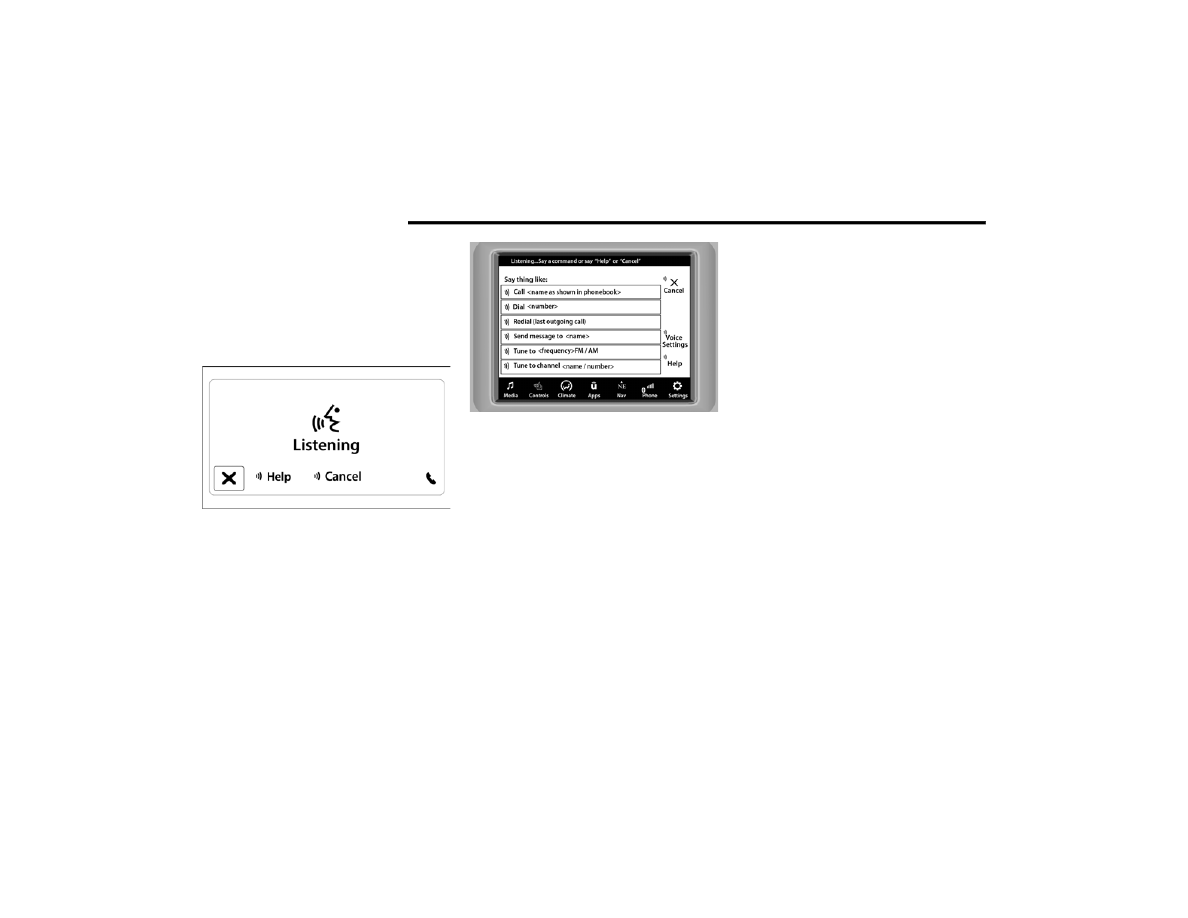

Uconnect 3 With 5-inch Display

Uconnect 4C/4C NAV With 8.4-inch Display

B

ASIC

 V

OICE

 C

OMMANDS

The basic Voice Commands below can be given at

any point while using your Uconnect system.
Push the VR button. After the beep, say:



“Cancel” to stop a current voice session.



“Help” to hear a list of suggested Voice

Commands.



“Repeat” to listen to the system prompts again.

Notice the visual cues that inform you of your Voice

Recognition system’s status.

NOTE:

On Uconnect 5 systems, the factory default Wake

Up word is set to “Hey Uconnect” and can be repro

-

grammed through the Uconnect Settings.

G

ET

 S

TARTED

The VR button is used to activate/deactivate your

Voice Recognition system.
Helpful hints for using Voice Recognition:



Reduce background noise. Wind noise and

passenger conversations are examples of noise

that may impact recognition.



Speak clearly at a normal pace and volume

while facing straight ahead.



Each time you give a Voice Command, first push

the VR button, wait until after the beep, then say

your Voice Command.



You can interrupt the help message or system

prompts by pushing the VR button and saying a

Voice Command from the current category.

GETTING TO KNOW YOUR VEHICLE

31

(Continued)

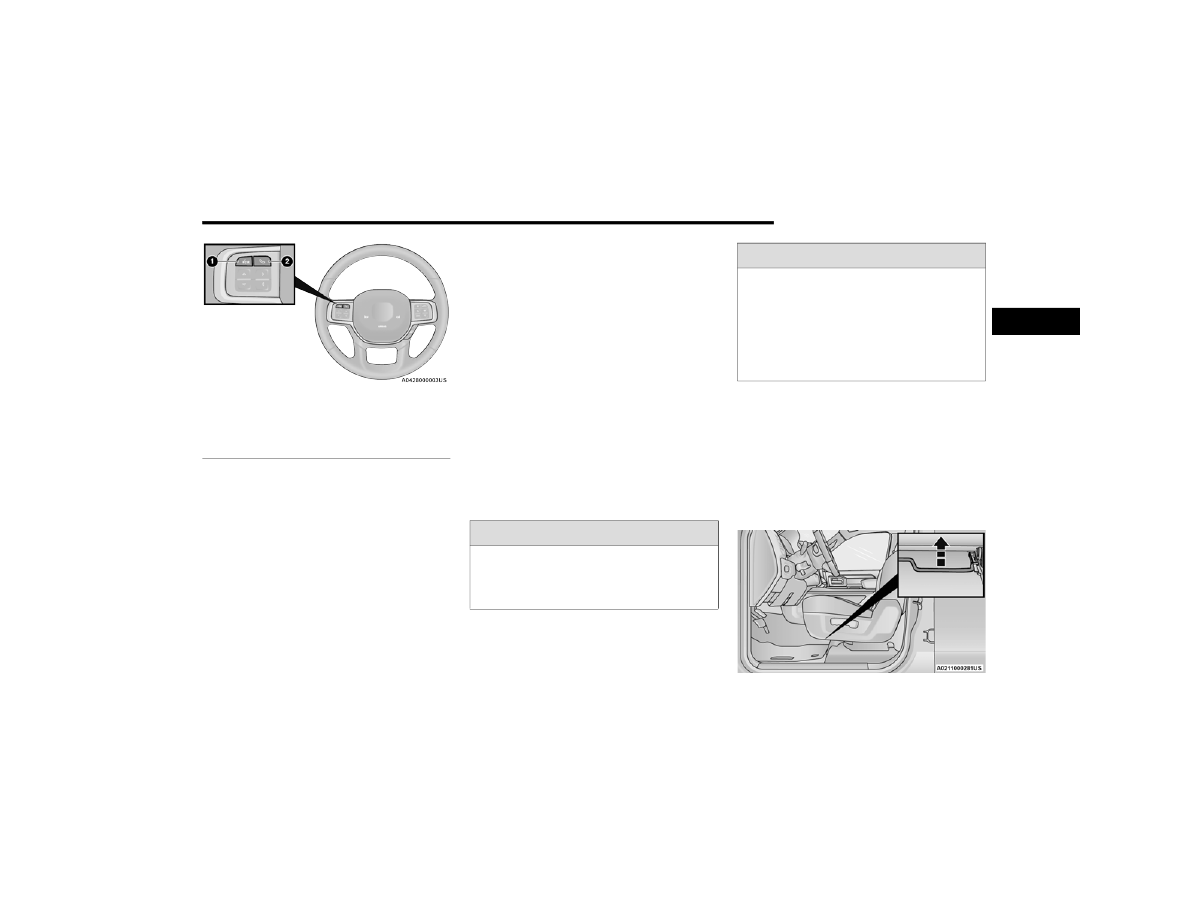

Uconnect Voice Command Buttons

A

DDITIONAL

 I

NFORMATION

Uconnect are registered trademarks and Mopar

Owner Connect is a trademark of FCA US LLC.

SiriusXM® and all related marks and logos are

trademarks of SiriusXM® Radio Inc.

Uconnect System Support:



US residents visit www.DriveUconnect.com or

call: 1-877-855-8400 (24 hours a day 7 days a

week)



Canadian residents visit www.DriveUconnect.ca

or call: 1-800-465-2001 (English) or

1-800-387-9983 (French)

SiriusXM Guardian™ services support:



US residents visit www.driveuconnect.com/

sirius-xm-guardian or call: 1-844-796-4827



Canadian residents visit https://www.driveuco

-

nnect.ca/en/sirius-xm-guardian or call:

1-877-324-9091

SEATS

Seats are a part of the Occupant Restraint system

of the vehicle.

M

ANUAL

 F

RONT

 S

EAT

 A

DJUSTMENT

Manual Front Seat Forward/Rearward

Adjustment

Both front seats are adjustable forward or

rearward. The manual seat adjustment handle is

located under the seat cushion at the front edge of

each seat.

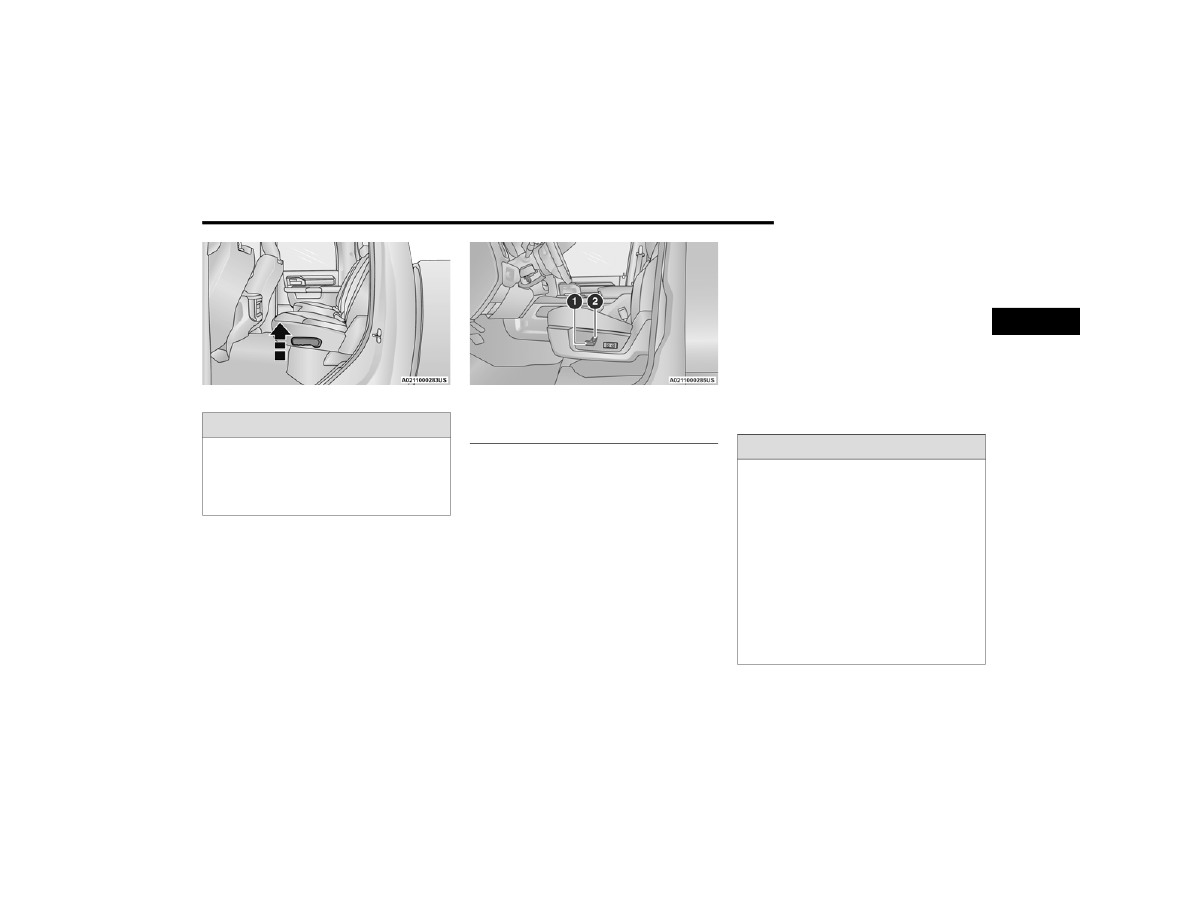

Manual Seat Adjustment Bar

1 — Push To Begin Radio Or Media Functions
2 — Push To Initiate, Answer, End A Phone Call, Or

Send/Receive A Text

WARNING!



It is dangerous to ride in a cargo area, inside

or outside of a vehicle. In a collision, people

riding in these areas are more likely to be

seriously injured or killed.



Do not allow people to ride in any area of your

vehicle that is not equipped with seats and

seat belts. In a collision, people riding in these

areas are more likely to be seriously injured or

killed.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

WARNING!

2

32

GETTING TO KNOW YOUR VEHICLE



While sitting in the seat, pull up on the handle and

slide the seat forward or rearward. Release the bar

once you have reached the desired position. Then,

using body pressure, move forward and rearward

on the seat to be sure that the seat adjusters have

latched.

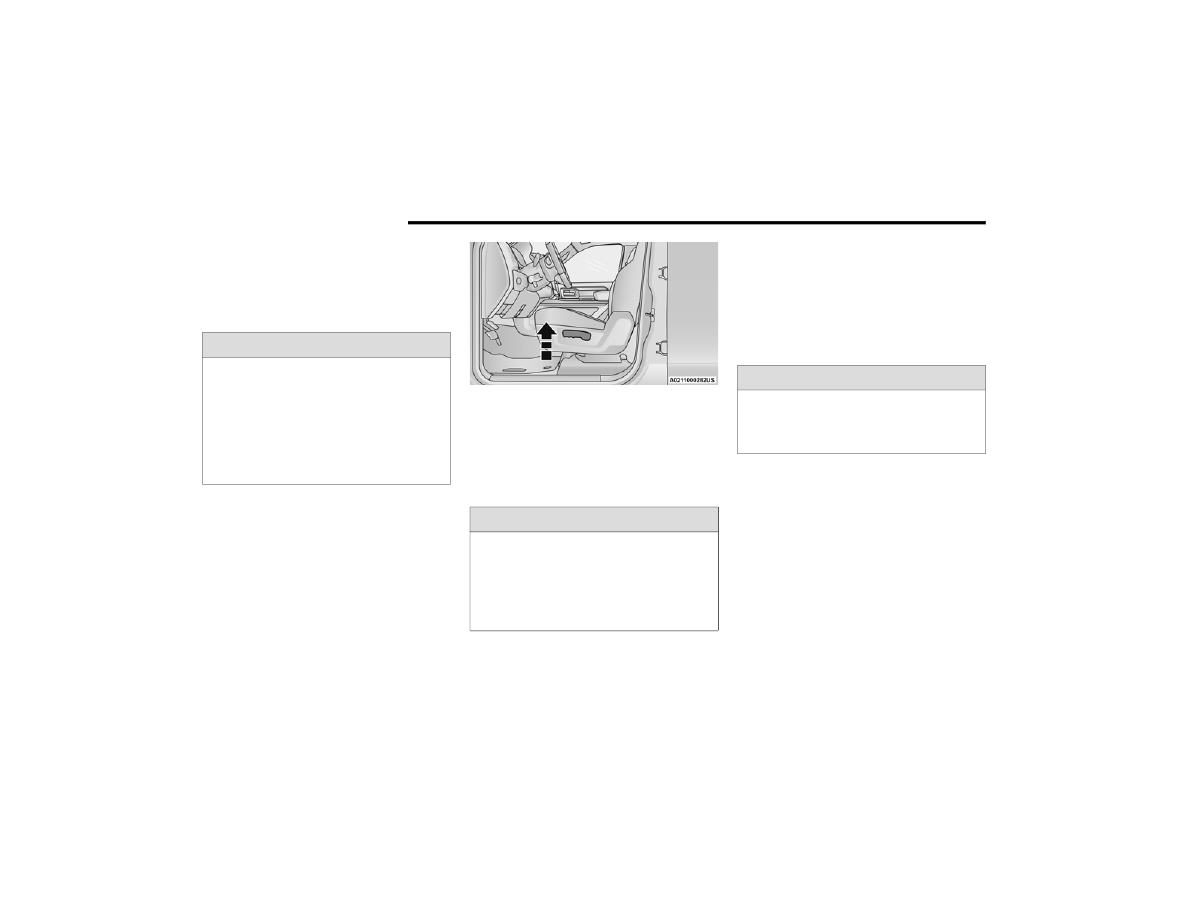

Manual Front Seat Recline Adjustment

The recline lever is located on the outboard side of

the seat. To recline the seat, lean forward slightly,

lift the lever, lean back to the desired position and

release the lever. To return the seatback to its

normal upright position, lean forward and lift the

lever. Release the lever once the seatback is in the

upright position.

Manual Recline Lever

Dump Feature (Manual Recline Seat Only) —

Standard Cab
Actuating the recliner handle will allow the

seatback to swing (dump) forward on manual

recliner seats. This “dump” feature allows access

to the storage bin behind the seat.

40-20-40 Front Bench Seat — If Equipped

The seat is divided into three segments. The

outboard seat portions are each 40% of the total

width of the seat. If equipped, the back of the

center portion (20%) easily folds down to provide

an armrest/center storage compartment.

M

ANUAL

 R

EAR

 S

EAT

 A

DJUSTMENT

Reclining Rear Seats — If Equipped

The recliner handle is located on the outside of the

seat cushion. To adjust the seatback, lift upward

on the handle, lean back on the seatback and

when you reach the desired position, release the

handle.

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.

WARNING!



Do not stand or lean in front of the seat while

actuating the handle. The seatback may swing

forward and hit you causing injury.



To avoid injury, place your hand on the seat

-

back and actuate the handle, then position

the seatback in the desired position.

WARNING!

Do not pile luggage or cargo higher than the top

of the seatback. This could impair visibility or

become a dangerous projectile in a sudden stop

or collision.

GETTING TO KNOW YOUR VEHICLE

33

Rear Seat Recliner Handle

P

OWER

 D

RIVER

 S

EAT

 A

DJUSTMENT

 —

I

F

 E

QUIPPED

Some models may be equipped with an eight-way

power driver's seat. The power seat switches are

located on the outboard side of the driver's seat

cushion. There are two power seat switches that

are used to control the movement of the seat

cushion and the seatback.

Power Seat Switches

Adjusting The Seat Forward Or Rearward

The seat can be adjusted both forward and

rearward by using the power seat switch. The seat

will move in the direction of the switch. Release the

switch when the desired position has been

reached.

Adjusting The Seat Up Or Down

The height of the seats can be adjusted up or down

by using the power seat switch. The seat will move

in the direction of the switch. Release the switch

when the desired position has been reached.

Tilting The Seat Up Or Down

The angle of the seat cushion can be adjusted up

or down using the power seat switch. The front of

the seat cushion will move in the direction of the

switch. Release the switch when the desired

position has been reached.

Reclining The Seatback

The angle of the seatback can be adjusted forward

or rearward by using the power seat switch.

The seat will move in the direction of the switch.

Release the switch when the desired position is

reached.

WARNING!

Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt, which could result in serious injury

or death.

1 — Power Seat Switch
2 — Power Seatback Switch

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening the

seat belts and while the vehicle is parked.

Serious injury or death could result from a

poorly adjusted seat belt.



Do not ride with the seatback reclined so that

the shoulder belt is no longer resting against

your chest. In a collision you could slide under

the seat belt, which could result in serious

injury or death.

2

34

GETTING TO KNOW YOUR VEHICLE



Power Lumbar — If Equipped

Vehicles equipped with power driver or passenger

seats may also be equipped with power lumbar.

The power lumbar switch is located on the

outboard side of the power seat. Push the switch

forward to increase the lumbar support. Push the

switch rearward to decrease the lumbar support.

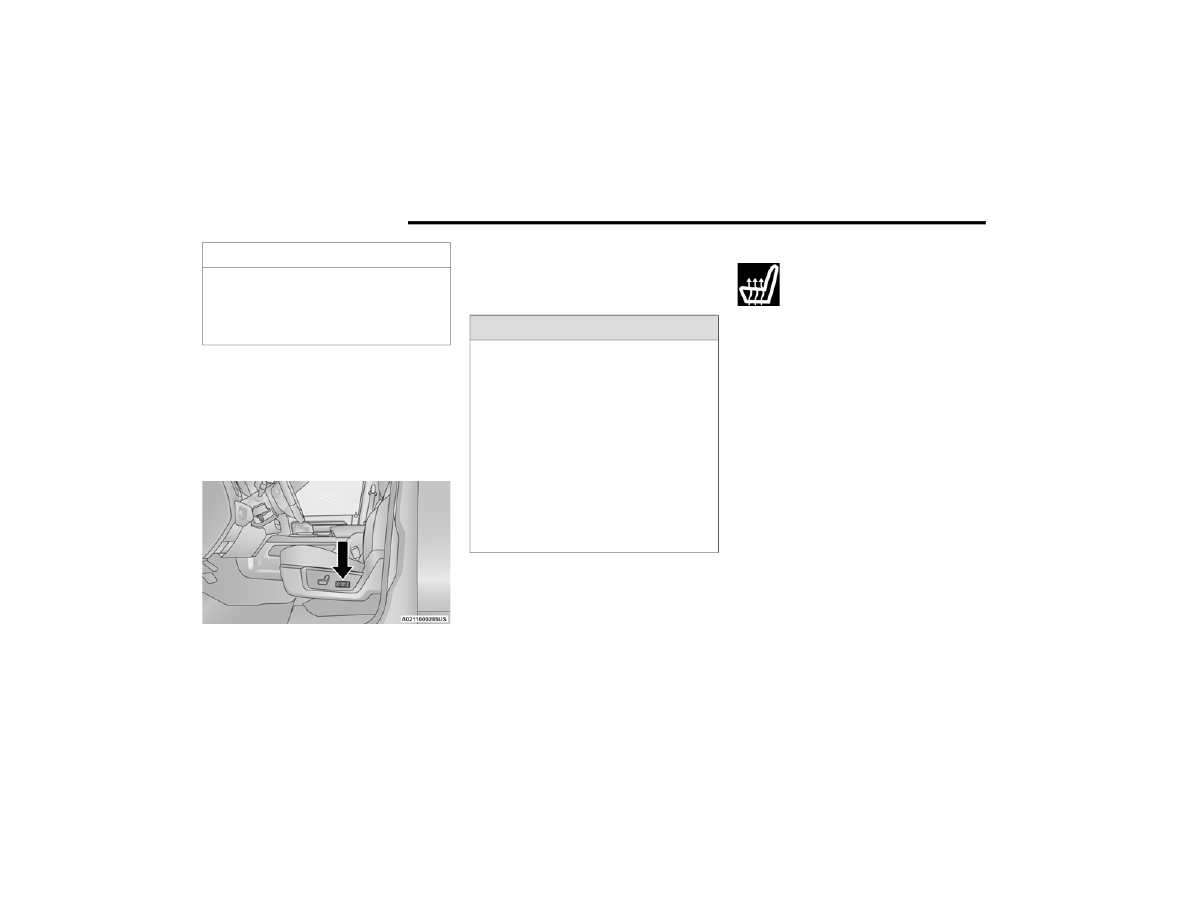

Lumbar Control Switch

H

EATED

 S

EATS

 — I

F

 E

QUIPPED

On some models, the front seats may be equipped

with heaters located in the seat cushions and

seatbacks.

Front Heated Seats

The front heated seats control buttons

are located on the center instrument

panel below the touchscreen, as well as

within the climate controls menu of the

touchscreen.



Press the heated seat button once to turn the

HI setting on.



Press the heated seat button a second time to

turn the LO setting on.



Press the heated seat button a third time to turn

the heating elements off.

When the HI-level setting is selected, the heater

will provide a boosted heat level during the first

four minutes of operation. Then, the heat output

will drop to the normal HI-level. If the HI-level

setting is selected, the system will automatically

switch to LO-level after approximately 60 minutes

of continuous operation. At that time, the display

will change from HI to LO, indicating the change.

The LO-level setting will turn off automatically after

approximately 45 minutes.

NOTE:

The engine must be running for the heated seats to

operate.
For information on use with the Remote Start

system, see

Ú

page 23.

CAUTION!

Do not place any article under a power seat or

impede its ability to move as it may cause

damage to the seat controls. Seat travel may

become limited if movement is stopped by an

obstruction in the seat’s path.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic illness,

diabetes, spinal cord injury, medication,

alcohol use, exhaustion or other physical

condition must exercise care when using the

seat heater. It may cause burns even at low

temperatures, especially if used for long

periods of time.



Do not place anything on the seat or seatback

that insulates against heat, such as a blanket

or cushion. This may cause the seat heater to

overheat. Sitting in a seat that has been over

-

heated could cause serious burns due to the

increased surface temperature of the seat.

GETTING TO KNOW YOUR VEHICLE

35

V

ENTILATED

 S

EATS

 — I

F

 E

QUIPPED

Front Ventilated Seats

Located in the seat cushion are small

fans that draw the air from the passenger

compartment, and move air through fine

perforations in the seat cover to help

keep the driver and front passenger cooler in

higher ambient temperatures. The fans operate at

two speeds, HI and LO.
The front ventilated seats control buttons are

located on the center instrument panel below the

touchscreen, as well as within the climate controls

menu of the touchscreen.



Press the ventilated seat button once to

choose HI.



Press the ventilated seat button a second time

to choose LO.



Press the ventilated seat button a third time to

turn the ventilated seat off.

NOTE:

The engine must be running for the ventilated

seats to operate.
For information on use with the Remote Start

system, see

Ú

page 23.

P

LASTIC

 G

ROCERY

 B

AG

 R

ETAINERS



(R

EGULAR

 C

AB

 M

ODELS

)

Retainer hooks which will hold plastic grocery bag

handles are attached to the underside of the rear

seat cushion. To access these hooks, lift the rear

seat cushion upward.

H

EAD

 R

ESTRAINTS



Head restraints are designed to reduce the risk of

injury by restricting head movement in the event of

a rear impact. Head restraints should be adjusted

so that the top of the head restraint is located

above the top of your ear.

Front Head Restraint Adjustment

To raise the head restraint, pull upward on the

head restraint. To lower the head restraint, push

the adjustment button, located at the base of head

restraint, and push downward on the head

restraint.

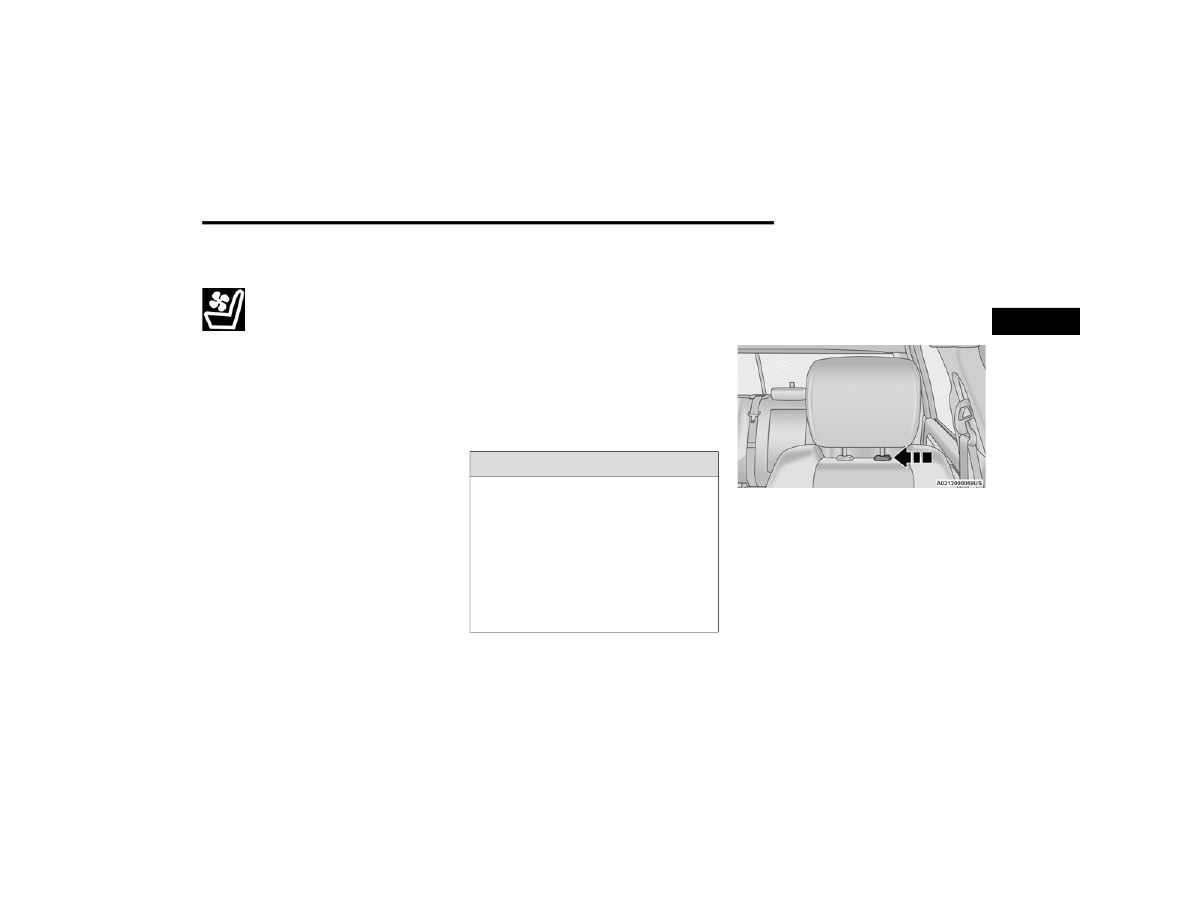

Head Restraint Adjustment Button Location

NOTE:

Do not reposition the head restraint 180 degrees

to the incorrect position in an attempt to gain addi

-

tional clearance to the back of the head.

WARNING!



All occupants, including the driver, should not

operate a vehicle or sit in a vehicle’s seat until

the head restraints are placed in their proper

positions in order to minimize the risk of neck

injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a vehicle

with the head restraints improperly adjusted

or removed could cause serious injury or

death in the event of a collision.

2

36

GETTING TO KNOW YOUR VEHICLE



Rear Head Restraint Adjustment

The rear seats are equipped with adjustable and

removable head restraints. To raise the head

restraint, pull upward on the head restraint.

To lower the head restraint, push the adjustment

button located on the base of the head restraint

and push downward on the head restraint.

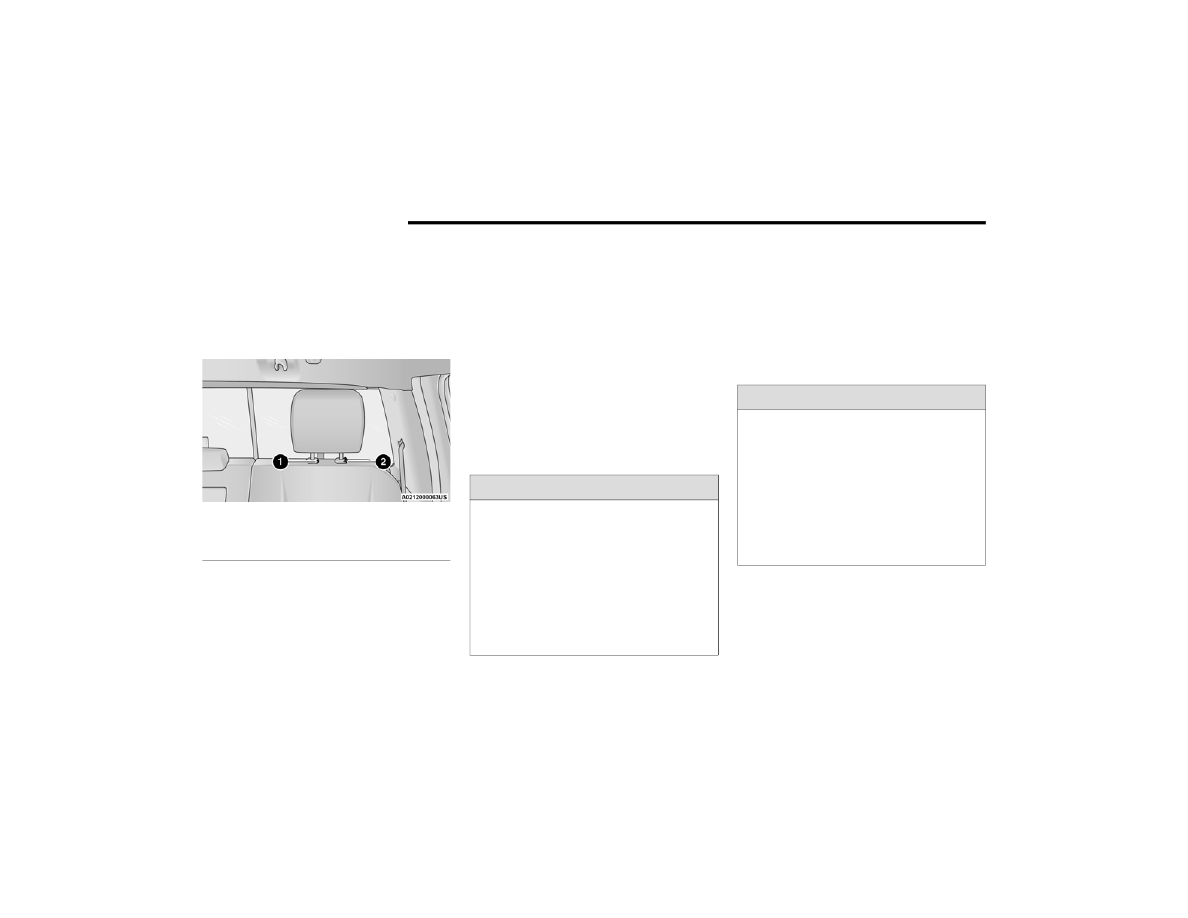

Release/Adjustment Buttons

NOTE:



The rear center head restraint (Crew Cab and

Quad Cab) has only one adjustment position

that is used to aid in the routing of a tether

Ú

page 224.



Do not reposition the head restraint

180 degrees to the incorrect position in an

attempt to gain additional clearance to the back

of the head.

Front Head Restraint Removal

To remove the head restraint, raise it up as far as

it can go. Then, push the adjustment button and

the release button at the base of each post while

pulling the head restraint up. To reinstall the head

restraint, put the head restraint posts into the

holes. Then, adjust it to the appropriate height.

NOTE:

Do not reposition the head restraint 180 degrees

to the incorrect position in an attempt to gain addi

-

tional clearance to the back of the head.

Rear Head Restraint Removal

To remove the head restraint, push the adjustment

button and the release button while pulling upward

on the whole assembly. To reinstall the head

restraint, put the head restraint posts into the

holes and adjust it to the appropriate height.

NOTE:

To remove outboard restraints, the rear seat

bottom must be folded up.

1 — Release Button
2 — Adjustment Button

WARNING!



A loose head restraint thrown forward in a colli

-

sion or hard stop could cause serious injury or

death to occupants of the vehicle. Always

securely stow removed head restraints in a

location outside the occupant compartment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

WARNING!



A loose head restraint thrown forward in a colli

-

sion or hard stop could cause serious injury or

death to occupants of the vehicle. Always

securely stow removed head restraints in a

location outside the occupant compartment.



ALL the head restraints MUST be reinstalled in

the vehicle to properly protect the occupants.

Follow the reinstallation instructions above

prior to operating the vehicle or occupying a

seat.

GETTING TO KNOW YOUR VEHICLE

37

DRIVER ADJUSTABLE PEDALS —

IF EQUIPPED

The adjustable pedals system is designed to allow

a greater range of driver comfort for steering wheel

tilt and seat position. This feature allows the brake

and accelerator pedals to move toward or away

from the driver to provide improved position with

the steering wheel.
The adjustable pedal switch is located to the left

side of the steering column.

Adjustable Pedals Switch



The pedals cannot be adjusted when the vehicle

is in REVERSE or when the Cruise Control

system is on. If there is an attempt to adjust the

pedals when the system is locked out, the

following messages will appear (on vehicles

equipped with an instrument cluster display):



Adjustable Pedal Disabled — Cruise Control

Engaged



Adjustable Pedal Disabled — Vehicle In

Reverse

NOTE:



Always adjust the pedals to a position that

allows full movement of the pedal.



Further small adjustments may be necessary to

find the best possible seat/pedal position.

MIRRORS

I

NSIDE

 R

EARVIEW

 M

IRROR

Manual Mirror — If Equipped

The mirror head can be adjusted up, down, left,

and right. The mirror should be adjusted to center

on the view through the rear window.

WARNING!

Do not adjust the pedals while the vehicle is

moving. You could lose control and have an

accident. Always adjust the pedals while the

vehicle is parked.

CAUTION!

Do not place any article under the adjustable

pedals or impede its ability to move, as it may

cause damage to the pedal controls. Pedal

travel may become limited if movement is

stopped by an obstruction in the adjustable

pedal's path.

2

38

GETTING TO KNOW YOUR VEHICLE



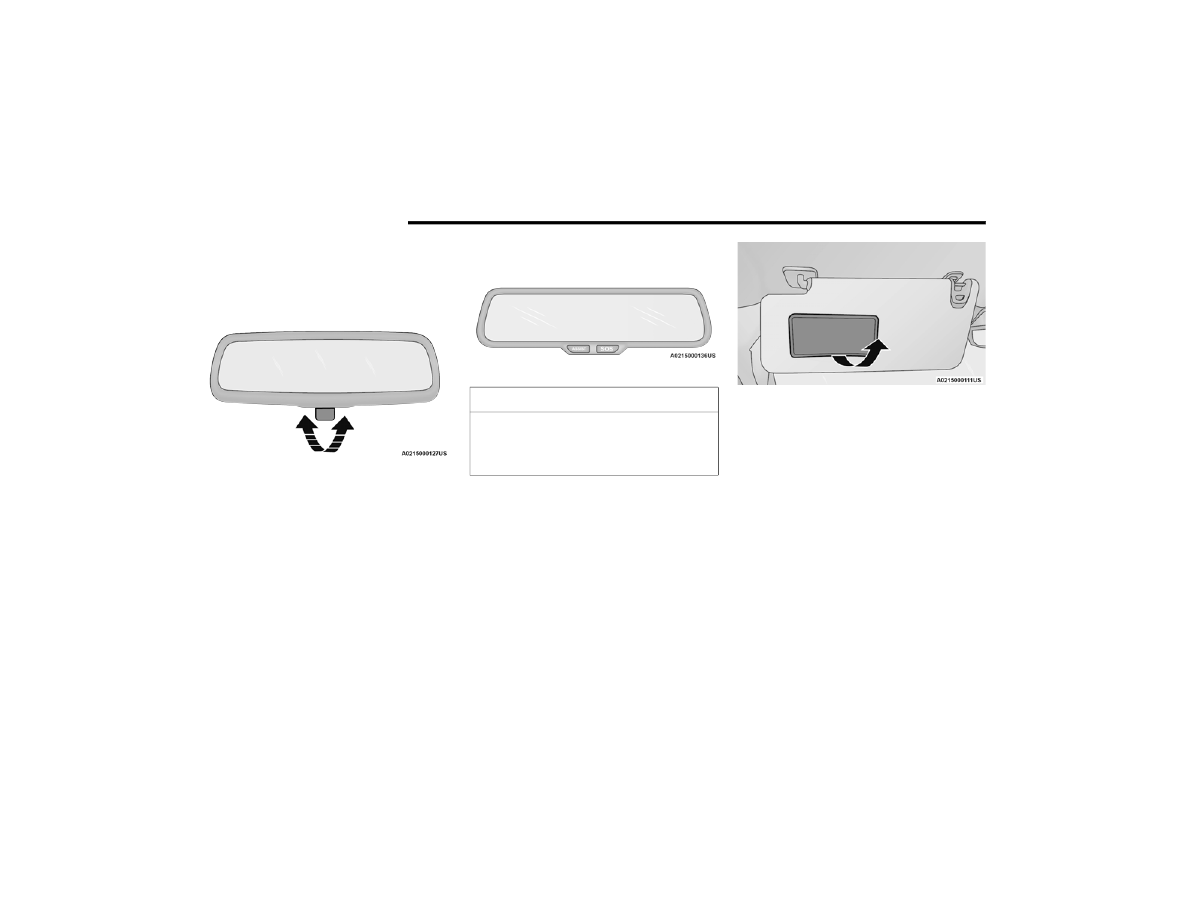

Headlight glare from vehicles behind you can be

reduced by moving the small control under the

mirror to the night position (toward the rear of the

vehicle). The mirror should be adjusted while set in

the day position (toward the windshield).

Adjusting Manual Mirror

Automatic Dimming Mirror — If Equipped

The rearview mirror can be adjusted up, down, left,

and right. The mirror should be adjusted to center

on the view through the rear window.
This mirror automatically adjusts for headlight

glare from vehicles behind you.

NOTE:

The Automatic Dimming Mirror feature is disabled

when the vehicle is in REVERSE to improve the

driver’s rear view.

The Automatic Dimming feature can be turned on

or off through the touchscreen.

Automatic Dimming Mirror

I

LLUMINATED

 V

ANITY

 M

IRROR

 —

I

F

 E

QUIPPED

To access an illuminated vanity mirror, flip down

one of the visors and lift the cover.

Illuminated Vanity Mirror

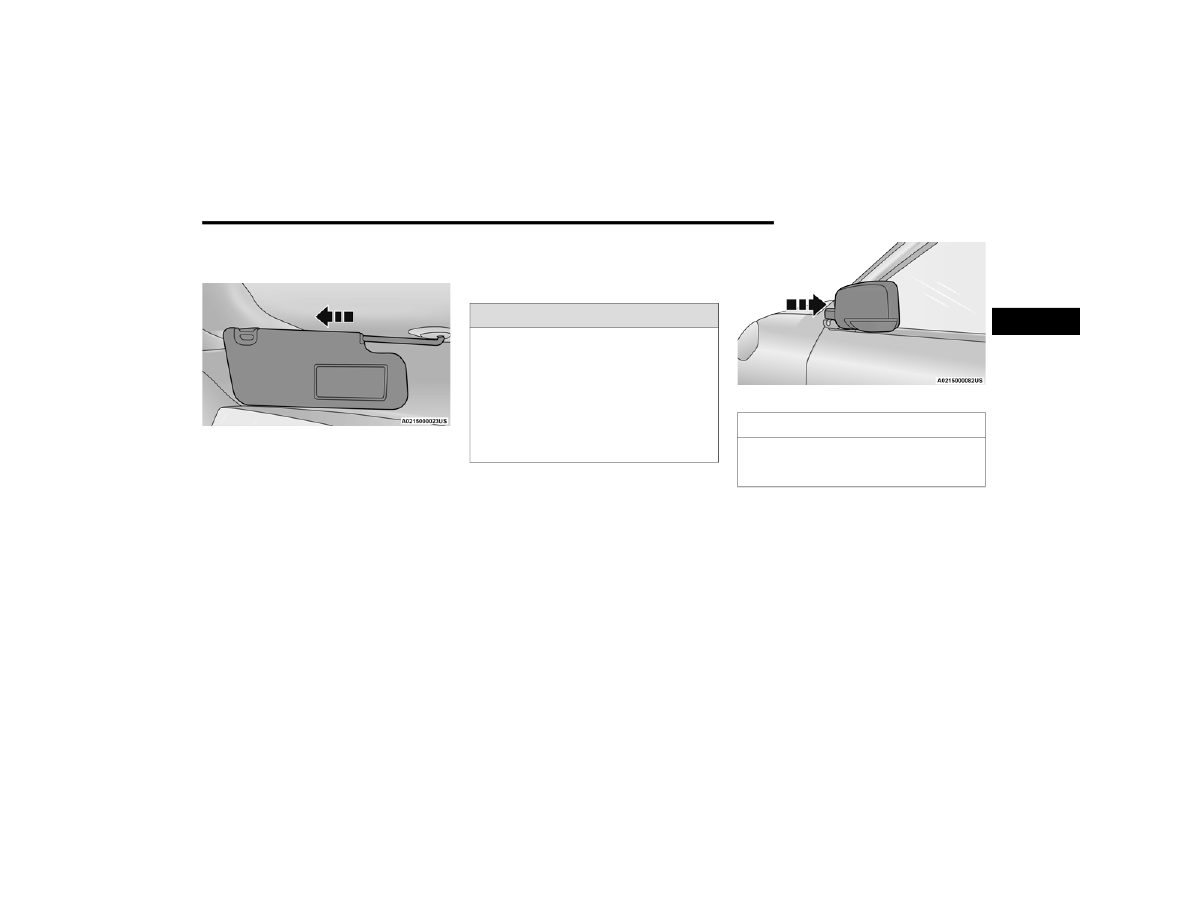

“Slide-On-Rod” Features Of Sun Visor —

If Equipped

The sun visor “Slide-On-Rod” feature allows for

additional flexibility in positioning the sun visor to

block out the sun.
1. Fold down the sun visor.
2. Unclip the visor from the corner clip.
3. Pivot the sun visor toward the side window.

CAUTION!

To avoid damage to the mirror during cleaning,

never spray any cleaning solution directly onto

the mirror. Apply the solution onto a clean cloth

and wipe the mirror clean.

GETTING TO KNOW YOUR VEHICLE

39

4. Extend the sun visor for additional sun

blockage.

“Slide-On-Rod” Extender

NOTE:

The sun visor can also be extended while the sun

visor is against the windshield for additional sun

blockage through the front of the vehicle.

O

UTSIDE

 M

IRRORS



The outside mirror(s) can be adjusted to the center

of the adjacent lane of traffic to achieve the

optimal view.

NOTE:

If your vehicle is equipped with puddle lamps

under the outside mirrors, they can be turned off

through the Uconnect system

Ú

page 150.

Outside Mirrors Folding Feature

All outside mirrors are designed to be able to be

manually folded both forward and rearward to

prevent damage.

Folding Mirror

D

RIVER

'

S

 O

UTSIDE

 A

UTOMATIC



D

IMMING

 M

IRROR

 — I

F

 E

QUIPPED

The driver’s outside mirror will automatically adjust

for glare from vehicles behind you. This feature is

controlled by the inside Automatic Dimming mirror

and will automatically adjust for headlight glare

when the inside mirror adjusts.

WARNING!

Vehicles and other objects seen in the

passenger side convex mirror will look smaller

and farther away than they really are. Relying too

much on your passenger side convex mirror

could cause you to collide with another vehicle

or other object. Use your inside mirror when

judging the size or distance of a vehicle seen in

the passenger side convex mirror. Some vehicles

will not have a convex passenger side mirror.

CAUTION!

It is recommended to fold the mirrors into the

full rearward position to resist damage when

entering a car wash or a narrow location.

2

40

GETTING TO KNOW YOUR VEHICLE



P

OWER

 M

IRRORS

 — I

F

 E

QUIPPED



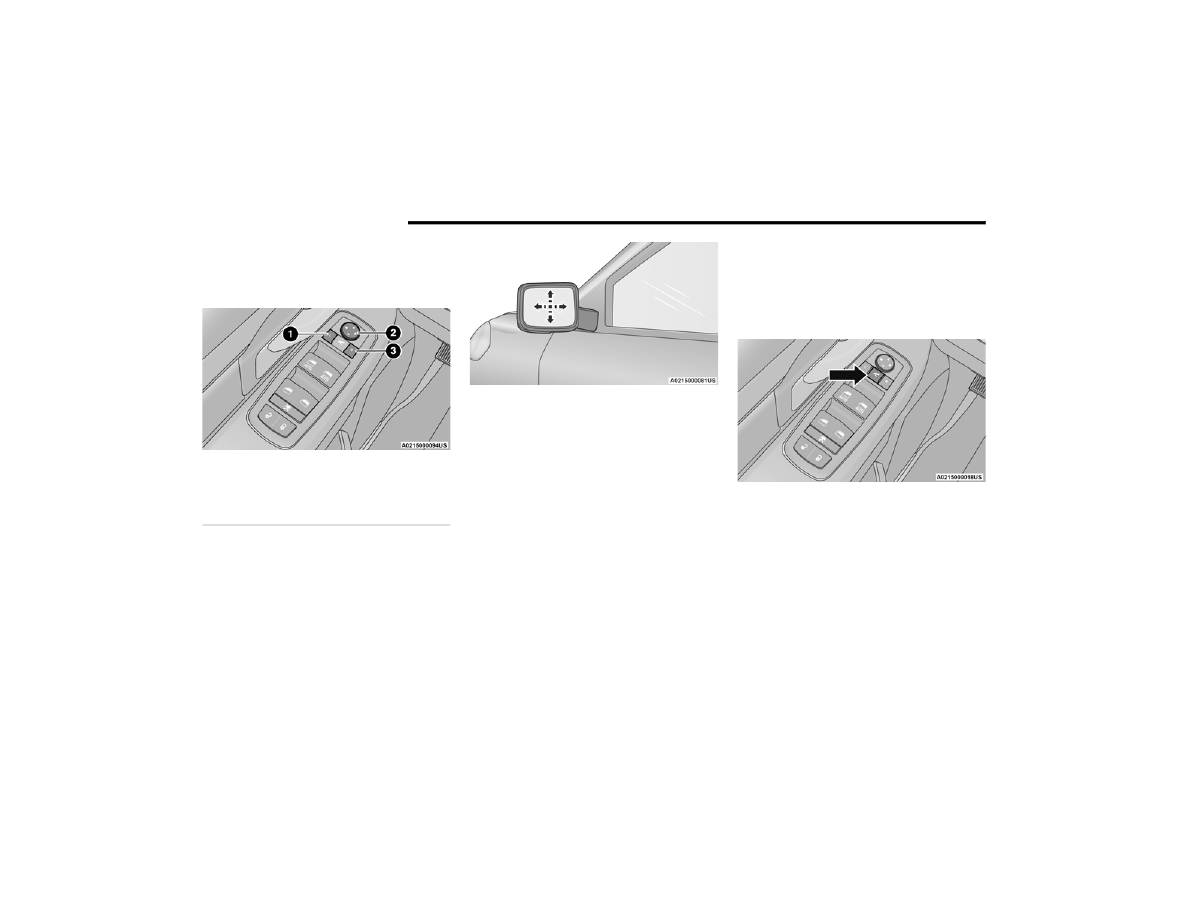

The controls for the power mirrors are located on

the driver's door trim panel.

Power Mirror Controls

The power mirror controls consist of mirror select

buttons and a four-way mirror control switch.
To adjust a mirror, push either the L (left) or

R (right) button to select the mirror that you want

to adjust.
Using the mirror control switch, push on any of the

four arrows for the direction that you want the

mirror to move.

Power Mirror Movement

P

OWER

 F

OLDING

 O

UTSIDE

 M

IRRORS



F

OR

 S

TANDARD

 — I

F

 E

QUIPPED

The power folding mirrors can be folded rearward

and unfolded into the normal driving position.
The switch for the power folding mirrors is located

between the power mirror switches L (left) and

R (right). Push the switch once and the mirrors will

fold in, push the switch a second time and the

mirrors will return to the normal driving position.

If the mirror is manually folded after a powered

cycle, a potential extra button push is required to

get the mirrors back to the normal driving position.

If the mirror does not fold automatically, check for

ice or dirt buildup at the pivot area, which can

cause excessive drag.

Power Folding Mirror Switch

Resetting The Power Folding Outside Mirrors
You may need to reset the power folding mirrors if

the following occurs:



The mirrors are accidentally blocked while

folding.



The mirrors are accidentally manually

folded/unfolded (by hand or by pushing the

power folding mirror switch).

1 — Left Mirror Selection
2 — Mirror Direction Control
3 — Right Mirror Selection

GETTING TO KNOW YOUR VEHICLE

41



The mirrors come out of the unfolded position.



The mirrors shake and vibrate at normal driving

speeds.

To reset the power folding mirrors: Fold and unfold

them by pushing the button (this may require

multiple attempts). This resets them to their

normal driving position.

T

RAILER

 T

OWING

 M

IRRORS

 —

I

F

 E

QUIPPED



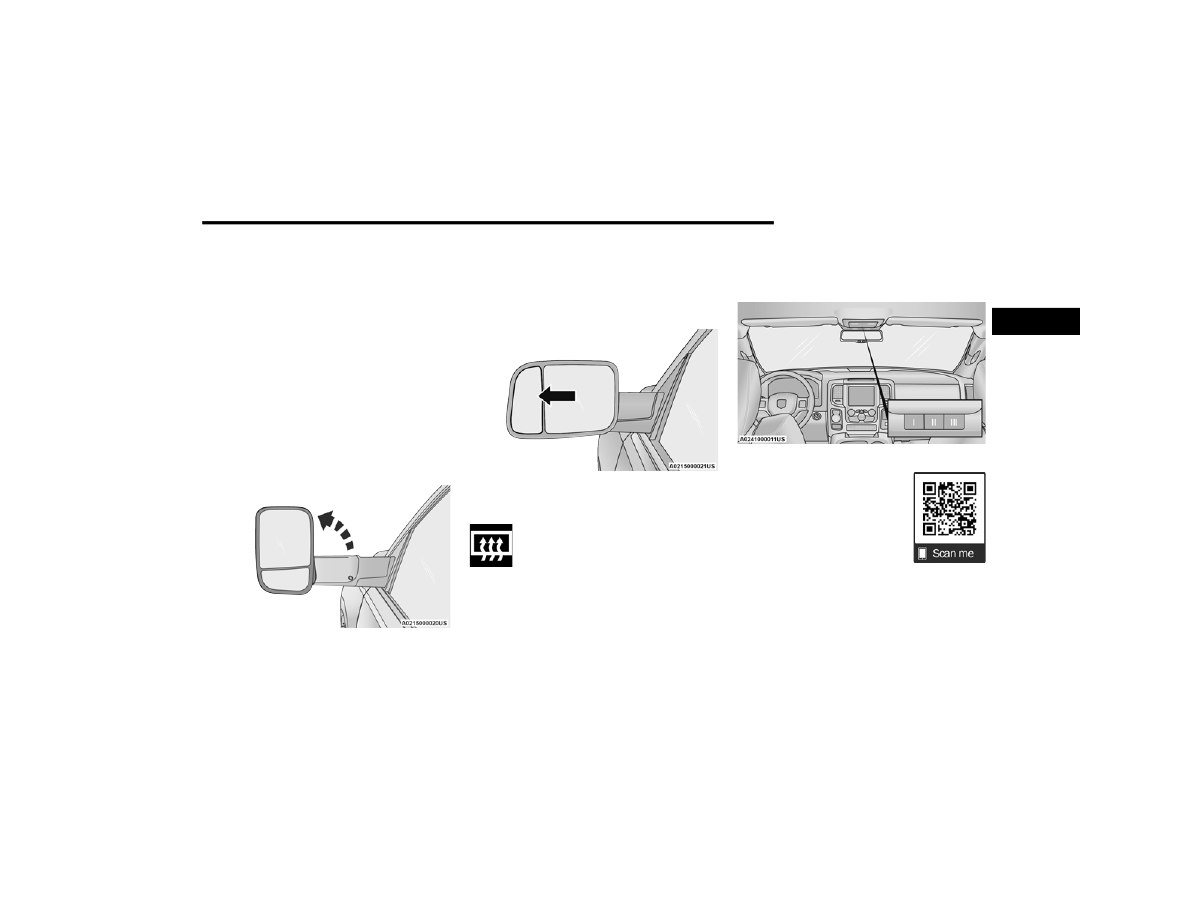

These mirrors are designed with an adjustable

mirror head to provide a greater vision range when

towing extra-wide loads. To change position

inboard or outboard, the mirror head should be

rotated (flipped in or out).

Trailer Towing Position

NOTE:

Fold the trailer towing mirrors rearward prior to

entering an automated car wash.
A small blindspot mirror is located next to the main

mirror and can be adjusted manually.

Blindspot Mirror

H

EATED

 M

IRRORS

 — I

F

 E

QUIPPED



These mirrors are heated to melt frost or

ice. This feature will be activated

whenever you turn on the rear window

defroster (if equipped)

Ú

page 54.

UNIVERSAL GARAGE DOOR OPENER

(HOMELINK®) — IF EQUIPPED

HomeLink® Buttons

Use this QR code to access your

digital experience.



HomeLink® replaces up to

three hand-held transmitters

that operate devices such as

garage door openers, motorized

gates, lighting, or home security

systems. The HomeLink® unit is powered by your

vehicle’s 12 Volt battery.



The HomeLink® buttons that are located in the

overhead console or sunvisor designate the

three different HomeLink® channels.

2

42

GETTING TO KNOW YOUR VEHICLE





To operate HomeLink®, push and release any

of the programmed HomeLink® buttons. These

buttons will activate the devices they are

programmed to with each press of the corre

-

sponding HomeLink® button.

NOTE:

HomeLink® is disabled when the Vehicle Security

system is active

Ú

page 353.

B

EFORE

 Y

OU

 B

EGIN

 P

ROGRAMMING



H

OME

L

INK

®

For efficient programming and accurate

transmission of the Radio Frequency (RF) signal, it

is recommended that a new battery be placed in

the hand-held transmitter of the device that is

being programmed to the HomeLink® system.

Make sure your hand-held transmitter is

programmed to activate the device you are trying

to program your HomeLink® button to.
Ensure that your vehicle is parked outside of the

garage before you begin programming.
It is recommended that you erase all the channels

of your HomeLink® before you use it for the first

time.

E

RASING

 A

LL

 T

HE

 H

OME

L

INK

®

C

HANNELS

To erase the channels, follow this procedure:
1. Place the ignition switch into the ON/RUN

position.

2. Push and hold the two outside HomeLink®

buttons (I and III) for up to 20 seconds.

The instrument cluster display will display

“CLEARING CHANNELS.” Release the buttons

when “CHANNELS CLEARED” appears on the

display.

NOTE:

Erasing all channels should only be performed

when programming HomeLink® for the first time.

Do not erase channels when programming addi

-

tional buttons.

I

DENTIFYING

 W

HETHER

 Y

OU

 H

AVE

 A

R

OLLING

 C

ODE

 O

R

 N

ON

-R

OLLING

 C

ODE



D

EVICE

Before programming a device to one of your

HomeLink® buttons, you must determine whether

the device has a rolling code or non-rolling code.

Rolling Code Devices
To determine if your device has a rolling code, a

good indicator is its manufacturing date. Typically,

devices manufactured after 1995 have rolling

codes. A device with a rolling code will also have a

“LEARN” or “TRAIN” button located where the

antenna is attached to the device. The button may

not be immediately visible when looking at the

device. The name and color of the button may vary

slightly by manufacturer.

NOTE:

The “LEARN” or “TRAIN” button is not the button

you normally use to operate the device.
Non-rolling Code Devices
Most devices manufactured before 1995 will not

have a rolling code. These devices will also not

have a “LEARN” or “TRAIN” button.

P

ROGRAMMING

 H

OME

L

INK

® T

O

 A

G

ARAGE

 D

OOR

 O

PENER

To program any of the HomeLink® buttons to

activate your garage door opener motor, follow

these steps:
