GETTING TO KNOW YOUR INSTRUMENT PANEL

123

Current Gear



Off (D)



On (D1, D2, D3,...)

Odometer



No Decimal Point



Decimal Point

Defaults (Restores All Settings To Default Settings)



Cancel



Restore

Upper Left or Right

None

Time

Current Econ

Compass

Range

Trip A Distance

Outside Temp Average Econ

Trip B Distance

Trailer Trip –

If Equipped

Oil Pressure –

If Equipped

Oil

Temperature –

If Equipped

Trailer Brake –

If Equipped

Coolant Temp

– If Equipped

Battery

Voltage –

If Equipped

Transmission

Temperature –

If Equipped

Oil Life –

If Equipped

Favorite Menus

Speedometer

Vehicle Info

Performance

Off Road

Driver Assist

(show/hide) –

If Equipped

Fuel Economy

(show/hide)

Trip Info

(show/hide)

Trailer Tow –

If Equipped

(show/hide)

Audio (show/

hide)

Messages

(Stored)

Settings

Diagnostics

Left Side and Right Side – If Equipped

None

Range To

Empty

Average Econ

Oil Temp

Transmission

Temp

Coolant Temp

Oil Life

Menu Icon

Lower Left and Lower Right – If Equipped

None

Time

Current Econ

Compass

Range To

Empty

Trip A Distance

Outside Temp Average Econ

Trip B Distance

Trailer Trip –

If Equipped

Trailer Brake –

If Equipped

Oil Pressure

Coolant

Temperature

Oil

Temperature

Battery

Voltage

Transmission

Temperature

Oil Life

3

124

GETTING TO KNOW YOUR INSTRUMENT PANEL



H

EAD

 U

P

 D

ISPLAY

 (HUD) —

I

F

 E

QUIPPED



NOTE:

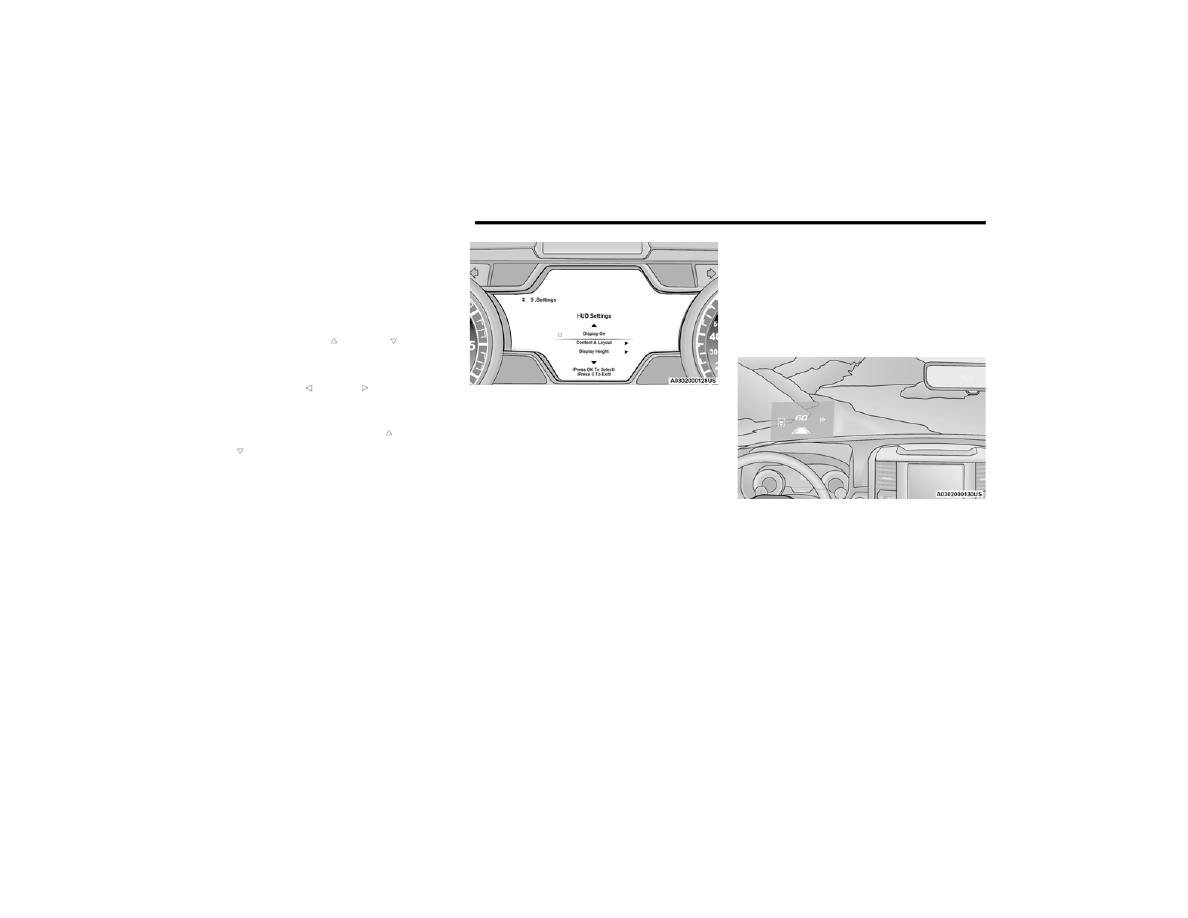

The HUD feature Settings are available at any

vehicle speed.
Push and release the up   or down   arrow

button until the Settings Menu icon/title is

highlighted in the instrument cluster display. Push
and release the left   or right   arrow button

until the HUD Menu icon/title is highlighted in the

instrument cluster display. Push and release the
OK button to enter HUD. Use the up   or
down   arrow button to select a setting, then

push and release the OK button to adjust the

setting.



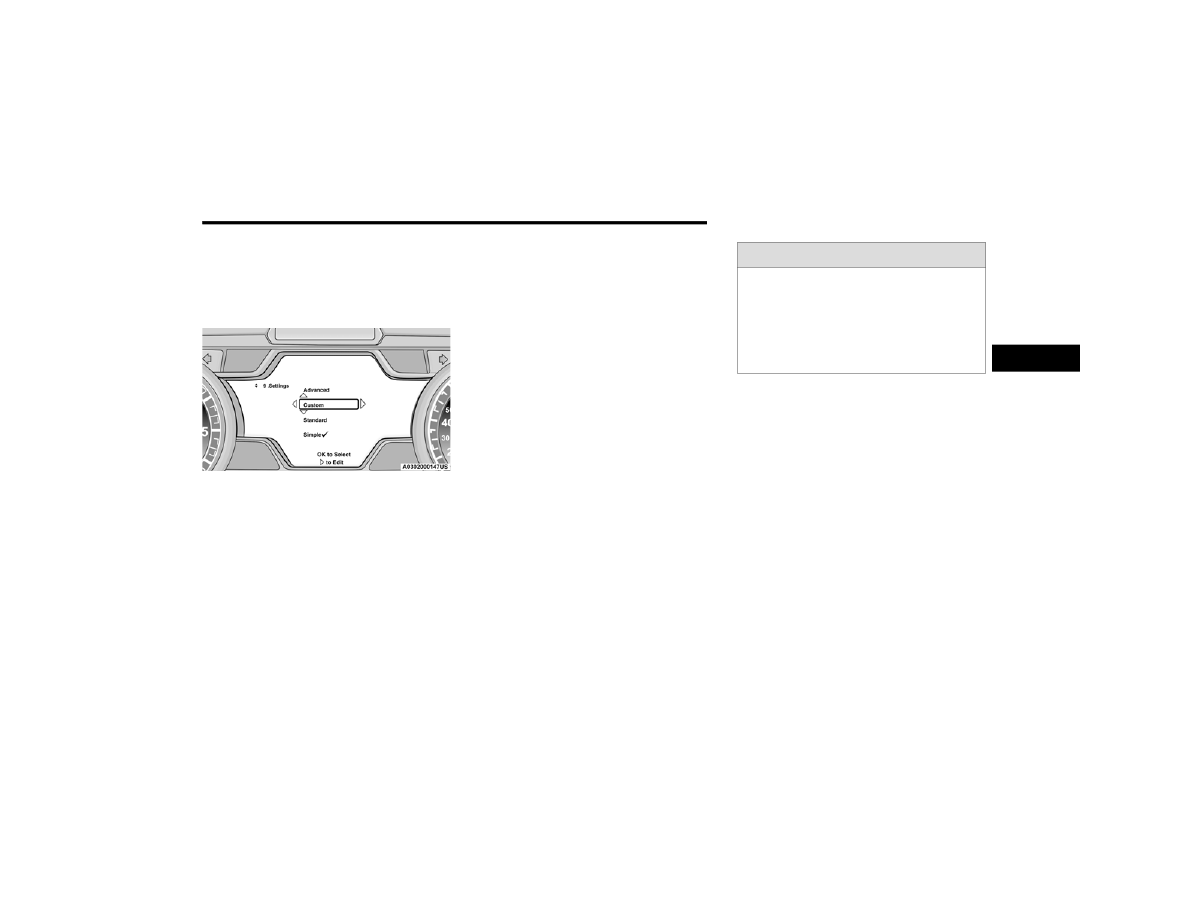

Content and Layout
When “Display On” is selected, the HUD will

display on the windshield. When it is not

selected, no display on the windshield.

HUD ON/OFF



Simple: Speed, Speed Limit



Standard: Speed, Speed Limit, Navigation

When “Standard” mode is selected, the HUD

image is split into thirds with the speed limit

indicator shown to the left, vehicle speed in the

center, and turn-by-turn navigation to the right.



Advanced: Speed, Speed Limit, Navigation,

Driver Assist (ACC/Cruise, LaneSense,

Highway Assist/Highway Assist+), Gear

Advanced Mode

GETTING TO KNOW YOUR INSTRUMENT PANEL

125

When “Advanced” mode is selected, the HUD

displays the vehicle speed, turn-by-turn naviga

-

tion, speed limit, driver assist function(s), and

current gear.



Custom

Custom HUD Layout



Custom 1: Speed, Speed Limit



Custom 2: Speed, Speed Limit, Navigation



Custom 3: Speed, Speed Limit, Navigation,

Driver Assist (ACC/Cruise, LaneSense,

Highway Assist/Highway Assist+)



Custom 4: Speed, Speed Limit, Navigation,

Driver Assist (ACC/Cruise, LaneSense,

Highway Assist/Highway Assist+), Gear



Display Height



Brightness

NOTE:



The HUD basic settings (Brightness, Display

Height and Non Custom layouts), are controlled

through the Settings Screen in the Instrument

Cluster

Ú

page 115.



HUD custom content layout preferences can be

selected through your touchscreen. For more

information, please refer to your Uconnect

Owner’s Manual Supplement.

D

IESEL

 P

ARTICULATE

 F

ILTER

 (DPF)

M

ESSAGES



This engine meets all required diesel engine

emissions standards. To achieve these emissions

standards, your vehicle is equipped with a

state-of-the-art engine and exhaust system. These

systems are seamlessly integrated into your

vehicle and managed by the Powertrain Control

Module (PCM). The PCM manages engine

combustion to allow the exhaust system’s catalyst

to trap and burn Particulate Matter (PM)

pollutants, with no input or interaction on your part.

Your vehicle has the ability to alert you to

additional maintenance required on your vehicle or

engine. Refer to the following messages that may

be displayed on your instrument cluster:



Exhaust Filter XX% Full Safely Drive at Highway

Speeds to Remedy — This message will be

displayed in the instrument cluster if the

exhaust particulate filter reaches 80% of its

maximum storage capacity. Under conditions of

exclusive short duration and low speed driving

cycles, your diesel engine and exhaust

after-treatment system may never reach the

conditions required to cleanse the filter to

remove the trapped PM. If this occurs, the

“Exhaust Filter XX% Full Safely Drive at Highway

Speeds to Remedy” message will be displayed

in the instrument cluster display.

WARNING!

A hot exhaust system can start a fire if you park

over materials that can burn, such as grass or

leaves, and those items that come into contact

with your exhaust system. Do not park or

operate your vehicle in areas where your

exhaust system can contact anything that can

burn.

3

126

GETTING TO KNOW YOUR INSTRUMENT PANEL



If this message is displayed, you will hear one

chime to assist in alerting you of this condition.

By simply driving your vehicle at highway speeds

for up to 20 minutes, you can remedy the condi

-

tion in the particulate filter system and allow

your diesel engine and exhaust after-treatment

system to cleanse the filter to remove the

trapped PM and restore the system to normal

operating condition.



Exhaust System — Regeneration In Process

Exhaust Filter XX% Full — This message indi

-

cates that the DPF is self-cleaning. Maintain

your current driving condition until regeneration

is completed.



Exhaust System — Regeneration

Completed — This message indicates that the

DPF self-cleaning is completed. If this message

is displayed, you will hear one chime to assist in

alerting you of this condition.



Exhaust Service Required — See Dealer

Now — This messages indicates regeneration

has been disabled due to a system malfunction.

At this point the engine Powertrain Control

Module (PCM) will register a fault code, the

instrument panel will display a MIL light.



Exhaust Filter Full — Power Reduced

See Dealer — This message indicates the PCM

has derated the engine to limit the likelihood of

permanent damage to the after-treatment

system. If this condition is not corrected and a

dealer service is not performed, extensive

exhaust after-treatment damage can occur. To

correct this condition it will be necessary to have

your vehicle serviced by an authorized dealer.

NOTE:

Failing to follow the oil change indicator, changing

your oil and resetting the oil change indicator by

0 miles remaining will prevent the diesel exhaust

filter from performing it's cleaning routine. This will

shortly result in a Malfunction Indicator Light (MIL)

and reduced engine power. Only an authorized

dealer will be able to correct this condition.

D

ISPLAYS

When the appropriate conditions exist, the

instrument cluster display displays the following

messages:



System Setup Unavailable – Vehicle Not in Park



System Setup Unavailable – Vehicle in Motion



Exhaust Filter Full Safely Drive at Highway

Speeds To Remedy



Exhaust Filter XX% Full – Power Reduced See

Dealer



Exhaust Service Required – See Dealer Now



Exhaust System – Filter XX% Full Service

Required See Dealer



Exhaust System – Regeneration In Process

Exhaust Filter XX% Full



Exhaust System – Regeneration Completed



Engine Will Not Restart in XXXX mi DEF Low

Refill Soon



Engine Will Not Restart in XXXX mi Refill DEF



Engine Will Not Restart Refill DEF



Service DEF System See Dealer



Incorrect DEF Detected See Dealer



Engine Will Not Restart in XXX mi Service DEF

See Dealer



Engine Will Not Restart Service DEF System See

Dealer

CAUTION!

See an authorized dealer, as damage to the

exhaust system could occur soon with continued

operation.

CAUTION!

See an authorized dealer, as damage to the

exhaust system could occur soon with continued

operation.

GETTING TO KNOW YOUR INSTRUMENT PANEL

127

D

IESEL

 E

XHAUST

 F

LUID

 (DEF)

W

ARNING

 M

ESSAGES

Your vehicle will begin displaying warning

messages when the DEF level reaches a driving

range of approximately 500 miles (800 km). If the

following warning message sequence is ignored,

your vehicle may not restart unless DEF is added

with in the displayed mileage shown in the cluster

message.



Engine Will Not Restart in XXXX mi DEF Low

Refill Soon — This message will display when

DEF driving range is less than 500 miles, DEF

fluid top off is required within the displayed

mileage. The message will be displayed in the

cluster during vehicle start up with the current

allowed mileage and accompanied by a single

chime. The remaining mileage can be pulled up

anytime in the “Messages” list within the instru

-

ment cluster display.



Engine Will Not Restart in XXXX mi Refill

DEF — This message will display when DEF

driving range is less than 200 miles. It is also

displayed at 150 miles and 100 miles. DEF fluid

top off is required within the displayed mileage.

The message will be displayed in the instrument

cluster display during vehicle start up with an

updated distance mileage, and it will be accom

-

panied by a single chime. Starting at 100 miles,

remaining range will be continuously displayed

while operating the vehicle. Chimes will also

accompany the 75, 50 and 25 mile remaining

distances. The DEF Low telltale will be on contin

-

uously until DEF fluid is topped off.



Engine Will Not Restart Refill DEF — This

message will display when the DEF driving range

is less than one mile, DEF fluid top off is

required or the engine will not restart. The

message will be displayed in the instrument

cluster display during vehicle start up, and it will

be accompanied by a single chime. The DEF Low

telltale will be illuminated continuously until

DEF fluid tank is filled with a minimum of two

gallons of DEF.

D

IESEL

 E

XHAUST

 F

LUID

 (DEF) F

AULT



W

ARNING

 M

ESSAGES

There are different messages which are displayed

if the vehicle detects that the DEF system has been

filled with a fluid other than DEF, has experienced

component failures, or when tampering has been

detected.
When the DEF system needs to be serviced the

following warnings will display:



Service DEF System See Dealer — This message

will display when the fault is initially detected

and each time the vehicle is started. The

message will be accompanied by a single chime

and the Malfunction Indicator Light. We recom

-

mend you drive to the nearest authorized dealer

and have your vehicle serviced immediately. If

not corrected in 50 miles, vehicle will enter the

“Engine Will not restart in XXX mi Service DEF

See dealer” warning stage and message.



Incorrect DEF Detected See Dealer — This

message will display if the DEF system has

detected the incorrect fluid has been introduced

to the DEF tank. The message will be accompa

-

nied by a single chime. We recommend you

drive to your nearest authorized dealer and

have your vehicle serviced immediately. If not

corrected in 30 miles, vehicle will enter the

“Engine Will not restart in XXX mi Service DEF

See dealer” warning stage and message.



Engine Will Not Restart in XXX mi Service DEF

See Dealer — This message is first displayed if

the fault detected is not serviced after 50 miles

of operation. It is also displayed at 150 miles,

125 miles and 100 miles. System service is

required within the displayed mileage. The

message will be displayed during vehicle start

up with an updated distance mileage, and it will

be accompanied by a single chime. Starting at

100 miles, remaining range will be continuously

displayed while operating the vehicle. Chimes

will also accompany the 75, 50 and 25 mile

remaining distances. We recommend you drive

to the nearest authorized dealer and have your

vehicle serviced immediately.

3

128

GETTING TO KNOW YOUR INSTRUMENT PANEL





Engine Will Not Restart Service DEF System See

Dealer — This message will display if DEF

system issue detected is not serviced during the

allowed period. Your engine will not restart

unless your vehicle is serviced by an authorized

dealer. This message will be displayed when

under 1 mile until engine will not start and each

time the vehicle is started, and will be continu

-

ously displayed. The message will be accompa

-

nied by a single chime. Your Malfunction

Indicator Light will be continuously illumined.

We highly recommend you drive to the nearest

authorized dealer if the message appears while

engine is running.



Engine Will Not Start Service DEF System See

Dealer — This message will display when the

fault detected is not serviced after the Engine

will not restart Service DEF System See Dealer

message is displayed on the next subsequent

restart. Your engine will not start unless your

vehicle is serviced by an authorized dealer. The

message will be accompanied by a single

chime. Your Malfunction Indicator Light will be

continuously illuminated. If the message

appears and you can not start the engine, we

recommend having your vehicle towed to the

nearest authorized dealer immediately.

B

ATTERY

 S

AVER

 O

N

/B

ATTERY

 S

AVER



M

ODE

 M

ESSAGE

 — E

LECTRICAL

 L

OAD



R

EDUCTION

 A

CTIONS

 — I

F

 E

QUIPPED



This vehicle is equipped with an Intelligent Battery

Sensor (IBS) to perform additional monitoring of

the electrical system and status of the vehicle

battery.
In cases when the IBS detects charging system

failure, or the vehicle battery conditions are

deteriorating, electrical load reduction actions will

take place to extend the driving time and distance

of the vehicle. This is done by reducing power to or

turning off non-essential electrical loads.
Load reduction is only active when the engine is

running. It will display a message if there is a risk

of battery depletion to the point where the vehicle

may stall due to lack of electrical supply, or will not

restart after the current drive cycle.
When load reduction is activated, the message

“Battery Saver On Some Systems May Have

Reduced Power” will appear in the instrument

cluster.

These messages indicate the vehicle battery has a

low state of charge and continues to lose electrical

charge at a rate that the charging system cannot

sustain.

NOTE:



The charging system is independent from load

reduction. The charging system performs a diag

-

nostic on the charging system continuously.



If the Battery Charge Warning Light is on it may

indicate a problem with the charging system

Ú

page 131.

The electrical loads that may be switched off

(if equipped), and vehicle functions which can be

affected by load reduction:



Heated Seats / Vented Seats / Heated Wheel



Rear Defroster And Heated Mirrors



HVAC System



115 Volts AC Power Inverter System



Audio and Telematics System

GETTING TO KNOW YOUR INSTRUMENT PANEL

129

Loss of the battery charge may indicate one or

more of the following conditions:



The charging system cannot deliver enough

electrical power to the vehicle system because

the electrical loads are larger than the capability

of charging system. The charging system is still

functioning properly.



Turning on all possible vehicle electrical loads

(e.g. HVAC to max settings, exterior and interior

lights, overloaded power outlets +12 Volts, 115

Volts AC, USB ports) during certain driving condi

-

tions (city driving, towing, frequent stopping).



Installing options like additional lights, upfitter

electrical accessories, audio systems, alarms

and similar devices.



Unusual driving cycles (short trips separated by

long parking periods).



The vehicle was parked for an extended period

of time (weeks, months).



The battery was recently replaced and was not

charged completely.



The battery was discharged by an electrical load

left on when the vehicle was parked.



The battery was used for an extended period

with the engine not running to supply radio,

lights, chargers, +12 Volt portable appliances

like vacuum cleaners, game consoles and

similar devices.

What to do when an electrical load reduction

action message is present (“Battery Saver On” or

“Battery Saver Mode”)
During a trip:



Reduce power to unnecessary loads if possible:



Turn off redundant lights (interior or exte

-

rior).



Check what may be plugged in to power

outlets +12 Volts, 115 Volts AC, USB ports.



Check HVAC settings (blower, temperature).



Check the audio settings (volume).

After a trip:



Check if any aftermarket equipment was

installed (additional lights, upfitter electrical

accessories, audio systems, alarms) and review

specifications if any (load and Ignition Off Draw

currents).



Evaluate the latest driving cycles (distance,

driving time and parking time).



The vehicle should have service performed if

the message is still present during consecutive

trips and the evaluation of the vehicle and

driving pattern did not help to identify the cause.

WARNING LIGHTS AND MESSAGES

The warning/indicator lights will illuminate in the

instrument panel together with a dedicated

message and/or acoustic signal when applicable.

These indications are indicative and precautionary

and as such must not be considered as exhaustive

and/or alternative to the information contained in

the Owner’s Manual, which you are advised to read

carefully in all cases. Always refer to the

information in this chapter in the event of a failure

indication. All active telltales will display first if

applicable. The system check menu may appear

different based upon equipment options and

current vehicle status. Some telltales are optional

and may not appear.

3

130

GETTING TO KNOW YOUR INSTRUMENT PANEL



R

ED

 W

ARNING

 L

IGHTS

Air Bag Warning Light

This warning light will illuminate to

indicate a fault with the air bag, and will

turn on for four to eight seconds as a bulb

check when the ignition is placed in the

ON/RUN or ACC/ON/RUN position. This light will

illuminate with a single chime when a fault with the

air bag has been detected, it will stay on until the

fault is cleared. If the light is either not on during

startup, stays on, or turns on while driving, have

the system inspected at an authorized dealer as

soon as possible.

Brake Warning Light

This warning light monitors various brake

functions, including brake fluid level and

parking brake application. If the brake

light turns on it may indicate that the

parking brake is applied, that the brake fluid level

is low, or that there is a problem with the Anti-Lock

Brake System reservoir.
If the light remains on when the parking brake has

been disengaged, and the fluid level is at the full

mark on the master cylinder reservoir, it indicates

a possible brake hydraulic system malfunction or

that a problem with the Brake Booster has been

detected by the Anti-Lock Brake System (ABS) /

Electronic Stability Control (ESC) system. In this

case, the light will remain on until the condition has

been corrected. If the problem is related to the

brake booster, the ABS pump will run when

applying the brake, and a brake pedal pulsation

may be felt during each stop.
The dual brake system provides a reserve braking

capacity in the event of a failure to a portion of the

hydraulic system. A leak in either half of the dual

brake system is indicated by the Brake Warning

Light, which will turn on when the brake fluid level

in the master cylinder has dropped below a

specified level.
The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level

conditions. The vehicle should have service

performed, and the brake fluid level checked.
If brake failure is indicated, immediate repair is

necessary.

Vehicles equipped with the Anti-Lock Brake System

(ABS) are also equipped with Electronic Brake

Force Distribution (EBD). In the event of an EBD

failure, the Brake Warning Light will turn on along

with the ABS Light. Immediate repair to the ABS

system is required.
Operation of the Brake Warning Light can be

checked by turning the ignition switch from the OFF

position to the ON/RUN position. The light should

illuminate for approximately two seconds. The light

should then turn off unless the parking brake is

applied or a brake fault is detected. If the light does

not illuminate, have the light inspected by an

authorized dealer.
The light also will turn on when the parking brake

is applied with the ignition switch in the ON/RUN

position.

NOTE:

This light shows only that the parking brake is

applied. It does not show the degree of brake appli

-

cation.

WARNING!

Driving a vehicle with the red brake light on is

dangerous. Part of the brake system may have

failed. It will take longer to stop the vehicle. You

could have a collision. Have the vehicle checked

immediately.

GETTING TO KNOW YOUR INSTRUMENT PANEL

131

Battery Charge Warning Light

This warning light will illuminate when the

battery is not charging properly. If it stays

on while the engine is running, there may

be a malfunction with the charging

system. Contact an authorized dealer as soon as

possible.
This indicates a possible problem with the

electrical system or a related component.

Door Open Warning Light

This indicator will illuminate when a door

is ajar/open and not fully closed.

NOTE:

If the vehicle is moving there will also be a single

chime.

Electronic Throttle Control (ETC)

Warning Light

This warning light will illuminate to

indicate a problem with the ETC system.

If a problem is detected while the vehicle

is running, the light will either stay on or

flash depending on the nature of the problem.

Cycle the ignition when the vehicle is safely and

completely stopped and the transmission is placed

in the PARK position. The light should turn off. If

the light remains on with the vehicle running, your

vehicle will usually be drivable; however, see an

authorized dealer for service as soon as possible.

NOTE:

This light may turn on if the accelerator and brake

pedals are pressed at the same time.
If the light continues to flash when the vehicle is

running, immediate service is required and you

may experience reduced performance, an

elevated/rough idle, or engine stall and your

vehicle may require towing. The light will come on

when the ignition is placed in the ON/RUN or ACC/

ON/RUN position and remain on briefly as a bulb

check. If the light does not come on during starting,

have the system checked by an authorized dealer.

Electric Power Steering (EPS) Fault

Warning Light

This warning light will turn on when

there's a fault with the EPS system

Ú

page 174.

Engine Coolant Temperature

Warning Light

This warning light warns of an

overheated engine condition. If the

engine coolant temperature is too high,

this indicator will illuminate and a single

chime will sound. If the temperature reaches the

upper limit, a continuous chime will sound for four

minutes or until the engine is able to cool,

whichever comes first.
If the light turns on while driving, safely pull over

and stop the vehicle. If the Air Conditioning (A/C)

system is on, turn it off. Also, shift the transmission

into NEUTRAL (N) and idle the vehicle. If the

temperature reading does not return to normal,

turn the engine off immediately and call for service

Ú

page 391.

Hood Open Warning Light

This warning light will illuminate when the

hood is ajar/open and not fully closed.

NOTE:

If the vehicle is moving, there will also be a single

chime.

WARNING!

Continued operation with reduced assist could

pose a safety risk to yourself and others. Service

should be obtained as soon as possible.

3

132

GETTING TO KNOW YOUR INSTRUMENT PANEL



Oil Pressure Warning Light

This warning light will illuminate, and a

chime will sound, to indicate low engine

oil pressure. If the light and chime turn on

while driving, safely stop the vehicle and

turn off the engine as soon as possible. After the

vehicle is safely stopped, restart the engine and

monitor the Oil Pressure Warning Light. If the Oil

Pressure Warning Light is still illuminated, turn the

engine OFF and contact an authorized dealer for

further assistance. Do not operate the vehicle until

the cause is corrected. If the lamp is no longer

illuminated, the engine can be operated but it is

recommended to take the vehicle to an authorized

dealer as soon as possible.
Do not operate the vehicle until the cause is

corrected. This light does not indicate how much oil

is in the engine. The engine oil level must be

checked under the hood.

Oil Temperature Warning Light

This warning light will illuminate to

indicate the engine oil temperature is

high. If the light turns on while driving,

stop the vehicle and shut off the engine

as soon as possible. Wait for oil temperature to

return to normal levels.

Seat Belt Reminder Warning Light

This warning light indicates when the

driver or passenger seat belt is

unbuckled. When the ignition is first

placed in the ON/RUN or ACC/ON/RUN

position and if the driver’s seat belt is unbuckled,

a chime will sound and the light will turn on. When

driving, if the driver or front passenger seat belt

remains unbuckled, the Seat Belt Reminder Light

will flash or remain on continuously and a chime

will sound

Ú

page 338.

Tailgate Open Warning Light

This warning light will illuminate when the

tailgate is open.

NOTE:

If the vehicle is moving, there will also be a single

chime.

Trailer Brake Disconnected Warning Light

This warning light will illuminate when the

Trailer Brake has been disconnected.

Transmission Temperature Warning

Light — If Equipped

This warning light will illuminate to warn

of a high transmission fluid temperature.

This may occur with strenuous usage

such as trailer towing. If this light turns

on, stop the vehicle and run the engine at idle or

slightly faster, with the transmission in PARK or

NEUTRAL, until the light turns off. Once the light

turns off, you may continue to drive normally.

WARNING!

If you continue operating the vehicle when the

Transmission Temperature Warning Light is

illuminated you could cause the fluid to boil over,

come in contact with hot engine or exhaust

components and cause a fire.

CAUTION!

Continuous driving with the Transmission

Temperature Warning Light illuminated will

eventually cause severe transmission damage

or transmission failure.

GETTING TO KNOW YOUR INSTRUMENT PANEL

133

Vehicle Security Warning Light —

If Equipped

This light will flash at a fast rate for

approximately 15 seconds when the

vehicle security system is arming, and

then will flash slowly until the vehicle is

disarmed.

Y

ELLOW

 W

ARNING

 L

IGHTS

Adaptive Cruise Control (ACC) Fault

Warning Light — If Equipped

This warning light will illuminate to

indicate a fault in the ACC system.

Contact an authorized dealer for service

Ú

page 179.

Air Suspension Fault Warning Light —

If Equipped

This light will illuminate when a fault is

detected with the air suspension system.

Anti-Lock Brake System (ABS)

Warning Light

This warning light monitors the ABS. The

light will turn on when the ignition is

placed in the ON/RUN or ACC/ON/RUN

position and may stay on for as long as

four seconds.
If the ABS light remains on or turns on while

driving, then the Anti-Lock portion of the brake

system is not functioning and service is required as

soon as possible. However, the conventional brake

system will continue to operate normally,

assuming the Brake Warning Light is not also on.
If the ABS light does not turn on when the ignition

is placed in the ON/RUN or ACC/ON/RUN position,

have the brake system inspected by an authorized

dealer.

Electronic Park Brake Warning Light

This warning light will illuminate to

indicate the Electronic Park Brake is not

functioning properly and service is

required. Contact an authorized dealer.

Electronic Stability Control (ESC) Active

Warning Light — If Equipped

This warning light will indicate when the

ESC system is Active. The ESC Indicator

Light in the instrument cluster will come

on when the ignition is placed in the

ON/RUN or ACC/ON/RUN position, and when ESC

is activated. It should go out with the engine

running. If the ESC Indicator Light comes on

continuously with the engine running, a

malfunction has been detected in the ESC system.

If this warning light remains on after several

ignition cycles, and the vehicle has been driven

several miles (kilometers) at speeds greater than

30 mph (48 km/h), see an authorized dealer as

soon as possible to have the problem diagnosed

and corrected.



The ESC OFF Indicator Light and the ESC Indi

-

cator Light come on momentarily each time the

ignition is placed in the ON/RUN or ACC/ON/

RUN position.



The ESC system will make buzzing or clicking

sounds when it is active. This is normal; the

sounds will stop when ESC becomes inactive.



This light will come on when the vehicle is in an

ESC event.

3

134

GETTING TO KNOW YOUR INSTRUMENT PANEL



Electronic Stability Control (ESC) OFF

Warning Light — If Equipped

This warning light indicates the ESC is off.
Each time the ignition is turned to

ON/RUN or ACC/ON/RUN, the ESC

system will be on, even if it was turned off

previously.

Service LaneSense Warning Light —

If Equipped

This warning light will illuminate when the

LaneSense system is not operating and

requires service. Please contact an

authorized dealer.

Low Washer Fluid Warning Light —

If Equipped

This warning light will illuminate when the

windshield washer fluid is low.

Low Fuel Warning Light

 When the fuel level is less than a ¼ tank,

and the Distance to Empty is less than

50 miles, this light will turn on and

remain on until fuel is added.

A single warning chime will sound with Low Fuel

Warning.

Engine Check/Malfunction Indicator

Warning Light (MIL)

 The MIL is a part of an Onboard

Diagnostic System called OBD II that

monitors engine and automatic

transmission control systems. This

warning light will illuminate when the ignition is in

the ON/RUN position before engine start. If the

bulb does not come on when turning the ignition

switch from OFF to ON/RUN, have the condition

checked promptly.
Certain conditions, such as a loose or missing gas

cap, poor quality fuel, etc., may illuminate the light

after engine start. The vehicle should be serviced if

the light stays on through several typical driving

styles. In most situations, the vehicle will drive

normally and will not require towing.
When the engine is running, the MIL may flash to

alert serious conditions that could lead to

immediate loss of power or severe catalytic

converter damage. The vehicle should be serviced

by an authorized dealer as soon as possible if this

occurs.

WARNING!

A malfunctioning catalytic converter, as

referenced above, can reach higher

temperatures than in normal operating

conditions. This can cause a fire if you drive

slowly or park over flammable substances such

as dry plants, wood, cardboard, etc. This could

result in death or serious injury to the driver,

occupants or others.

CAUTION!

Prolonged driving with the Malfunction Indicator

Light (MIL) on could cause damage to the

vehicle control system. It also could affect fuel

economy and driveability. If the MIL is flashing,

severe catalytic converter damage and power

loss will soon occur. Immediate service is

required.

GETTING TO KNOW YOUR INSTRUMENT PANEL

135

Rear Axle Locker Fault Indicator Light —

If Equipped

This warning light will illuminate to

indicate when a rear axle locker fault has

been detected.

Service Forward Collision Warning (FCW)

Light — If Equipped

This warning light will illuminate to

indicate a fault in the FCW System.

Contact an authorized dealer for service

Ú

page 329.

Service Stop/Start System Warning

Light — If Equipped

This warning light will illuminate when the

Stop/Start system is not functioning

properly and service is required. Contact

an authorized dealer for service.

Service 4WD Warning Light — If Equipped

This warning light will illuminate to signal

a fault with the 4WD system. If the light

stays on or comes on during driving, it

means that the 4WD system is not

functioning properly and that service is required.

We recommend you drive to the nearest service

center and have the vehicle serviced immediately.

Cruise Control Fault Warning Light

This warning light will illuminate to

indicate the Cruise Control System is not

functioning properly and service is

required. Contact an authorized dealer.

Tire Pressure Monitoring System (TPMS)

Warning Light

The warning light switches on and a

message is displayed to indicate that the

tire pressure is lower than the

recommended value and/or that slow

pressure loss is occurring. In these cases, optimal

tire duration and fuel consumption may not be

guaranteed.
Should one or more tires be in the condition

mentioned above, the display will show the

indications corresponding to each tire.

Each tire, including the spare (if provided), should

be checked monthly when cold and inflated to the

inflation pressure recommended by the vehicle

manufacturer on the vehicle placard or tire

inflation pressure label. If your vehicle has tires of

a different size than the size indicated on the

vehicle placard or tire inflation pressure label, you

should determine the proper tire inflation pressure

for those tires.
As an added safety feature, your vehicle has been

equipped with a Tire Pressure Monitoring System

(TPMS) that illuminates a low tire pressure telltale

when one or more of your tires is significantly

underinflated. Accordingly, when the low tire

pressure telltale illuminates, you should stop and

check your tires as soon as possible, and inflate

them to the proper pressure. Driving on a

significantly underinflated tire causes the tire to

overheat and can lead to tire failure. Underinflation

also reduces fuel efficiency and tire tread life, and

may affect the vehicle’s handling and stopping

ability.

CAUTION!

Do not continue driving with one or more flat

tires as handling may be compromised. Stop the

vehicle, avoiding sharp braking and steering. If a

tire puncture occurs, repair immediately using

the dedicated tire repair kit and contact an

authorized dealer as soon as possible.

3

136

GETTING TO KNOW YOUR INSTRUMENT PANEL



Please note that the TPMS is not a substitute for

proper tire maintenance, and it is the driver’s

responsibility to maintain correct tire pressure,

even if underinflation has not reached the level to

trigger illumination of the TPMS low tire pressure

telltale.
Your vehicle has also been equipped with a TPMS

malfunction indicator to indicate when the system

is not operating properly. The TPMS malfunction

indicator is combined with the low tire pressure

telltale. When the system detects a malfunction,

the telltale will flash for approximately one minute

and then remain continuously illuminated. This

sequence will continue upon subsequent vehicle

start-ups as long as the malfunction exists. When

the malfunction indicator is illuminated, the

system may not be able to detect or signal low tire

pressure as intended. TPMS malfunctions may

occur for a variety of reasons, including the

installation of replacement or alternate tires or

wheels on the vehicle that prevent the TPMS from

functioning properly. Always check the TPMS

malfunction telltale after replacing one or more

tires or wheels on your vehicle to ensure that the

replacement or alternate tires and wheels allow

the TPMS to continue to function properly.

Y

ELLOW

 I

NDICATOR

 L

IGHTS

Air Suspension Payload Protection

Indicator Light — If Equipped

This indicator light will illuminate to

indicate that the maximum payload may

have been exceeded or load leveling

cannot be achieved at its current ride

height. Protection Mode will automatically be

selected to “protect” the air suspension system, air

suspension adjustment is limited due to payload.

Air Suspension Off-Road 1 Indicator

Light — If Equipped

This light will illuminate when the air

suspension system is set to the Off-Road

1 setting

Ú

page 165.

Air Suspension Off-Road 2 Indicator

Light — If Equipped

This light will illuminate when the air

suspension system is set to the Off-Road

2 setting

Ú

page 165.

Air Suspension Normal Height Indicator

Light— If Equipped

This light will illuminate when the air

suspension system is set to the Normal

setting

Ú

page 165.

Air Suspension Aerodynamic Height

Indicator Light— If Equipped

This light will illuminate when the air

suspension system is set to the

Aerodynamic setting.

CAUTION!

The TPMS has been optimized for the original

equipment tires and wheels. TPMS pressures

and warning have been established for the tire

size equipped on your vehicle. Undesirable

system operation or sensor damage may result

when using replacement equipment that is not

of the same size, type, and/or style. Aftermarket

wheels can cause sensor damage. Using

aftermarket tire sealants may cause the Tire

Pressure Monitoring System (TPMS) sensor to

become inoperable. After using an aftermarket

tire sealant it is recommended that you take

your vehicle to an authorized dealer to have your

sensor function checked.

GETTING TO KNOW YOUR INSTRUMENT PANEL

137

Air Suspension Ride Height Raising

Indicator Light— If Equipped

This light will blink and alert the driver

that the vehicle is changing to a higher

ride height.

Air Suspension Ride Height Lowering

Indicator Light— If Equipped

This light will blink and alert the driver

that the vehicle is changing to a lower

ride height.

Cargo Light — If Equipped

This indicator light will illuminate when

the cargo light is activated by pushing the

cargo light button on the headlight

switch.

Forward Collision Warning Off Indicator

Light — If Equipped

This indicator light illuminates to indicate

that Forward Collision Warning is off.

Low Diesel Exhaust Fluid (DEF) Indicator

Light — If Equipped

The Low DEF Indicator will illuminate if

the vehicle is low on Diesel Exhaust Fluid

(DEF)

Ú

page 211.

NEUTRAL Indicator Light — If Equipped

This light alerts the driver that the 4WD

power transfer case is in the NEUTRAL

mode and the front and rear driveshafts

are disengaged from the powertrain.

Rear Axle Lock Indicator Light

This light indicates when the rear axle

lock has been activated.

Entry/Exit Indicator Light— If Equipped

This light will illuminate when the vehicle

is automatically lowered from ride height

position downward for easy entry and exit

of the vehicle

Ú

page 165.

TOW/HAUL Indicator Light

This indicator light will illuminate when

TOW/HAUL mode is selected.

Trailer Merge Assist Indicator Light —

If Equipped

This indicator light will illuminate to

indicate when Trailer Merge Assist has

been activated

Ú

page 322.

4WD Indicator Light — If Equipped

This light alerts the driver that the vehicle

is in the four-wheel drive mode, and the

front and rear driveshafts are

mechanically locked together forcing the

front and rear wheels to rotate at the same speed.

4WD Low Indicator Light — If Equipped

This light alerts the driver that the vehicle

is in the 4WD Low mode. The front and

rear driveshafts are mechanically locked

together forcing the front and rear

wheels to rotate at the same speed. Low range

provides a greater gear reduction ratio to provide

increased torque at the wheels

Ú

page 161.

3

138

GETTING TO KNOW YOUR INSTRUMENT PANEL



4WD High Indicator Light — If Equipped

This light alerts the driver that the vehicle

is in the 4WD High mode. The front and

rear driveshafts are mechanically locked

together forcing the front and rear

wheels to rotate at the same speed.

Wait To Start Indicator Light — If Equipped

This indicator light will illuminate for

approximately two seconds when the

ignition is turned to the RUN position. Its

duration may be longer based on colder

operating conditions. Vehicle will not initiate start

until telltale is no longer displayed

Ú

page 147.

NOTE:

The Wait To Start Indicator Light may not illuminate

if the intake manifold temperature is warm

enough.

Water In Fuel Indicator Light — If Equipped

The Water In Fuel Indicator Light will

illuminate when there is water detected

in the fuel filter. If this light remains on,

DO NOT start the vehicle before you drain

the water from the fuel filter to prevent engine

damage, and please see an authorized dealer.

G

REEN

 I

NDICATOR

 L

IGHTS

Adaptive Cruise Control (ACC) Set With

Target Light — If Equipped

This will display when the ACC is set and

a vehicle in front is detected

Ú

page 179.

Adaptive Cruise Control (ACC) Set With No

Target Detected Indicator Light — If

Equipped

This light will turn on when the ACC is SET

and there is no vehicle in front detected

Ú

page 179.

ECO Mode Indicator Light

This light will turn on when ECO mode is

active.

Front Fog Indicator Light — If Equipped

This indicator light will illuminate when

the front fog lights are on.

LaneSense Indicator Light — If Equipped

The LaneSense indicator light illuminates

solid green when both lane markings

have been detected and the system is

“armed” and ready to provide visual and

torque warnings if an unintentional lane departure

occurs

Ú

page 198.

Parking/Headlights On Indicator Light

This indicator light will illuminate when

the parking lights or headlights are

turned on.

CAUTION!

The presence of water in the fuel system circuit

may cause severe damage to the injection

system and irregular engine operation. If the

indicator light is illuminated, contact an

authorized dealer as soon as possible to bleed

the system. If the above indications come on

immediately after refuelling, water, or AdBlue

(UREA) has probably been poured into the tank:

switch the engine off immediately and contact

an authorized dealer.
