330

SERVICING AND MAINTENANCE



Cooling System — Drain, Flush And Refill

NOTE:

Some vehicles require special tools to add coolant

properly. Failure to fill these systems properly

could lead to severe internal engine damage. If any

coolant is needed to be added to the system

please contact an authorized dealer.
If the engine coolant (antifreeze) is dirty or

contains visible sediment, have an authorized

dealer clean and flush with Organic Additive

Technology (OAT) coolant (conforming to

MS.90032).
For the proper maintenance intervals

Ú

page 303.

Selection Of Coolant

For further information

Ú

page 379.

NOTE:



Mixing of engine coolant (antifreeze) other than

specified Organic Additive Technology (OAT)

engine coolant, may result in engine damage

and may decrease corrosion protection. OAT

engine coolant is different and should not be

mixed with Hybrid Organic Additive Technology

(HOAT) engine coolant or any “globally compat

-

ible” coolant. If a non-OAT engine coolant is

introduced into the cooling system in an emer

-

gency, the cooling system will need to be

drained, flushed, and refilled with fresh OAT

coolant (conforming to MS.90032), by an autho

-

rized dealer as soon as possible.



Do not use water alone or alcohol-based engine

coolant products. Do not use additional rust

inhibitors or anti-rust products, as they may not

be compatible with the radiator engine coolant

and may plug the radiator.



This vehicle has not been designed for use with

propylene glycol-based engine coolant. Use of

propylene glycol-based engine coolant is not

recommended.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system please contact an authorized dealer.

Adding Coolant

Your vehicle has been built with an improved engine

coolant (OAT coolant conforming to MS.90032) that

allows extended maintenance intervals. This engine

coolant (antifreeze) can be used up to ten years or

150,000 miles (240,000 km) before replacement.

To prevent reducing this extended maintenance

period, it is important that you use the same engine

coolant (OAT coolant conforming to MS.90032)

throughout the life of your vehicle.
Please review these recommendations for using

Organic Additive Technology (OAT) engine coolant

that meets the requirements of the manufacturer

Material Standard MS.90032. When adding

engine coolant:



We recommend using Mopar® Antifreeze/

Coolant 10 Year/150,000 Mile (240,000 km)

Formula OAT that meets the requirements of the

manufacturer Material Standard MS.90032.



Mix a minimum solution of 50% OAT engine

coolant that meets the requirements of the

manufacturer Material Standard MS.90032

and distilled water. Use higher concentrations

(not to exceed 70%) if temperatures below

−34°F (−37°C) are anticipated. Please contact

an authorized dealer for assistance.



Use only high purity water such as distilled or

deionized water when mixing the water/engine

coolant solution. The use of lower quality water

will reduce the amount of corrosion protection

in the engine cooling system.

NOTE:



It is the owner's responsibility to maintain the

proper level of protection against freezing

according to the temperatures occurring in the

area where the vehicle is operated.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system, please contact a local authorized

dealer.



Mixing engine coolant types is not recom

-

mended and can result in cooling system

SERVICING AND MAINTENANCE

331

damage. If HOAT and OAT coolant are mixed in

an emergency, have an authorized dealer drain,

flush, and refill with OAT coolant (conforming to

MS.90032) as soon as possible.

Cooling System Pressure Cap

The cap must be fully tightened to prevent loss of

engine coolant (antifreeze), and to ensure that

engine coolant will return to the radiator from the

coolant expansion bottle/recovery tank (if

equipped).
The cap should be inspected and cleaned if there

is any accumulation of foreign material on the

sealing surfaces.

Disposal Of Used Coolant

Used ethylene glycol-based coolant (antifreeze) is

a regulated substance requiring proper disposal.

Check with your local authorities to determine the

disposal rules for your community. To prevent

ingestion by animals or children, do not store

ethylene glycol-based coolant in open containers

or allow it to remain in puddles on the ground,

clean up any ground spills immediately. If ingested

by a child or pet, seek emergency assistance

immediately.

Checking Coolant Level — 6.4L Engine

The level of the coolant in the pressurized coolant

bottle should be between the “MIN” and “MAX”

range on the bottle when the engine is cold.
The radiator normally remains completely full, so

there is no need to remove the cap unless

checking for coolant freeze point or replacing

engine coolant (antifreeze). Advise your service

attendant of this. As long as the engine operating

temperature is satisfactory, the coolant bottle

need only be checked once a month. When

additional engine coolant is needed to maintain

the proper level, it should be added to the coolant

bottle. Do not overfill.

Cooling System Notes

NOTE:

When the vehicle is stopped after a few miles/kilo

-

meters of operation, you may observe vapor

coming from the front of the engine compartment.

This is normally a result of moisture from rain,

snow, or high humidity accumulating on the

radiator and being vaporized when the thermostat

opens, allowing hot engine coolant (antifreeze) to

enter the radiator.
If an examination of your engine compartment

shows no evidence of radiator or hose leaks, the

vehicle may be safely driven. The vapor will soon

dissipate.



Do not overfill the coolant expansion bottle.



Check the coolant freeze point in the radiator

and in the coolant expansion bottle. If engine

coolant (antifreeze) needs to be added, the

contents of the coolant expansion bottle must

also be protected against freezing.



If frequent engine coolant additions are

required, the cooling system should be pressure

tested for leaks.



Maintain engine coolant concentration at a

minimum of 50% OAT coolant (conforming to

MS.90032) and distilled water for proper corro

-

sion protection of your engine which contains

aluminum components.

WARNING!



Do not open hot engine cooling system. Never

add engine coolant (antifreeze) when the

engine is overheated. Do not loosen or

remove the cap to cool an overheated engine.

Heat causes pressure to build up in the

cooling system. To prevent scalding or injury,

do not remove the pressure cap while the

system is hot or under pressure.



Do not use a pressure cap other than the one

specified for your vehicle. Personal injury or

engine damage may result.

8

332

SERVICING AND MAINTENANCE



(Continued)



Make sure that the coolant expansion bottle

overflow hoses are not kinked or obstructed.



Keep the front of the radiator clean. If your

vehicle is equipped with air conditioning, keep

the front of the condenser clean.



Do not change the thermostat for Summer or

Winter operation. If replacement is ever neces

-

sary, install ONLY the correct type thermostat.

Other designs may result in unsatisfactory

engine cooling performance, poor gas mileage,

and increased emissions.

C

HARGE

 A

IR

 C

OOLER

 — I

NTER

-C

OOLER



The charge air cooler is positioned below the

radiator and the air conditioner condenser. Air

enters the engine through the air cleaner and

passes through the turbocharger, where it is

pressurized. This pressurized air rapidly reaches

high temperature. The air is then directed through

a hose to the charge air cooler and through

another hose to the intake manifold of the engine.

The air entering the engine has been cooled by

about 50° to 100°F (10° to 38°C). This cooling

process enables more efficient burning of fuel

resulting in fewer emissions.
To guarantee optimum performance of the system,

keep the surfaces of the charge air cooler,

condenser and radiator clean and free of debris.

Periodically check the hoses leading to and from

the charge air cooler for cracks or loose clamps

resulting in loss of pressure and reduced engine

performance.

B

RAKE

 S

YSTEM



In order to ensure brake system performance, all

brake system components should be inspected

periodically

Ú

page 303.

Fluid Level Check — Brake Master Cylinder

The fluid level of the master cylinder should be

checked when performing under the hood service

or immediately if the brake system warning lamp

indicates system failure.
If necessary, add fluid to bring level within the

designated marks on the side of the reservoir of

the brake master cylinder. Be sure to clean the top

of the master cylinder area before removing cap.
With disc brakes the fluid level can be expected to

fall as the brake linings wear. However, an

unexpected drop in fluid level may be caused by a

leak and a system check should be conducted.
For further information

Ú

page 382.

WARNING!

Riding the brakes can lead to brake failure and

possibly a collision. Driving with your foot resting

or riding on the brake pedal can result in

abnormally high brake temperatures, excessive

lining wear, and possible brake damage. You

would not have your full braking capacity in an

emergency.

WARNING!



Use only manufacturer's recommended brake

fluid

Ú

page 382. Using the wrong type of

brake fluid can severely damage your brake

system and/or impair its performance. The

proper type of brake fluid for your vehicle is

also identified on the original factory installed

hydraulic master cylinder reservoir.



To avoid contamination from foreign matter or

moisture, use only new brake fluid or fluid that

has been in a tightly closed container. Keep

the master cylinder reservoir cap secured at

all times. Brake fluid in a open container

absorbs moisture from the air resulting in a

lower boiling point. This may cause it to boil

unexpectedly during hard or prolonged

braking, resulting in sudden brake failure. This

could result in a collision.



Overfilling the brake fluid reservoir can result

in spilling brake fluid on hot engine parts,

causing the brake fluid to catch fire. Brake

fluid can also damage painted and vinyl

surfaces, care should be taken to avoid its

contact with these surfaces.

SERVICING AND MAINTENANCE

333

A

UTOMATIC

 T

RANSMISSION

Special Additives

The manufacturer strongly recommends against

using any special additives in the transmission.

Automatic Transmission Fluid (ATF) is an

engineered product and its performance may be

impaired by supplemental additives. Therefore, do

not add any fluid additives to the transmission. The

only exception to this policy is the use of special

dyes for diagnosing fluid leaks in six-speed

transmissions. Avoid using transmission sealers as

they may adversely affect seals.

Fluid Level Check — 8-Speed Transmission

The fluid level is preset at the factory and does not

require adjustment under normal operating

conditions. Routine fluid level checks are not

required, therefore the transmission has no

dipstick. An authorized dealer can check your

transmission fluid level using special service tools.
If you notice fluid leakage or transmission

malfunction, visit an authorized dealer

immediately to have the transmission fluid level

checked. Operating the vehicle with an improper

fluid level can cause severe transmission damage.

Fluid Level Check — 6-Speed Transmission

It is best to check the fluid level when the

transmission is at normal operating temperature

(158-176°F / 70-80°C). This normally occurs

after at least 15 miles (25 km) of driving. At normal

operating temperature the fluid cannot be held

comfortably between the fingertips. You can read

the transmission sump temperature in the

instrument cluster screen

Ú

page 78.

Use the following procedure to check the

transmission fluid level properly:
1. Monitor the transmission temperature using

the instrument cluster display, and operate

the vehicle as required to reach the normal

operating temperature. If the transmission is

not functioning properly, or the vehicle cannot

be driven, see the NOTE and CAUTION below

about checking the fluid level at colder

temperatures.

2. Park the vehicle on level ground.
3. Run the engine at normal idle speed for at

least 60 seconds, and leave the engine

running for the rest of this procedure.

4. Fully apply the parking brake, and press the

brake pedal.

5. Place the gear selector momentarily into each

gear position (allowing time for the

transmission to fully engage in each position),

ending with the transmission in PARK.

6. Remove the dipstick, wipe it clean and reinsert

it until seated.

7. Remove the dipstick again and note the fluid

level on both sides. The fluid level reading is

only valid if there is a solid coating of oil on

both sides of the dipstick. Note that the holes

in the dipstick will be full of fluid if the actual

level is at or above the hole. The fluid level

should be between the “HOT” (upper)



Do not allow petroleum based fluid to contam

-

inate the brake fluid. Brake seal components

could be damaged, causing partial or

complete brake failure. This could result in a

collision.

CAUTION!

Do not use chemical flushes in your

transmission as the chemicals can damage your

transmission components. Such damage is not

covered by the New Vehicle Limited Warranty.

WARNING!

CAUTION!

If a transmission fluid leak occurs, visit an

authorized dealer immediately. Severe

transmission damage may occur. An authorized

dealer has the proper tools to adjust the fluid

level accurately.

8

334

SERVICING AND MAINTENANCE



reference holes on the dipstick at normal

operating temperature. If the fluid level is low,

add fluid through the dipstick tube to bring it to

the proper level. Do not overfill. Use ONLY the

specified fluid

Ú

page 382. After adding any

quantity of oil through the dipstick tube, wait a

minimum of two minutes for the oil to fully

drain into the transmission before rechecking

the fluid level.

NOTE:

If it is necessary to check the transmission below

the operating temperature, the fluid level should

be between the two “COLD” (lower) holes on the

dipstick with the fluid at 60-70°F / 16-21°C. Only

use the COLD region of the dipstick as a rough

reference when setting the fluid level after a trans

-

mission service or fluid change. Re-check the fluid

level, and adjust as required, once the trans

-

mission reaches normal operating temperature.

8. Reinsert the dipstick. Check for leaks. Release

the parking brake.

NOTE:

If it is necessary to check the transmission below

the operating temperature, the fluid level should

be between the two COLD (lower) holes on the

dipstick with the fluid at 68-86°F / 20-30°C. Only

use the COLD region of the dipstick as a rough

reference when setting the fluid level after a trans

-

mission service or fluid change. Re-check the fluid

level, and adjust as required, once the trans

-

mission reaches normal operating temperature.

Fluid And Filter Changes — 8-Speed

Transmission

Under normal operating conditions, the fluid

installed at the factory will provide satisfactory

lubrication for the life of the vehicle.
Routine fluid and filter changes are not required.

However, change the fluid and filter if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

Fluid And Filter Changes — 6-Speed

Transmission

For the proper maintenance intervals

Ú

page 303.

In addition, change the fluid and filters if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

Selection Of Lubricant

It is important to use the proper transmission fluid

to ensure optimum transmission performance and

life. Use only the manufacturer’s specified

transmission fluid

Ú

page 382. It is important to

maintain the transmission fluid at the correct level

using the recommended fluid. No chemical flushes

should be used in any transmission; only the

approved lubricant should be used.

CAUTION!

If the fluid temperature is below 50°F (10°C) it

may not register on the dipstick. Do not add fluid

until the temperature is elevated enough to

produce an accurate reading. Run the engine at

idle, in PARK, to warm the fluid.

CAUTION!

If the fluid temperature is below 50°F (10°C) it

may not register on the dipstick. Do not add fluid

until the temperature is elevated enough to

produce an accurate reading. Run the engine at

idle, in PARK, to warm the fluid.

CAUTION!

Using a transmission fluid other than the

manufacturer’s recommended fluid may cause

deterioration in transmission shift quality and/or

torque converter shudder, and (for six-speed

transmissions) will require more frequent fluid

and filter changes

Ú

page 382.

SERVICING AND MAINTENANCE

335

R

EAR

 A

XLE

 A

ND

 4

X

4 F

RONT

 D

RIVING



A

XLE

 F

LUID

 L

EVEL



For models with 9.25 in Front Axles and 11.5 in

Rear Axles

Ú

page 382. For normal service,

periodic fluid level checks are not required. When

the vehicle is serviced for other reasons, the

exterior surfaces of the axle assembly should be

inspected.
When checking the fluid level, the vehicle should

be in a level position. The fluid level at room

temperature should be as follows:
3500 Front Axle: ¼ inch ± ¼ inch (6.4 mm ±

6.4 mm) below the bottom of the fill hole.
3500 Rear Axle: ¼ inch ± ¼ inch (6.4 mm ±

6.4 mm) below the bottom of the fill hole.
4500/5500 Front Axle: ¼ inch +/- ¼ inch

(6.4 mm ± 6.4 mm) below the bottom of the fill

hole.
4500/5500 Rear Axle: 1/8 inch +/- 1/8 inch

(3.2 mm +/- 3.2 mm) below the bottom of the fill

hole.

Drain And Refill

On 4500/5500 vehicles, remove the lower bolt to

drain the axle fluid.

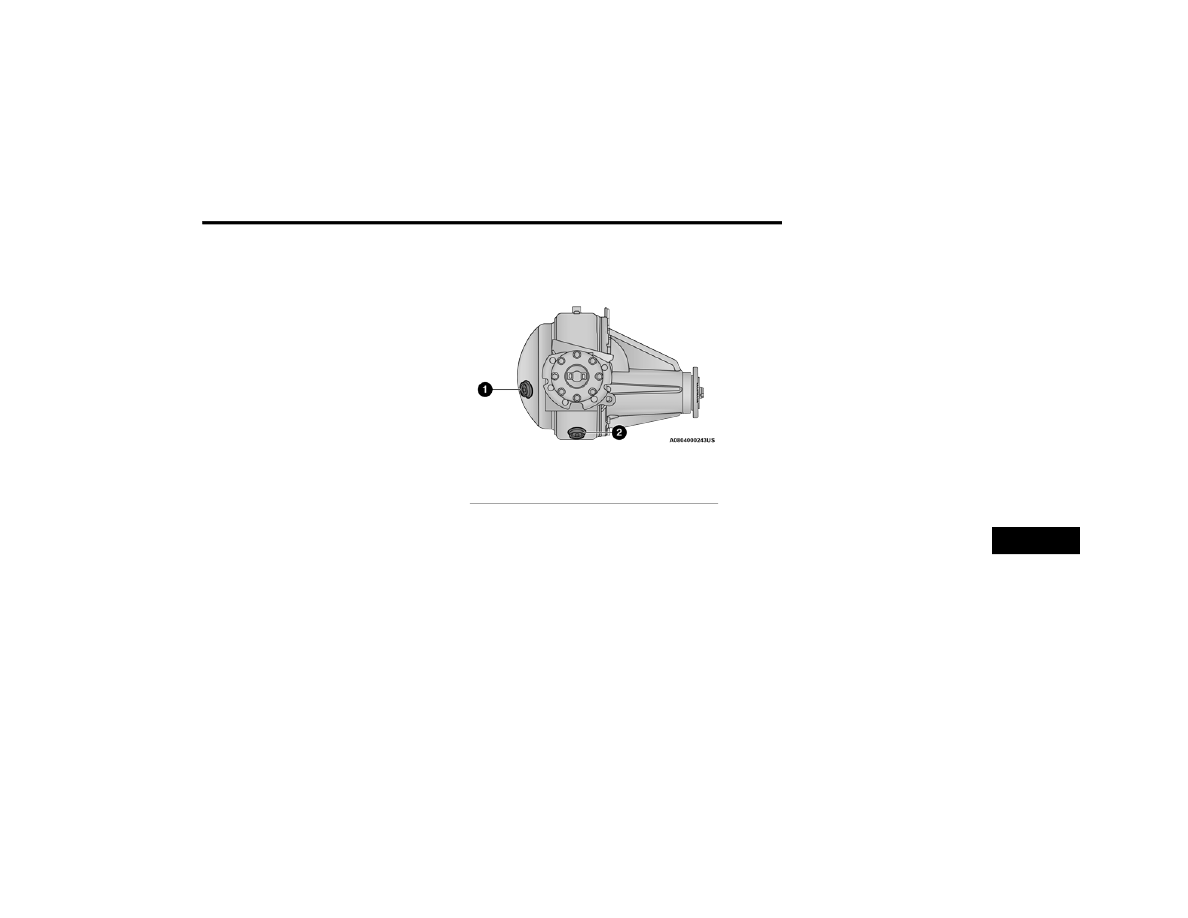

4500/5500 Rear Axle Plugs

For the proper maintenance intervals

Ú

page 303.

Lubricant Selection

For further information

Ú

page 382.

NOTE:

The presence of water in the gear lubricant will

result in corrosion and possible failure of differ

-

ential components. Operation of the vehicle in

water, as may be encountered in some off-highway

types of service, will require draining and refilling

the axle to avoid damage.
Limited-Slip Differentials DO REQUIRE limited slip

oil additive (friction modifiers).
NOTE:

Slight noise and mild shuddering may be evident

while turning a vehicle with limited slip differential

on concrete or dry pavement. These conditions

should be considered normal operation of the

limited slip differential.

T

RANSFER

 C

ASE



Fluid Level Check

This fluid level can be checked by removing the

filler plug. The fluid level should be to the bottom

edge of the filler plug hole with the vehicle in a level

position.

1 — 4500/5500 Rear Axle Fluid Fill Plug
2 — 4500/5500 Rear Axle Fluid Drain Plug

8

336

SERVICING AND MAINTENANCE



Drain And Refill

For the proper maintenance intervals

Ú

page 303.

Selection Of Lubricant

Use only the manufacturer's recommended fluid

Ú

page 382.

N

OISE

 C

ONTROL

 S

YSTEM

 R

EQUIRED



M

AINTENANCE

 & W

ARRANTY



All vehicles built over 10,000 lbs. (4,535 kg) Gross

Vehicle Weight Rating and manufactured for sale

and use in the United States are required to

comply with the Federal Government's Exterior

Noise Regulations. These vehicles can be

identified by the Noise Emission Control Label

located in the operator's compartment.

Required Maintenance For Noise Control

Systems

The following maintenance services must be

performed every six months or 7,500 miles

(12,000 km) whichever comes first, to ensure

proper operation of the noise control systems. In

addition, inspection and service should be

performed anytime a malfunction is observed or

suspected. Proper maintenance of the entire

vehicle will help the effectiveness of the noise

control systems.
Exhaust System
Inspect the entire exhaust system for leaks and

damaged parts. Devices such as hangers, clamps,

and U-bolts should be tight and in good condition.

Damaged components, burned or blown out

mufflers, burned or rusted out exhaust pipes

should be replaced according to the procedures

and specifications outlined in the appropriate

service manual.
Air Cleaner Assembly
Inspect air cleaner housing for proper assembly

and fit. Make certain that the air cleaner is properly

positioned and that the cover is tight. Check all

hoses leading to the air cleaner for tightness. The

air filter element must also be clean and serviced

according to the instructions outlined in the

Scheduled Maintenance section of this manual.

Tampering With Noise Control System

Prohibited

Federal law prohibits the following acts or the

causing thereof: (1) the removal or rendering

inoperative by any person, other than for purposes

of maintenance, repair, or replacement, of any

device or element of design incorporated into any

new vehicle for the purpose of noise control prior to

its sale or delivery to the ultimate purchaser or

while it is in use, or (2) the use of the vehicle after

such device or element of design has been

removed or rendered inoperative by any person.
Among those acts presumed to constitute

tampering are the acts listed below.
AIR CLEANER



Removal of the air cleaner.



Removal of the air cleaner filter element from

the air cleaner housing.



Removal of the air ducting.

EXHAUST SYSTEM



Removal or rendering inoperative exhaust

system components including the muffler or tail

-

pipe.

ENGINE COOLING SYSTEM



Removal or rendering inoperative the fan clutch.



Removal of the fan shroud.

SERVICING AND MAINTENANCE

337

Noise Emission Warranty

The manufacturer warrants that this vehicle as manufactured by the manufacturer, was designed, built and equipped to conform at the time it left the

manufacturer's control with all applicable U.S. EPA Noise Control Regulations.
This warranty covers this vehicle as designed, built and equipped by the manufacturer, and is not limited to any particular part, component or system of the

vehicle manufactured by the manufacturer. Defects in design, assembly or in any part, component or system of the vehicle as manufactured by the manufacturer,

which, at the time it left the manufacturer's control, caused noise emissions to exceed Federal standards, are covered by this warranty for the life of the vehicle.

Maintenance Log and Service Chart (Diesel Engines)

Noise Systems Maintenance Chart and Service Log — Insert Month, Day, Year under column mileage closest to the mileage at which service was

performed.
MILES

7,500

15,000

22,500

30,000

37,500

45,000

52,500

60,000

KILOMETERS

12,000

24 ,000

36,000

48,000

60,000

72,000

84,000

96,000

Exhaust

system-inspect
Air cleaner

assembly-inspect
ODOMETER

READING
PERFORMED BY
PERFORMED AT

8

338

SERVICING AND MAINTENANCE



(Continued)

FUSES

General Information

The fuses protect electrical systems against

excessive current.
When a device does not work, you must check the

fuse element inside the blade fuse for a break/

melt.
Also, please be aware that when using power

outlets for extended periods of time with the

engine off may result in vehicle battery discharge.

MILES

67,500

75,000

82,500

90,000

97,500

105,000

112,500

120,000

KILOMETERS

108,000

120,000

132,000

144,000

156,000

168,000

180,000

192,000

Exhaust

system-inspect
Air cleaner

assembly-inspect
ODOMETER

READING
PERFORMED BY
PERFORMED AT

Noise Systems Maintenance Chart and Service Log — Insert Month, Day, Year under column mileage closest to the mileage at which service was

performed.

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

Never replace a blown fuse with metal wires or

any other material. Do not place a fuse inside

a circuit breaker cavity or vice versa. Failure to

use proper fuses may result in serious

personal injury, fire and/or property damage.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems (engine system, transmission

system) or steering system blows, contact an

authorized dealer.

WARNING!

SERVICING AND MAINTENANCE

339

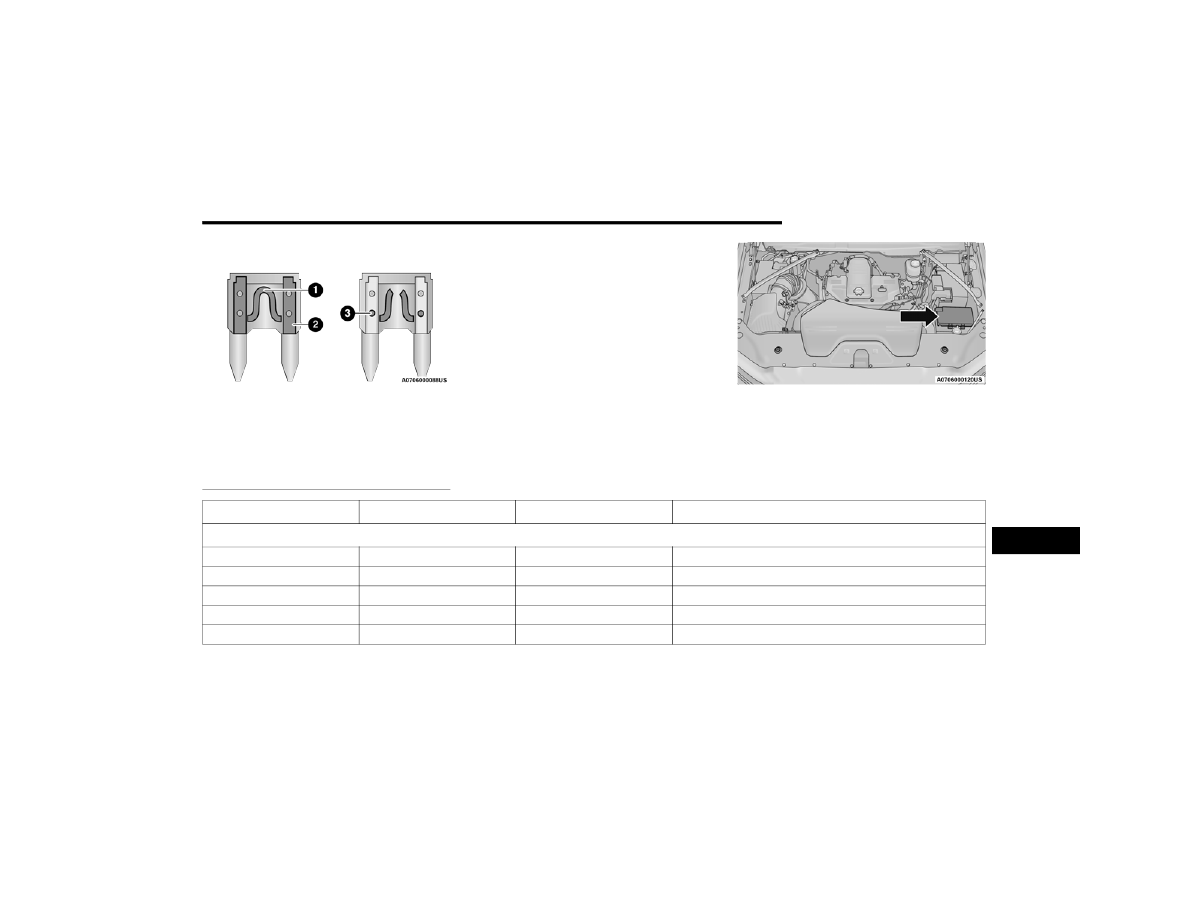

Blade Fuses

Power Distribution Center

The Power Distribution Center is located in the

engine compartment near the battery. This center

contains cartridge fuses, micro fuses, relays, and

circuit breakers. A description of each fuse and

component may be stamped on the inside cover,

otherwise the cavity number of each fuse is

stamped on the inside cover that corresponds to

the following chart.

Power Distribution Center Location

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse

element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

F01

–

–

Spare

F02

60 Amp Yellow

–

ABS Pump Motor (HD Only)

F03

60 Amp Yellow

–

Rad Fan *

F04

50 Amp Red

400W Inverter *

F05

40 Amp Green

–

Compressor For Air Suspension *

8

340

SERVICING AND MAINTENANCE



F06

40 Amp Green

–

Steering Torque Overlay Module (STOM)

F07

40 Amp Green

–

Starter Solenoid

F08

20 Amp Blue

–

NOX Sensor *

F09

40 Amp Green

–

Diesel / Fuel Heater *

F09

30 Amp Pink

–

Gas / Brake Vacuum Pump *

F10

40 Amp Green

–

CBC #2 / Ext Lights

F11

40 Amp Green

–

Brake System Module (ECU and Valves)

F12

40 Amp Green

–

CBC #3 / Pwr Locks

F13

40 Amp Green

–

Blower Motor

F14

40 Amp Green

–

CBC #4 / Ext Lights

F15

30 Amp Pink

–

Power Side Steps *

F16

30 Amp Pink

–

Smart-Bar Module *

F17

30 Amp Pink

–

Winch *

F18

–

–

Spare

F19

30 Amp Pink

–

Diesel SCR Feed *

F20

30 Amp Pink

–

Passenger Door Mod

F21

30 Amp Pink

–

DTCM

F22

20 Amp Blue

–

Gas / ECM *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

341

F22

25 Amp White

–

Diesel PCM *

F23

30 Amp Pink

–

CBC #1 / Int Light

F24

30 Amp Pink

–

Driver Door Module

F25

30 Amp Pink

–

Front Wiper

F26

—

–

Spare

F27

—

–

Spare

F28

20 Amp Blue

–

Trailer Tow Backup Lights *

F29

20 Amp Blue

–

Trailer Tow Parking Lights *

F30

30 Amp Pink

–

Trailer Tow Receptacle / Trailer Tow (Separate E-Brake) /

Trailer Tow

F31

–

–

Spare

F32

–

–

Spare

F33

20 Amp Blue

–

Trans Control Module *

F34

30 Amp Pink

–

Vehicle System Interface Module #2 *

F35

30 Amp Pink

–

Sunroof *

F36

30 Amp Pink

–

Electric Back Light *

F37

30 Amp Pink

–

Diesel Frame / Fuel Heater #2 *

F38

30 Amp Pink

–

Integrated Trailer Brake Module *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

342

SERVICING AND MAINTENANCE



F39

–

–

Spare

F40

–

10 Amp Red

Ventilated Seats *

F41

–

10 Amp Red

Active Grille Shutter / Active Air Dam *

F42

–

20 Amp Yellow

Horn

F43

–

15 Amp Blue

Heated Steering Wheel *

F44

–

10 Amp Red

Diagnostic Port

F46

–

10 Amp Red

Upfitters Relay Coil *

F47

–

–

Spare

F48

–

–

Spare

F49

–

10 Amp Red

IP Cluster / CSG

F50

–

20 Amp Yellow

Air Suspension Control Module *

F51

–

10 Amp Red

Ignition Node Module / Keyless Ignition Node Module, Radio

Frequency Hub Module / Electric Steering Column Lock *

F52

–

5 Amp Tan

Battery Sensor

F53

–

20 Amp Yellow

Trailer Tow – Left Turn/Stop Lights *

F54

–

20 Amp Yellow

Non Memory Adjustable Pedals *

F55

–

–

Spare

F56

–

10 Amp Red

Fuel Vapor Blocker Valve *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

343

F57

–

20 Amp Yellow

TCM / PCM / Solenoid Trans Pressure SW (RFE Trans Only) S *

F58

–

10 Amp Red

Bed Lighting (LED) *

F60

–

—

Spare

F61

–

10 Amp Red

NH3 Sensor / PM Sensor *

F62

–

10 Amp Red

Air Conditioning Clutch

F63

–

20 Amp Yellow

Ignition Coils / CAPS

F64

–

25 Amp Clear

Fuel Injectors / Powertrain Control Module / SRV *

F65

–

10 Amp Red

MOD Inverter (Wake Up) / Power Port / USB IP / WCPM *

F66

–

10 Amp Red

Sunroof / USB Rear *

F67

–

10 Amp Red

UCI Port / USB Front

F68

–

10 Amp Red

AEB RACAM HTR *

F69

–

15 Amp Blue

SCR Module 12 Volt *

F70

–

30 Amp Green

Fuel Pump Motor / K09 RLY Coil Feed *

F71

–

25 Amp Clear

Amplifier / Active Noise Cancellation *

F72

–

—

Spare

F73

–

20 Amp Yellow

Fuel Transfer Pump *

F74

–

10 Amp Red

Backup Alarm *

F75

–

10 Amp Red

ATMM / Coil-SCR Module RLY *

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

8

344

SERVICING AND MAINTENANCE



F76

–

10 Amp Red

Electronic Stability Control *

F77

–

10 Amp Red

Drivetrain Control Module / Front Axle Disconnect Module /

TCM/ STOM

F78

–

15 Amp Blue

Engine Control Module / Powertrain Control Module / AEB

RACM MOD / Feed To AUX PDC Relay Coils/ HRLS

F79

–

15 Amp Blue

ID / Clearance Lights

F80

–

10 Amp Red

Overhead Console / Assist / 911 – If Equipped

F81

–

20 Amp Yellow

Trailer Tow Right Turn / Stop Lights - If Equipped

F82

–

10 Amp Red

Steering Column Control Module / Cruise Control

F83

–

–

Spare

F84

–

15 Amp Blue

ASBM / HVAC / ICS / Rear Heated Seat Switches

F85

–

10 Amp Red

Airbag Module

F86

–

10 Amp Red

Airbag Module

F87

–

10 Amp Red

Air Suspension / ITBM / Steering Column Control Module /

MOD Gateway CAN-C Trailer TPM

F88

–

15 Amp Blue

Instrument Panel Cluster

F90/F91

–

20 Amp Yellow

Power Outlet / Batt
Power Outlet / Acc

F92

–

–

Spare

F93

–

–

Spare

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

345

F94

–

10 Amp Red

Shift-By-Wire / Transfer Case Switch / Module TPM Trailer /

Module Gateway Can-C Trailer TPM

F95

–

10 Amp Red

Rearview Camera / Park Assist / CHMSL Camera / Blind Spot

Sensor / Surround View Camera

F96

–

10 Amp Red

Trailer Camera *

F97

–

20 Amp Yellow

Front Heated Seat Passenger *

F98

–

20 Amp Yellow

Front Heated Seat Driver *

F99

–

10 Amp Red

HVAC / In-Car Temperature Sensor / CSG MOD

F100

–

10 Amp Red

Upfitters Box Feed *

F101

–

20 Amp Yellow

Rear Heated Seat Right *

F102

–

20 Amp Yellow

Rear Heated Seat Left / Run RLY #3 Coil *

F103

–

10 Amp Red

HeadLamp AFLS *

F104

–

20 Amp Yellow

UCI Port / USB Rear

Cavity

Cartridge Fuse

Micro Fuse

Description

* If Equipped

CAUTION!



When installing the power distribution center cover, it is important to ensure the cover is properly positioned and fully latched. Failure to do so may allow

water to get into the power distribution center and possibly result in an electrical system failure.



When replacing a blown fuse, it is important to use only a fuse having the correct amperage rating. The use of a fuse with a rating other than indicated may

result in a dangerous electrical system overload. If a properly rated fuse continues to blow, it indicates a problem in the circuit that must be corrected.

8
