58

GETTING TO KNOW YOUR VEHICLE



R

AIN

 S

ENSING

 W

IPERS

 — I

F

 E

QUIPPED



This feature senses rain or snowfall on the

windshield and automatically activates the

wipers. Rotate the end of the multifunction

lever to one of five detent positions to activate

this feature.
The sensitivity of the system can be adjusted with

the multifunction lever. Wiper delay position 1 is

the least sensitive, and wiper delay position 5 is

the most sensitive. Position 3 should be used for

normal rain conditions. Positions 1 and 2 can be

used if the driver desires less wiper sensitivity.

Positions 4 and 5 can be used if the driver

desires more sensitivity. Place the wiper switch in

the O (off) position when not using the system.
NOTE:



The Rain Sensing feature will not operate

when the wiper switch is in the low or

high-speed position.



The Rain Sensing feature may not function

properly when ice, or dried salt water is

present on the windshield.



Use of Rain-X or products containing wax or sili

-

cone may reduce Rain Sensing performance.



The Rain Sensing feature can be turned on and

off using the Uconnect system

Ú

page 228.

The Rain Sensing system has protection

features for the wiper blades and arms, and will

not operate under the following conditions:



Low Ambient Temperature — When the igni

-

tion is first placed in the ON position, the Rain

Sensing system will not operate until the

wiper switch is moved, vehicle speed is

greater than 0 mph (0 km/h), or the outside

temperature is greater than 32°F (0°C).



Transmission In NEUTRAL Position — When

the ignition is ON, and the transmission is in

the NEUTRAL position, the Rain Sensing

system will not operate until the wiper switch

is moved, vehicle speed is greater than

5 mph (8 km/h), or the gear selector is

moved out of the NEUTRAL position.



Remote Start Mode Inhibit — On vehicles

equipped with Remote Starting system, Rain

Sensing wipers are not operational when the

vehicle is in the remote start mode. Once the

operator is in the vehicle and has placed the

ignition switch in the RUN position, Rain

Sensing wiper operation can resume, if it has

been selected, and no other inhibit condi

-

tions (mentioned previously) exist.

CLIMATE CONTROLS

The Climate Control system allows you to

regulate the temperature, air flow, and direction

of air circulating throughout the vehicle.

The controls are located on the touchscreen

(if equipped), on the sides of the touchscreen,

or on the instrument panel below the radio.

GETTING TO KNOW YOUR VEHICLE

59

A

UTOMATIC

 C

LIMATE

 C

ONTROL



D

ESCRIPTIONS

 A

ND

 F

UNCTIONS

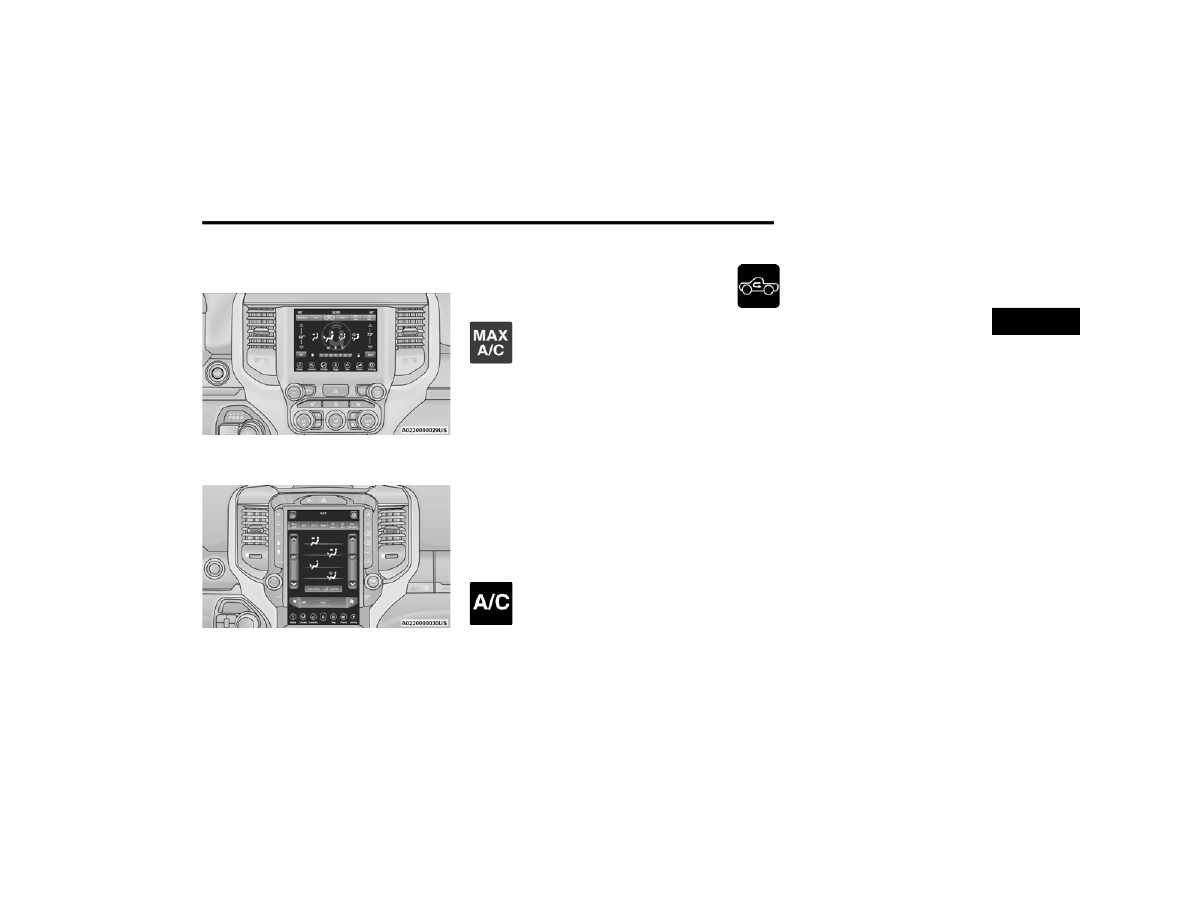

Uconnect 4/4C/4C NAV With 8.4–inch Display

Automatic Temperature Controls

Uconnect 4C NAV With 12–inch Display Automatic

Temperature Controls

NOTE:

Icons and descriptions can vary based upon

vehicle equipment.

MAX A/C Button

Press and release the MAX A/C button

on the touchscreen to change the

current setting to the coldest output

of air. The MAX A/C indicator

illuminates when MAX A/C is on. Pressing the

button again will cause the MAX A/C operation

to exit. Pressing other settings will also cause

the MAX A/C to exit.

NOTE:



MAX A/C sets the control for maximum

cooling performance.



The MAX A/C button is only available on the

touchscreen.

A/C Button

Press and release this button on the

touchscreen, or push the button on

the faceplate to change the current

setting. The A/C indicator illuminates

when A/C is on.

Recirculation Button

Press and release this button on the

touchscreen, or push the button on the

faceplate, to change the system between

Recirculation mode and outside air

mode. The Recirculation indicator and the A/C

indicator illuminate when the Recirculation button is

pressed. Recirculation can be used when outside

conditions, such as smoke, odors, dust, or high

humidity are present. Recirculation can be used in

all modes. Recirculation may be unavailable (button

on the touchscreen greyed out) if conditions exist

that could create fogging on the inside of the

windshield. The A/C can be deselected manually

without disturbing the mode control selection.

Continuous use of the Recirculation mode may

make the inside air stuffy and window fogging

may occur. Extended use of this mode is not

recommended.
In cold weather, use of Recirculation mode may lead

to excessive window fogging. The Recirculation

feature may be unavailable if conditions exist that

could create fogging on the inside of the windshield.

2

60

GETTING TO KNOW YOUR VEHICLE



(Continued)

Auto Button

Set your desired temperature and

press AUTO. AUTO will achieve and

maintain your desired temperature by

automatically adjusting the blower

speed and air distribution. AUTO mode is highly

recommended for efficiency.
You can turn AUTO on in one of two ways:



Press and release this button on the touch

-

screen.



Push the button on the faceplate.

Toggling this function will cause the system to

switch between manual mode and automatic

mode

Ú

page 64.

Front Defrost Button

Press and release the Front Defrost

button on the touchscreen, or push and

release the button on the faceplate,

to change the current airflow setting

to Defrost mode. The Front Defrost indicator

illuminates when Front Defrost is on. Air comes from

the windshield and side window demist outlets.

When the defrost button is selected, the blower

level may increase. Use Defrost mode with

maximum temperature settings for best windshield

and side window defrosting and defogging. When

toggling the front defrost mode button, the climate

system will return to the previous setting.

Rear Defrost Button

Press and release the Rear Defrost

button on the touchscreen, or push

and release the button on the

faceplate, to turn on the rear window

defroster and the heated outside mirrors

(if equipped). The Rear Defrost indicator

illuminates when the rear window defroster

is on. The rear window defroster automatically

turns off after 10 minutes.

Driver And Passenger Temperature Up And

Down Buttons

These buttons provide the driver and passenger

with independent temperature control.

Push the red button (or rotate knob

if equipped) on the faceplate or

touchscreen, or press and slide the

temperature bar towards the red

arrow button on the touchscreen for warmer

temperature settings.

Push the blue button (or rotate knob if

equipped) on the faceplate or

touchscreen, or press and slide the

temperature bar towards the blue

arrow button on the touchscreen for cooler

temperature settings.

CAUTION!

Failure to follow these cautions can cause

damage to the heating elements:



Use care when washing the inside of the

rear window. Do not use abrasive window

cleaners on the interior surface of the

window. Use a soft cloth and a mild

washing solution, wiping parallel to the

heating elements. Labels can be peeled off

after soaking with warm water.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

CAUTION!

 (Continued)

GETTING TO KNOW YOUR VEHICLE

61

NOTE:



The numbers within the temperature display

will only appear if the system is equipped

with an automatic climate control system.



Up and down buttons are only available on

vehicles equipped with a 12-inch display.

SYNC Button

Press the SYNC button on the

touchscreen to toggle the SYNC

feature on/off. The SYNC indicator

illuminates when SYNC is on. SYNC

synchronizes the passenger temperature setting

with the driver temperature setting. Changing the

passenger’s temperature setting while in SYNC

will automatically exit this feature.

NOTE:

The SYNC button is only available on the touch

-

screen.

Blower Control

Blower Control regulates the amount of

air forced through the climate control

system. There are seven blower

speeds available. Adjusting the blower

will cause automatic mode to switch to manual

operation. The speeds can be selected using

either the blower control knob on the faceplate or

the buttons on the touchscreen.
Faceplate
The blower speed increases as you turn the

blower control knob clockwise from the lowest

blower setting. The blower speed decreases as

you turn the blower control knob

counterclockwise.
Touchscreen
Use the small blower icon to reduce the blower

setting and the large blower icon to increase the

blower setting. Blower can also be selected by

pressing the blower bar area between the icons.

Mode Control

Select Mode by pressing one of the

Mode buttons on the touchscreen,

or pushing the Mode button on the

faceplate, to change the airflow

distribution mode. The airflow distribution

mode can be adjusted so air comes from the

instrument panel outlets, floor outlets, defrost

outlets, and demist outlets.

Faceplate
Push the Mode Button to change the airflow

distribution mode. The airflow distribution mode

can be adjusted so air comes from the

instrument panel outlets, floor outlets, defrost

outlets and demist outlets.
Touchscreen
Press one of the “MODE” buttons to change

the airflow distribution mode. The airflow

distribution mode can be adjusted so air comes

from the instrument panel outlets, floor outlets,

defrost outlets and demist outlets.

Panel Mode

Air comes from the outlets in the

instrument panel. Each of these

outlets can be individually adjusted to

direct the flow of air. The air vanes of

the center outlets and outboard outlets can be

moved up and down or side to side to regulate

airflow direction. There is a shut off wheel

located below the air vanes to shut off or adjust

the amount of airflow from these outlets.

2

62

GETTING TO KNOW YOUR VEHICLE



Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel

outlets and warmer air from the floor outlets.

Floor Mode

Air comes from the floor outlets.

A slight amount of air is directed

through the defrost and side window

demister outlets.

Mix Mode

Air is directed through the floor,

defrost, and side window demister

outlets. This setting works best in cold

or snowy conditions that require extra

heat to the windshield. This setting is good for

maintaining comfort while reducing moisture on

the windshield.

Climate Control OFF Button

Press and release the OFF button on

the touchscreen, or push the OFF

button on the faceplate (if equipped)

to turn the Climate Control on/off.

M

ANUAL

 C

LIMATE

 C

ONTROL



D

ESCRIPTIONS

 A

ND

 F

UNCTIONS



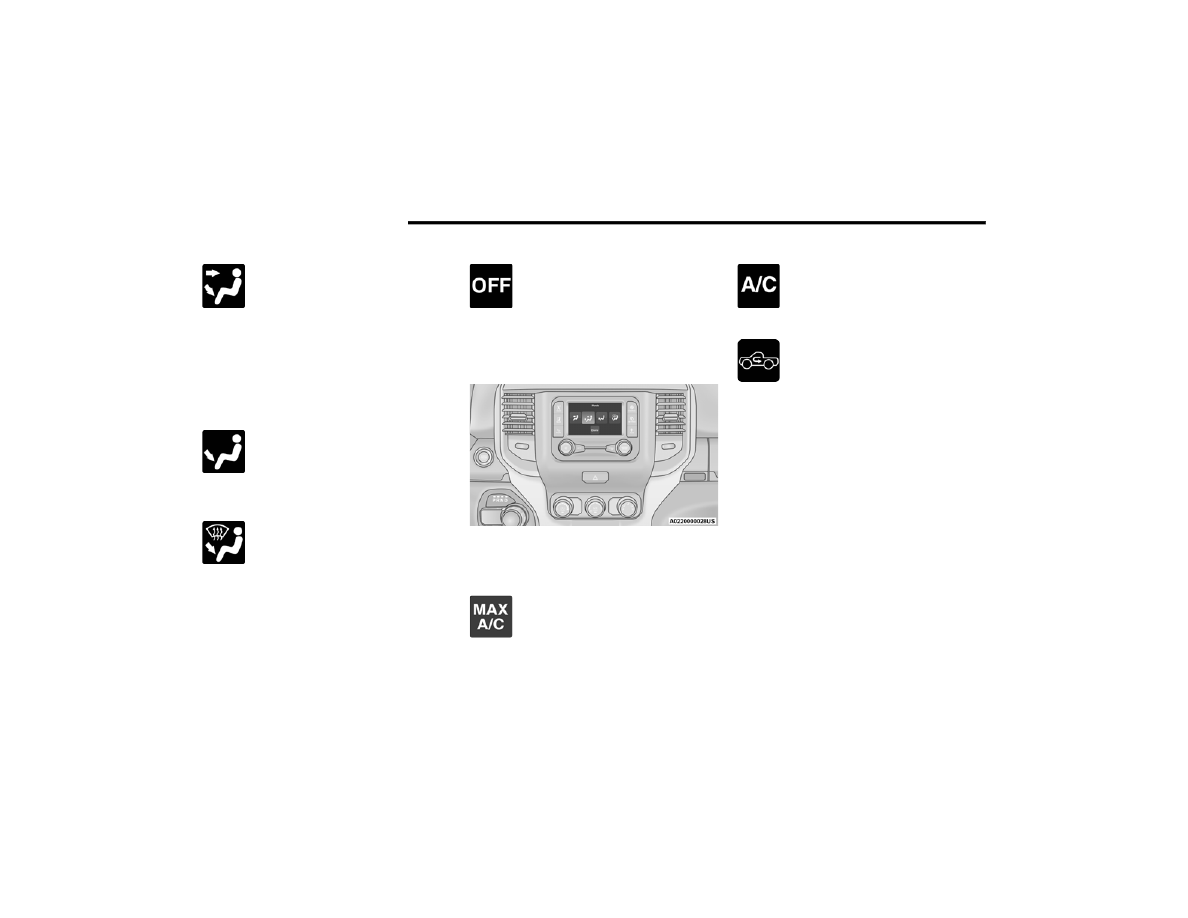

Uconnect 3 With 5-inch Display Manual Temperature

Controls

MAX A/C Setting

Set the temperature control knob to

the MAX A/C setting to change the

current setting to the coldest output

of air. Moving the temperature control

knob away from the MAX A/C setting causes the

MAX A/C operation to exit.

A/C Button

Push the A/C button to engage the Air

Conditioning (A/C). The A/C indicator

illuminates when A/C is on.

Recirculation Button

Push the Recirculation button to change

the system between recirculation mode

and outside air mode. The Recirculation

indicator and the A/C indicator illuminate

when the Recirculation button is pressed.

Recirculation can be used when outside conditions,

such as smoke, odors, dust, or humidity are present.

Recirculation can be used in all modes except for

Defrost. Recirculation may be unavailable if

conditions exist that could create fogging on the

inside of the windshield. The A/C can be deselected

manually without disturbing the mode control

selection. Continuous use of the Recirculation mode

may make the inside air stuffy and window fogging

may occur. Extended use of this mode is not

recommended.
On vehicles equipped with the Manual Climate

Controls system, the Recirculation mode is not

allowed in Defrost mode to improve window

clearing operation. Recirculation is disabled

automatically if this mode is selected.

GETTING TO KNOW YOUR VEHICLE

63

Attempting to use Recirculation while in this

mode causes the LED in the control button to

link, and then turn off.

Front Defrost Setting

Turn the mode control knob to the

Front Defrost mode setting. Air comes

from the windshield and side window

demist outlets. When the defrost

button is selected, the blower level may increase.

Use Defrost mode with maximum temperature

settings for best windshield and side window

defrosting and defogging.

Rear Defrost Button

Push and release the Rear Defrost

Control button to turn on the rear

window defroster and the heated

outside mirrors (if equipped). The Rear

Defrost indicator illuminates when the rear

window defroster is on. The rear window

defroster automatically turns off after

10 minutes.

Temperature Control

Temperature Control regulates the temperature

of the air forced through the climate system.

The temperature increases as you

turn the temperature control knob

clockwise.

The temperature decreases as you

turn the temperature control knob

counterclockwise.

Blower Control

Blower Control regulates the amount

of air forced through the climate

control system. There are seven

blower speeds available. The blower

speed increases as you turn the blower control

knob clockwise from the lowest blower setting.

The blower speed decreases as you turn the

blower control knob counterclockwise.

Mode Control

Turn the mode control knob to adjust

airflow distribution. The airflow

distribution mode can be adjusted so

air comes from the instrument panel

outlets, floor outlets, defrost outlets and demist

outlets.

CAUTION!

Failure to follow these cautions can cause

damage to the heating elements:



Use care when washing the inside of the rear

window. Do not use abrasive window

cleaners on the interior surface of the

window. Use a soft cloth and a mild washing

solution, wiping parallel to the heating

elements. Labels can be peeled off after

soaking with warm water.



Do not use scrapers, sharp instruments, or

abrasive window cleaners on the interior

surface of the window.



Keep all objects a safe distance from the

window.

2

64

GETTING TO KNOW YOUR VEHICLE



Panel Mode

Air comes from the outlets in the

instrument panel. Each of these

outlets can be individually adjusted to

direct the flow of air. The air vanes of

the center outlets and outboard outlets can be

moved up and down or side to side to regulate

airflow direction. There is a shut off wheel

located below the air vanes to shut off or adjust

the amount of airflow from these outlets.

Bi-Level Mode

Air comes from the instrument panel

outlets and floor outlets. A slight amount

of air is directed through the defrost and

side window demister outlets.

NOTE:

Bi-Level mode is designed under comfort condi

-

tions to provide cooler air out of the panel

outlets and warmer air from the floor outlets.

Floor Mode

Air comes from the floor outlets.

A slight amount of air is directed

through the defrost and side window

demister outlets.

Mix Mode

Air is directed through the floor,

defrost, and side window demister

outlets. This setting works best in cold

or snowy conditions that require extra

heat to the windshield. This setting is good for

maintaining comfort while reducing moisture on

the windshield.

A

UTOMATIC

 T

EMPERATURE



C

ONTROL

 (ATC)

Automatic Operation

1. Push the AUTO button on the faceplate, or

the AUTO button on the touchscreen on the

Automatic Temperature Control (ATC)

Panel.

2. Next, adjust the temperature you would like

the system to maintain by adjusting the

driver and passenger temperature control

buttons. Once the desired temperature is

displayed, the system will achieve and

automatically maintain that comfort level.

3. When the system is set up for your comfort

level, it is not necessary to change the

settings. You will experience the greatest

efficiency by simply allowing the system to

function automatically.

NOTE:



It is not necessary to move the temperature

settings for cold or hot vehicles. The system

automatically adjusts the temperature,

mode, and blower speed to provide comfort

as quickly as possible.



The temperature can be displayed in U.S. or

Metric units by selecting the U.S./Metric

within Uconnect Settings

Ú

page 228.

To provide you with maximum comfort in the

Automatic mode during cold start-ups, the

blower fan will remain on low until the engine

warms up. The blower will increase in speed

and transition into Auto mode.

Manual Operation Override

This system offers a full complement of manual

override features. The AUTO symbol in the front

ATC display will be turned off when the system

is being used in the manual mode.

GETTING TO KNOW YOUR VEHICLE

65

C

LIMATE

 V

OICE

 R

ECOGNITION

Adjust vehicle temperatures hands-free and

keep everyone comfortable while you keep

moving ahead.
Push the VR button on the steering wheel. After

the beep, say one of the following commands:



“Set driver temperature to 70 degrees”



“Set passenger temperature to 70 degrees”

Did you know: Voice Command for Climate may only

be used to adjust the interior temperature of your

vehicle. Voice Command will not work to adjust the

heated seats or steering wheel if equipped.

O

PERATING

 T

IPS



NOTE:

Refer to the chart at the end of this section for

suggested control settings for various weather

conditions.

Summer Operation

The engine cooling system must be protected

with a high-quality antifreeze coolant to provide

proper corrosion protection and to protect

against engine overheating. OAT coolant

(conforming to MS.90032) is recommended.

Winter Operation

To ensure the best possible heater and defroster

performance, make sure the engine cooling

system is functioning properly and the proper

amount, type, and concentration of coolant is

used. Use of the Air Recirculation mode during

Winter months is not recommended, because it

may cause window fogging.

Vacation/Storage

For information on maintaining the Climate

Control system when the vehicle is being stored

for an extended period of time, see

Ú

page 427.

Window Fogging

Vehicle windows tend to fog on the inside in mild,

rainy, and/or humid weather. To clear the

windows, select Defrost or Mix mode and

increase the front blower speed. Do not use the

Recirculation mode without A/C for long periods,

as fogging may occur.

Outside Air Intake

Make sure the air intake, located directly in

front of the windshield, is free of obstructions,

such as leaves. Leaves collected in the air

intake may reduce airflow, and if they enter

the plenum, they could plug the water drains.

In Winter months, make sure the air intake is

clear of ice, slush, and snow.

Cabin Air Filter

The climate control system filters out dust and

pollen from the air. Contact an authorized

dealer to service your cabin air filter, and to

have it replaced when needed.

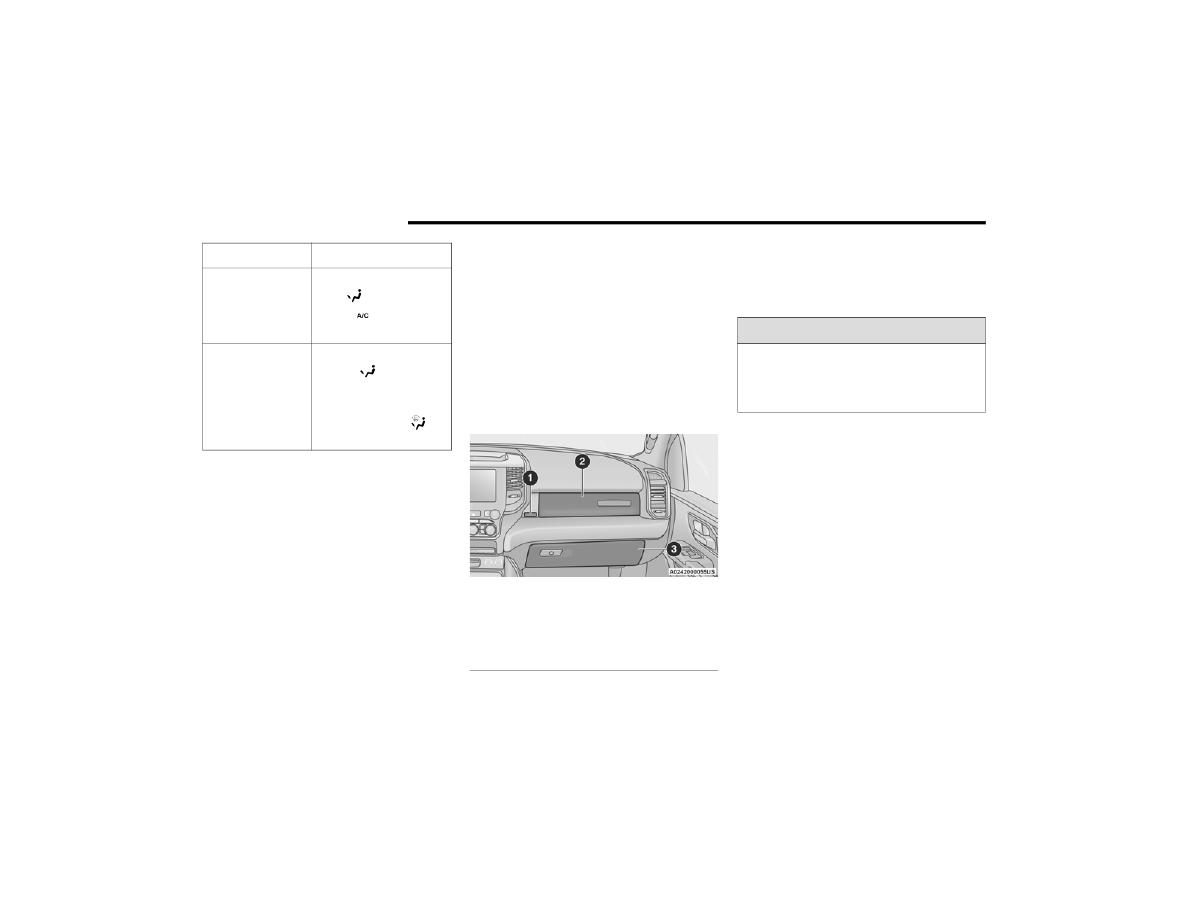

Operating Tips Chart

WEATHER

CONTROL SETTINGS

Hot Weather And

Vehicle Interior Is

Very Hot

Set the mode control

to  ,   on, and blower

on high. Roll down the

windows for a minute to

flush out the hot air.

Adjust the controls as

needed to achieve

comfort.

Warm Weather

Turn   on and set the
mode control to the

position.

Cool Sunny

Operate in   position.

2

66

GETTING TO KNOW YOUR VEHICLE



INTERIOR STORAGE AND EQUIPMENT

S

TORAGE

Glove Compartment

The glove compartment is located on the

passenger side of the instrument panel and

features both an upper and lower storage area.

NOTE:

Not all vehicles are equipped with a door over

the upper storage area.

Glove Compartment

If equipped with a covered upper glove

compartment, push the release button to open.
To open the lower glove compartment, pull the

release handle.

Door Storage

Front Door Storage — If Equipped
Storage areas and bottle holders (driver’s side

only) are located in the door trim panels.
Rear Door Storage — If Equipped
Storage compartments are located in both the

driver and passenger rear door trim panels.

Cool & Humid

Conditions

Set the mode control

to   position and

turn  on to keep

windows clear.

Cold Weather

Set the mode control to

the   position.

If windshield fogging

starts to occur, move the

control to the

position.

WEATHER

CONTROL SETTINGS

1 — Upper Glove Compartment Release Button

(If Equipped)
2 — Upper Glove Compartment
3 — Lower Glove Compartment

WARNING!

Do not operate this vehicle with a glove

compartment in the open position. Driving

with the glove compartment open may result

in injury in a collision.

GETTING TO KNOW YOUR VEHICLE

67

(Continued)

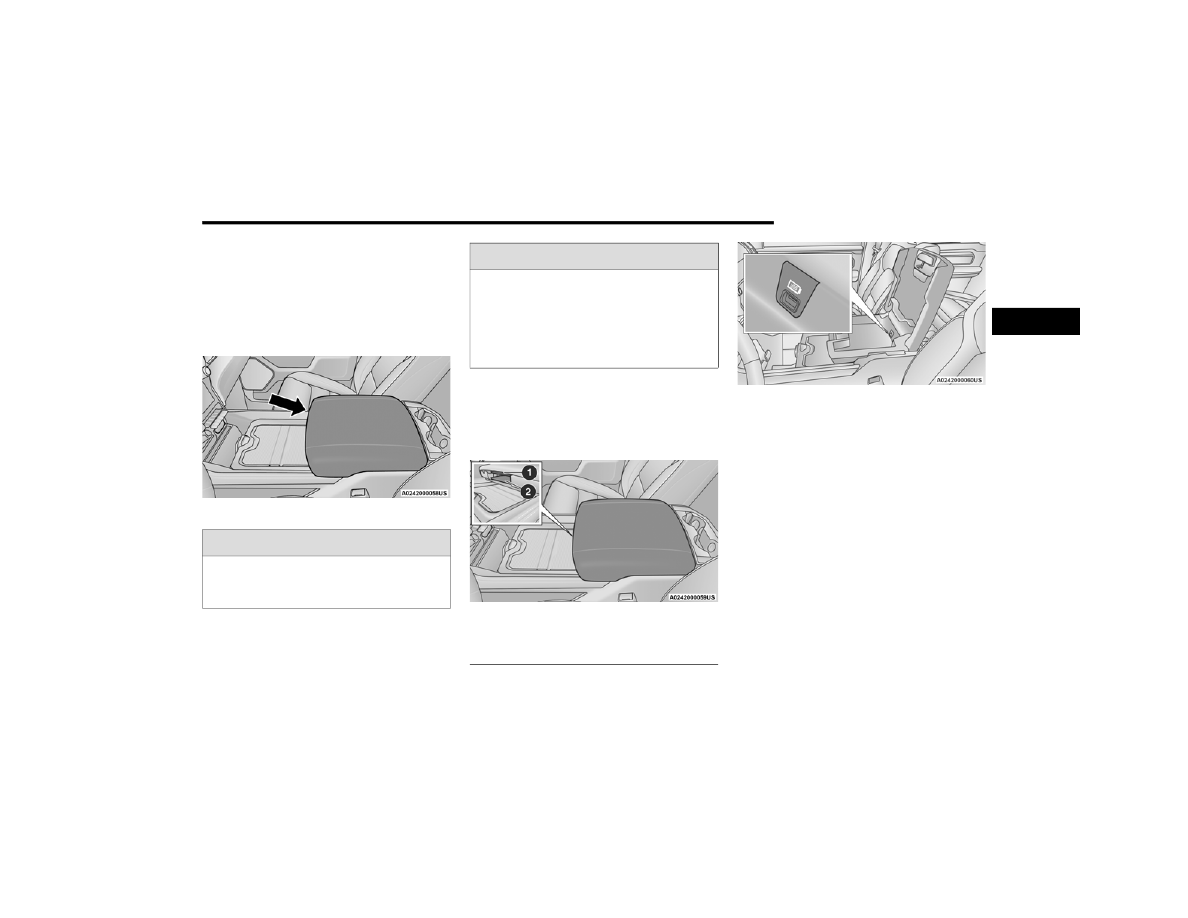

Center Storage Compartment — If

Equipped

The center storage compartment is located between

the driver and passenger seats. The storage

compartment provides an armrest and contains

both an upper and lower storage area.

Center Storage Compartment

Pull the upper handle on the front of the

armrest to raise the cover. The upper storage

area contains a USB port that can be used to

power small electrical devices.

Center Storage Compartment

Upper Storage USB Port

With the upper lid closed, pull the lower handle

to open the lower storage bin. The lower bin

contains a power inverter. There is also a “fill

line” located along the rear inside wall of the

lower bin. Contents above the “fill line” may

interfere with cupholder placement if equipped

with a premium center console.

WARNING!



This armrest is not a seat. Anyone seated

on the armrest could be seriously injured

during vehicle operation, or a collision.



In a collision, the latch may open if the total

weight of the items stored exceeds about

10 lbs (4.5 kg). These items could be

thrown about endangering occupants of

the vehicle. Items stored should not exceed

a total of 10 lbs (4.5 kg).

1 — Upper Console Handle
2 — Lower Console Handle

WARNING!

 (Continued)

2

68

GETTING TO KNOW YOUR VEHICLE



Forward Portion Of Lower Storage Bin

Premium Center Console — If Equipped

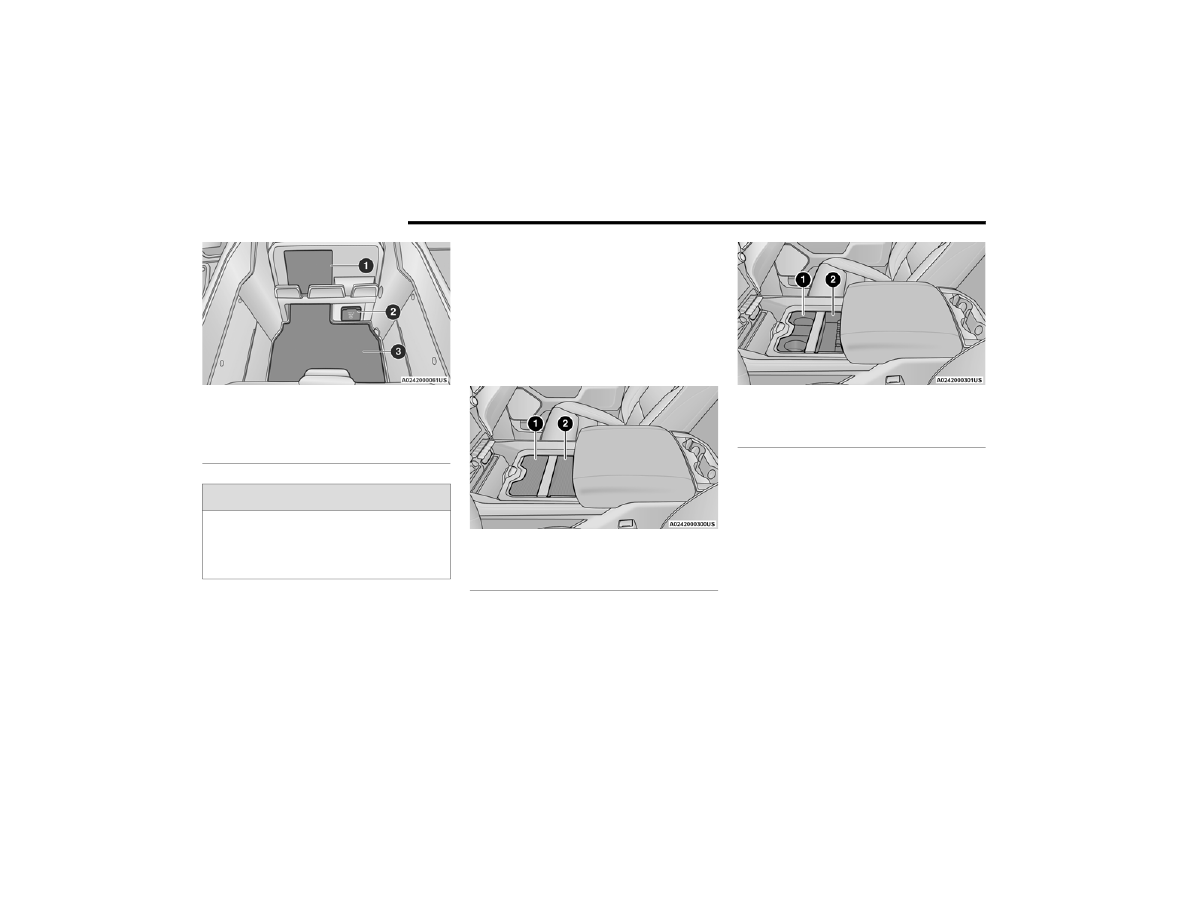

The premium center console is equipped with

two front storage bins located in front of the

center storage compartment. These storage

bins may be equipped with tandem doors. Push

the front bin to access the cupholders, or push

the rear bin to access the coin holder/small

storage bin.

Center Console Tandem Doors— If Equipped

Tandem Doors Open Position

1 — Wireless Charging Pad
2 — Power Inverter
3 — Storage Area

WARNING!

Do not operate this vehicle with a console

compartment lid in the open position. Driving

with the console compartment lid open may

result in injury in a collision.

1 — Push Front Bin Access
2 — Push Rear Bin Access

1 — Front Bin Open
2 — Rear Bin Open

GETTING TO KNOW YOUR VEHICLE

69

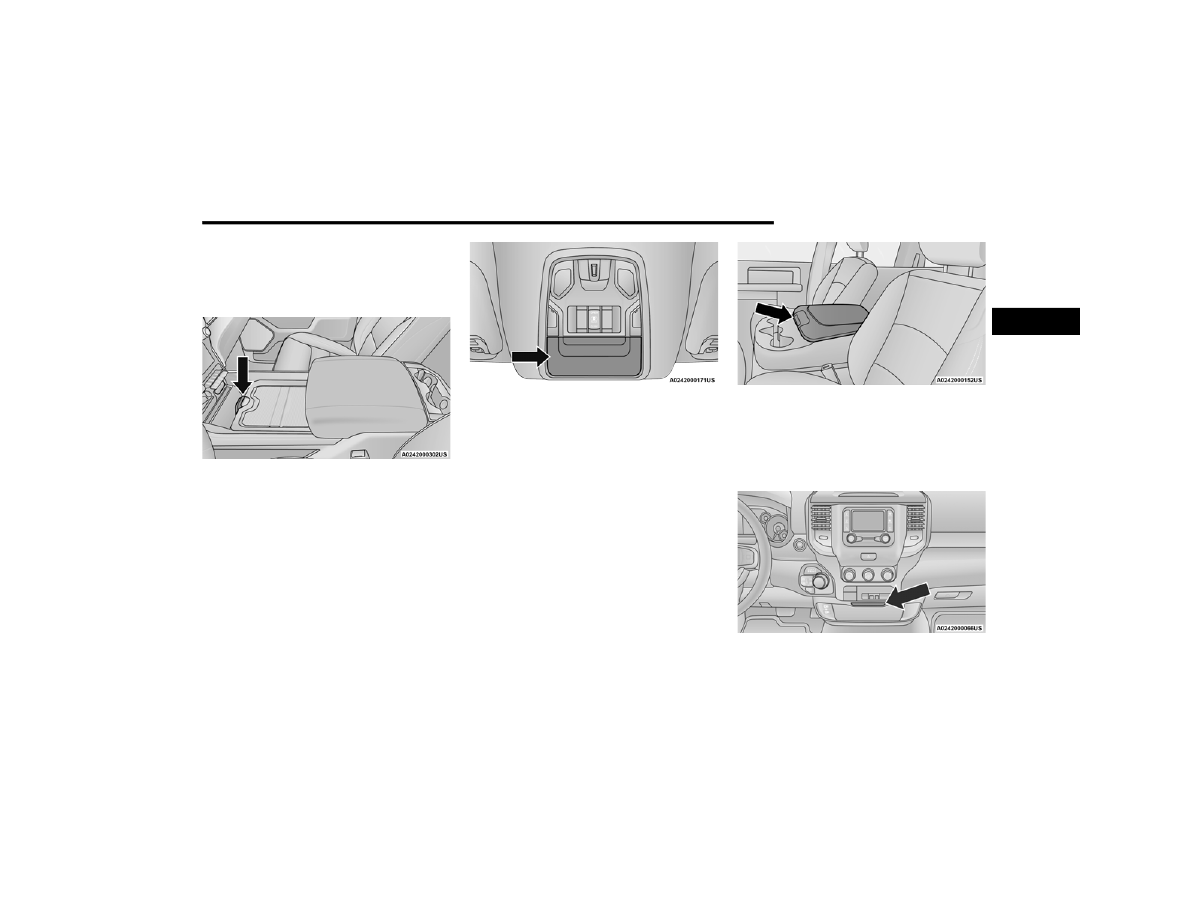

Push the release button at the front of the

cupholder bin to slide tray rearward to access

the front lower storage bin, or forward to access

the rear lower storage bin.

Push Release Button To Slide Tray

Overhead Sunglass Storage

At the front of the overhead console, a compartment

is provided for the storage of one pair of sunglasses.
From the closed position, push the door latch to

open the compartment.

Overhead Sunglass Door

The door will slowly rotate to the full open

position.

Front Bench Seat Storage — If Equipped

If your vehicle is equipped with a front bench

seat, storage can be found by folding down the

center seat back. A console storage area and

cupholders are available. With the seatback in

the upright position, lifting the seat bottom also

reveals a storage location.

Front Bench Seat Storage Location

If equipped, there is a storage drawer located in

the lower center of the instrument panel. It can

be released by pushing the access button above

it. Pull drawer outward to the fully open position.

Storage Drawer Access Button

2

70

GETTING TO KNOW YOUR VEHICLE



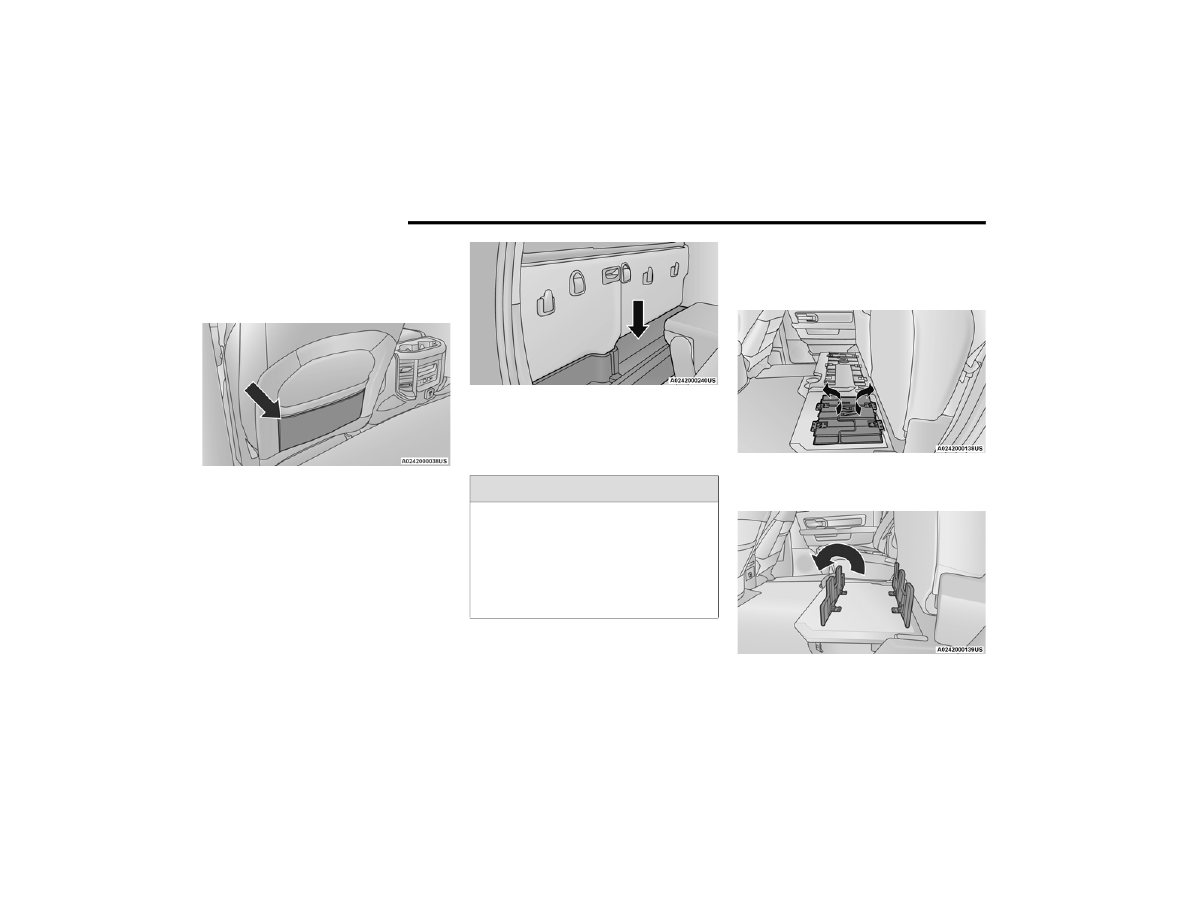

Seatback Storage — If Equipped

Located in the back of both the driver and

passenger front seats are pockets that can be

used for storage.

Driver’s Side Seatback Storage

Storage Bin (Regular Cab)

The storage bin is located behind the front

seats and runs the length of the cab.

Storage Bin

Fold Flat Load Floor — If Equipped

Crew Cab models with a 60/40 rear seat may

be equipped with a folding load floor.

Unfolding The Load Floor/Crew Cab

1. Lift the 60/40 seat cushion(s) to the

upward position.

Load Floor Legs In Stowed Position

2. Unfold both the legs using the straps.

Load Floor Legs In Opened Position

WARNING!

Do not operate the vehicle with loose items

stored on the load floor. While driving or in an

accident you may experience abrupt stopping,

rapid acceleration, or sharp turns. Loose

objects stored on the load floor may move

around with force and strike occupants,

resulting in serious or fatal injury.

GETTING TO KNOW YOUR VEHICLE

71

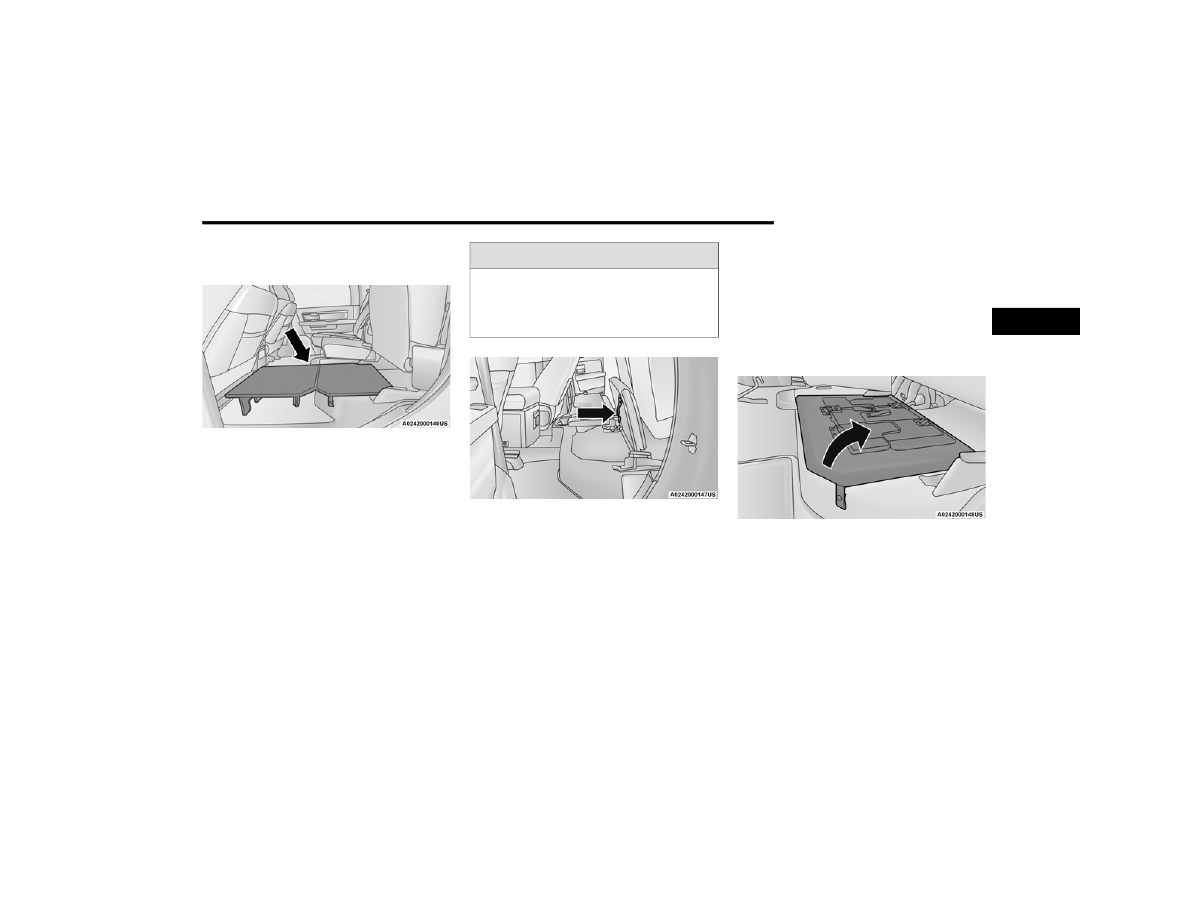

3. Lift the front panel until the load floor

unfolds into position.

Load Floor In Open Position

4. Reverse the procedure to store the load

floor.

Positioning The Load Floor For Storage Access

Under The Seat

1. Lift the 60/40 seat cushion(s) to the

upward position.

2. Unsnap the securing snap located at either

side of the load floor.

3. Lift the load floor up to access storage

under the load floor.

Load Floor Securing Straps/Crew Cab

4. Reverse the procedure to put the load floor

back in the secured down position before

you operate the vehicle.

Below Rear Seat Storage (Crew Cab)

The Crew Cab models provide additional

storage under the rear seats. Lift the seats to

access the storage compartment.
To open the storage compartments, unsnap the

securing snap located at either side of the load

floor and lift upward on the fold flat lid.

Crew Cab Storage

NOTE:

For more information on storage and the fold

flat floor, refer to “Fold Flat Load Floor” in the

previous section.

WARNING!

Do not drive with the load floor in the up

position. When stopping fast or in an

accident, the load floor could move to the

down position causing serious injury.

2

72

GETTING TO KNOW YOUR VEHICLE



USB/AUX C

ONTROL



Located on the center stack, just below the

instrument panel, is the main media hub. There

are four total USB ports: Two Mini-USBs (Type C)

and two Standard USBs (Type A). There is also

an AUX port located in the middle of the USB

Ports.
Plugging in a smartphone device to a USB port

may activate Android Auto™ or Apple CarPlay®

features, if equipped. For further information,

refer to “Android Auto™” or “Apple CarPlay®” in

the Owner’s Manual Supplement.

NOTE:

Two devices can be plugged in at the same

time, and both ports will provide charging capa

-

bilities. Only one port can transfer data to the

system at a time. A pop-up will appear and allow

you to select the device transferring data.

For example, if a device is plugged into the Type

A USB port and another device is plugged into

the Type C USB port, a message will appear and

allow you to select which device to use.

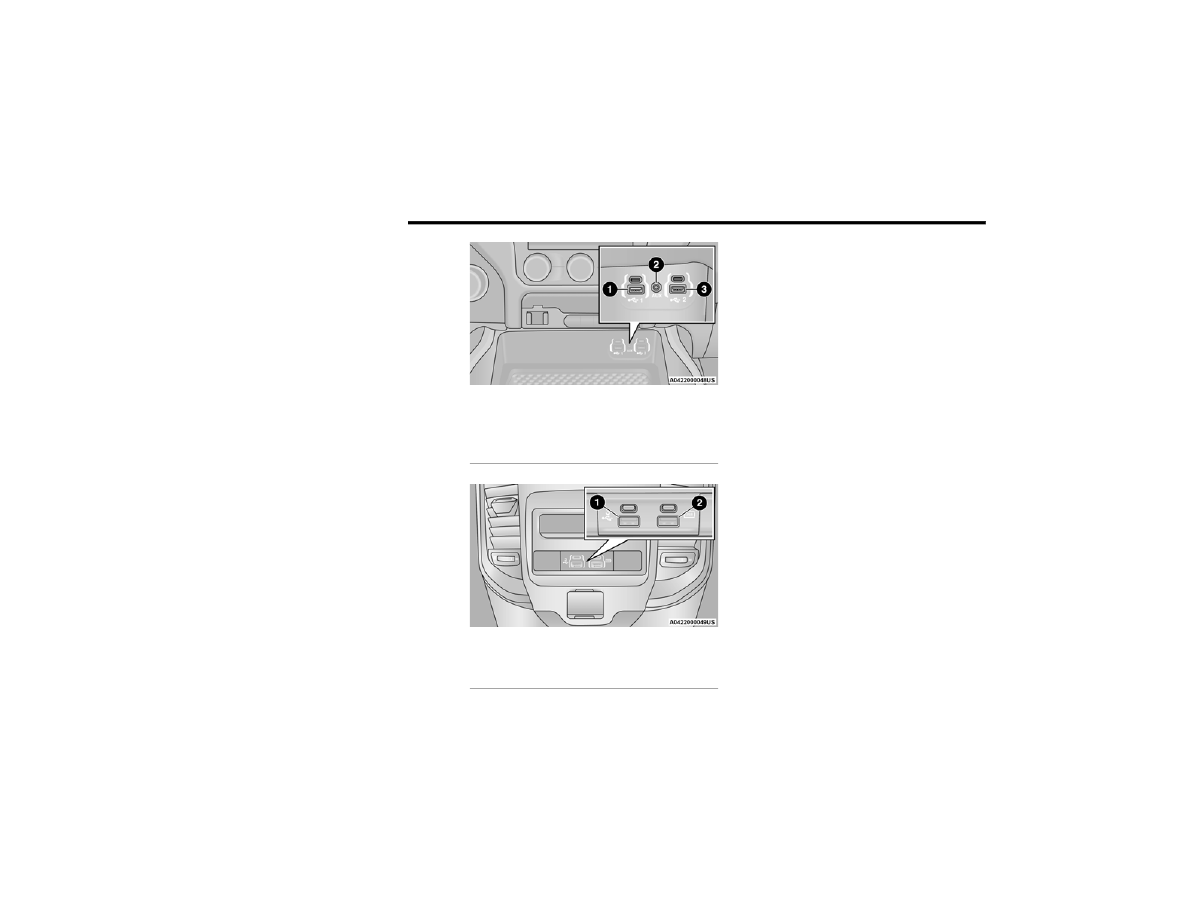

Center Stack USB/AUX Media Hub

Rear USB Ports

Third and fourth USB ports are located behind

the center console, above the power inverter.

One of these USBs ports is charge only.
Applicable to only Uconnect 4C/4C NAV With

8.4-inch Display, and Uconnect 4C NAV With

12-inch Display radios, different scenarios are

listed below when a non-phone device is

plugged into the smaller and larger USB ports,

and when a phone device is plugged into the

smaller and larger USB ports:



“A new device is now connected. Previous

connection was lost”.



“(Phone Name) now connected. Previous

connection was lost”.



“Another device is in use through the same

USB port. Please disconnect the first device

to use the second device”.

Plugging in a phone or another USB device may

cause the connection to a previous device to be

lost.
If equipped, your vehicle may also contain a

USB port located on the top tray of the vehicles

center console.

1 — USB Port #1
2 — AUX Port
3 — USB Port #2

1 — Rear Media USB Ports
2 — Rear Charge Only USB Ports

GETTING TO KNOW YOUR VEHICLE

73

(Continued)

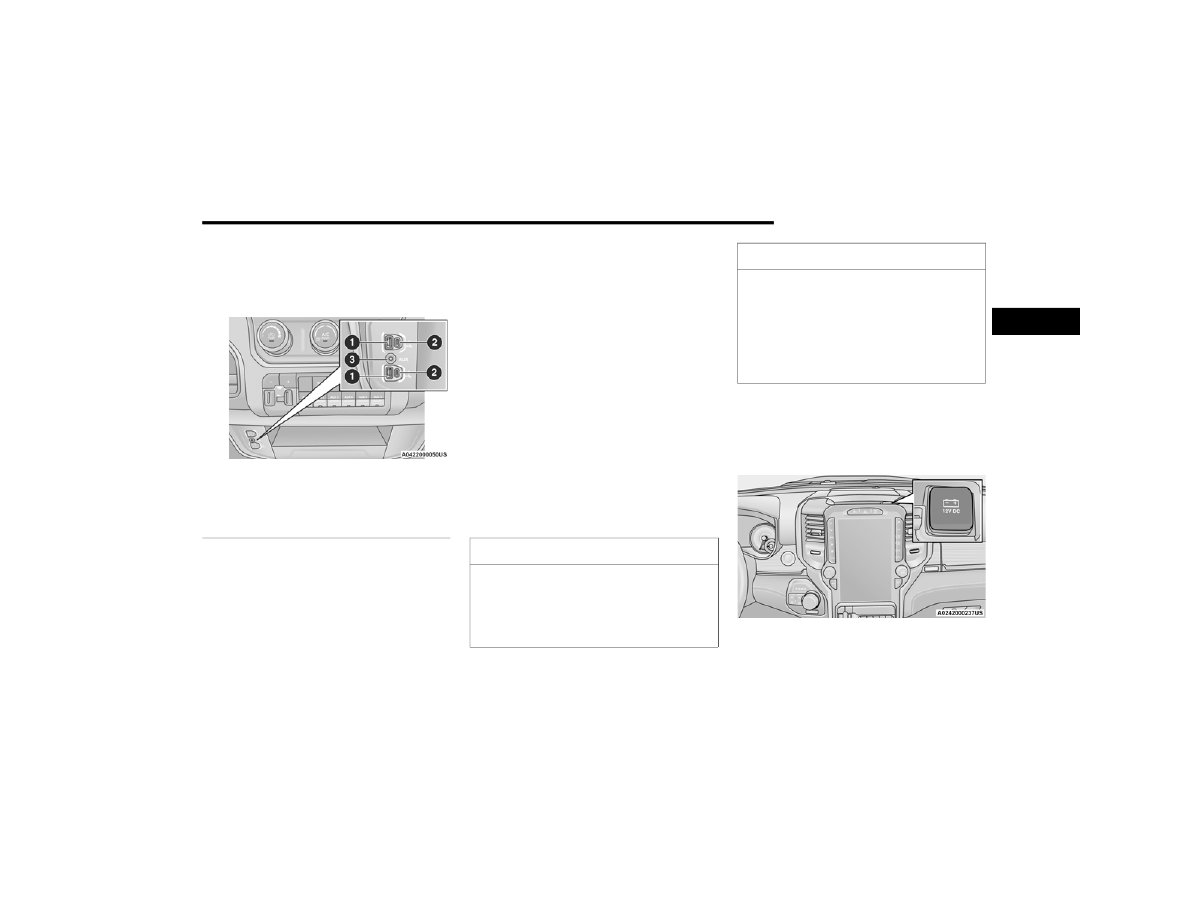

If equipped, two Mini-USB Ports (Type C), two

Standard USB Ports (Type A), and one AUX port

may be located to the left of the center stack,

just below the climate controls.

Center Console USB/AUX Media Hub

Some USB ports support media and charging.

You can use features, such as Apple CarPlay®,

Android Auto™, Pandora®, and others while

charging your phone.

NOTE:

Plugging in a phone or another USB device may

cause the connection to a previous device to be lost.

For further information, refer to the Uconnect

Owner’s Manual Supplement or visit

UconnectPhone.com.

E

LECTRICAL

 P

OWER

 O

UTLETS



The auxiliary 12 Volt (13 Amp) power outlet can

provide power for in-cab accessories designed

for use with the standard “cigarette lighter”

style plug. The 12 Volt power outlets and 5 Volt

(2.5 Amp) USB port (Charge Only) have a cap

attached to the outlet indicating “12V DC”,

together with either a key symbol, battery

symbol, or USB symbol.
A key symbol indicates that the ignition must be

in the ON/RUN or ACC positions for the outlet to

provide power. The battery symbol indicates

that the outlet is connected to the battery, and

can provide power at all times.

An auxiliary power outlet can be found in the

tray on top of the center stack. This power outlet

works when the ignition is in the ON/RUN, ACC,

or OFF position.

Power Outlet — Top Of Center Stack

1 — Standard USB Type A Ports
2 — Mini-USB Type C Ports
3 — AUX Port

CAUTION!



Do not exceed the maximum power of

160 Watts (13 Amps) at 12 Volts. If the

160 Watts (13 Amps) power rating is

exceeded, the fuse protecting the system

will need to be replaced.



Power outlets are designed for accessory

plugs only. Do not insert any other object in

the power outlets as this will damage the

outlet and blow the fuse. Improper use of

the power outlet can cause damage not

covered by your New Vehicle Limited

Warranty.

CAUTION!

 (Continued)

2
