26

GETTING TO KNOW YOUR VEHICLE



NOTE:

If the key fob is located next to a mobile phone,

laptop, or other electronic device, the wireless

signal may get blocked, and the driver’s door

may not unlock automatically.

If the door lock switch is pushed while the

ignition is in ACC or ON/RUN and the driver's

door is open, the doors will not lock.

K

EYLESS

 E

NTER

-N-G

O

 — P

ASSIVE



E

NTRY

 (I

F

 E

QUIPPED

)

The Passive Entry system is an enhancement to

the vehicle’s Remote Keyless Entry system and a

feature of Keyless Enter-N-Go. This feature allows

you to lock and unlock the vehicle’s door(s)

without having to push the key fob lock or unlock

buttons.

NOTE:



Passive Entry may be programmed on/off

within Uconnect Settings

Ú

page 228.



If wearing gloves or if it has been raining/

snowing on the Passive Entry door handle,

the unlock sensitivity can be affected,

resulting in a slower response time.



If the vehicle is unlocked by Passive Entry

and no door is opened within 60 seconds, the

vehicle will re-lock and if equipped will arm

the security alarm.



The Vehicle Security system can be armed/

disarmed by pushing the Passive Entry key

fob lock/unlock buttons (if equipped).



The key fob may not be able to be detected by

the vehicle Passive Entry system if it is located

next to a mobile phone, laptop or other elec

-

tronic device; these devices may block the key

fob's wireless signal and prevent the Passive

Entry door handle from locking/unlocking the

vehicle.

To Unlock From The Driver or Passenger Side:
With a valid Passive Entry key fob within 5 ft

(1.5 m) of the door handle, grab the handle to

unlock the vehicle. Grabbing the driver’s door

handle will unlock the driver door automatically.

Grabbing the passenger door handle will unlock

all doors automatically. The interior door panel

lock knob will raise when the door is unlocked.

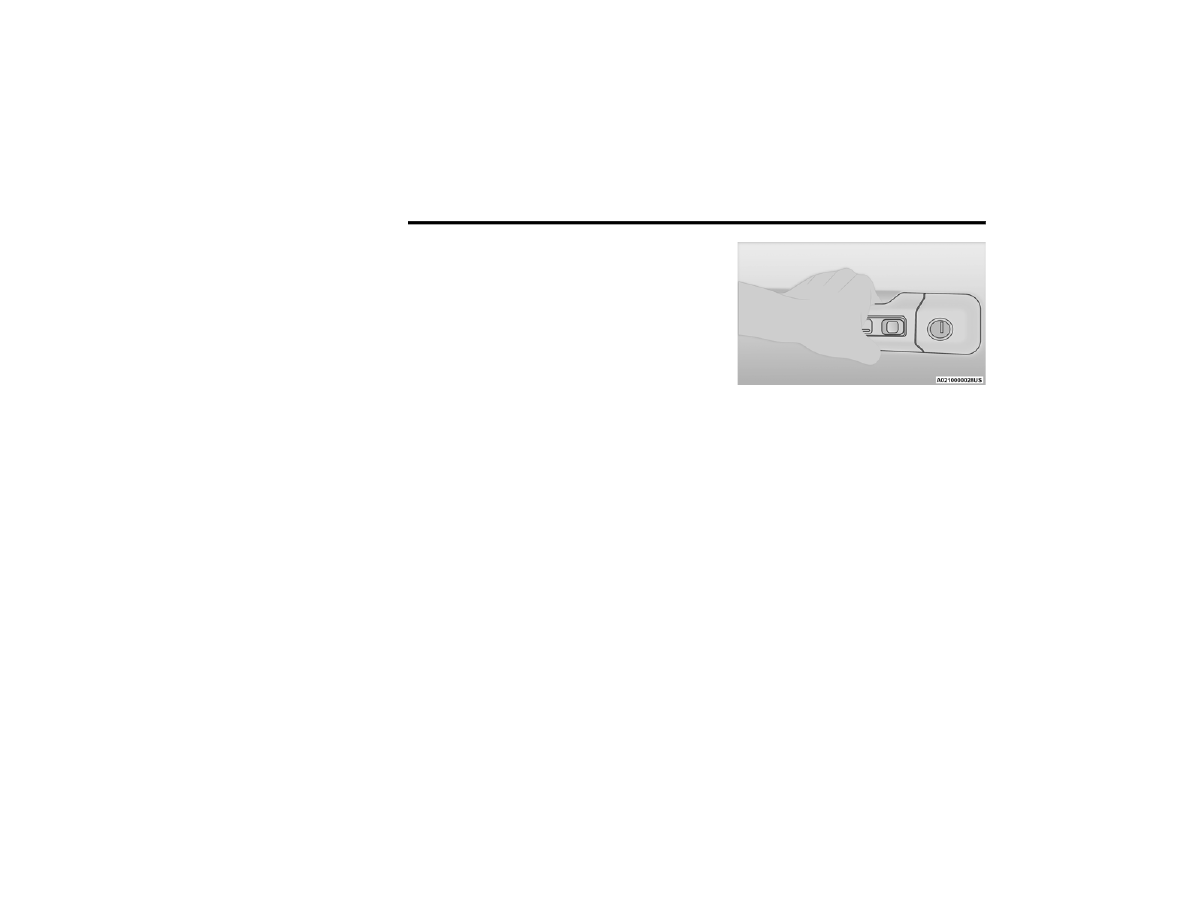

Grab The Door Handle To Unlock

NOTE:



If “Unlock All Doors 1st Press” is

programmed all doors will unlock when you

grab hold of the front driver’s door handle.

You can select between “Unlock Driver Door

1st Press” and “Unlock All Doors 1st Press”

within Uconnect Settings

Ú

page 228.



All doors will unlock when the front

passenger door handle is grabbed regardless

of the driver’s door unlock preference

setting.

GETTING TO KNOW YOUR VEHICLE

27

Preventing Inadvertent Locking Of Passive Entry

Key Fob In Vehicle:
To minimize the possibility of unintentionally

locking a Passive Entry key fob inside your

vehicle, the Passive Entry system is equipped

with an automatic door unlock feature which

will function if the ignition switch is in the OFF

position.
If one of the vehicle doors is open and the door

panel switch is used to lock the vehicle, once all

open doors have been closed the vehicle checks

the inside and outside of the vehicle for any valid

Passive Entry key fobs. If one of the vehicle's

Passive Entry key fobs is detected inside the

vehicle, and no other valid Passive Entry key fobs

are detected outside the vehicle, the Passive

Entry system automatically unlocks all vehicle

doors and chirps the horn three times (on the

third attempt ALL doors will lock and the Passive

Entry key fob can be locked in the vehicle).

To Lock The Vehicle’s Doors:
With one of the vehicle’s Passive Entry key fobs

within 5 ft (1.5 m) of the driver or passenger

front door handles, push the door handle lock

button to lock all doors.

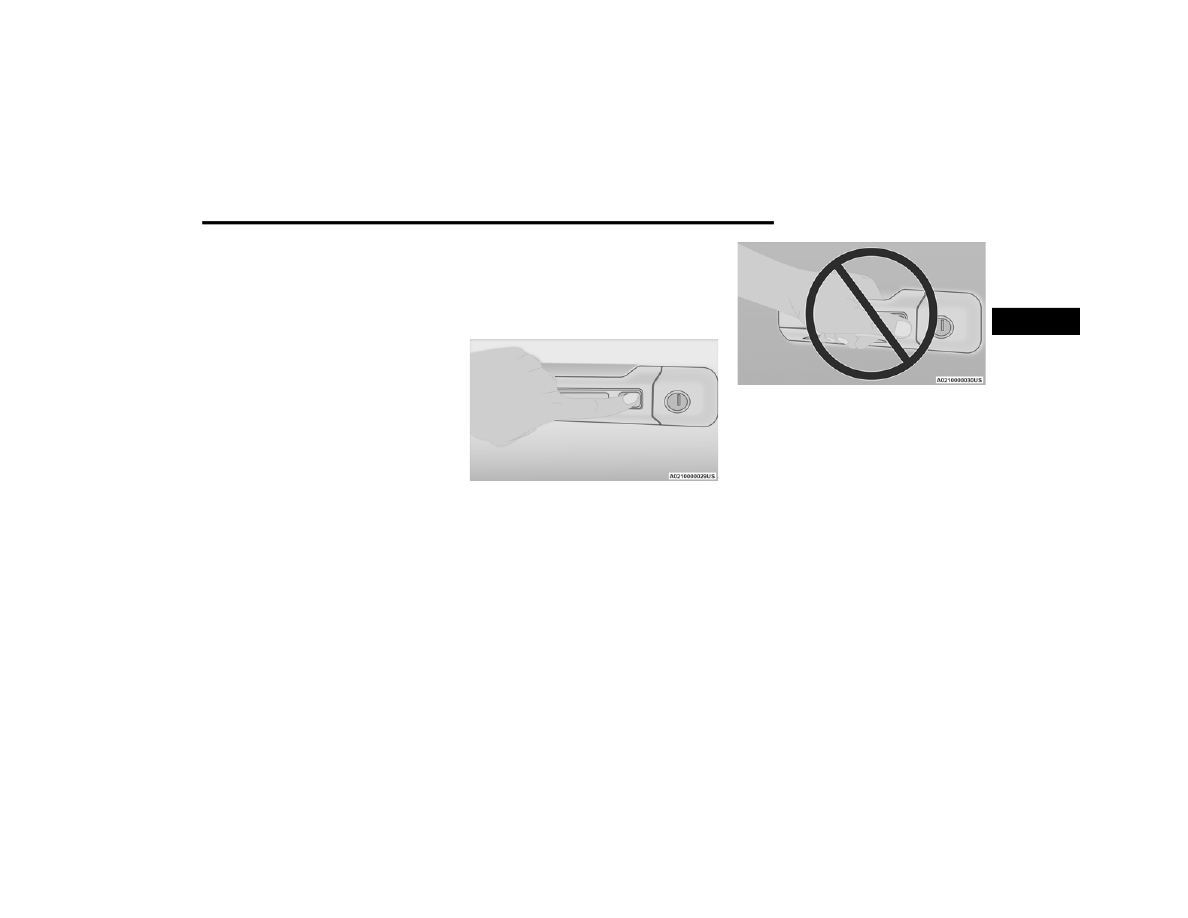

Push The Door Handle Button To Lock

Do NOT grab the door handle when pushing the

door handle lock button. This could unlock the

door(s).

Do NOT Grab The Door Handle When Locking

NOTE:



After pushing the door handle lock button,

you must wait two seconds before you can

lock or unlock the doors, using either Passive

Entry door handle. This is done to allow you to

check if the vehicle is locked by pulling the

door handle, without the vehicle unlocking.



The Passive Entry system depends on a key

fob that is not fully discharged of its coin

battery capacity.



When the key fob battery is low, the instrument

cluster will display a message indicating that

the key fob battery is low

Ú

page 15.

2

28

GETTING TO KNOW YOUR VEHICLE



The vehicle doors can also be locked by using

the key fob lock button or the lock button

located on the vehicle’s interior door panel

Ú

page 449.

A

UTOMATIC

 U

NLOCK

 D

OORS

 O

N



E

XIT

 — I

F

 E

QUIPPED

The doors will unlock automatically on vehicles

with power door locks after the following

sequence of actions:

1. The Automatic Unlock Doors On Exit

feature is enabled.

2. All doors are closed.

3. The transmission gear selector was not in

PARK, then is placed in PARK.

4. Any door is opened.

A

UTOMATIC

 D

OOR

 L

OCKS

 — I

F



E

QUIPPED



The auto door lock feature default condition is

enabled. When enabled, the door locks will lock

automatically when the vehicle's speed exceeds

15 mph (24 km/h). The auto door lock feature

is enabled/disabled in the Uconnect Settings

Ú

page 228.

C

HILD

-P

ROTECTION

 D

OOR

 L

OCK

 — I

F



E

QUIPPED

To provide a safer environment for children riding

in the rear seat, the rear doors (if equipped) of

your vehicle have the Child-Protection Door Lock

system.
To use the system, open each rear door, use a

flat blade screwdriver (or emergency key) and

rotate the dial to engage and disengage the

Child-Protection locks. When the system on a

door is engaged, that door can only be opened

by using the outside door handle even if the

inside door lock is in the unlocked position.

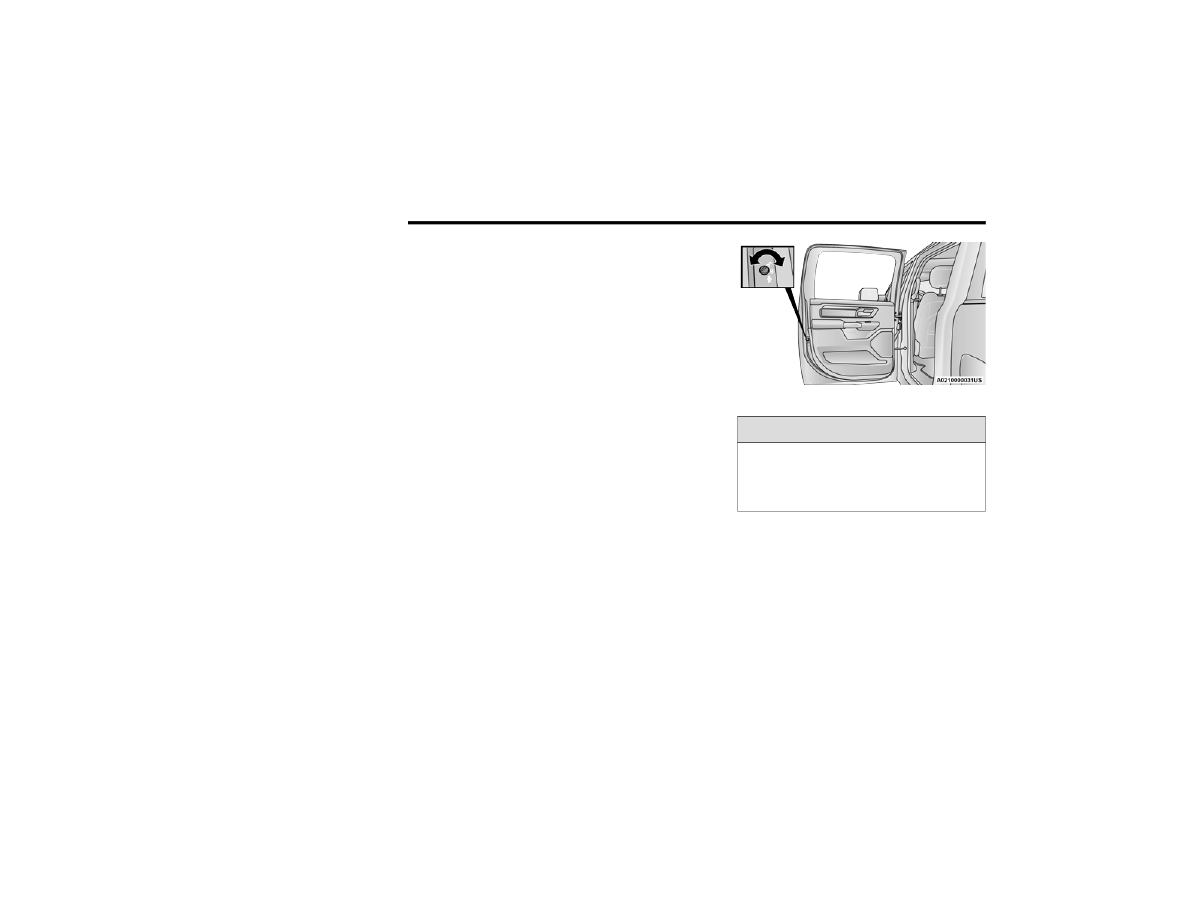

Child Lock Control

NOTE:



After setting the Child-Protection Door Lock

system, always test the door from the inside

to make certain it is in the desired position.



For emergency exit with the system engaged,

move the door lock switch to the unlock posi

-

tion, roll down the window, and open the door

with the outside door handle.

WARNING!

Avoid trapping anyone in the vehicle in a

collision. Remember that the rear doors cannot

be opened from the inside door handle when

the Child Protection Door Locks are engaged.

GETTING TO KNOW YOUR VEHICLE

29

STEERING WHEEL

T

ILT

 S

TEERING

 C

OLUMN



This feature allows you to tilt the steering

column upward or downward. The tilt lever is

located on the steering column, below the

multifunction lever.
Pull the lever toward the steering wheel to

unlock the steering column. With one hand

firmly on the steering wheel, move the steering

column up or down, as desired. Release the

lever to lock the steering column firmly in place.

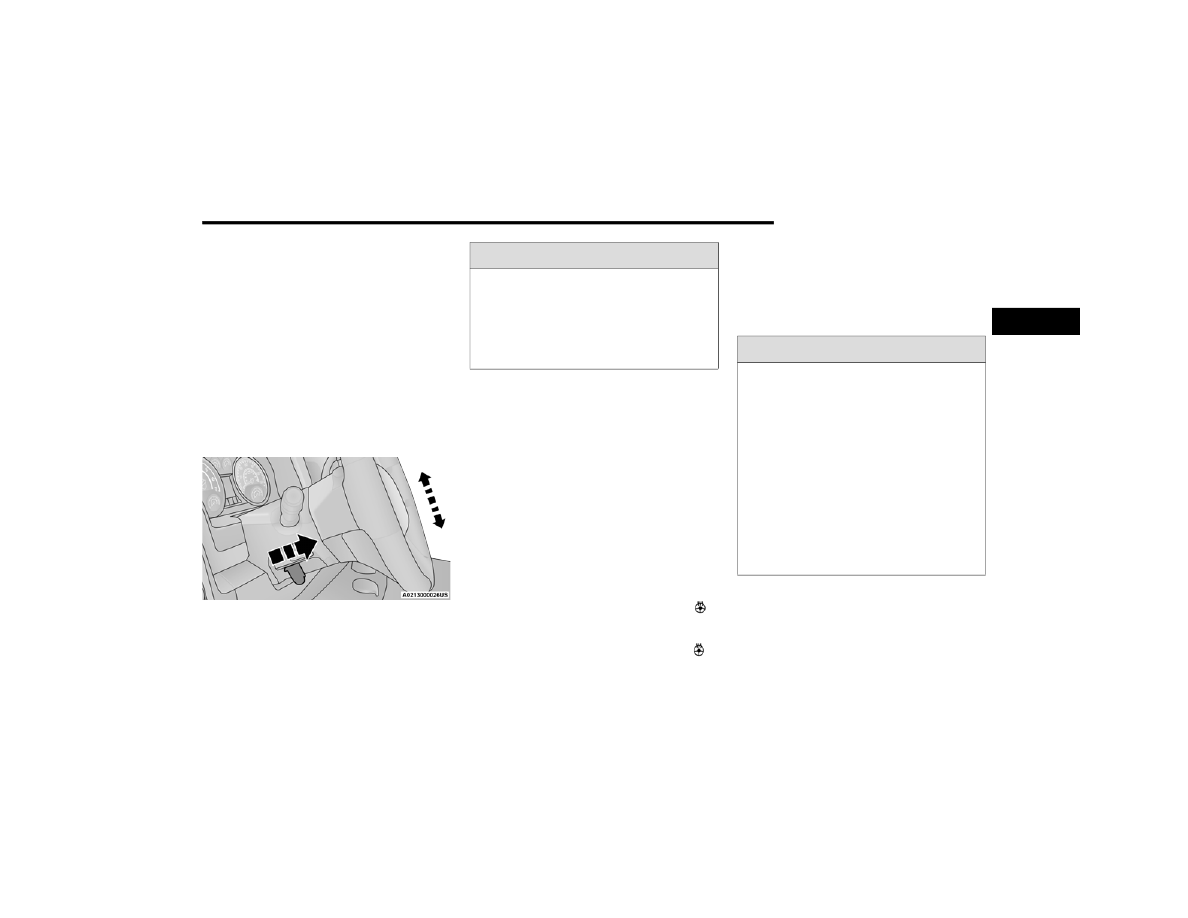

Tilt Steering Lever

H

EATED

 S

TEERING

 W

HEEL

 — I

F

 E

QUIPPED

The steering wheel contains a heating element

that helps warm your hands in cold weather.

The heated steering wheel has only one

temperature setting. Once the heated steering

wheel has been turned on, it will stay on until

the operator turns it off. The heated steering

wheel may not turn on when it is already warm.
The heated steering wheel control button is

located on the center instrument panel below

the touchscreen, as well as within the climate or

controls screen of the touchscreen.



Press the heated steering wheel button

once to turn the heating element on.



Press the heated steering wheel button   a

second time to turn the heating element off.

NOTE:

The engine must be running for the heated

steering wheel to operate.

For information on use with the Remote Start

system, see

Ú

page 21.

WARNING!

Do not adjust the steering column while

driving. Adjusting the steering column while

driving or driving with the steering column

unlocked, could cause the driver to lose

control of the vehicle. Failure to follow this

warning may result in serious injury or death.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic

illness, diabetes, spinal cord injury, medica

-

tion, alcohol use, exhaustion, or other phys

-

ical conditions must exercise care when

using the steering wheel heater. It may

cause burns even at low temperatures,

especially if used for long periods.



Do not place anything on the steering wheel

that insulates against heat, such as a

blanket or steering wheel covers of any type

and material. This may cause the steering

wheel heater to overheat.

2

30

GETTING TO KNOW YOUR VEHICLE



UCONNECT VOICE RECOGNITION

I

NTRODUCING

 V

OICE

 R

ECOGNITION

Start using Uconnect Voice Recognition with

these helpful quick tips. It provides the key

Voice Commands and tips you need to know to

control your vehicle’s Voice Recognition (VR)

system.

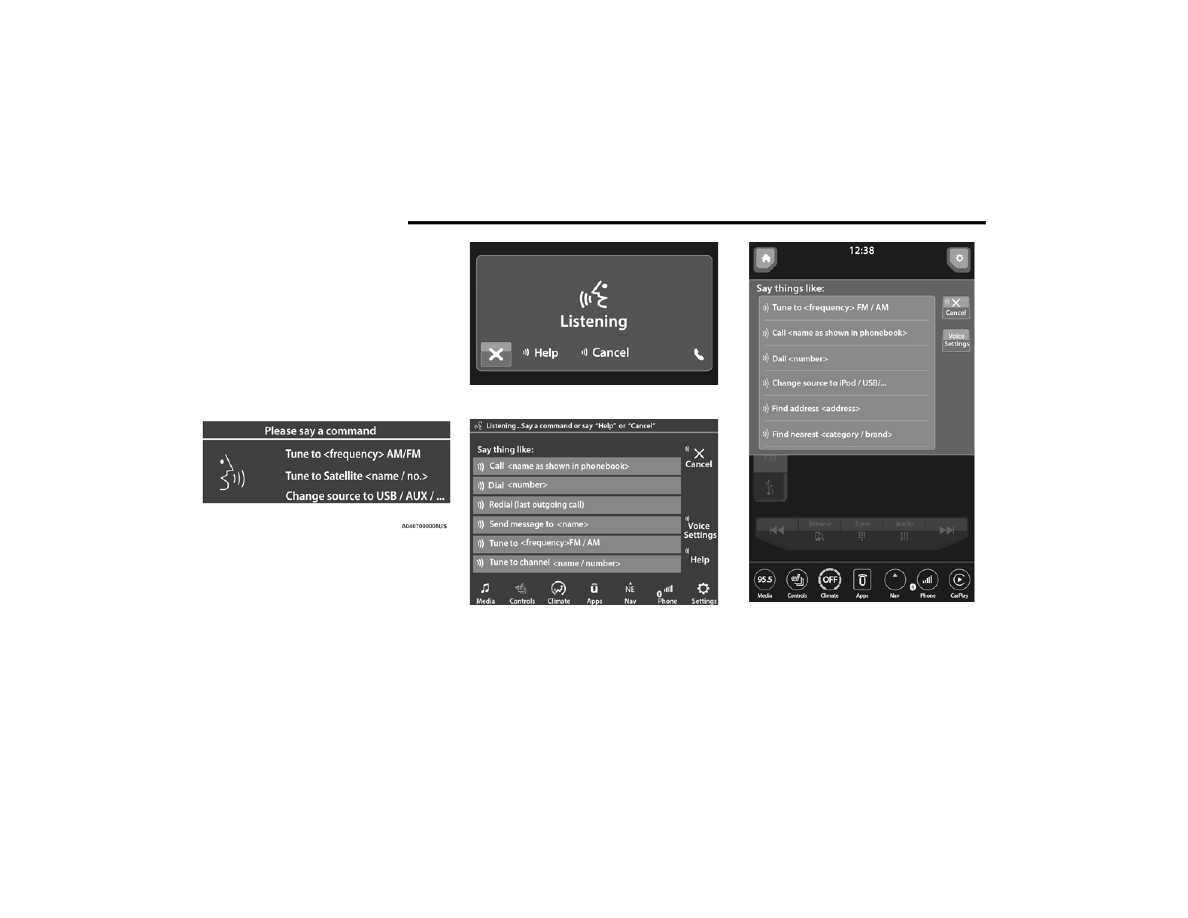

Uconnect 3.0

Uconnect 3 With 5-inch Display

Uconnect 4C/4C NAV With 8.4-inch Display

Uconnect 4C NAV With 12-inch Display

GETTING TO KNOW YOUR VEHICLE

31

If you see the NAV icon on the bottom bar or in

the Apps menus of your 8.4-inch touchscreen,

you have the Uconnect 4C NAV system. If not,

you have a Uconnect 4C with 8.4-inch display

system.

B

ASIC

 V

OICE

 C

OMMANDS

The basic Voice Commands below can be given

at any point while using your Uconnect system.

Push the VR button  . After the beep, say:



“Cancel” to stop a current voice session.



“Help” to hear a list of suggested Voice

Commands.



“Repeat” to listen to the system prompts again.

Notice the visual cues that inform you of your

Voice Recognition system’s status.

G

ET

 S

TARTED

The   VR button is used to activate /deactivate

your Voice Recognition system.
Helpful hints for using Voice Recognition:



Reduce background noise. Wind noise and

passenger conversations are examples of

noise that may impact recognition.



Speak clearly at a normal pace and volume

while facing straight ahead.



Each time you give a Voice Command, first

push the VR button, wait until after the beep,

then say your Voice Command.



You can interrupt the help message or

system prompts by pushing the VR button

and saying a Voice Command from the

current category.

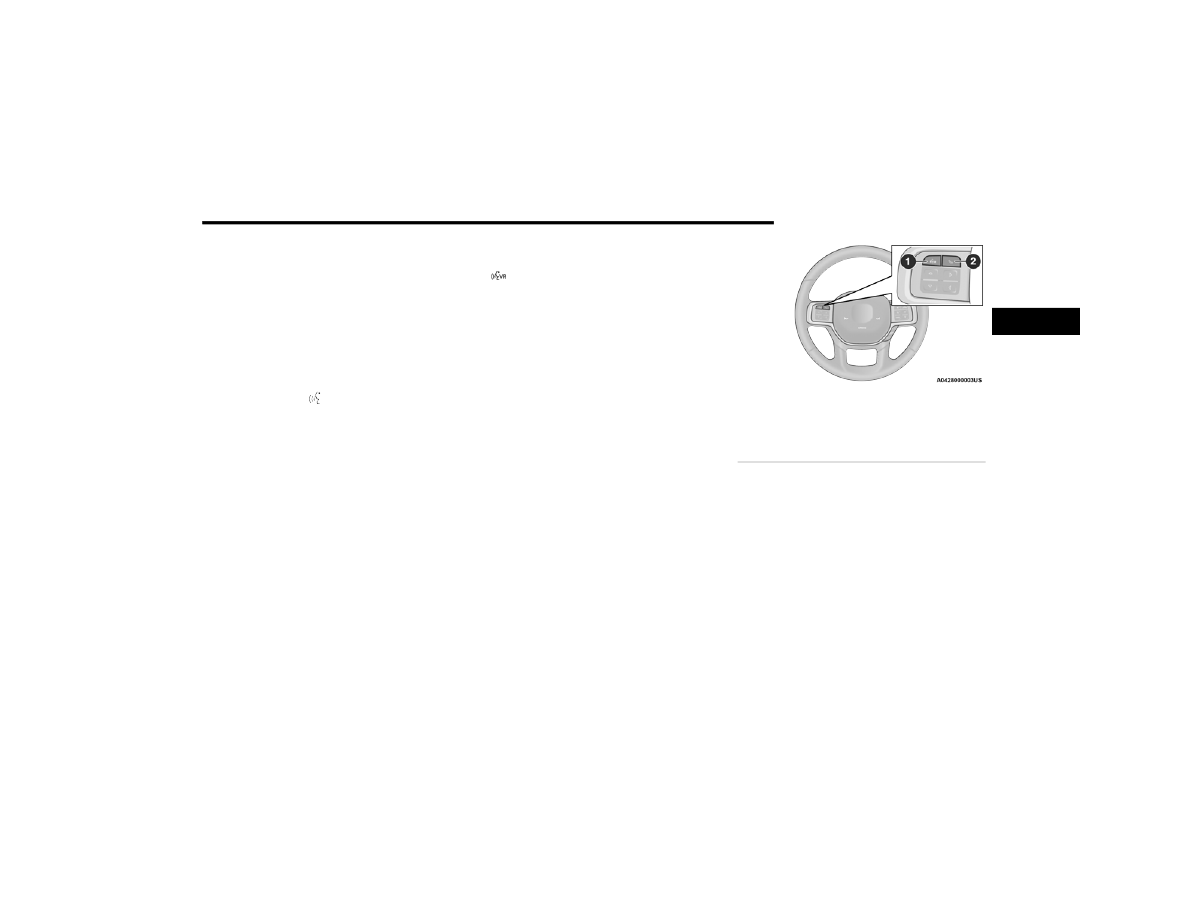

Uconnect Voice Command Buttons

A

DDITIONAL

 I

NFORMATION

and Uconnect are registered trademarks and

Mopar Owner Connect is a trademark of FCA US

LLC. Android™ is a trademark of Google Inc.

SiriusXM® and all related marks and logos are

trademarks of SiriusXM® Radio Inc

Ú

page 449.

For Uconnect system support, call

1-877-855-8400 (24 hours a day 7 days a

week) or visit DriveUconnect.com (US) or

DriveUconnect.ca (Canada).

1 — Push To Begin Radio Or Media Functions
2 — Push To Initiate, Answer, End A Phone Call, Or

Send/Receive A Text

2

32

GETTING TO KNOW YOUR VEHICLE



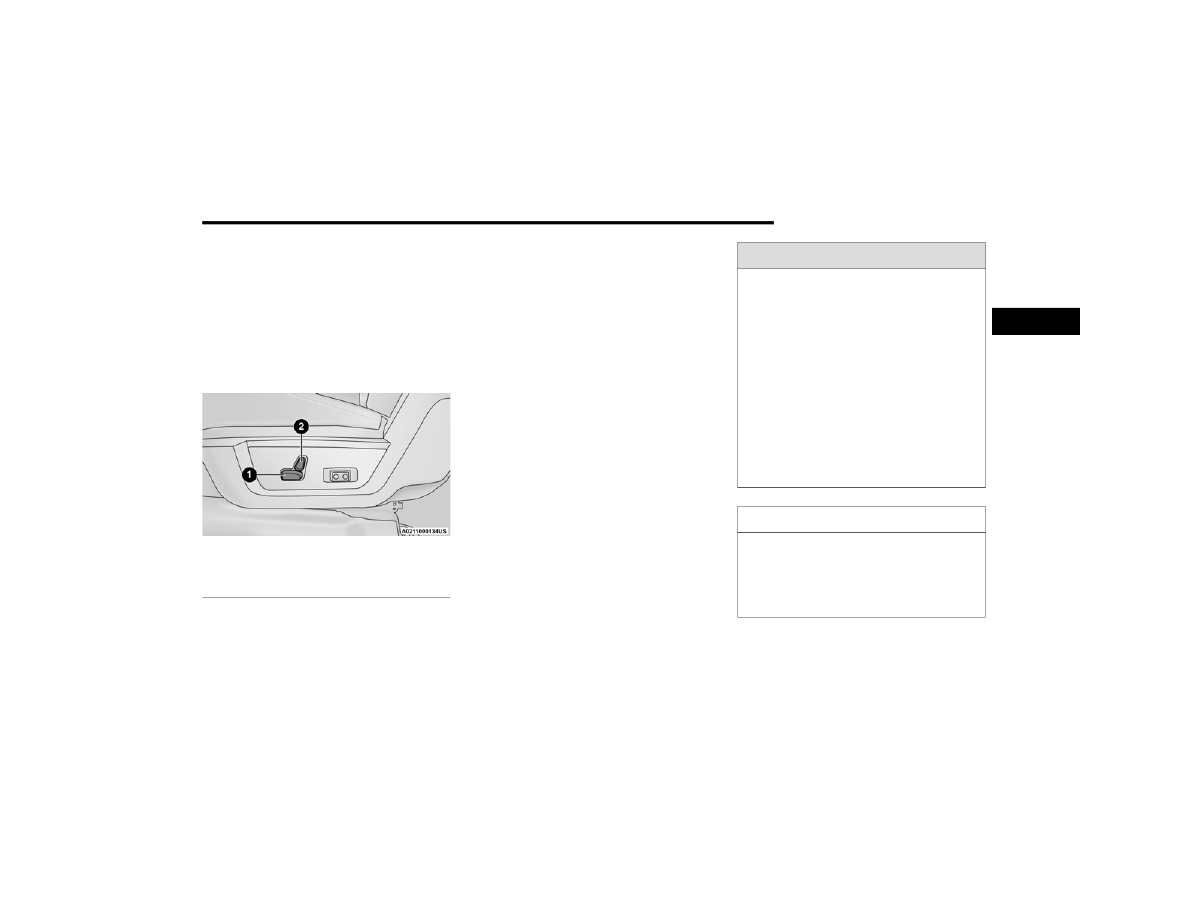

DRIVER MEMORY SETTINGS — IF EQUIPPED

This feature allows the driver to save up to

two different memory profiles for easy recall

through a memory switch. Each memory profile

saves desired position settings for the following

features:



Driver seat position



Easy Entry/Exit seat operation (on/off)

(if equipped)



Side mirrors



Adjustable pedals (if equipped)



A set of desired radio station presets

NOTE:



If equipped with power convex mirrors, these

mirror positions will not set as part of a

memory profile.



Your vehicle is equipped with two key fobs,

one key fob can be linked to memory position

1 and the other key fob can be linked to

memory position 2.

The driver memory settings switch is located on

the driver door, next to the door handle, and

consists of three buttons:



The set (S) button, which is used to activate

the memory save function.



The (1) and (2) buttons which are used to

recall either of two saved memory profiles.

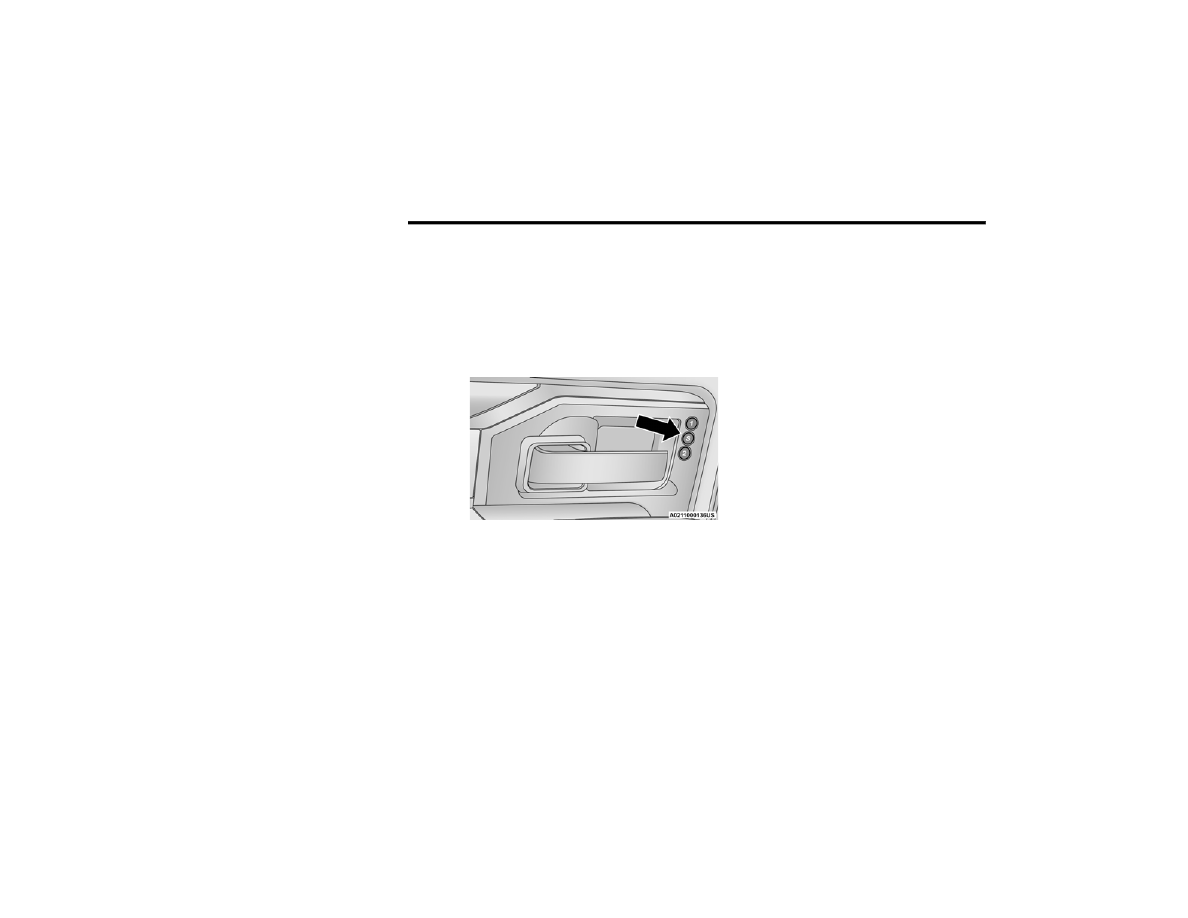

Driver Memory Settings Buttons

P

ROGRAMMING

 T

HE

 M

EMORY

 F

EATURE

To create a new memory profile, perform the

following:

1. Place the vehicle’s ignition in the ON/RUN

position (do not start the engine).

2. Adjust all memory profile settings to desired

preferences (i.e., driver’s seat, outside

mirrors, adjustable pedals (if equipped),

and radio station presets).

3. Push the set (S) button on the memory

switch, and then push the desired memory

button (1 or 2) within five seconds.

The instrument cluster display will display

which memory position has been set.

NOTE:

Memory profiles can be set without the vehicle

in PARK.

L

INKING

 A

ND

 U

NLINKING

 T

HE

 R

EMOTE



K

EYLESS

 E

NTRY

 K

EY

 F

OB

 T

O

 M

EMORY

Your key fob can be programmed to recall one

of two saved memory profiles by pushing the

unlock button on the key fob.

NOTE:

Before programming your key fob you must

select the “Personal Settings Linked to Key

Fob” feature through the Uconnect Settings

Ú

page 228.

GETTING TO KNOW YOUR VEHICLE

33

To program your key fob, perform the following:

1. Place the vehicle’s ignition in the OFF

position.

2. Select a desired memory profile 1 or 2.

3. Once the profile has been recalled, push

and release the set (S) button on the

memory switch.

4. Push and release button (1) or (2)

accordingly. “Memory Profile Set” (1 or 2)

will display in the instrument cluster.

5. Push and release the lock button on the key

fob within 10 seconds.

NOTE:

Your key fob can be unlinked from your memory

settings by pushing the set (S) button, and

within 10 seconds, pushing the unlock button

on the key fob.

M

EMORY

 P

OSITION

 R

ECALL

NOTE:

The vehicle speed must be lower than 5 mph

(8 km/h) to recall memory positions. If a recall

is attempted when the vehicle speed is greater

than 5 mph (8 km/h), a message will be

displayed in the instrument cluster display.

To recall the memory settings for driver one or

two, push the desired memory button number

(1 or 2) or the unlock button on the key fob

linked to the desired memory position.
A recall can be cancelled by pushing any of the

memory buttons during a recall (S, 1, or 2). When

a recall is canceled, the driver's seat and the

adjustable pedals (if equipped) stop moving.

A delay of one second will occur before another

recall can be selected.

SEATS

Seats are a part of the Occupant Restraint

System of the vehicle.

WARNING!



It is dangerous to ride in a cargo area,

inside or outside of a vehicle. In a collision,

people riding in these areas are more likely

to be seriously injured or killed.



Do not allow people to ride in any area of

your vehicle that is not equipped with seats

and seat belts. In a collision, people riding

in these areas are more likely to be seri

-

ously injured or killed.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

2

34

GETTING TO KNOW YOUR VEHICLE



M

ANUAL

 F

RONT

 S

EAT

 A

DJUSTMENT

Manual Front Seat Forward/Rearward

Adjustment

Both front seats are adjustable forward or

rearward. The manual seat adjustment handle

is located under the seat cushion at the front

edge of each seat.

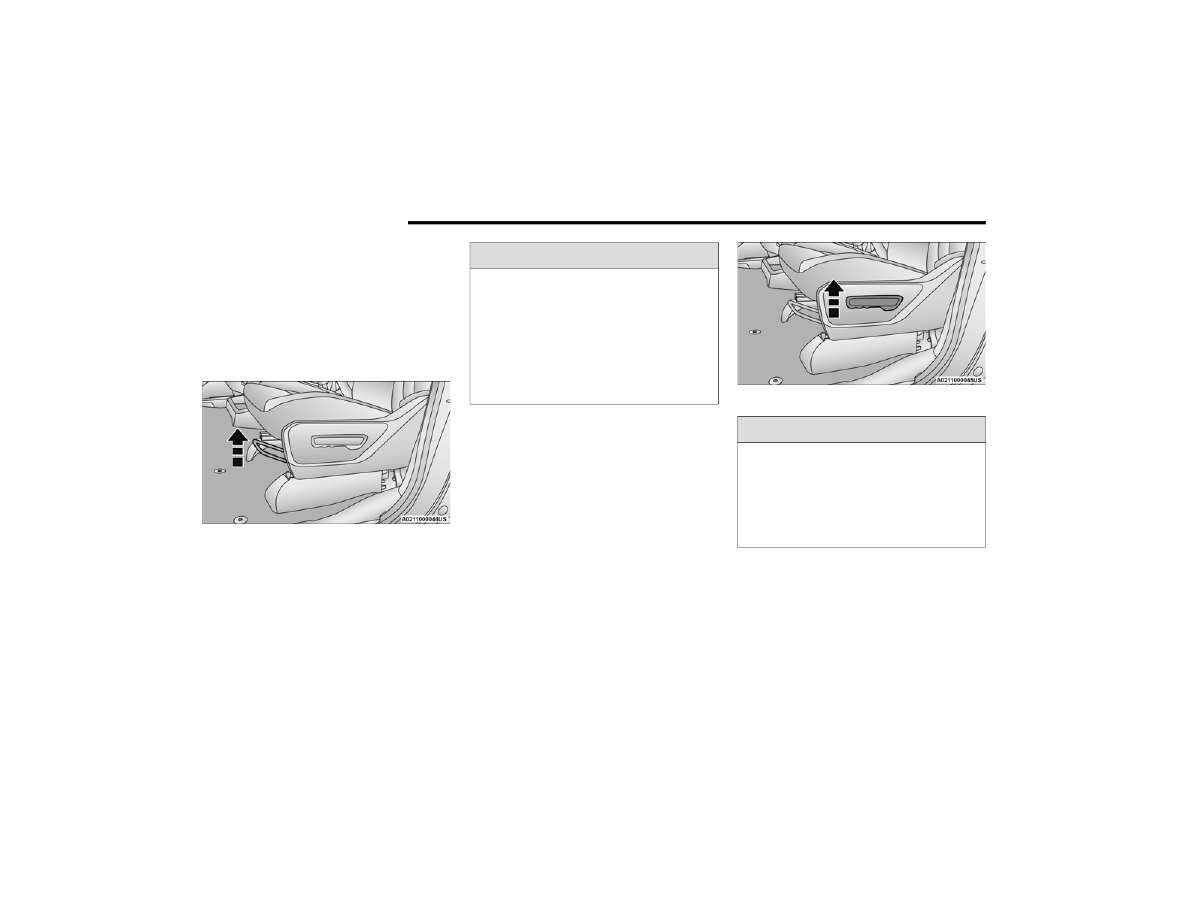

Manual Seat Adjustment Bar

While sitting in the seat, pull up on the handle

and slide the seat forward or rearward. Release

the bar once you have reached the desired

position. Then, using body pressure, move

forward and rearward on the seat to be sure

that the seat adjusters have latched.

Manual Front Seat Recline Adjustment

The recline lever is located on the outboard side

of the seat. To recline the seat, lean forward

slightly, lift the lever, lean back to the desired

position and release the lever. To return the

seatback to its normal upright position, lean

forward and lift the lever. Release the lever

once the seat back is in the upright position.

Manual Recline Lever

40-20-40 Front Bench Seat — If Equipped

The seat is divided into three segments. The

outboard seat portions are each 40% of the

total width of the seat. On some models, the

back of the center portion (20%) easily folds

down to provide an armrest/center storage

compartment.

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening

the seat belts and while the vehicle is

parked. Serious injury or death could result

from a poorly adjusted seat belt.

WARNING!



Do not stand or lean in front of the seat while

actuating the handle. The seatback may swing

forward and hit you causing injury.



To avoid injury, place your hand on the seat

-

back and actuate the handle, then position

the seatback in the desired position.

GETTING TO KNOW YOUR VEHICLE

35

P

OWER

 D

RIVER

 S

EAT

 A

DJUSTMENT

 — I

F



E

QUIPPED

Some models may be equipped with an

eight-way power driver's seat. The power seat

switches are located on the outboard side of the

driver's seat cushion. There are two power seat

switches that are used to control the movement

of the seat cushion and the seatback.

Power Seat Switches

Adjusting The Seat Forward Or Rearward

The seat can be adjusted both forward and

rearward by using the power seat switch.

The seat will move in the direction of the switch.

Release the switch when the desired position

has been reached.

Adjusting The Seat Up Or Down

The height of the seats can be adjusted up or

down by using the power seat switch. The seat

will move in the direction of the switch. Release

the switch when the desired position has been

reached.

Tilting The Seat Up Or Down

The angle of the seat cushion can be adjusted

up or down using the power seat switch.

The front of the seat cushion will move in the

direction of the switch. Release the switch when

the desired position has been reached.

Reclining The Seatback

The angle of the seatback can be adjusted

forward or rearward by using the power seat

switch. The seat will move in the direction of the

switch. Release the switch when the desired

position is reached.

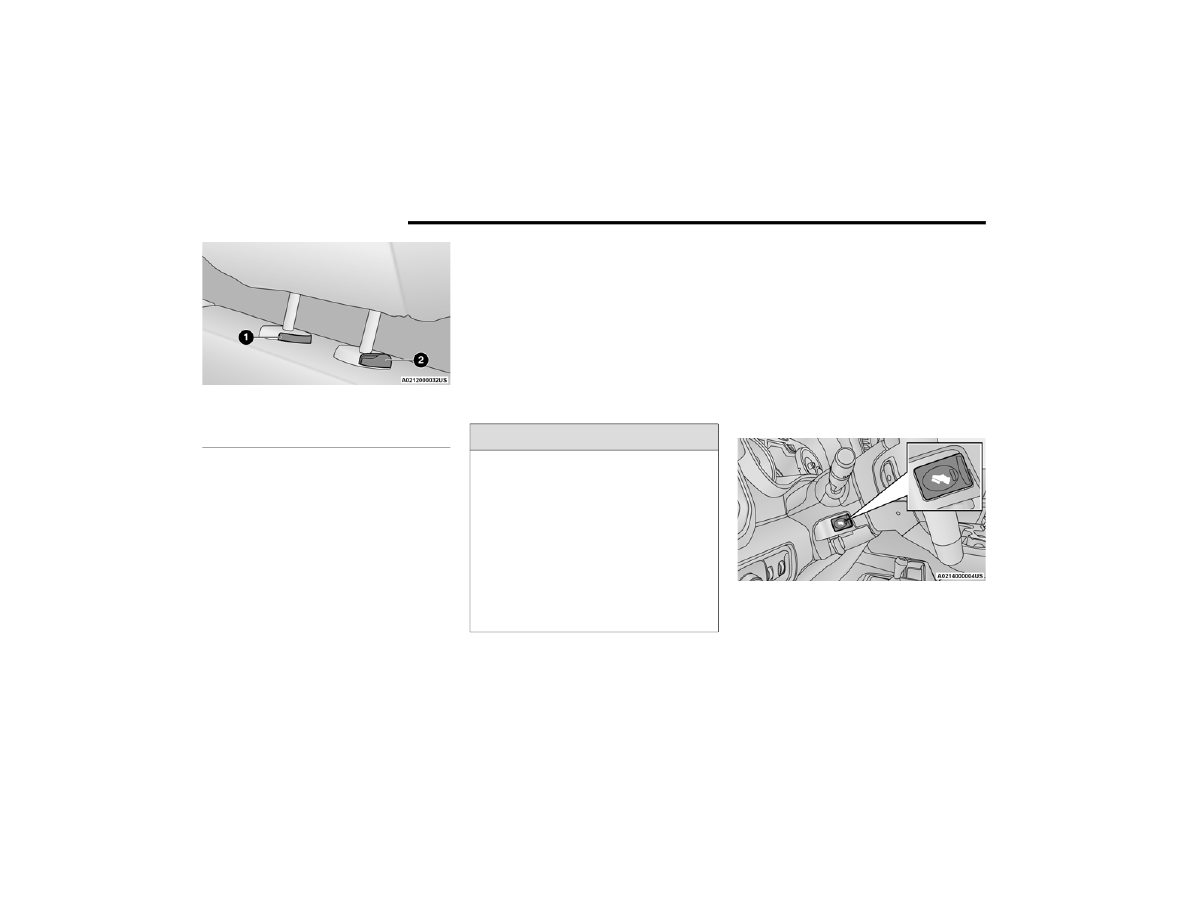

1 — Power Seat Switch
2 — Power Seatback Switch

WARNING!



Adjusting a seat while driving may be

dangerous. Moving a seat while driving could

result in loss of control which could cause a

collision and serious injury or death.



Seats should be adjusted before fastening

the seat belts and while the vehicle is

parked. Serious injury or death could result

from a poorly adjusted seat belt.



Do not ride with the seatback reclined so

that the shoulder belt is no longer resting

against your chest. In a collision you could

slide under the seat belt, which could result

in serious injury or death.

CAUTION!

Do not place any article under a power seat

or impede its ability to move as it may cause

damage to the seat controls. Seat travel may

become limited if movement is stopped by an

obstruction in the seat’s path.

2

36

GETTING TO KNOW YOUR VEHICLE



(Continued)

Power Lumbar — If Equipped

Vehicles equipped with power driver or

passenger seats may also be equipped with

power lumbar. The power lumbar switch is

located on the outboard side of the power seat.

Push the switch forward to increase the lumbar

support. Push the switch rearward to decrease

the lumbar support.

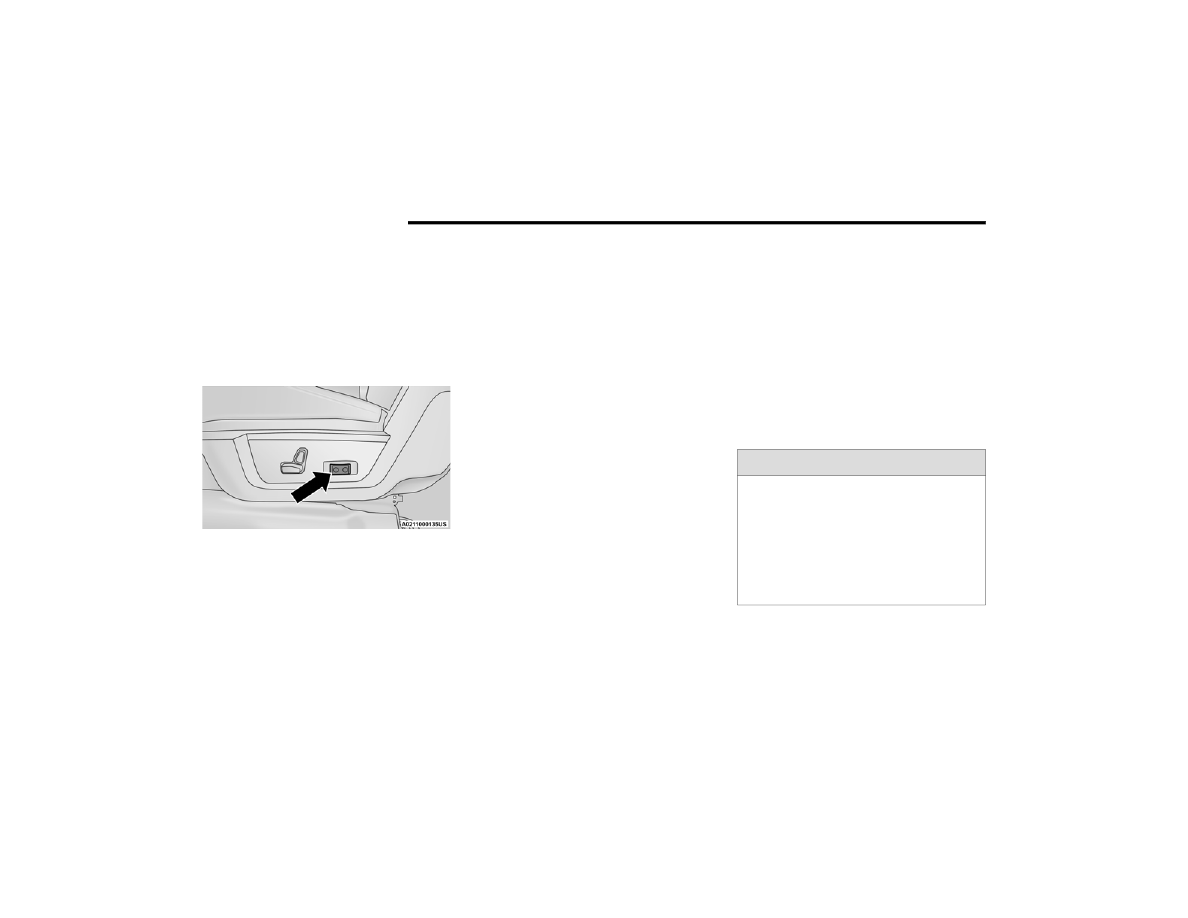

Lumbar Control Switch

Easy Entry/Exit Seat

This feature provides automatic driver’s seat

positioning to enhance driver mobility when

entering and exiting the vehicle.

The distance the driver’s seat moves depends

on where you have the driver’s seat positioned

when you remove the key fob from the ignition.



When you place the ignition in the OFF posi

-

tion, the driver’s seat will move about

2.4 inches (60 mm) rearward if the driver’s

seat position is greater than or equal to

2.7 inches (67.7 mm) forward of the rear

stop. The seat will return to its previously set

position when you place the ignition into the

ACC or RUN position.



When you place the ignition in the OFF position,

the driver’s seat will move to a position

0.3 inches (7.7 mm) forward of the rear stop if

the driver’s seat position is between 0.9 inches

and 2.7 inches (22.7 mm and 67.7 mm) forward

of the rear stop. The seat will return to its previ

-

ously set position when you place the ignition to

the ACC or RUN position.



The Easy Entry/Exit feature is disabled when

the driver’s seat position is less than

0.9 inches (22.7 mm) forward of the rear stop.

At this position, there is no benefit to the driver

by moving the seat for Easy Exit or Easy Entry.

When enabled in Uconnect Settings, Easy Entry

and Easy Exit positions are stored in each

memory setting profile

Ú

page 32.

NOTE:

The Easy Entry/Exit feature is enabled or

disabled through the programmable features in

the Uconnect system

Ú

page 228.

H

EATED

 S

EATS

 — I

F

 E

QUIPPED

On some models, the front and rear seats may

be equipped with heaters located in the seat

cushions and seat backs.

WARNING!



Persons who are unable to feel pain to the

skin because of advanced age, chronic

illness, diabetes, spinal cord injury, medica

-

tion, alcohol use, exhaustion or other phys

-

ical condition must exercise care when

using the seat heater. It may cause burns

even at low temperatures, especially if

used for long periods of time.

GETTING TO KNOW YOUR VEHICLE

37

Front Heated Seats

The heated seats control buttons are located on

the center instrument panel below the

touchscreen, and are also located within the

climate or controls screen of the touchscreen.



Push the heated seat button   once to turn

the HI setting on.



Push the heated seat button   a second

time to turn the MED setting on.



Push the heated seat button   a third time

to turn the LO setting on.



Push the heated seat button   a fourth time

to turn the heating elements off.

NOTE:



The engine must be running for the heated

seats to operate.



The level of heat selected will stay on until

the operator changes it.

For information on use with the Remote Start

system, see

Ú

page 21.

Rear Heated Seats

On some models, the two outboard rear seats

are equipped with heated seats. The heated

seat switches for these seats are located on the

rear of the center console.
There are two heated seat switches that allow

the rear passengers to operate the seats

independently. You can choose from HI, MED,

LO, or OFF heat settings. Amber indicator lights

in each switch indicate the level of heat in use.



Push the heated seat button   once to turn

the HI setting on.



Push the heated seat button   a second

time to turn the MED setting on.



Push the heated seat button   a third time

to turn the LO setting on.



Push the heated seat button   a fourth time

to turn the heating elements off.

NOTE:



The level of heat selected will stay on until

the operator changes it.



Once a heat setting is selected, heat will be

felt within two to five minutes.



The engine must be running for the heated

seats to operate.

V

ENTILATED

 S

EATS

 — I

F

 E

QUIPPED

Front Ventilated Seats

Located in the seat cushion are small fans that

draw the air from the passenger compartment

and move air through fine perforations in the seat

cover to help keep the driver and front passenger

cooler in higher ambient temperatures. The fans

operate at three speeds, HI, MED and LO.



Do not place anything on the seat or seat

-

back that insulates against heat, such as a

blanket or cushion. This may cause the seat

heater to overheat. Sitting in a seat that has

been overheated could cause serious

burns due to the increased surface

temperature of the seat.

WARNING!

 (Continued)

2

38

GETTING TO KNOW YOUR VEHICLE



The front ventilated seats control buttons are

located on the center instrument panel below

the touchscreen, and are also located within the

climate or controls screen of the touchscreen.



Press the ventilated seat button   once to

choose HI.



Press the ventilated seat button   a second

time to choose MED.



Press the ventilated seat button   a third

time to choose LO.



Press the ventilated seat button   a fourth

time to turn the ventilation off.

NOTE:

The engine must be running for the ventilated

seats to operate.

For information on use with the Remote Start

system, see

Ú

page 21.

H

EAD

 R

ESTRAINTS



Head restraints are designed to reduce the risk

of injury by restricting head movement in the

event of a rear impact. Head restraints should

be adjusted so that the top of the head restraint

is located above the top of your ear.

NOTE:

Do not reverse the head restraints (making the

rear of the head restraint face forward) in an

attempt to gain additional clearance to the back

of your head.

Front Head Restraints

Four-Way Head Restraints — If Equipped
Your vehicle may be equipped with front

four-way driver and passenger head restraints.
To raise the head restraint, pull upward on the head

restraint. To lower the head restraint, push the

adjustment button, located at the base of the head

restraint, and push downward on the head restraint.
To adjust the head restraint forward, pull the

top of the head restraint toward the front of the

vehicle as desired and release. To adjust the

head restraint rearward, pull the top of the head

restraint to the forward most position and

release. The head restraint will return to the

rear most position.

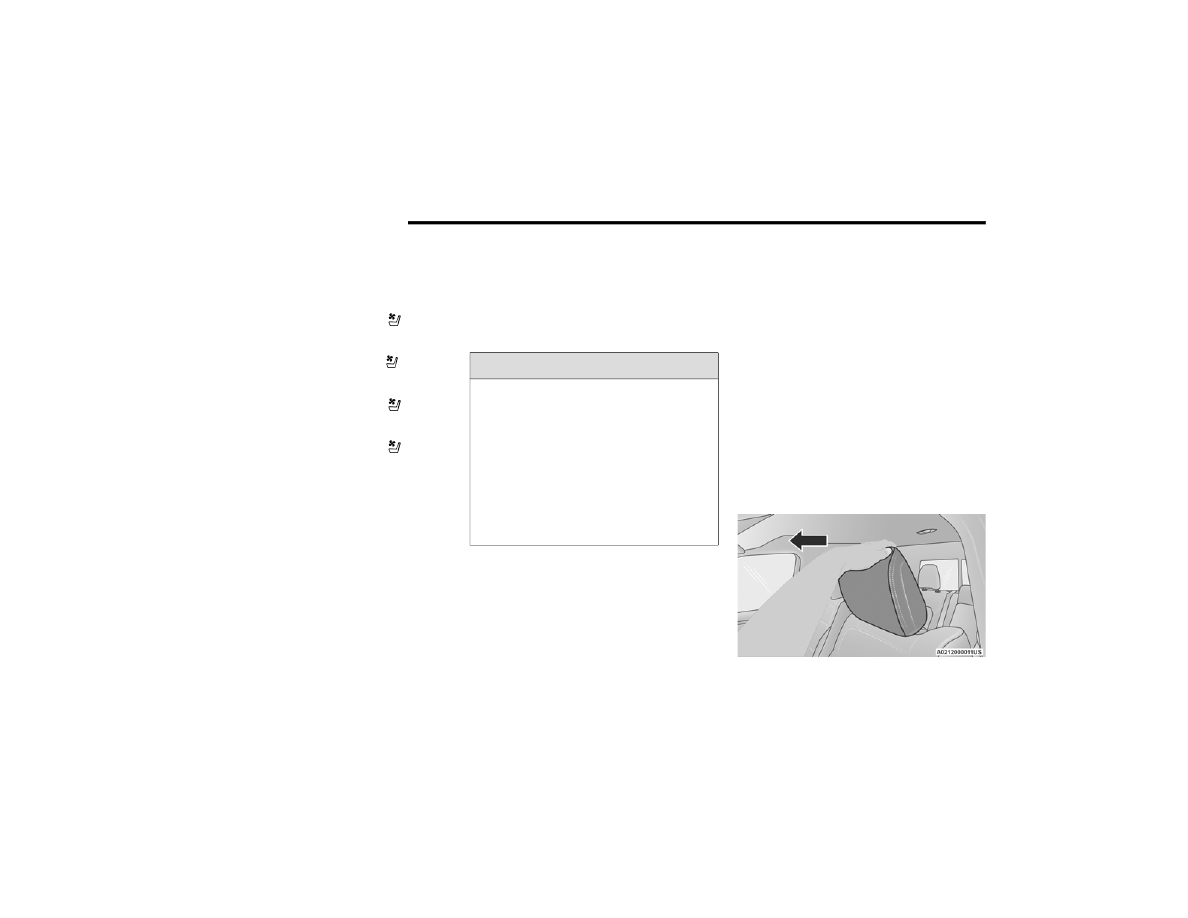

Forward Adjustment

WARNING!



All occupants, including the driver, should

not operate a vehicle or sit in a vehicle’s seat

until the head restraints are placed in their

proper positions in order to minimize the risk

of neck injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a

vehicle with the head restraints improperly

adjusted or removed could cause serious

injury or death in the event of a collision.

GETTING TO KNOW YOUR VEHICLE

39

NOTE:

Four-way head restraints have seven tilt/

locking positions. When pulling fully forward,

the head restraint will spring back to the

untilted, rearward most position when released.

Two-Way Head Restraints — If Equipped
Your vehicle may be equipped with front

two-way driver and passenger head restraints.
To raise the head restraint, pull upward on the

head restraint. To lower the head restraint,

push the adjustment button, located at the

base of head restraint, and push downward

on the head restraint.

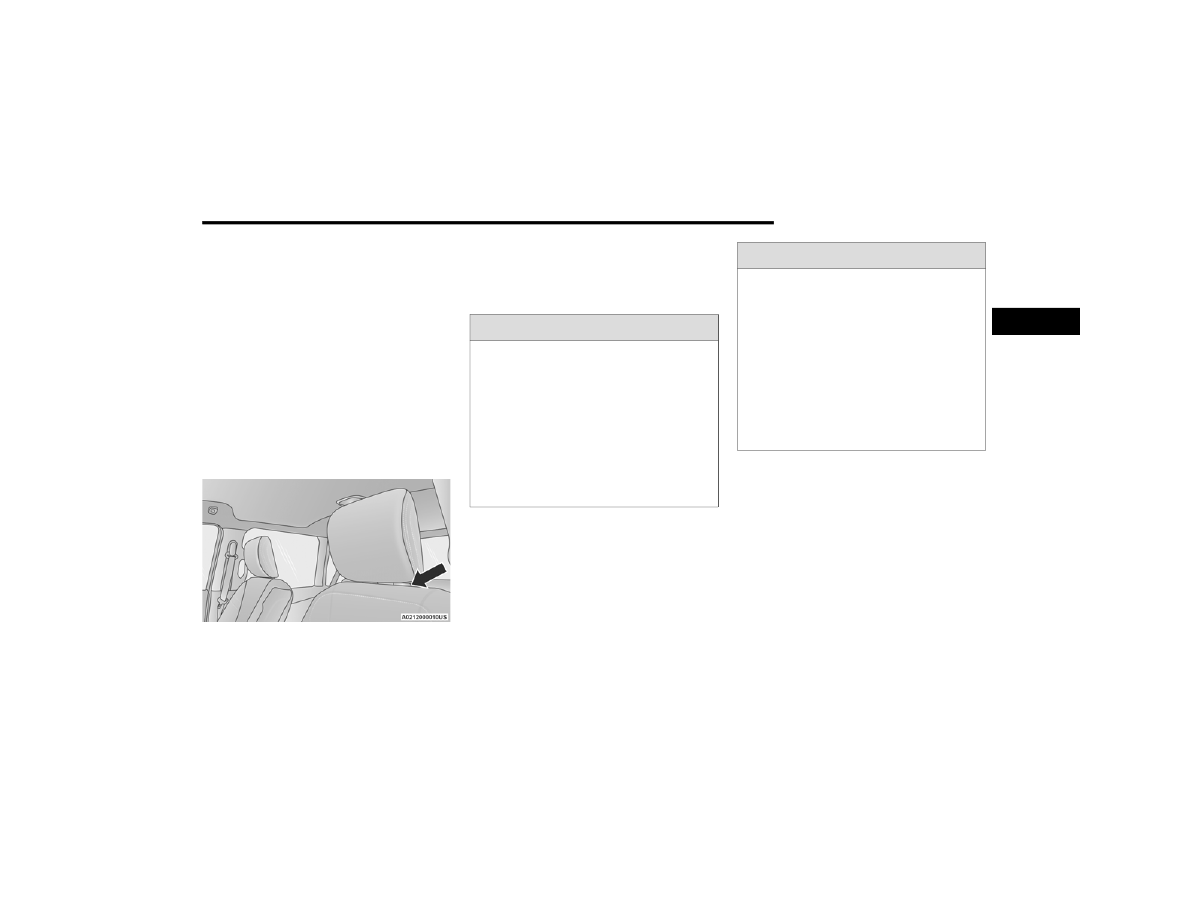

Head Restraint Adjustment Button Location

NOTE:

If your vehicle is equipped with a front bench

seat, the center head restraint is not adjustable

or removable.

Front Head Restraint Removal

To remove the head restraint, push the

adjustment button and the release button

while pulling upward on the whole assembly.

To reinstall the head restraint, put the head

restraint posts into the holes and adjust it to the

appropriate height.

Rear Head Restraint Adjustment

The rear seats are equipped with adjustable

and removable head restraints. To raise the

head restraint, pull upward on the head

restraint. To lower the head restraint, push the

adjustment button located on the base of the

head restraint and push downward on the head

restraint.

WARNING!



All occupants, including the driver, should

not operate a vehicle or sit in a vehicle’s seat

until the head restraints are placed in their

proper positions in order to minimize the risk

of neck injury in the event of a crash.



Head restraints should never be adjusted

while the vehicle is in motion. Driving a

vehicle with the head restraints improperly

adjusted or removed could cause serious

injury or death in the event of a collision.

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head

restraints in a location outside the occu

-

pant compartment.



ALL the head restraints MUST be rein

-

stalled in the vehicle to properly protect

the occupants. Follow the re-installation

instructions above prior to operating the

vehicle or occupying a seat.

2

40

GETTING TO KNOW YOUR VEHICLE



Release/Adjustment Buttons

NOTE:



The rear center head restraint (Crew Cab)

has only one adjustment position that is used

to aid in the routing of a tether

Ú

page 292.



Do not reposition the head restraint

180 degrees to the incorrect position in an

attempt to gain additional clearance to the

back of the head.

Rear Head Restraint Removal

To remove the head restraint, push the

adjustment button and the release button

while pulling upward on the whole assembly.

To reinstall the head restraint, put the head

restraint posts into the holes and adjust it to

the appropriate height.

NOTE:

To remove outboard restraints, the rear seat

bottom must be folded up.

DRIVER ADJUSTABLE PEDALS — IF

EQUIPPED

The adjustable pedals system is designed to

allow a greater range of driver comfort for

steering wheel tilt and seat position. This feature

allows the brake and accelerator pedals to move

toward or away from the driver to provide

improved position with the steering wheel.
The adjustable pedal switch is located to the left

side of the steering column.

Adjustable Pedals Switch

The pedals can be adjusted with the ignition in

the OFF position.

1 — Release Button
2 — Adjustment Button

WARNING!



A loose head restraint thrown forward in a

collision or hard stop could cause serious

injury or death to occupants of the vehicle.

Always securely stow removed head

restraints in a location outside the occu

-

pant compartment.



ALL the head restraints MUST be rein

-

stalled in the vehicle to properly protect

the occupants. Follow the re-installation

instructions above prior to operating the

vehicle or occupying a seat.

GETTING TO KNOW YOUR VEHICLE

41

The pedals cannot be adjusted when the vehicle is

in REVERSE or when the Cruise Control system is on.

If there is an attempt to adjust the pedals when the

system is locked out, the following messages will

appear (on vehicles equipped with an instrument

cluster display):



Adjustable Pedal Disabled — Cruise Control

Engaged



Adjustable Pedal Disabled — Vehicle In

Reverse

NOTE:



Always adjust the pedals to a position that

allows full movement of the pedal.



Further small adjustments may be necessary

to find the best possible seat/pedal position.



For vehicles equipped with Driver Memory

Settings, you can use your remote keyless

entry key fob or the memory switch on the

driver’s door trim panel to return the adjust

-

able pedals to saved positions

Ú

page 32.

MIRRORS

I

NSIDE

 R

EARVIEW

 M

IRROR

Manual Mirror — If Equipped

The mirror head can be adjusted up, down, left,

and right. The mirror should be adjusted to

center on the view through the rear window.
Headlight glare from vehicles behind you can be

reduced by moving the small control under the

mirror to the night position (toward the rear of

the vehicle). The mirror should be adjusted

while set in the day position (toward the

windshield).

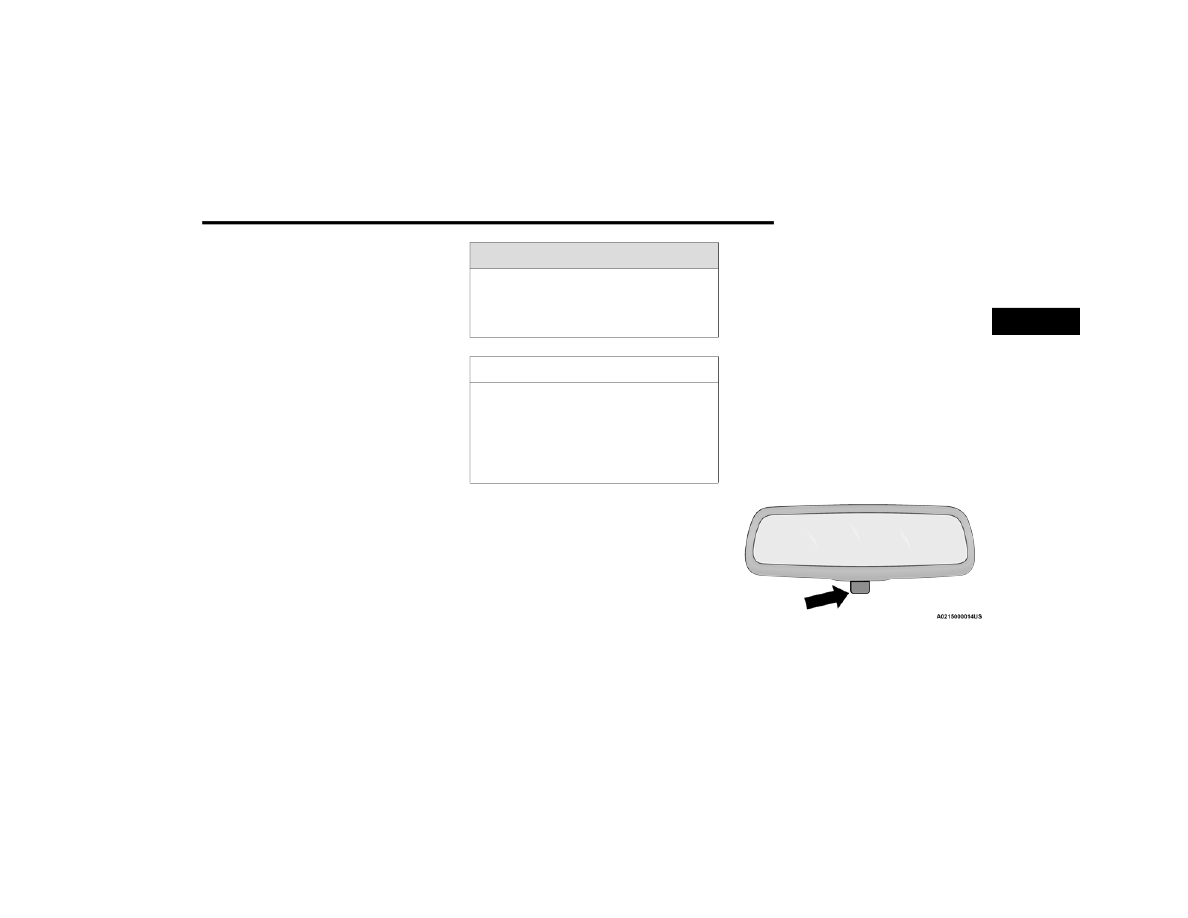

Adjusting Rearview Mirror

WARNING!

Do not adjust the pedals while the vehicle is

moving. You could lose control and have an

accident. Always adjust the pedals while the

vehicle is parked.

CAUTION!

Do not place any article under the adjustable

pedals or impede its ability to move, as it may

cause damage to the pedal controls. Pedal

travel may become limited if movement is

stopped by an obstruction in the adjustable

pedal's path.

2
