330

SAFETY



5. Tighten the tether straps according to the

child seat manufacturer’s instructions,

tightening the right and left tether straps

before the center tether strap.

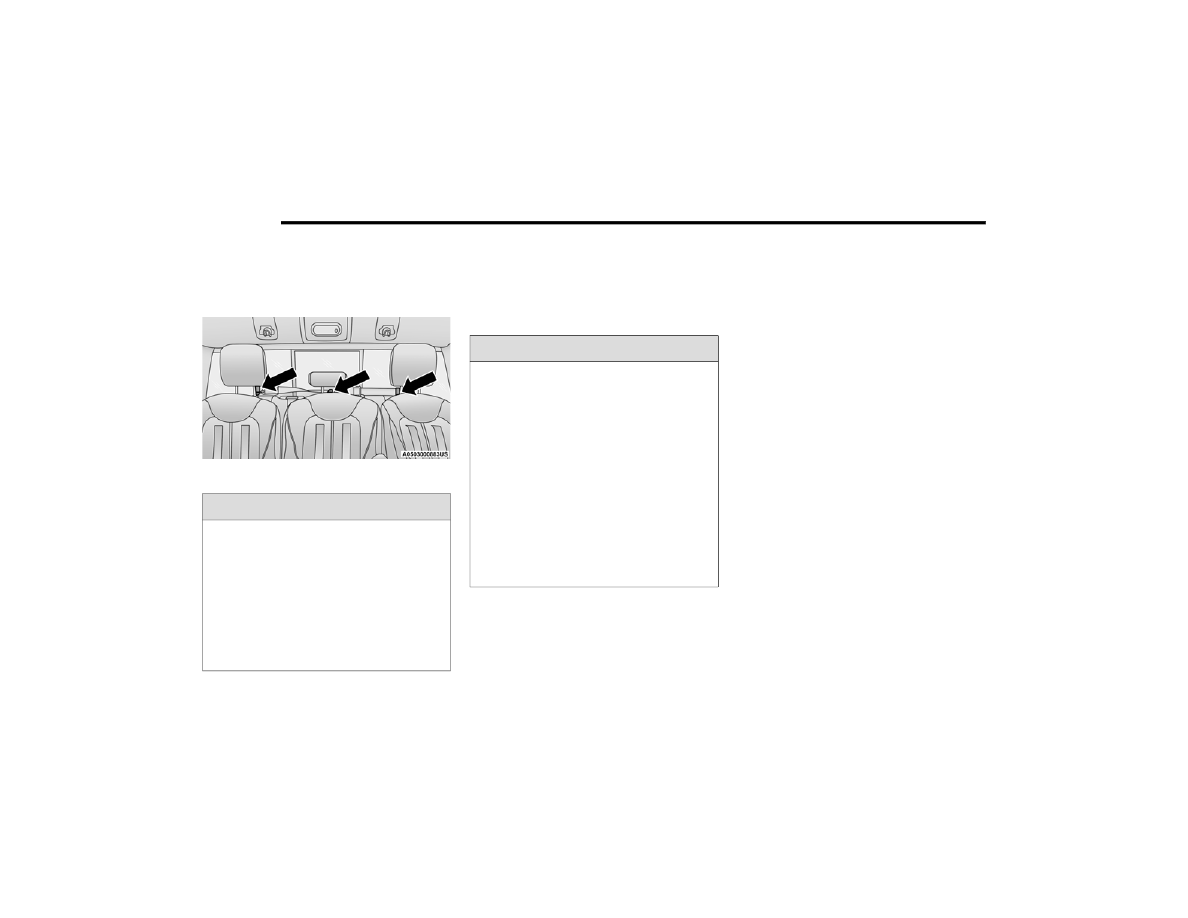

Outboard And Center Seating Positions Shown

SAFETY TIPS

T

RANSPORTING

 P

ASSENGERS

NEVER TRANSPORT PASSENGERS IN THE

CARGO AREA.

T

RANSPORTING

 P

ETS



Air Bags deploying in the front seat could harm

your pet. An unrestrained pet will be thrown

about and possibly injured, or injure a passenger

during panic braking or in a collision.
Pets should be restrained in the rear seat

(if equipped) in pet harnesses or pet carriers

that are secured by seat belts.

S

AFETY

 C

HECKS

 Y

OU

 S

HOULD

 M

AKE



I

NSIDE

 T

HE

 V

EHICLE



Seat Belts

Inspect the seat belt system periodically,

checking for cuts, frays, and loose parts.

Damaged parts must be replaced immediately.

Do not disassemble or modify the system.
Front seat belt assemblies must be replaced

after a collision. Rear seat belt assemblies must

be replaced after a collision if they have been

damaged (i.e., bent retractor, torn webbing,

etc.). If there is any question regarding seat belt

or retractor condition, replace the seat belt.

WARNING!



An incorrectly anchored tether strap could

lead to increased head motion and possible

injury to the child. Use only the anchorage

position directly behind the child seat to

secure a child restraint top tether strap.



If your vehicle is equipped with a split rear

seat, make sure the tether strap does not

slip into the opening between the seat

-

backs as you remove slack in the strap.

WARNING!



Do not leave children or animals inside

parked vehicles in hot weather. Interior

heat build-up may cause serious injury or

death.



It is extremely dangerous to ride in a cargo

area, inside or outside of a vehicle. In a

collision, people riding in these areas are

more likely to be seriously injured or killed.



Do not allow people to ride in any area of

your vehicle that is not equipped with seats

and seat belts.



Be sure everyone in your vehicle is in a seat

and using a seat belt properly.

SAFETY

331

(Continued)

(Continued)

Air Bag Warning Light

The Air Bag Warning Light   will turn on for four

to eight seconds as a bulb check when the

ignition switch is first placed in ON/RUN. If the

light is either not on during starting, stays on,

or turns on while driving, have the system

inspected at an authorized dealer as soon as

possible. After the bulb check, this light will

illuminate with a single chime when a fault with

the Air Bag System has been detected. It will

stay on until the fault is removed. If the light

comes on intermittently or remains on while

driving, have an authorized dealer service the

vehicle immediately

Ú

page 292.

Defroster

Check operation by selecting the defrost mode

and place the blower control on high speed.

You should be able to feel the air directed

against the windshield. See an authorized

dealer for service if your defroster is inoperable.

Floor Mat Safety Information

Always use floor mats designed to fit your

vehicle. Only use a floor mat that does not

interfere with the operation of the accelerator,

brake or clutch pedals. Only use a floor mat that

is securely attached using the floor mat

fasteners so it cannot slip out of position and

interfere with the accelerator, brake or clutch

pedals or impair safe operation of your vehicle

in other ways.

WARNING!

An improperly attached, damaged, folded,

or stacked floor mat, or damaged floor mat

fasteners may cause your floor mat to interfere

with the accelerator, brake, or clutch pedals

and cause a loss of vehicle control. To prevent

SERIOUS INJURY or DEATH:



ALWAYS securely attach   your floor mat

using the floor mat fasteners. DO NOT

install your floor mat upside down or turn

your floor mat over. Lightly pull to confirm

mat is secured using the floor mat

fasteners on a regular basis.



ALWAYS REMOVE THE EXISTING FLOOR
MAT FROM THE VEHICLE   before

installing any other floor mat. NEVER install

or stack an additional floor mat on top of an

existing floor mat.



ONLY install floor mats designed to fit your

vehicle. NEVER install a floor mat that

cannot be properly attached and secured to

your vehicle. If a floor mat needs to be

replaced, only use a FCA approved floor

mat for the specific make, model, and year

of your vehicle.



ONLY use the driver’s side floor mat on the

driver’s side floor area. To check for inter

-

ference, with the vehicle properly parked

with the engine off, fully depress the accel

-

erator, the brake, and the clutch pedal

(if present) to check for interference. If your

floor mat interferes with the operation of

any pedal, or is not secure to the floor,

remove the floor mat from the vehicle and

place the floor mat in your trunk.

WARNING!

 (Continued)

6

332

SAFETY



(Continued)

P

ERIODIC

 S

AFETY

 C

HECKS

 Y

OU

 S

HOULD



M

AKE

 O

UTSIDE

 T

HE

 V

EHICLE

Tires

Examine tires for excessive tread wear and

uneven wear patterns. Check for stones, nails,

glass, or other objects lodged in the tread or

sidewall. Inspect the tread for cuts and cracks.

Inspect sidewalls for cuts, cracks, and bulges.

Check the lug nuts/bolt torque for tightness.

Check the tires (including spare) for proper cold

inflation pressure.

Lights

Have someone observe the operation of brake

lights and exterior lights while you work the

controls. Check turn signal and high beam

indicator lights on the instrument panel.

Door Latches

Check for proper closing, latching, and locking.

Fluid Leaks

Check area under the vehicle after overnight

parking for fuel, coolant, oil, or other fluid leaks.

Also, if gasoline fumes are detected or if fuel or

brake fluid leaks are suspected, the cause

should be located and corrected immediately.



ONLY use the passenger’s side floor mat on

the passenger’s side floor area.



ALWAYS make sure objects cannot fall or

slide into the driver’s side floor area when the

vehicle is moving. Objects can become trapped

under accelerator, brake, or clutch pedals and

could cause a loss of vehicle control.



NEVER place any objects under the floor

mat (e.g., towels, keys, etc.). These objects

could change the position of the floor mat

and may cause interference with the accel

-

erator, brake, or clutch pedals.



If the vehicle carpet has been removed and

re-installed, always properly attach carpet to

the floor and check the floor mat fasteners

are secure to the vehicle carpet. Fully

depress each pedal to check for interference

with the accelerator, brake, or clutch pedals

then re-install the floor mats.

WARNING!

 (Continued)



It is recommended to only use mild soap

and water to clean your floor mats. After

cleaning, always check your floor mat has

been properly installed and is secured to

your vehicle using the floor mat fasteners

by lightly pulling mat.

WARNING!

 (Continued)

SAFETY

333

E

XHAUST

 G

AS



The best protection against carbon monoxide

entry into the vehicle body is a properly

maintained engine exhaust system.
Whenever a change is noticed in the sound of

the exhaust system, when exhaust fumes can

be detected inside the vehicle, or when the

underside or rear of the vehicle is damaged, have

an authorized dealer inspect the complete

exhaust system and adjacent body areas for

broken, damaged, deteriorated, or mispositioned

parts. Open seams or loose connections could

permit exhaust fumes to seep into the passenger

compartment. In addition, inspect the exhaust

system each time the vehicle is raised for

lubrication or oil change. Replace as required.

C

ARBON

 M

ONOXIDE

 W

ARNINGS



WARNING!

Exhaust gases can injure or kill. They contain

carbon monoxide (CO), which is colorless

and odorless. Breathing it can make you

unconscious and can eventually poison you.

To avoid breathing (CO), follow these safety tips:



Do not run the engine in a closed garage or

in confined areas any longer than needed

to move your vehicle in or out of the area.



If you are required to drive with the trunk/

liftgate/rear doors open, make sure that all

windows are closed and the climate control

BLOWER switch is set at high speed.

DO NOT use the recirculation mode.



If it is necessary to sit in a parked vehicle

with the engine running, adjust your

heating or cooling controls to force outside

air into the vehicle. Set the blower at high

speed.

WARNING!

Carbon monoxide (CO) in exhaust gases is

deadly. Follow the precautions below to

prevent carbon monoxide poisoning:



Do not inhale exhaust gases. They contain

carbon monoxide, a colorless and odorless

gas, which can kill. Never run the engine in

a closed area, such as a garage, and never

sit in a parked vehicle with the engine

running for an extended period. If the

vehicle is stopped in an open area with

the engine running for more than a short

period, adjust the ventilation system to

force fresh, outside air into the vehicle.



Guard against carbon monoxide with

proper maintenance. Have the exhaust

system inspected every time the vehicle is

raised. Have any abnormal conditions

repaired promptly. Until repaired, drive with

all side windows fully open.

6

334

IN CASE OF EMERGENCY

HAZARD WARNING FLASHERS

The Hazard Warning Flashers switch is located

on the upper switch bank just below the radio.

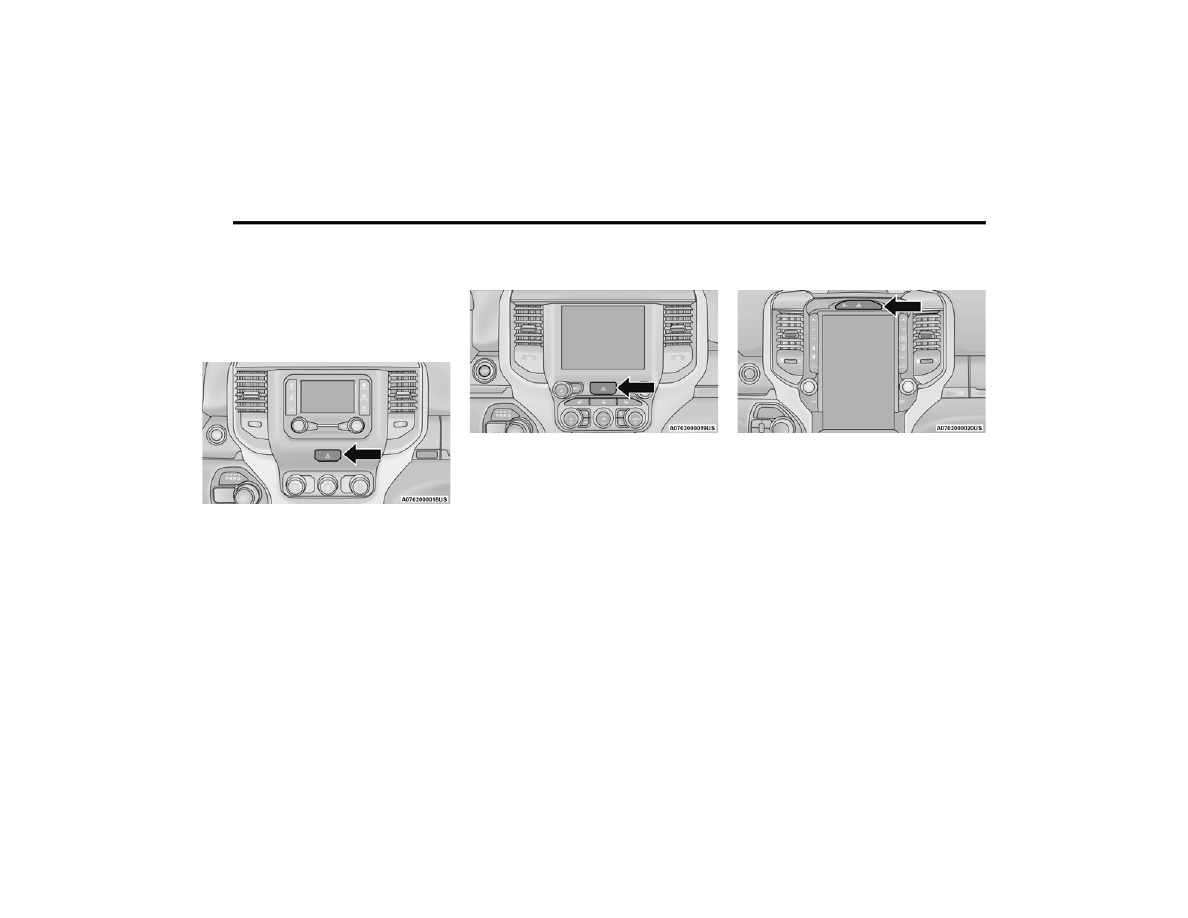

Hazard Warning Flashers Switch

Hazard Warning Flashers Switch

NOTE:

If your vehicle is equipped with a 12–inch

Uconnect display, the Hazard Warning Flashers

switch is located above the display.

Hazard Warning Flashers Switch With 12-inch Display

Push the switch to turn on the Hazard Warning

Flashers. When the switch is activated, all

directional turn signals will flash on and off to

warn oncoming traffic of an emergency. Push

the switch a second time to turn off the Hazard

Warning Flashers.
This is an emergency warning system and it

should not be used when the vehicle is in

motion. Use it when your vehicle is disabled and

it is creating a safety hazard for other motorists.

IN CASE OF EMERGENCY

335

When you must leave the vehicle to seek

assistance, the Hazard Warning Flashers will

continue to operate even though the ignition is

placed in the OFF position.

NOTE:

With extended use the Hazard Warning

Flashers may wear down your battery.

ASSIST AND SOS SYSTEM — IF EQUIPPED

NOTE:

Depending on the vehicles trim level, the over

-

head console may vary.

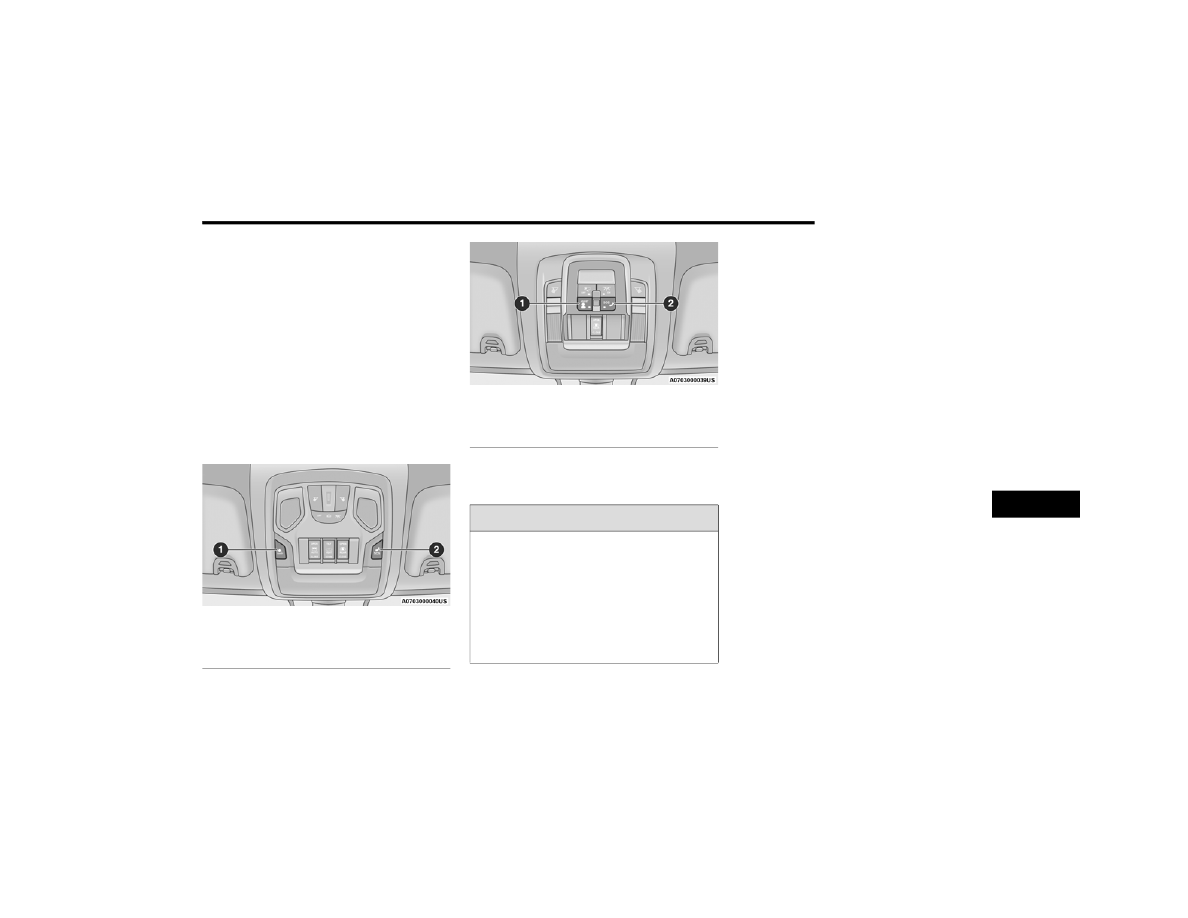

Assist And SOS Buttons

Assist And SOS Buttons

If equipped, the overhead console contains an

ASSIST and a SOS button.

NOTE:



Your vehicle may be transmitting data as

authorized by the subscriber

Ú

page 449.



The SOS and ASSIST buttons will only func

-

tion if you are connected to an operable LTE

(voice/data) or 4G (data) network, which

comes as a built in function. Other Uconnect

services will only be operable if your SiriusXM

Guardian™ service is active and you are

connected to an operable LTE (voice/data) or

4G (data) network.

ASSIST Call
The ASSIST Button is used to automatically

connect you to any one of the following support

centers:



Roadside Assistance – If you get a flat tire, or

need a tow, just push the ASSIST button and

you’ll be connected to someone who can help.

Roadside Assistance will know what vehicle

you’re driving and its location. Additional fees

may apply for roadside assistance.

1 — ASSIST Button
2 — SOS Button

1 — ASSIST Button
2 — SOS Button

WARNING!

ALWAYS obey traffic laws and pay attention to the

road. ALWAYS drive safely with your hands on the

steering wheel. You have full responsibility and

assume all risks related to the use of the features

and applications in this vehicle. Only use the

features and applications when it is safe to do so.

Failure to do so may result in an accident

involving serious injury or death.

7

336

IN CASE OF EMERGENCY





SiriusXM Guardian™ Customer Care –

In-vehicle support for SiriusXM Guardian™.



Vehicle Customer Care – Total support for all

other vehicle issues.



Uconnect Customer Care - Total support for

Radio, Phone and NAV issues.

SOS Call

1. Push the SOS Call button on the overhead

console.

NOTE:

In case the SOS Call button is pushed in error,

there will be a 10 second delay before the SOS

Call system initiates a call to a SOS operator.

To cancel the SOS Call connection, push the

SOS call button on the overhead console or

press the cancellation button on the Device

Screen. Termination of the SOS Call will turn off

the green LED light on the overhead console.

2. The LED light located within the ASSIST and

SOS buttons on the overhead console will

turn green once a connection to a SOS

operator has been made.

3. Once a connection between the vehicle and a

SOS operator is made, the SOS Call system

may transmit the following important vehicle

information to a SOS operator:



Indication that the occupant placed a

SOS Call.



The vehicle brand.



The last known GPS coordinates of the

vehicle.

4. You should be able to speak with the SOS

operator through the vehicle audio system

to determine if additional help is needed.

NOTE:



Your vehicle may be transmitting data as

authorized by the subscriber.



Once a connection is made between the

vehicle’s SOS Call system and the SOS oper

-

ator, the SOS operator may be able to open a

voice connection with the vehicle to deter

-

mine if additional help is needed. Once the

SOS operator opens a voice connection with

the vehicle’s SOS Call system, the operator

should be able to speak with you or other

vehicle occupants and hear sounds occurring

in the vehicle. The vehicle’s SOS Call system

will attempt to remain connected with the

SOS operator until the SOS operator termi

-

nates the connection.

5. The SOS operator may attempt to contact

appropriate emergency responders and

provide them with important vehicle

information and GPS coordinates.

WARNING!

ALWAYS obey traffic laws and pay attention

to the road. ALWAYS drive safely with your

hands on the steering wheel. You have full

responsibility and assume all risks related to

the use of the features and applications in this

vehicle. Only use the features and applications

when it is safe to do so. Failure to do so may

result in an accident involving serious injury or

death.

IN CASE OF EMERGENCY

337

(Continued)

SOS Call System Limitations
Vehicles sold in Mexico DO NOT have SOS Call

system capabilities.
SOS or other emergency line operators in

Mexico may not answer or respond to SOS

system calls.
If the SOS Call system detects a malfunction,

any of the following may occur at the time the

malfunction is detected, and at the beginning of

each ignition cycle:



The overhead console light located within the

ASSIST and SOS buttons will continuously

illuminate red.



The Device Screen will display the following

message: “Vehicle device requires service.

Please contact an authorized dealer.”



An In-Vehicle Audio message will state

“Vehicle device requires service. Please

contact an authorized dealer.”

WARNING!



If anyone in the vehicle could be in danger

(e.g., fire or smoke is visible, dangerous

road conditions or location), do not wait for

voice contact from an Emergency Services

Agent. All occupants should exit the vehicle

immediately and move to a safe location.



Never place anything on or near the

vehicle’s operable network and GPS

antennas. You could prevent operable

network and GPS signal reception, which

can prevent your vehicle from placing an

emergency call. An operable network and

GPS signal reception is required for the SOS

Call system to function properly.



The SOS Call system is embedded into the

vehicle’s electrical system. Do not add

aftermarket electrical equipment to the

vehicle’s electrical system. This may

prevent your vehicle from sending a signal

to initiate an emergency call. To avoid inter

-

ference that can cause the SOS Call system

to fail, never add aftermarket equipment

(e.g., two-way mobile radio, CB radio, data

recorder, etc.) to your vehicle’s electrical

system or modify the antennas on your

vehicle. IF YOUR VEHICLE LOSES BATTERY

POWER FOR ANY REASON (INCLUDING

DURING OR AFTER AN ACCIDENT), THE

UCONNECT FEATURES, APPS AND

SERVICES, AMONG OTHERS, WILL NOT

OPERATE.



Modifications to any part of the SOS Call

system could cause the air bag system to

fail when you need it. You could be injured

if the air bag system is not there to help

protect you.

WARNING!

 (Continued)

7

338

IN CASE OF EMERGENCY



Even if the SOS Call system is fully functional,

factors beyond FCA US LLC’s control may

prevent or stop the SOS Call system operation.

These include, but are not limited to, the

following factors:



The ignition is in the OFF position.



The vehicle’s electrical systems are not

intact.



The SOS Call system software and/or hard

-

ware are damaged during a crash.



The vehicle battery loses power or becomes

disconnected during a vehicle crash.



LTE (voice/data) or 4G (data) network and/or

Global Positioning Satellite signals are

unavailable or obstructed.



Equipment malfunction at the SOS operator

facility.



Operator error by the SOS operator.



LTE (voice/data) or 4G (data) network

congestion.



Weather.



Buildings, structures, geographic terrain, or

tunnels.

NOTE:



Your vehicle may be transmitting data as

authorized by the subscriber.



Never place anything on or near the vehicle’s

LTE (voice/data) or 4G (data) and GPS

antennas. You could prevent LTE (voice/

data) or 4G (data) and GPS signal reception,

which can prevent your vehicle from placing

an emergency call. An operable LTE (voice/

data) or 4G (data) network connection and a

GPS signal is required for the SOS Call

system to function properly.



Changes or modifications not expressly

approved by the party responsible for compli

-

ance could void the user's authority to

operate the equipment.

WARNING!



Ignoring the overhead console light could

mean you will not have SOS Call services.

If the overhead console light is illuminated,

have an authorized dealer service the SOS

Call system immediately.



The Occupant Restraint Control module

turns on the air bag Warning Light on the

instrument panel if a malfunction in any

part of the system is detected. If the Air Bag

Warning Light is illuminated, have an

authorized dealer service the Occupant

Restraint Control system immediately.

WARNING!

ALWAYS obey traffic laws and pay attention to the

road. ALWAYS drive safely with your hands on the

steering wheel. You have full responsibility and

assume all risks related to the use of the features

and applications in this vehicle. Only use the

features and applications when it is safe to do so.

Failure to do so may result in an accident

involving serious injury or death.

CAUTION!

To avoid damage to the mirror during

cleaning, never spray any cleaning solution

directly onto the mirror. Apply the solution

onto a clean cloth and wipe the mirror clean.

IN CASE OF EMERGENCY

339

(Continued)

Automatic SOS — If Equipped
Automatic SOS is a hands-free safety service

that can immediately connect you with help in

the event that your vehicle’s airbags deploy.

Please refer to your provided radio supplement

for complete information.

JACKING AND TIRE CHANGING

4500/5500 M

ODELS

These vehicles do not come equipped with a

jack.

NOTE:

Jacking and tire changing on 4500/5500 models

should be performed by an authorized dealer, or

knowledgeable service personnel with the appro

-

priate heavy duty equipment, like a tire service

company.

P

REPARATIONS

 F

OR

 J

ACKING

1. Park the vehicle on a firm, level surface.

Avoid ice or slippery areas.

2. Place the gear selector into PARK.

On four-wheel drive vehicles, shift the

transfer case to the 4WD Low position.

3. Turn on the Hazard Warning Flashers.

4. Apply the parking brake.

5. Turn the ignition OFF.

WARNING!



Do not attempt to change a tire on the side

of the vehicle close to moving traffic. Pull

far enough off the road to avoid the danger

of being hit when operating the jack or

changing the wheel.



Being under a jacked-up vehicle is

dangerous. The vehicle could slip off the

jack and fall on you. You could be crushed.

Never put any part of your body under a

vehicle that is on a jack. If you need to get

under a raised vehicle, take it to a service

center where it can be raised on a lift.



Never start or run the engine while the

vehicle is on a jack.



The jack is designed to be used as a tool for

changing tires only. The jack should not be

used to lift the vehicle for service purposes.

The vehicle should be jacked on a firm level

surface only. Avoid ice or slippery areas.

WARNING!

 (Continued)

WARNING!

Do not attempt to change a tire on the side of

the vehicle close to moving traffic. Pull far

enough off the road to avoid being hit when

operating the jack or changing the wheel.

7

340

IN CASE OF EMERGENCY



(Continued)

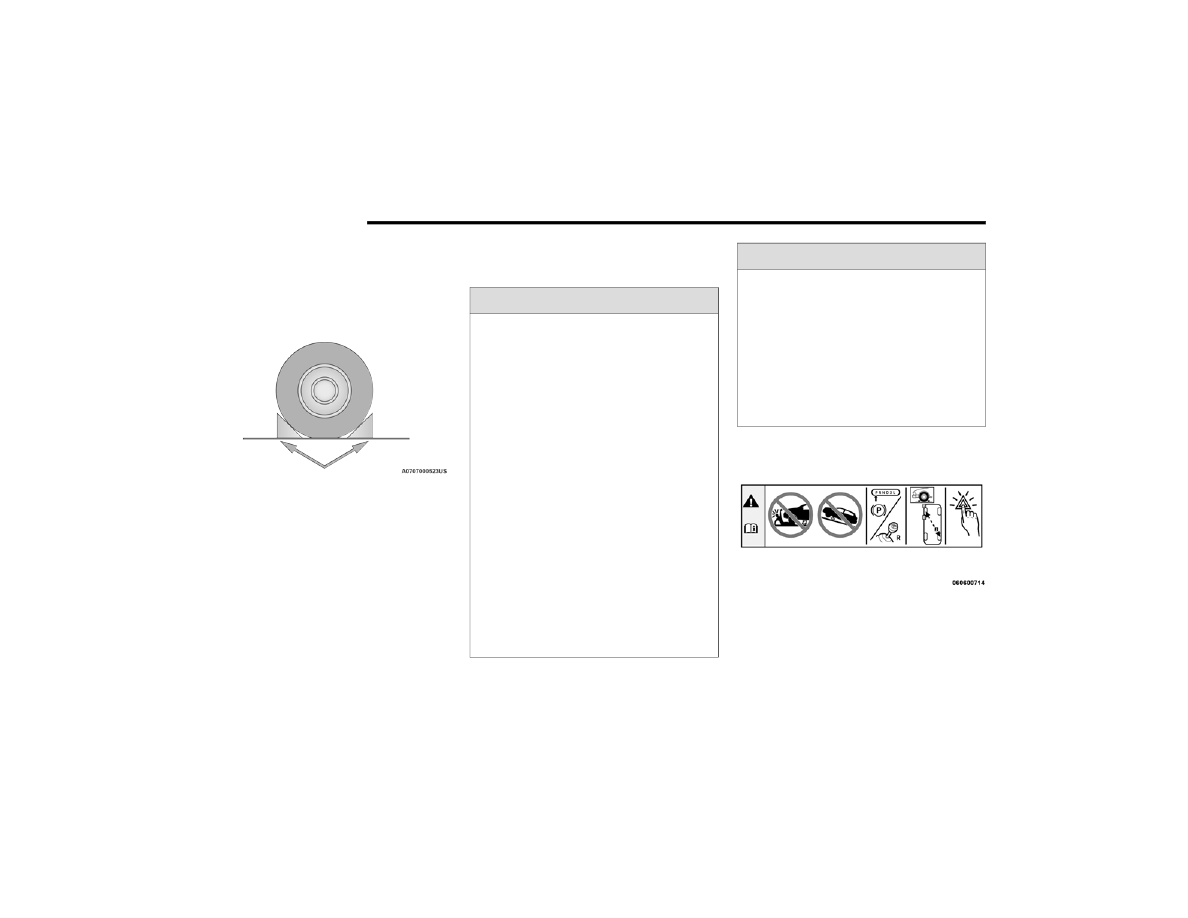

6. Block both the front and rear of the wheel

diagonally opposite the jacking position.

For example, if the driver’s front wheel is

being changed, block the passenger’s rear

wheel.

Wheel Blocked

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

J

ACKING

 I

NSTRUCTIONS

 4500 A

ND



5500 S

ERIES

Jack Warning Label

WARNING!

Carefully follow these tire changing warnings

to help prevent personal injury or damage to

your vehicle:



Always park on a firm, level surface as far

from the edge of the roadway as possible

before raising the vehicle.



Turn on the Hazard Warning Flashers.



Apply the parking brake firmly and set the

transmission in PARK.



Block the wheel diagonally opposite the

wheel to be raised.



Never start or run the engine with the

vehicle on a jack.



Do not let anyone sit in the vehicle when it

is on a jack.



Do not get under the vehicle when it is on a

jack. If you need to get under a raised

vehicle, take it to a service center where it

can be raised on a lift.



Only use the jack in the positions indicated

and for lifting this vehicle during a tire

change.



If working on or near a roadway, be

extremely careful of motor traffic.



To assure that spare tires, flat or inflated,

are securely stowed, spares must be

stowed with the valve stem facing the

ground.

WARNING!

 (Continued)

IN CASE OF EMERGENCY

341

1. If equipped, remove the spare wheel, jack,

and tools from storage.

2. Using the lug wrench, loosen, but do not

remove, the lug nuts by turning them

counterclockwise one turn while the wheel

is still on the ground.

3. When changing the front wheel, assemble

the jack driver to the jack and connect the

jack driver to the extension tube. Place the

jack under the axle as close to the tire as

possible with the jack driver extending to

the front. Connect the extension tubes and

lug wrench.

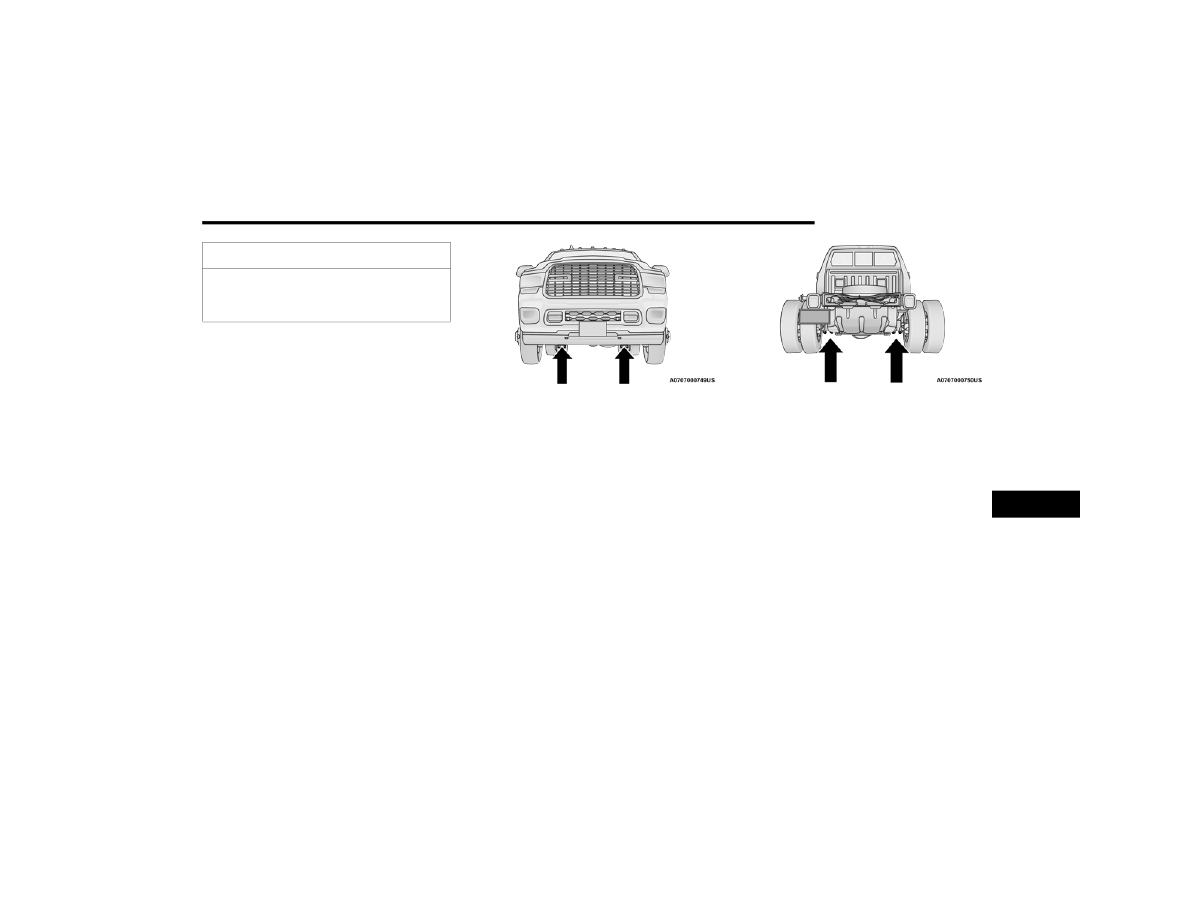

Front Jacking Locations

When changing a rear wheel, assemble the

jack driver to the jack and connect the jack

driver to the extension tubes. Securely

place the jack under the sway bar bracket

(unless both tires are flat on one side, then

place jack under shock bracket) facing for

-

ward in vehicle. Connect the extension

tubes and lug wrench.

Rear Jacking Location

Before raising the wheel off the ground,

make sure that the jack will not damage

surrounding truck parts and adjust the jack

position as required.

NOTE:

If the jack will not lower by turning the dial

(thumbwheel) by hand, it may be necessary to

use the jack driver in order to lower the jack.

4. By rotating the lug wrench clockwise, raise

the vehicle until the wheel just clears the

surface.

CAUTION!

Do not attempt to raise the vehicle by jacking

on locations other than those indicated in the

Jacking Instructions for this vehicle.

7

342

IN CASE OF EMERGENCY



5. Remove the lug nuts and pull the wheel off.

Install the spare wheel and lug nuts with the

cone shaped end of the nuts toward the

wheel on Single Rear-Wheel (SRW) models.

On Dual Rear-Wheel models (DRW) the lug

nuts are a two-piece assembly with a flat

face. Lightly tighten the nuts. To avoid risk

of forcing the vehicle off the jack, do not

fully tighten the nuts until the vehicle has

been lowered.

6. Using the lug wrench, finish tightening

the nuts using a crisscross pattern

Ú

page 432. If in doubt about the correct

tightness, have them checked with a torque

wrench by an authorized dealer or at a

service station.

7. Install wheel center cap (if equipped) and

remove wheel blocks. Do not install chrome

or aluminum wheel center caps on the

spare wheel. This may result in cap damage.

8. Lower the jack to its fully closed position.

If the jack will not lower by turning the dial

(thumbwheel) by hand, it may be necessary

to use the jack driver in order to lower the

jack. Stow the replaced tire, jack, and tools

as previously described.

9. Adjust the tire pressure when possible.

10. After 25 miles (40 km), check the lug nut

torque

Ú

page 432 with a torque wrench to

ensure that all lug nuts are properly seated

against the wheel.

Dual Rear Wheels

Slots in the wheels will assist in properly

orienting the inner and outer wheels. Align

these slots when assembling the wheels

for best access to the tire valve on the inner

wheel. The tires of both dual wheels must be

completely off the ground when tightening to

ensure wheel centering and maximum wheel

clamping.
Dual wheel models require a special heavy-duty

lug nut tightening adapter (included with the

vehicle) to correctly tighten the lug nuts. Also,

when it is necessary to remove and install dual

rear wheels, use a proper vehicle lifting device.

NOTE:

When installing a spare tire (if equipped) as part

of a dual rear wheel end combination, the tire

diameter of the two individual tires must be

compared. If there is a significant difference,

the larger tire should be installed in a front loca

-

tion. The correct direction of rotation for dual

tire installations must also be observed.

It is recommended that wheel stud nuts be kept

torqued to specifications at all times. Torque

wheel stud nuts to specifications at each

lubrication interval

Ú

page 432.

WARNING!

Raising the vehicle higher than necessary can

make the vehicle less stable. It could slip off

the jack and hurt someone near it. Raise the

vehicle only enough to remove the tire.

WARNING!

A loose tire or jack thrown forward in a collision

or hard stop, could endanger the occupants of

the vehicle. Always stow the jack parts and the

spare tire in the places provided.

IN CASE OF EMERGENCY

343

(Continued)

Wheel Nuts

All wheel nuts should be tightened occasionally

to eliminate the possibility of wheel studs being

sheared or the bolt holes in the wheels becoming

elongated. This is especially important during the

first few hundred miles/kilometers of operation

to allow the wheel nuts to become properly set.

All wheel nuts should first be firmly seated

against the wheel. The wheel nuts should then

be tightened to recommended torque. Tighten

the wheel nuts to final torque in increments.

Progress around the bolt circle, tightening the

wheel nut opposite to the wheel nut just

previously tightened until final torque is achieved

Ú

page 432.

T

O

 S

TOW

 T

HE

 F

LAT

 O

R

 S

PARE

 — I

F



E

QUIPPED



Refer to Upfitters Body Builder’s Guide for

information on stowing your spare tire

(if equipped).

H

UB

 C

APS

/W

HEEL

 C

OVERS

 — I

F



E

QUIPPED



The hub caps must be removed before raising

the vehicle off the ground.

For 3500 Single Rear-Wheel (SRW) models, use

the flat end of the lug wrench to hook and pull

off the hub cap. Find the opening in the hub cap,

insert the lug wrench, and pull off the cap. If you

need to pry against the wheel, protect the wheel

surface.

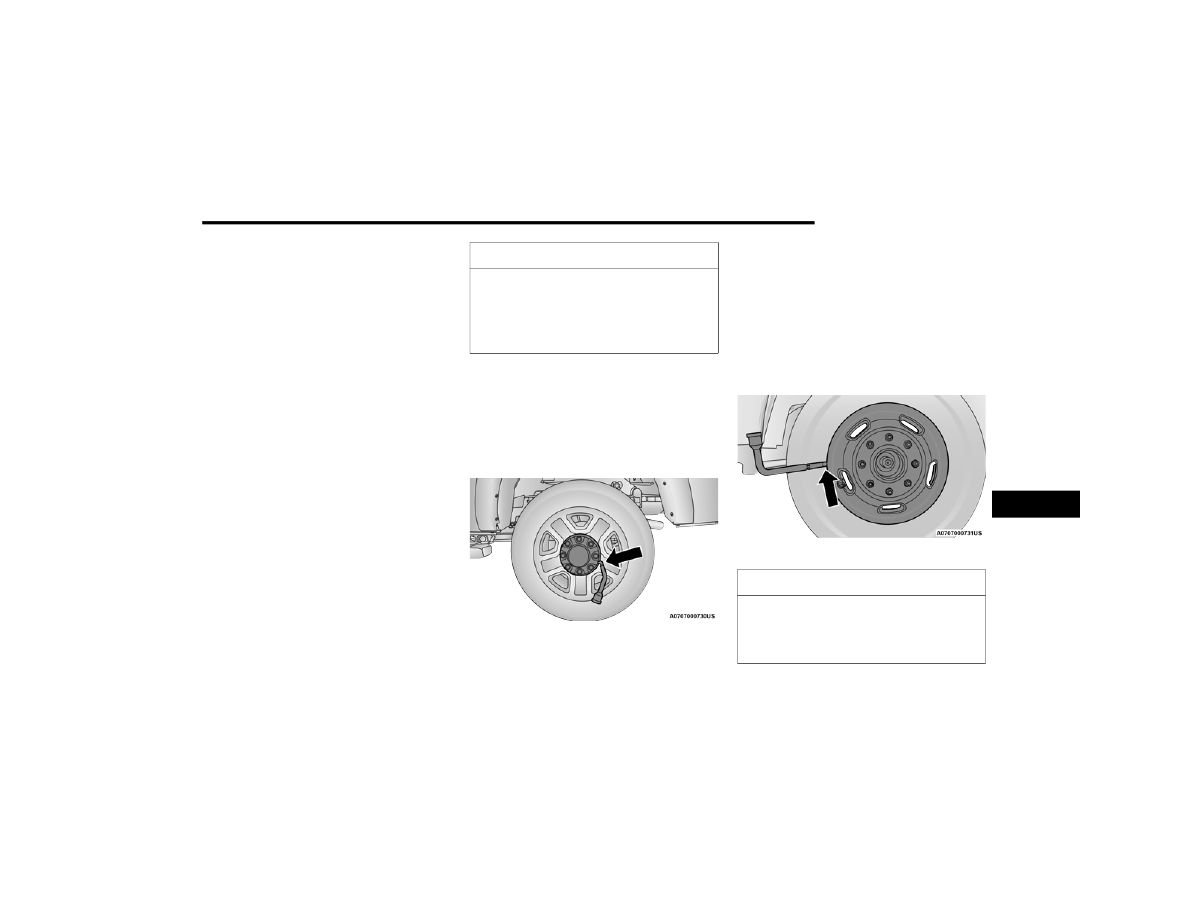

Lug Wrench Insertion Location — Hub Cap

On 3500 models with Dual Rear-Wheels (DRW),

you must first remove the hub caps—use the

procedure noted for the single rear wheel. For

the wheel covers (wheel skins), insert the flat

end of the lug wrench between the outer edge

of the wheel cover and the wheel. Pry against

the wheel to remove the wheel cover. Repeat

this procedure around the wheel until the cover

pops off.

Lug Wrench Insertion Location — Wheel Cover

CAUTION!

Use extreme caution when removing the front and

rear wheel covers. Damage can occur to the

center cap and/or the wheel if screwdriver type

tools are used. A pulling motion, not a pry off

motion, is recommended to remove the caps.

CAUTION!



Use a pulling motion to remove the hub

cap. Do not use a twisting motion when

removing the hub cap, damage to the hub

cap; finish may occur.

7

344

IN CASE OF EMERGENCY



Replace the wheel covers using a rubber mallet

to ease the installation. Align the wheel cover

vent holes to the wheel vent holes. Tap on the

wheel cover as needed to firmly seat it evenly

around the wheel.

JUMP STARTING

If your vehicle has a discharged battery, it can

be jump started using a set of jumper cables

and a battery in another vehicle, or by using a

portable battery booster pack. Jump starting

can be dangerous if done improperly, so please

follow the procedures in this section carefully.

NOTE:

When using a portable battery booster pack,

follow the manufacturer's operating instruc

-

tions and precautions.

P

REPARATIONS

 F

OR

 J

UMP

 S

TART

The battery in your vehicle is located in the front

of the engine compartment, behind the left

headlight assembly.

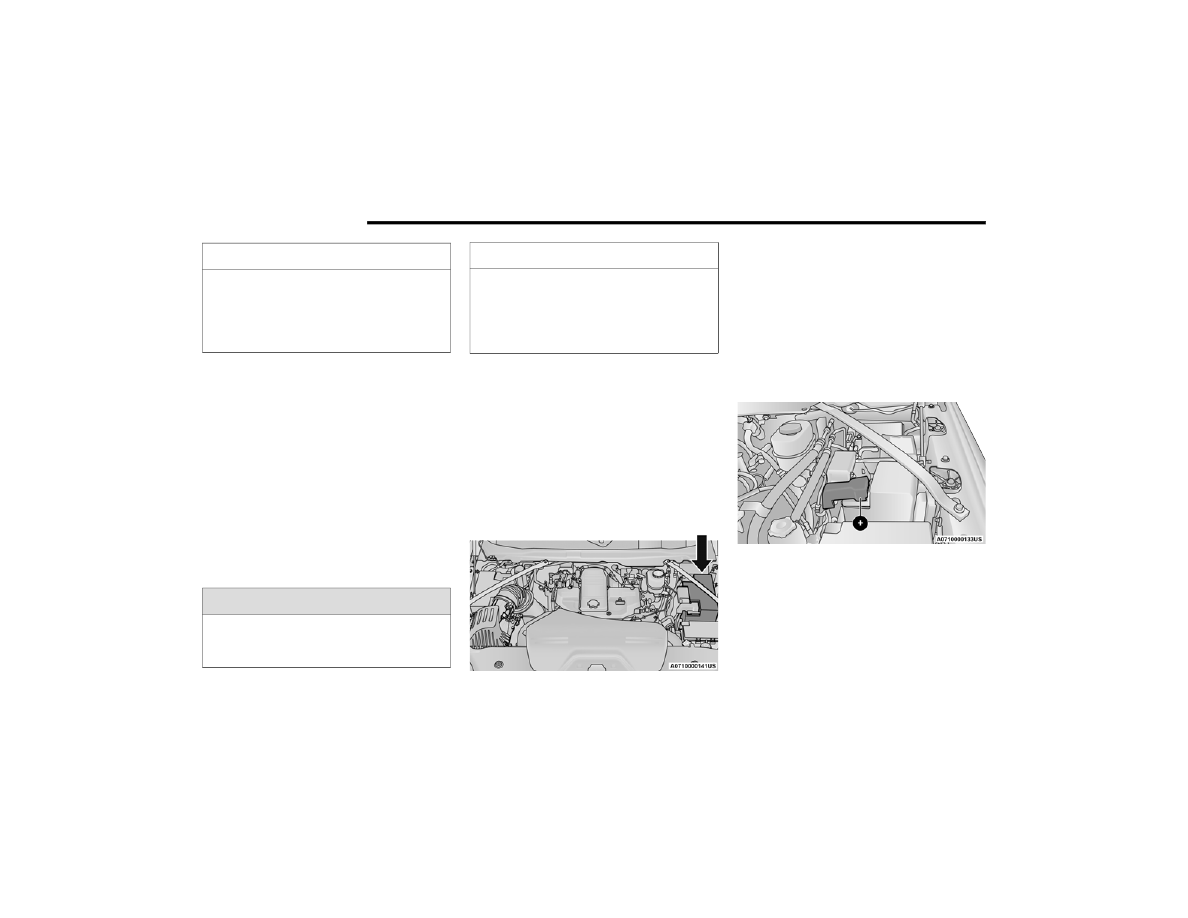

Battery Location

If you have a diesel engine, you may have two

batteries, however jump start off the driver side

battery.
The positive battery post may be covered with a

protective cap if equipped. Lift up on the cap to

gain access to the positive battery post. Do not

jump off fuses. Only jump directly off positive

post which has a positive (+) symbol on or

around the post.

Positive (+) Battery Post

NOTE:

1. Apply the parking brake, shift the

automatic transmission into PARK and

turn the ignition OFF.

2. Turn off the heater, radio, and all electrical

accessories.



The rear hub caps on the dual rear wheel

has two pull off notches. Make sure that the

hook of the jack handle driver is located

squarely in the cap notch before attempting

to pull off.

WARNING!

Do not attempt jump starting if the battery is

frozen. It could rupture or explode and cause

personal injury.

CAUTION!

 (Continued)

CAUTION!

Do not use a portable battery booster pack or

any other booster source with a system

voltage greater than 12 Volts or damage to

the battery, starter motor, alternator or

electrical system may occur.

IN CASE OF EMERGENCY

345

3. If using another vehicle to jump start the

battery, park the vehicle within the jumper

cables reach, apply the parking brake, and

make sure the ignition is OFF.

J

UMP

 S

TARTING

 P

ROCEDURE

NOTE:

Make sure at all times that unused ends of

jumper cables are not contacting each other or

either vehicle while making connections.

Connecting The Jumper Cables

1. Connect the positive (+) end of the jumper

cable to the positive (+) post of the

discharged vehicle.

NOTE:

Do not jump off fuses. Only jump directly off

positive post.

2. Connect the opposite end of the positive (+)

jumper cable to the positive (+) post of the

booster battery.

3. Connect the negative (-) end of the jumper

cable to the negative (-) post of the booster

battery.

4. Connect the opposite end of the negative (-)

jumper cable to a good engine ground.

A “ground” is an exposed metallic/

unpainted part of the engine, frame or

chassis, such as an accessory bracket or

large bolt. The ground must be away from

the battery and fuel injection system.

5. Start the engine in the vehicle that has the

booster battery, let the engine idle a few

minutes, and then start the engine in the

vehicle with the discharged battery.

WARNING!



Take care to avoid the radiator cooling fan

whenever the hood is raised. It can start

anytime the ignition switch is ON. You can

be injured by moving fan blades.



Remove any metal jewelry such as rings,

watch bands and bracelets that could

make an inadvertent electrical contact.

You could be seriously injured.



Batteries contain sulfuric acid that can

burn your skin or eyes and generate

hydrogen gas which is flammable and

explosive. Keep open flames or sparks

away from the battery.

WARNING!

Do not allow vehicles to touch each other as

this could establish a ground connection and

personal injury could result.

WARNING!

Failure to follow this jump starting procedure

could result in personal injury or property

damage due to battery explosion.

CAUTION!

Failure to follow these procedures could

result in damage to the charging system of

the booster vehicle or the discharged vehicle.

WARNING!

Do not connect the jumper cable to the

negative (-) post of the discharged battery.

The resulting electrical spark could cause the

battery to explode and could result in

personal injury.

7
