RAM Promaster City (2020 year). Manual in english - page 19





TECHNICAL SPECIFICATIONS

301

FLUID CAPACITIES

US

Metric

Fuel (Approximate)

2.4L Engine

16 Gallons

60.5 Liters

Engine Oil With Filter

2.4L Engine (SAE 0W-20, API Certified)

5.5 Quarts

5.2 Liters

Cooling System*

2.4L Engine (Mopar Antifreeze/Engine Coolant 10 Year/

150,000 Mile Formula)

7.2 Quarts

6.8 Liters

* Includes heater and coolant reservoir filled to MAX level.

8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

302 TECHNICAL SPECIFICATIONS

FLUIDS AND LUBRICANTS

Engine

Component

Fluid, Lubricant, or Genuine Part

Engine Coolant

We  recommend  you  use Mopar  Antifreeze/Coolant 10  Year/

150,000 Mile Formula OAT (Organic Additive Technology) or

equivalent meeting the requirements of FCA Material Standard

MS.90032.

Engine Oil – 2.4L Engine

We recommend you use SAE 0W-20 API Certified Engine Oil,

meeting the  requirements of  FCA Material Standard  MS-6395

such as Mopar, Pennzoil, and Shell Helix. Refer to your engine

oil filler cap for correct SAE grade.

Engine Oil Filter

We recommend you use a Mopar Engine Oil Filter.

Spark Plugs – 2.4L Engine

We recommend you use Mopar Spark Plugs.

Fuel Selection – 2.4L Engine

87 Octane (R+M)/2 Method, 0-15% Ethanol.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TECHNICAL SPECIFICATIONS

303

(Continued)

CAUTION!

• Mixing of engine coolant (antifreeze) other than speci

-

fied  Organic  Additive  Technology  (OAT)  engine

coolant (antifreeze), may result in engine damage and

may  decrease  corrosion  protection.  Organic  Additive

Technology  (OAT)  engine  coolant  is  different  and

should  not  be  mixed  with  Hybrid  Organic  Additive

Technology (HOAT) engine coolant (antifreeze) or any

“globally  compatible”  coolant  (antifreeze).  If  a

non-OAT engine coolant (antifreeze) is introduced into

the cooling system in an emergency, the cooling system

will need to be drained, flushed, and refilled with fresh

OAT coolant (conforming to MS.90032), by an autho

-

rized dealer as soon as possible.

• Do not use water alone or alcohol-based engine coolant

(antifreeze) products. Do not use additional rust inhib

-

itors or antirust products, as they may not be compat

-

ible with the radiator engine coolant and may plug the

radiator.

• This  vehicle  has  not  been  designed  for  use  with

propylene  glycol-based  engine  coolant  (antifreeze).

Use  of  propylene  glycol-based  engine  coolant  (anti

-

freeze) is not recommended.

CAUTION!

 (Continued)

8

-------------------------------------------------------------------------------------------------------------------------------------------------------------

304 TECHNICAL SPECIFICATIONS

Chassis

Component

Fluid, Lubricant, or Genuine Part

Automatic Transmission

Use only Mopar ZF 8&9 Speed ATF Automatic Transmission Fluid, or equivalent.

Failure  to  use  the  correct  fluid  may  affect  the  function  or  performance  of  your

transmission.

Brake Master Cylinder

We recommend you use Mopar DOT 4.

The fluid must be changed every 24 months. This interval is time based only, mileage

intervals do not apply.

Power Steering Reservoir

Use  Pentosin  CHF  11S  power  steering  fluid  meeting  FCA  Material  Standard

MS-11655.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

305

(Continued)

MULTIMEDIA

UCONNECT SYSTEMS

For detailed information about your Uconnect system, refer

to your Uconnect Owner’s Manual Supplement.

NOTE:

Uconnect  screen  images  are  for  illustration  purposes  only

and may not reflect exact software for your vehicle.

CYBERSECURITY

Your  vehicle  may  be  a  connected  vehicle  and  may  be

equipped  with  both  wired  and  wireless  networks.  These

networks  allow your vehicle to send and receive informa

-

tion. This information allows systems and features in your

vehicle to function properly.
Your vehicle may be equipped with certain security features

to reduce the risk of unauthorized and unlawful access to

vehicle systems and wireless communications. Vehicle soft

-

ware technology continues to evolve over time and FCA US

LLC, working with its suppliers, evaluates and takes appro

-

priate  steps  as  needed.  Similar  to  a  computer  or  other

devices,  your  vehicle  may  require  software  updates  to

improve the usability and performance of your systems or to

reduce  the  potential  risk  of  unauthorized  and  unlawful

access to your vehicle systems.
The risk of unauthorized and unlawful access to your vehicle

systems  may  still  exist,  even  if  the  most  recent  version  of

vehicle software (such as Uconnect software) is installed.

WARNING!

• It  is  not  possible  to  know  or  to  predict  all  of  the

possible  outcomes  if  your  vehicle’s  systems  are

breached.  It  may  be  possible  that  vehicle  systems,

including safety related systems, could be impaired or

a loss of vehicle control could occur that may result in

an accident involving serious injury or death.

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

306 MULTIMEDIA

NOTE:

• FCA  US  LLC  or  your  dealer  may  contact  you  directly

regarding software updates.

• To help further improve vehicle security and minimize the

potential risk of a security breach, vehicle owners should:

• Routinely  check

www.driveuconnect.com/support/

software-update.html

 (US Residents) or

www.driveu

-

connect.ca

 (Canadian Residents) to learn about avail

-

able Uconnect software updates.

• Only  connect  and  use  trusted  media  devices  (e.g.

personal mobile phones, USBs, CDs).

Privacy of any wireless and wired communications cannot

be assured. Third parties may unlawfully intercept informa

-

tion and private communications without your consent. For

further  information,  refer  to  “Onboard  Diagnostic  System

(OBD II) Cybersecurity” in “Getting To Know Your Instru

-

ment Panel”.

UCONNECT SETTINGS

The Uconnect system uses a combination of buttons on the

touchscreen  and  buttons  on  the  faceplate  located  on  the

center of the instrument panel that allows you to access and

change the customer programmable features. Many features

can vary by vehicle.

• ONLY  insert  media  (e.g.,  USB,  SD  card,  or  CD)  into

your vehicle if it came from a trusted source. Media of

unknown origin could possibly contain malicious soft

-

ware, and if installed in your vehicle, it may increase

the possibility for vehicle systems to be breached.

• As always, if you experience unusual vehicle behavior,

take  your  vehicle  to  your  nearest  authorized  dealer

immediately.

WARNING!

 (Continued)

CAUTION!

Do NOT attach any object to the touchscreen, doing so

can result in damage to the touchscreen.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

307

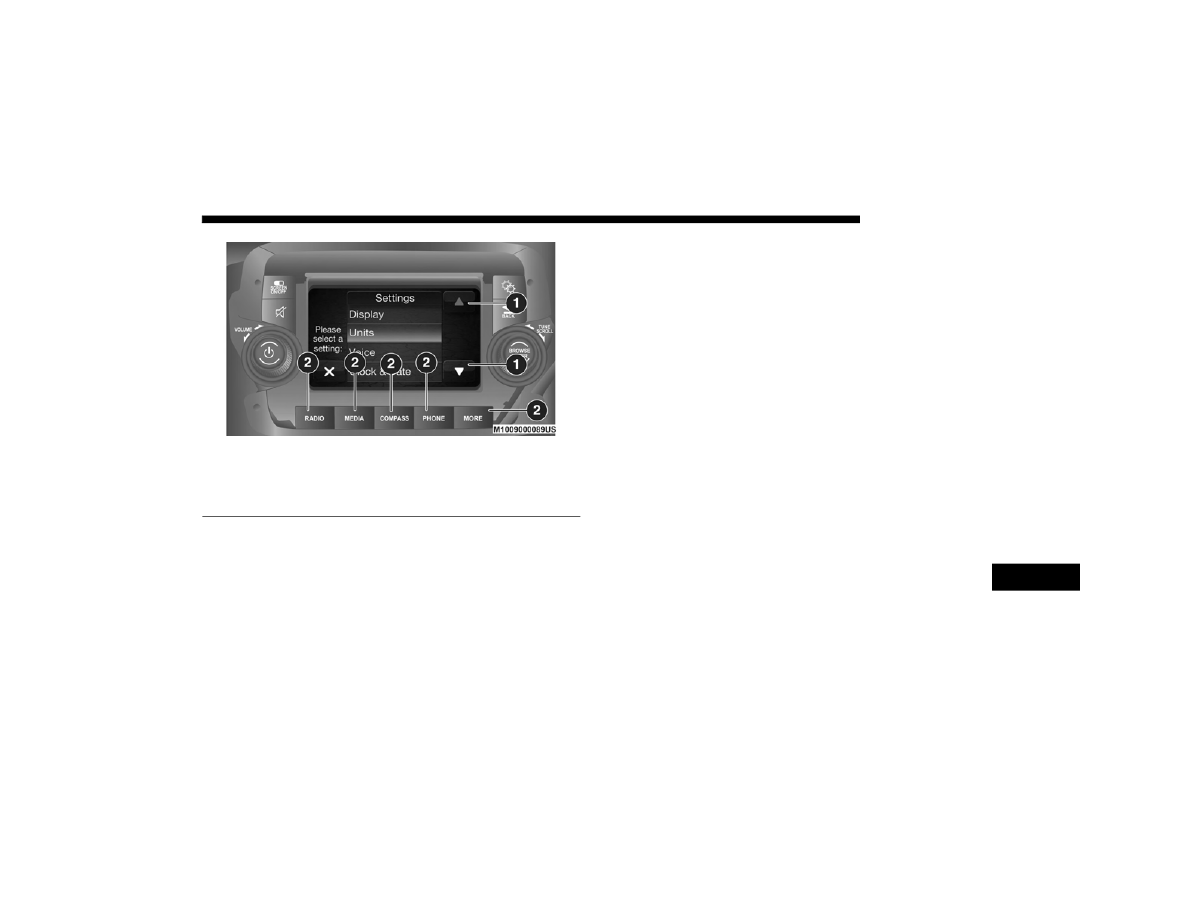

Uconnect 3/3 NAV With 5-inch Display Buttons On The

Touchscreen And Buttons On The Faceplate

Uconnect 3/3 NAV Settings

Push the Settings button on the faceplate to display the menu

setting screen. In this mode the Uconnect system allows you

to access programmable features that may be equipped such

as  Language,  Display,  Units  (if  equipped),  Voice,  Clock,

Safety & Driving Assistance (if equipped), Lights, Doors &

Locks, Engine Off Options, Audio, Phone (if equipped), Siri

-

usXM® Setup (if equipped), Radio Setup, Restore Settings,

and Clear Personal Data.

NOTE:

• Only one category may be selected at a time.
• The  Back  Arrow  will  change  into  a  Done  button  if  any

changes are made.

When  making  a  selection,  press  the  button  on  the  touch

-

screen to enter the desired mode. Once in the desired mode,

press and release the preferred setting. Once the setting is

complete, either press the Back Arrow button on the touch

-

screen or the Back button on the faceplate to return to the

previous menu or press the X button on the touchscreen to

return to the Main Settings screen. Pressing the Up or Down

Arrow buttons on the touchscreen on the right side of the

screen will allow you to toggle up or down through the avail

-

able settings.

1 — Uconnect Buttons On The Touchscreen

2 — Uconnect Buttons On The Faceplate

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

308 MULTIMEDIA

Display

After pressing the Display button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Set Language

English/Français/Español

NOTE:

When the “Set Language” feature is selected, you may select one of multiple languages (English/Français/Español) for all

display nomenclature, including the trip functions and the navigation system (if equipped). Press the Set Language button

on the  touchscreen,  then press  the desired  language button  on  the  touchscreen  until  a  check-mark  appears  next to  the

language, showing that setting has been selected.

Display Mode

Manual

Auto

Brightness

With Headlights ON

With Headlights OFF

NOTE:

To make changes to the “Brightness” setting, the headlights must be on and the interior dimmer switch must not be in the

"party" or "parade" positions.

Units — If Equipped

US

Metric

NOTE:

When selecting the “Units” setting, the changes can be made to the Distance (mi, km), Fuel Consumption (MPG if set to mi,

L/100 km or km/L if set to km), and Temperature (°C, °F).

Touchscreen Beep

On

Off

Display Trip B

On

Off

NOTE:

Press the relevant button to activate/deactivate the displaying of the Trip B on the instrument cluster display.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

309

Voice

After pressing the Voice button on the touchscreen, the following settings will be available:

Units — If Equipped

After pressing the Units button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Voice Response Length

Brief

Detailed

Show Command List

Never

With Help

Always

NOTE:

This setting will display the possible options while in a voice session.

Setting Name

Selectable Options

Units

US

Metric

Custom

NOTE:

The “Custom” option allows you to set the “Distance” (mi, or km), “Fuel Consumption” [MPG (US), L/100 km, or km/L],

and “Temperature” (°C, or °F) units of measurement independently (if equipped).

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

310 MULTIMEDIA

Clock & Date

After pressing the Clock & Date button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Set Time And Format

— If Equipped

12 hrs

24 hrs

AM

PM

Show Time Status —

If Equipped

On

Off

Set Date

Day

Month

Year

NOTE:

By selecting this setting, the day, month, and year can be updated. The selectable days range from 1–31 (depending on

month). The selectable months consist of Jan/Feb/March/April/May/June/July/Aug/Sept/Oct/Nov/Dec. You can also

set the hours and minutes on the clock.

Sync Time — If

Equipped

On

Off

NOTE:

When this setting is selected, the time will set automatically based upon GPS location.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

311

Safety/Assistance — If Equipped

After pressing the Safety/Assistance button on the touchscreen, the following settings will be available:

Lights — If Equipped

After pressing the Lights button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

ParkView Backup Camera

Delay

On

Off

NOTE:

The “ParkView Backup Camera Delay” setting determines whether or not the screen will display the rear view image for up

to 10 seconds after the vehicle is shifted out of REVERSE. This delay will be canceled if the vehicle’s speed exceeds 8 mph

(13 km/h), the transmission is shifted into PARK, or the ignition is switched to the OFF position.

Setting Name

Selectable Options

Daytime Running Lights — If

Equipped

On

Off

NOTE:

When the “Daytime Running Lights” feature is selected, the daytime running lights can be turned on or off. This feature is

only available if allowed by law in the country of vehicle purchase.

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

312 MULTIMEDIA

Doors & Locks — If Equipped

After pressing the Doors & Locks button on the touchscreen, the following settings will be available:

Engine Off Options

After pressing the Engine Off Options button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Auto Door Locks

On

Off

NOTE:

When the “Auto Door Locks” feature is selected, all doors will lock automatically when the vehicle reaches a speed of 12 mph

(20 km/h).

Sound Horn With Lock

Off

1st Press

2nd Press

Setting Name

Selectable Options

Radio Off Delay — If

Equipped

0 min

20 min

NOTE:

When this Setting is selected, the radio will remain off for the selected amount of time when the engine has been shut off.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

313

Audio

After pressing the Audio button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Equalizer

+

NOTE:

When in this display, you may adjust the “Bass”, “Mid”, and “Treble” settings. Adjust the settings with the + and – setting

buttons on the touchscreen or by selecting any point on the scale between the + and – buttons on the touchscreen. Bass/Mid/

Treble also allow you to simply slide your finger up or down to change the setting as well as press directly on the desired

setting.

Balance/Fade — If

Equipped

Speaker Icon

Arrow Buttons

NOTE:

When in this display, you may adjust the “Balance/Fade” (if equipped) of the audio by using the Arrow buttons on the

touchscreen to adjust the sound level of the right and left side speakers. Press the “Speaker Icon” on the touchscreen to reset

the balance to the factory setting.

Speed Adjusted Volume

Off

1

2

3

NOTE:

The “Speed Adjusted Volume” feature increases or decreases volume relative to vehicle speed.

Surround Sound — If

Equipped

On

Off

Loudness

On

Off

NOTE:

The “Loudness” feature improves sound quality at lower volumes when enabled.

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

314 MULTIMEDIA

Phone/Bluetooth®

After pressing the Phone/Bluetooth® button on the touchscreen, the following settings will be available:

Auto-On Radio — If

Equipped

On

Off

Recall Last

NOTE:

Press the Auto-On Radio button on the touchscreen to set how the radio behaves when the ignition is switched to ON/RUN.

AUX Volume Offset

+

NOTE:

This feature provides the ability to tune the audio level for portable devices connected through the AUX input.

Auto Play

On

Off

NOTE:

The Auto Play feature allows a media device to begin playing when the media device is plugged in. To make your selection,

press the On or Off buttons to activate or deactivate Auto Play.



Setting Name

Selectable Options

Setting Name

Selectable Options

Paired Phones/Devices

List of Paired Phones/Devices

NOTE:

This feature shows which phones are paired to the Phone system. For further information, refer to the Uconnect Owner’s

Manual Supplement.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MULTIMEDIA

315

SiriusXM® Setup — If Equipped

After pressing the SiriusXM® Setup button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Tune Start

On

Off

NOTE:

The “Tune Start” feature begins playing the current song from the beginning when you tune to a music channel using one

of the 12 presets, so you can enjoy the complete song. This feature occurs the first time the preset is selected during that

current song. Tune Start works in the background, so you will not even realize it's on, except that you will miss the experience

of joining your favorite song with only a few seconds left to play.

Channel Skip

List of Channels

NOTE:

SiriusXM® can be programmed to designate a group of channels that are the most desirable to listen to or to exclude unde

-

sirable channels while scanning. This feature allows you to select the channels you would like to skip.

Subscription Information

Sirius ID

NOTE:

New vehicle purchasers or lessees will receive a free limited time subscription to SiriusXM® Satellite Radio with your radio.

Following the expiration of the free services, it will be necessary to access the information on the Subscription Information

screen to re-subscribe.
1. Press the Subscription Information button on the touchscreen to access the Subscription Information screen.
2. Write down the Sirius ID numbers for your receiver. To reactivate your service, either call the number listed on the screen

or visit the provider online.

SiriusXM® Travel Link is a separate subscription.

9

-------------------------------------------------------------------------------------------------------------------------------------------------------------

316 MULTIMEDIA

Restore Settings — If Equipped

After pressing the Restore Settings button on the touchscreen, the following settings will be available:

Clear Personal Data

After pressing the Clear Personal Data button on the touchscreen, the following settings will be available:

Setting Name

Selectable Options

Restore Settings

Yes

No

NOTE:

When this feature is selected, it will reset the Display, Clock, Audio, and Radio Settings to their default settings. Once the

settings are restored, a pop-up appears stating "settings reset to default." Press the okay button on the touchscreen to exit.

Setting Name

Selectable Options

Clear Personal Data

Yes

No

NOTE:

When this feature is selected, it will remove personal data including Bluetooth® devices and presets.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     17      18      19      20     ..
