SERVICING AND MAINTENANCE

269

Service Description:
95

 = Load Index

• A numerical code associated with the maximum load a tire can carry

H

 = Speed Symbol

• A symbol indicating the range of speeds at which a tire can carry a load corresponding to its load index under certain oper

-

ating conditions

• The maximum speed corresponding to the speed symbol should only be achieved under specified operating conditions

(i.e., tire pressure, vehicle loading, road conditions, and posted speed limits)

Load Identification:

Absence of the following load identification symbols on the sidewall of the tire indicates a Standard Load (SL) tire:
•

XL

 = Extra load (or reinforced) tire, or

•

LL

 = Light load tire or

•

C, D, E, F, G

 = Load range associated with the maximum load a tire can carry at a specified pressure

Maximum Load

 – Maximum load indicates the maximum load this tire is designed to carry

Maximum Pressure

 – Maximum pressure indicates the maximum permissible cold tire inflation pressure for this tire

EXAMPLE:

7

270 SERVICING AND MAINTENANCE

Tire Identification Number (TIN)

The Tire Identification Number (TIN) may be found on one or both sides of the tire; however, the date code may only be on

one side. Tires with white sidewalls will have the full TIN, including the date code, located on the white sidewall side of the

tire. Look for the TIN on the outboard side of black sidewall tires as mounted on the vehicle. If the TIN is not found on the

outboard side, then you will find it on the inboard side of the tire.

EXAMPLE:

DOT MA L9 ABCD 0301

DOT

 = Department of Transportation

• This symbol certifies that the tire is in compliance with the US Department of Transportation tire safety standards and is

approved for highway use

MA

 = Code representing the tire manufacturing location (two digits)

L9

 = Code representing the tire size (two digits)

ABCD

 = Code used by the tire manufacturer (one to four digits)

03

 = Number representing the week in which the tire was manufactured (two digits)

• 03 means the 3rd week

01

 = Number representing the year in which the tire was manufactured (two digits)

• 01 means the year 2001
• Prior to July 2000, tire manufacturers were only required to have one number to represent the year in which the tire was

manufactured. Example: 031 could represent the 3rd week of 1981 or 1991

SERVICING AND MAINTENANCE

271

Tire Terminology And Definitions

Term

Definition

B-Pillar

The vehicle B-Pillar is the structural member of the body located behind

the front door.

Cold Tire Inflation Pressure

Cold tire inflation pressure is defined as the tire pressure after the vehicle

has not been driven for at least three hours,  or driven less than 1 mile

(1.6 km) after sitting for a minimum of three hours. Inflation pressure is

measured in units of PSI (pounds per square inch) or kPa (kilopascals).

Maximum Inflation Pressure

The maximum inflation pressure is the maximum permissible cold tire

inflation  pressure  for  this  tire.  The  maximum  inflation  pressure  is

molded into the sidewall.

Recommended Cold Tire Inflation Pressure

Vehicle  manufacturer's  recommended  cold  tire  inflation  pressure  as

shown on the tire placard.

Tire Placard

A  label  permanently  attached  to  the  vehicle  describing  the  vehicle’s

loading capacity, the original equipment tire sizes and the recommended

cold tire inflation pressures.

7

272 SERVICING AND MAINTENANCE

Tire Loading And Tire Pressure

NOTE:

The  proper  cold  tire  inflation  pressure  is  listed  on  the

driver’s  side  B-Pillar  or  the  rear  edge  of  the  driver's  side

door.
Check the inflation pressure of each tire, including the spare

tire (if equipped), at least monthly and inflate to the recom

-

mended pressure for your vehicle.

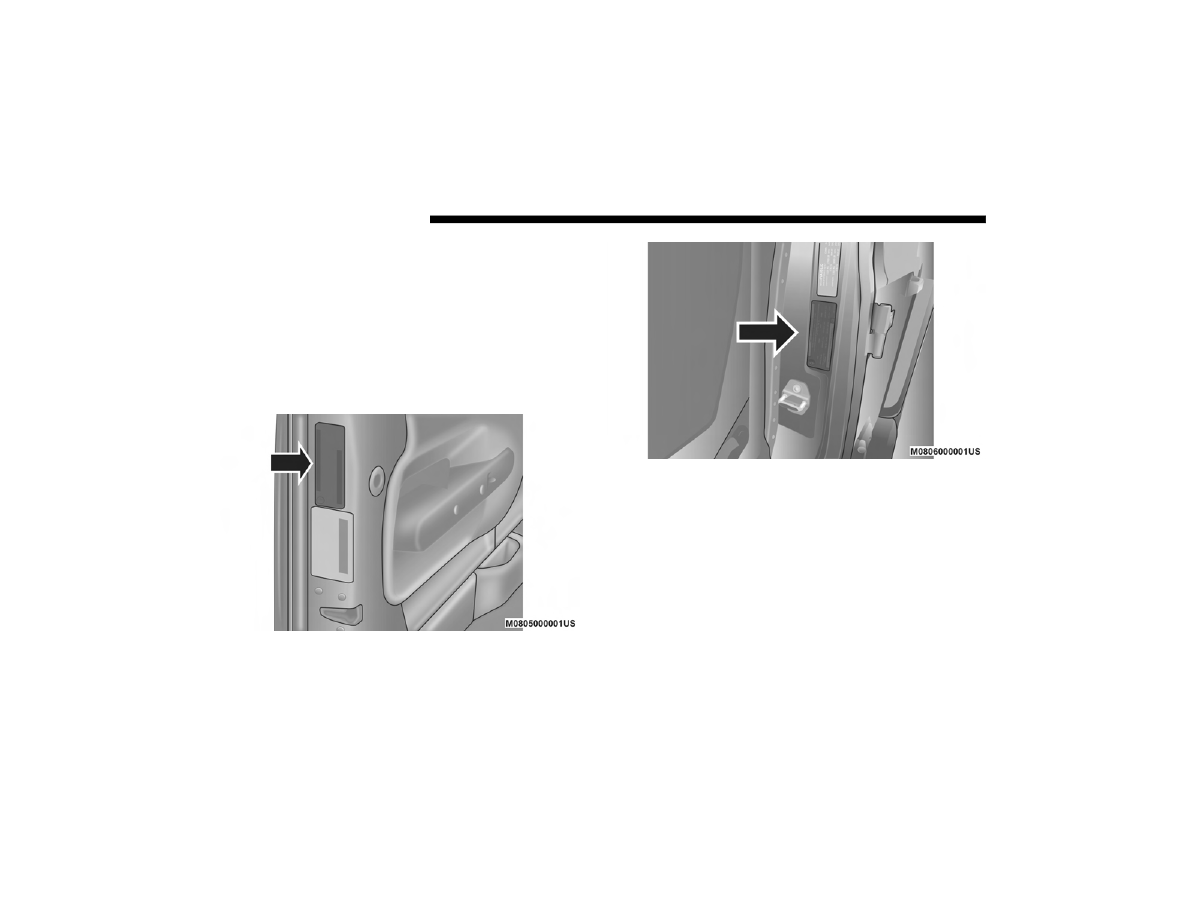

Example Tire Placard Location (Door)

Example Tire Placard Location (B-Pillar)

SERVICING AND MAINTENANCE

273

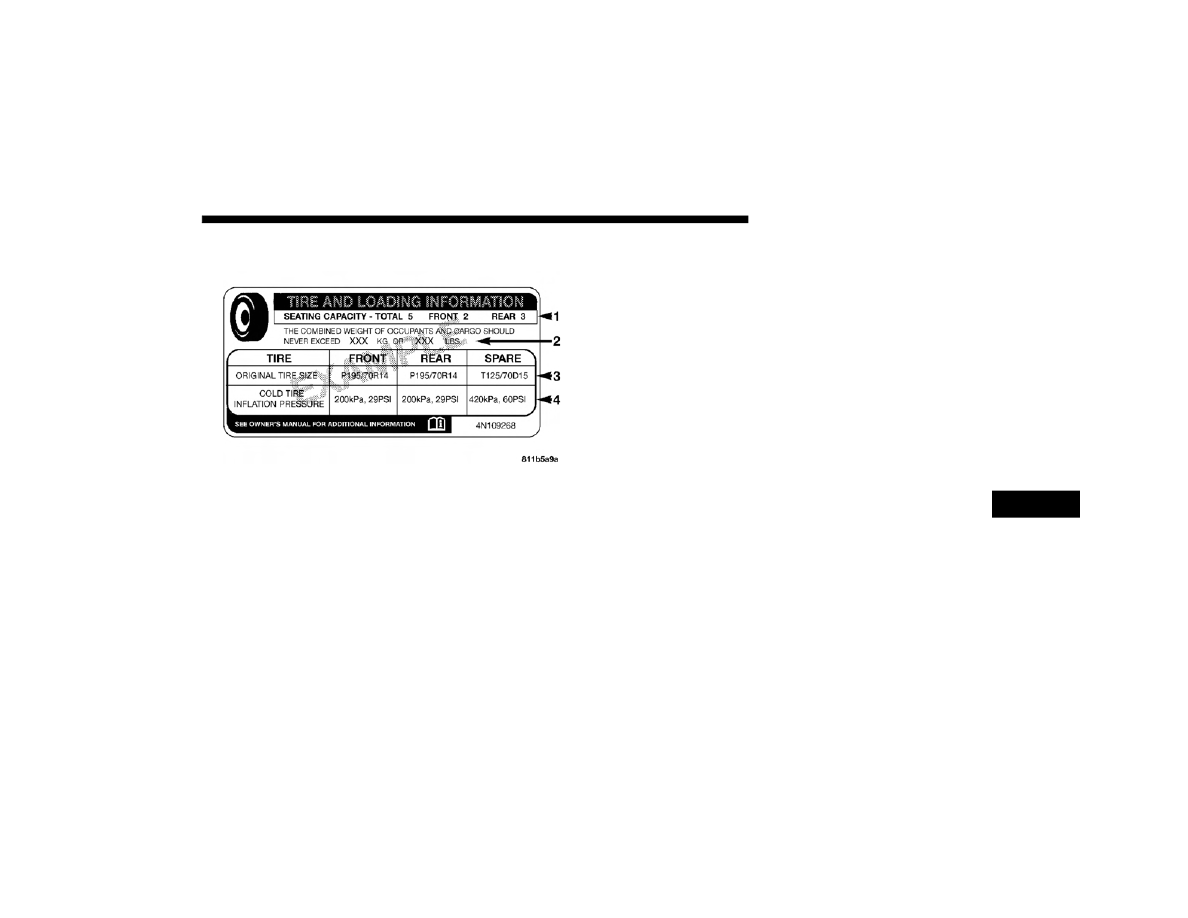

Tire And Loading Information Placard

Tire And Loading Information Placard

This placard tells you important information about the:
1. Number of people that can be carried in the vehicle.
2. Total weight your vehicle can carry.
3. Tire size designed for your vehicle.
4. Cold tire inflation pressures for the front, rear, and spare

tires.

Loading

The vehicle maximum load on the tire must not exceed the

load carrying capacity of the tire on your vehicle. You will

not exceed the tire's load carrying capacity if you adhere to

the loading conditions, tire size, and cold tire inflation pres

-

sures specified on the Tire and Loading Information placard

in  “Vehicle  Loading”  in  the  “Starting  And  Operating”

section of this manual.

NOTE:

Under  a  maximum  loaded  vehicle  condition,  gross  axle

weight ratings (GAWRs) for the front and rear axles must not

be exceeded.
For  further  information  on  GAWRs,  vehicle  loading,  and

trailer  towing,  refer  to  “Vehicle  Loading”  in  the  “Starting

And Operating” chapter of this manual.
To  determine  the  maximum  loading  conditions  of  your

vehicle, locate the statement “The combined weight of occu

-

pants and cargo should never exceed XXX kg or XXX lbs” on

the  Tire  and  Loading  Information  placard.  The  combined

weight  of  occupants,  cargo/luggage  and  trailer  tongue

weight (if applicable) should never exceed the weight refer

-

enced here.

7

274 SERVICING AND MAINTENANCE

Steps For Determining Correct Load Limit—

(1) Locate the statement “The combined weight of occu

-

pants and cargo should never exceed XXX kg or XXX lbs.”

on your vehicle's placard.
(2)  Determine  the  combined  weight  of  the  driver  and

passengers that will be riding in your vehicle.
(3)  Subtract  the  combined  weight  of  the  driver  and

passengers from XXX kg or XXX lbs.
(4)  The  resulting  figure  equals  the  available  amount  of

cargo and luggage load capacity. For example, if “XXX”

amount  equals  1400  lbs.  and  there  will  be  five  150  lb

passengers in your vehicle, the amount of available cargo

and luggage load capacity is 650 lbs. (1400-750 (5x150) =

650 lbs.)
(5) Determine the combined weight of luggage and cargo

being loaded on the vehicle. That weight may not safely

exceed  the  available  cargo  and  luggage  load  capacity

calculated in Step 4.

(6) If your vehicle will be towing a trailer, load from your

trailer  will  be  transferred  to  your  vehicle.  Consult  this

manual to determine how this reduces the available cargo

and luggage load capacity of your vehicle.

Metric Example For Load Limit

For example, if “XXX” amount equals 635 kg and there will

be five 68 kg passengers in your vehicle, the amount of avail

-

able  cargo  and  luggage  load  capacity  is  295  kg  (635-340

(5x68) = 295 kg) as shown in step 4.

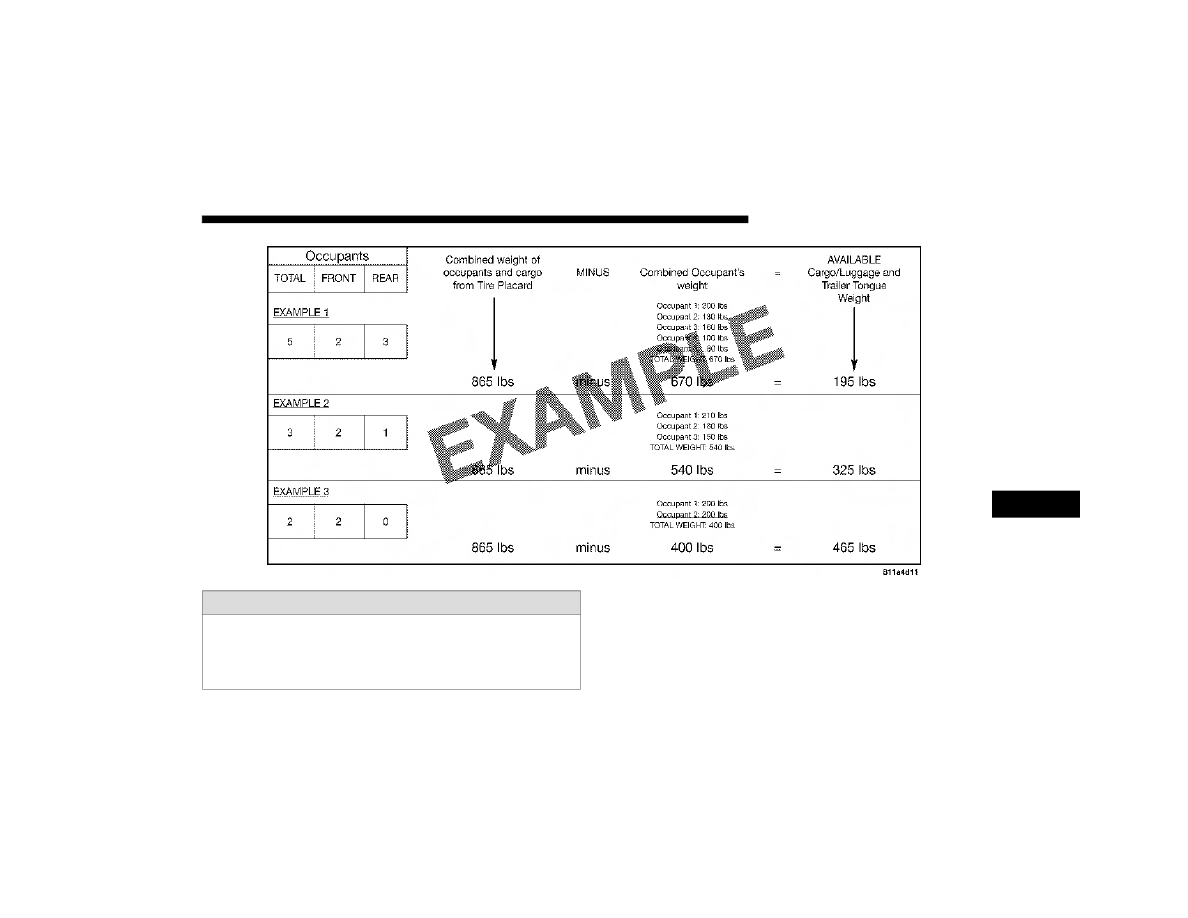

NOTE:

• If  your  vehicle  will  be  towing  a  trailer,  load  from  your

trailer will be transferred to your vehicle. The following

table  shows  examples  on  how  to  calculate  total  load,

cargo/luggage, and towing capacities of your vehicle with

varying  seating  configurations  and  number  and  size  of

occupants. This table is for illustration purposes only and

may not be accurate for the seating and load carry capacity

of your vehicle.

• For the following example, the combined weight of occu

-

pants and cargo should never exceed 865 lbs (392 kg).

SERVICING AND MAINTENANCE

275

WARNING!

Overloading of your tires is dangerous. Overloading can

cause  tire  failure,  affect  vehicle  handling,  and  increase

your  stopping  distance.  Use  tires  of  the  recommended

load capacity for your vehicle. Never overload them.

7

276 SERVICING AND MAINTENANCE

(Continued)

Tires — General Information

Tire Pressure

Proper tire inflation pressure is essential to the safe and satis

-

factory  operation  of  your  vehicle.  Four  primary  areas  are

affected by improper tire pressure:
• Safety
• Fuel Economy
• Tread Wear
• Ride Comfort and Vehicle Stability

Safety

Both underinflation and overinflation affect the stability of

the vehicle and can produce a feeling of sluggish response or

over responsiveness in the steering.

NOTE:

• Unequal tire pressures from side to side may cause erratic

and unpredictable steering response.

• Unequal  tire  pressure  from  side  to  side  may  cause  the

vehicle to drift left or right.

WARNING!

• Improperly inflated tires are dangerous and can cause

collisions.

• Underinflation increases tire flexing and can result in

overheating and tire failure.

• Overinflation reduces a tire's ability to cushion shock.

Objects on the road and chuckholes can cause damage

that result in tire failure.

• Overinflated  or  underinflated  tires  can  affect  vehicle

handling  and  can  fail  suddenly,  resulting  in  loss  of

vehicle control.

• Unequal  tire  pressures  can  cause  steering  problems.

You could lose control of your vehicle.

• Unequal tire pressures from one side of the vehicle to

the other can cause the vehicle to drift to the right or

left.

• Always  drive  with  each  tire  inflated  to  the  recom

-

mended cold tire inflation pressure.

WARNING!

 (Continued)

SERVICING AND MAINTENANCE

277

Fuel Economy

Underinflated  tires  will  increase  tire  rolling  resistance

resulting in higher fuel consumption.

Tread Wear

Improper  cold tire  inflation pressures  can cause  abnormal

wear patterns and reduced tread life, resulting in the need

for earlier tire replacement.

Ride Comfort And Vehicle Stability

Proper  tire  inflation  contributes  to  a  comfortable  ride.

Over-inflation produces a jarring and uncomfortable ride.

Tire Inflation Pressures

The proper cold tire inflation pressure is listed on the driver's

side B-Pillar or rear edge of the driver's side door.
At least once a month:
• Check  and  adjust  tire  pressure  with  a  good  quality

pocket-type pressure gauge. Do not make a visual judge

-

ment when determining proper inflation. Tires may look

properly inflated even when they are under-inflated.

• Inspect tires for signs of tire wear or visible damage.

Inflation pressures specified on the placard are always “cold

tire  inflation  pressure”.  Cold  tire  inflation  pressure  is

defined as  the  tire  pressure  after  the vehicle  has  not been

driven  for  at  least  three  hours,  or  driven  less  than  1 mile

(1.6 km) after sitting for a minimum of three hours. The cold

tire inflation pressure must not exceed the maximum infla

-

tion pressure molded into the tire sidewall.
Check tire pressures more often if subject to a wide range of

outdoor temperatures, as tire pressures vary with tempera

-

ture changes.
Tire  pressures  change  by  approximately  1  psi  (7  kPa)  per

12°F  (7°C)  of  air  temperature  change.  Keep  this  in  mind

when checking tire pressure inside a garage, especially in the

Winter.

CAUTION!

After  inspecting  or  adjusting  the  tire  pressure,  always

reinstall the valve stem cap. This will prevent moisture

and  dirt  from  entering  the  valve  stem,  which  could

damage the valve stem.

7

278 SERVICING AND MAINTENANCE

Example:  If  garage  temperature  =  68°F  (20°C)  and  the

outside temperature = 32°F (0°C) then the cold tire inflation

pressure should be increased by 3 psi (21 kPa), which equals

1 psi (7 kPa) for every 12°F (7°C) for this outside temperature

condition.
Tire  pressure  may  increase  from  2  to  6  psi  (13  to  40  kPa)

during  operation.  DO  NOT  reduce  this  normal  pressure

build up or your tire pressure will be too low.

Tire Pressures For High Speed Operation

The  manufacturer  advocates  driving  at  safe  speeds  and

within posted speed limits. Where speed limits or conditions

are such that the vehicle can be driven at high speeds, main

-

taining  correct  tire  inflation  pressure  is  very  important.

Increased tire pressure and reduced vehicle loading may be

required for high-speed vehicle operation. Refer to an autho

-

rized  tire  dealer  or  original  equipment  vehicle  dealer  for

recommended safe operating speeds, loading and cold tire

inflation pressures.

Radial Ply Tires

Tire Repair

If your tire becomes damaged, it may be repaired if it meets

the following criteria:
• The tire has not been driven on when flat.
• The damage is only on the tread section of your tire (side

-

wall damage is not repairable).

• The puncture is no greater than a ¼ of an inch (6 mm).

WARNING!

High speed driving with your vehicle under maximum

load is dangerous. The added strain on your tires could

cause them to fail. You could have a serious collision. Do

not  drive  a  vehicle  loaded  to  the  maximum  capacity  at

continuous speeds above 75 mph (120 km/h).

WARNING!

Combining radial ply tires  with other types of tires on

your  vehicle  will  cause  your  vehicle  to  handle  poorly.

The instability could cause a collision. Always use radial

ply tires in sets of four. Never combine them with other

types of tires.

SERVICING AND MAINTENANCE

279

Consult an authorized tire dealer for tire repairs and addi

-

tional information.
Damaged Run Flat tires, or Run Flat tires that have experi

-

enced  a  loss  of  pressure  should  be  replaced  immediately

with  another  Run  Flat  tire  of  identical  size  and  service

description (Load Index and Speed Symbol). Replace the tire

pressure sensor as well as it is not designed to be reused.

Run Flat Tires — If Equipped

Run  Flat  tires  allow  you  the  capability  to  drive  50 miles

(80 km) at 50 mph (80 km/h) after a rapid loss of inflation

pressure. This rapid loss of inflation is referred to as the Run

Flat mode. A Run Flat mode occurs when the tire inflation

pressure is of/or below 14 psi (96 kPa). Once a Run Flat tire

reaches the run flat mode it has limited driving capabilities

and needs to be replaced immediately. A Run Flat tire is not

repairable.  When  a  Run  Flat  tire  is  changed  after  driving

with  underinflated  tire  condition,  please  replace  the  TPM

sensor as it is not designed to be reused when driven under

Run Flat mode 14 psi (96 kPa) condition.

NOTE:

TPM Sensor must be replaced after driving the vehicle on a

flat tire condition.
It  is  not  recommended  driving  a  vehicle  loaded  at  full

capacity or to tow a trailer while a tire is in the run flat mode.
See the Tire Pressure Monitoring” in the “Safety” chapter for

more information.

Tire Spinning

When stuck in mud, sand, snow, or ice conditions, do not

spin your vehicle's wheels above 30 mph (48 km/h) or for

longer than 30 seconds continuously without stopping.
Refer  to  “Freeing  A  Stuck  Vehicle”  in  “In  Case  Of  Emer

-

gency” for further information.

WARNING!

Fast  spinning  tires  can  be  dangerous.  Forces  generated

by  excessive  wheel  speeds  may  cause  tire  damage  or

failure. A tire could explode and injure someone. Do not

spin your vehicle's wheels faster than 30 mph (48 km/h)

for  more  than  30  seconds  continuously  when  you  are

stuck, and do not let anyone near a spinning wheel, no

matter what the speed.

7

280 SERVICING AND MAINTENANCE

Tread Wear Indicators

Tread wear indicators are in the original equipment tires to

help you in determining when your tires should be replaced.
These  indicators  are  molded  into  the  bottom  of  the  tread

grooves. They will appear as bands when the tread depth

becomes a 1/16 of an inch (1.6 mm). When the tread is worn

to the tread wear indicators, the tire should be replaced.
Refer to “Replacement Tires” in this section for further infor

-

mation.

Life Of Tire

The service life of a tire is dependent upon varying factors

including, but not limited to:
• Driving style.
• Tire pressure - Improper cold tire inflation pressures can

cause  uneven  wear  patterns  to  develop  across  the  tire

tread. These abnormal wear patterns will reduce tread life,

resulting in the need for earlier tire replacement.

• Distance driven.
• Performance tires, tires with a speed rating of V or higher,

and Summer tires typically have a reduced tread life. Rota

-

tion of these tires per the vehicle scheduled maintenance is

highly recommended.

NOTE:

Wheel Valve Stem must be replaced as well when installing

new tires due to wear and tear in existing tires.
Keep dismounted tires in a cool, dry place with as little expo

-

sure to light as possible. Protect tires from contact with oil,

grease, and gasoline.

Replacement Tires

The  tires  on your new  vehicle provide  a  balance  of  many

characteristics. They should be inspected regularly for wear

and correct cold tire inflation pressures. The manufacturer

strongly  recommends  that  you  use  tires  equivalent  to  the

originals in size, quality and performance when replacement

is needed. Refer to the paragraph on “Tread Wear Indica

-

tors” in this section. Refer to the Tire and Loading Informa

-

WARNING!

Tires  and  the  spare  tire  should  be  replaced  after  six

years, regardless of the remaining tread. Failure to follow

this warning can result in sudden tire failure. You could

lose  control  and  have  a  collision  resulting  in  serious

injury or death.

SERVICING AND MAINTENANCE

281

tion placard or  the Vehicle  Certification  Label for the  size

designation of your tire. The Load Index and Speed Symbol

for  your  tire  will  be  found  on  the  original  equipment  tire

sidewall.
See the Tire Sizing Chart example found in the “Tire Safety

Information”  section  of  this  manual  for  more  information

relating to the Load Index and Speed Symbol of a tire.
It is recommended to replace the two front tires or two rear

tires  as  a  pair.  Replacing  just  one  tire  can  seriously  affect

your vehicle’s handling. If you ever replace a wheel, make

sure that the wheel’s specifications match those of the orig

-

inal wheels.
It is recommended you contact an authorized tire dealer or

original equipment dealer with any questions you may have

on tire specifications or capability. Failure to use equivalent

replacement tires may adversely affect the safety, handling,

and ride of your vehicle.

WARNING!

• Do not use a tire, wheel size, load rating, or speed rating

other than that specified for your vehicle. Some combina

-

tions of unapproved tires and wheels may change suspen

-

sion  dimensions  and  performance  characteristics,

resulting in changes to steering, handling, and braking of

your vehicle. This can cause unpredictable handling and

stress to steering and suspension components. You could

lose control and have a collision resulting in serious injury

or  death.  Use  only  the  tire  and  wheel  sizes  with  load

ratings approved for your vehicle.

• Never use a tire with a smaller load index or capacity,

other  than  what  was  originally  equipped  on  your

vehicle.  Using a  tire  with  a smaller  load  index could

result in tire overloading and failure.  You could  lose

control and have a collision.

• Failure  to  equip  your  vehicle  with  tires  having

adequate  speed  capability  can  result  in  sudden  tire

failure and loss of vehicle control.

CAUTION!

Replacing original tires with tires of a different size may

result in false speedometer and odometer readings.

7

282 SERVICING AND MAINTENANCE

Tire Types

All Season Tires — If Equipped

All  Season  tires  provide  traction  for  all  seasons  (Spring,

Summer,  Autumn,  and  Winter).  Traction  levels  may  vary

between  different  all  season  tires.  All  season  tires  can  be

identified by the M+S, M&S, M/S or MS designation on the

tire sidewall. Use all season tires only in sets of four; failure

to do so may adversely affect the safety and handling of your

vehicle.

Summer Or Three Season Tires — If Equipped

Summer tires provide traction in both wet and dry condi

-

tions, and are not intended to be driven in snow or on ice. If

your vehicle is equipped with Summer tires, be aware these

tires are not designed for Winter or cold driving conditions.

Install Winter tires on your vehicle when ambient tempera

-

tures are less than 40°F (5°C) or if roads are covered with ice

or snow. For more information, contact an authorized dealer.
Summer tires do  not contain  the  all  season designation  or

mountain/snowflake  symbol  on  the  tire  sidewall.  Use

Summer  tires  only  in  sets  of  four;  failure  to  do  so  may

adversely affect the safety and handling of your vehicle.

Snow Tires

Some  areas  of  the  country  require  the  use  of  snow  tires

during the Winter. Snow tires can be identified by a “moun

-

tain/snowflake” symbol on the tire sidewall.

If you need snow tires, select tires equivalent in size

and type to the original equipment tires. Use snow

tires  only  in  sets  of  four;  failure  to  do  so  may

adversely affect the safety and handling of your vehicle.
Snow tires generally have lower speed ratings than what was

originally  equipped  with  your  vehicle  and  should  not  be

operated at sustained speeds over 75 mph (120 km/h). For

speeds above 75 mph (120 km/h) refer to original equipment

or an authorized tire dealer for recommended safe operating

speeds, loading and cold tire inflation pressures.

WARNING!

Do  not  use  Summer  tires  in  snow/ice  conditions.  You

could lose vehicle control, resulting in severe injury or

death.  Driving  too  fast  for  conditions  also  creates  the

possibility of loss of vehicle control.

SERVICING AND MAINTENANCE

283

While studded tires improve performance on ice, skid and

traction capability on wet or dry surfaces may be poorer than

that of non-studded tires. Some states prohibit studded tires;

therefore, local laws should be checked before using these

tire types.

Spare Tires — If Equipped

NOTE:

For vehicles equipped with Tire Service Kit instead of a spare

tire, please refer to “Tire Service Kit” in “In Case Of Emer

-

gency” for further information.

Refer  to  “Towing  Requirements  -  Tires”  in  “Starting  And

Operating”  for  restrictions  when  towing  with  a  spare  tire

designated for temporary emergency use.

Spare Tire Matching Original Equipped Tire And Wheel — If
Equipped

Your vehicle may be equipped with a spare tire and wheel

equivalent in look  and function to the  original  equipment

tire and wheel found on the front or rear axle of your vehicle.

This  spare  tire  may  be  used  in  the  tire  rotation  for  your

vehicle. If your vehicle has this option, refer to an authorized

tire dealer for the recommended tire rotation pattern.

Compact Spare Tire — If Equipped

The  compact  spare  is  for  temporary  emergency  use  only.

You can identify if your vehicle is equipped with a compact

spare by looking at the spare tire description on the Tire and

Loading  Information  Placard  located  on  the  driver’s  side

door opening or on the sidewall of the tire. Compact spare

tire descriptions begin with the letter “T” or “S” preceding

the size designation. Example: T145/80D18 103M.
T, S = Temporary Spare Tire
Since this tire has limited tread life, the original equipment

tire should be repaired (or replaced) and reinstalled on your

vehicle at the first opportunity.

CAUTION!

Because  of  the  reduced  ground  clearance,  do  not  take

your  vehicle  through  an  automatic  car  wash  with  a

compact  or  limited  use  temporary  spare  installed.

Damage to the vehicle may result.

7

284 SERVICING AND MAINTENANCE

Do not install a wheel cover or attempt to mount a conven

-

tional  tire on  the  compact  spare  wheel, since  the wheel  is

designed  specifically  for  the  compact  spare  tire.  Do  not

install more than one compact spare tire and wheel on the

vehicle at any given time.

Collapsible Spare Tire — If Equipped

The collapsible spare is for temporary emergency use only.

You can identify if your vehicle is equipped with a collaps

-

ible spare by looking at the spare tire description on the Tire

and Loading Information Placard located on the driver’s side

door opening or on the sidewall of the tire.
Collapsible spare tire description example: 165/80-17 101P.

Since this tire has limited tread life, the original equipment

tire should be repaired (or replaced) and reinstalled on your

vehicle at the first opportunity.
Inflate  collapsible  tire  only  after  the  wheel  is  properly

installed to the vehicle. Inflate the collapsible tire using the

electric air pump before lowering the vehicle.
Do not install a wheel cover or attempt to mount a conven

-

tional tire on the collapsible spare wheel, since the wheel is

designed specifically for the collapsible spare tire.

WARNING!

Compact  and  collapsible  spares  are  for  temporary

emergency  use  only.  With  these  spares,  do  not  drive

more than 50 mph (80 km/h). Temporary use spares have

limited  tread  life.  When  the  tread  is  worn  to  the  tread

wear indicators, the temporary use spare tire needs to be

replaced. Be sure to follow the warnings, which apply to

your  spare.  Failure  to  do  so  could  result  in  spare  tire

failure and loss of vehicle control.

WARNING!

Compact  and  Collapsible  spares  are  for  temporary

emergency  use  only.  With  these  spares,  do  not  drive

more than 50 mph (80 km/h). Temporary use spares have

limited  tread  life.  When  the  tread  is  worn  to  the  tread

wear indicators, the temporary use spare tire needs to be

replaced. Be sure to follow the warnings, which apply to

your  spare.  Failure  to  do  so  could  result  in  spare  tire

failure and loss of vehicle control.
