23-116

SRS

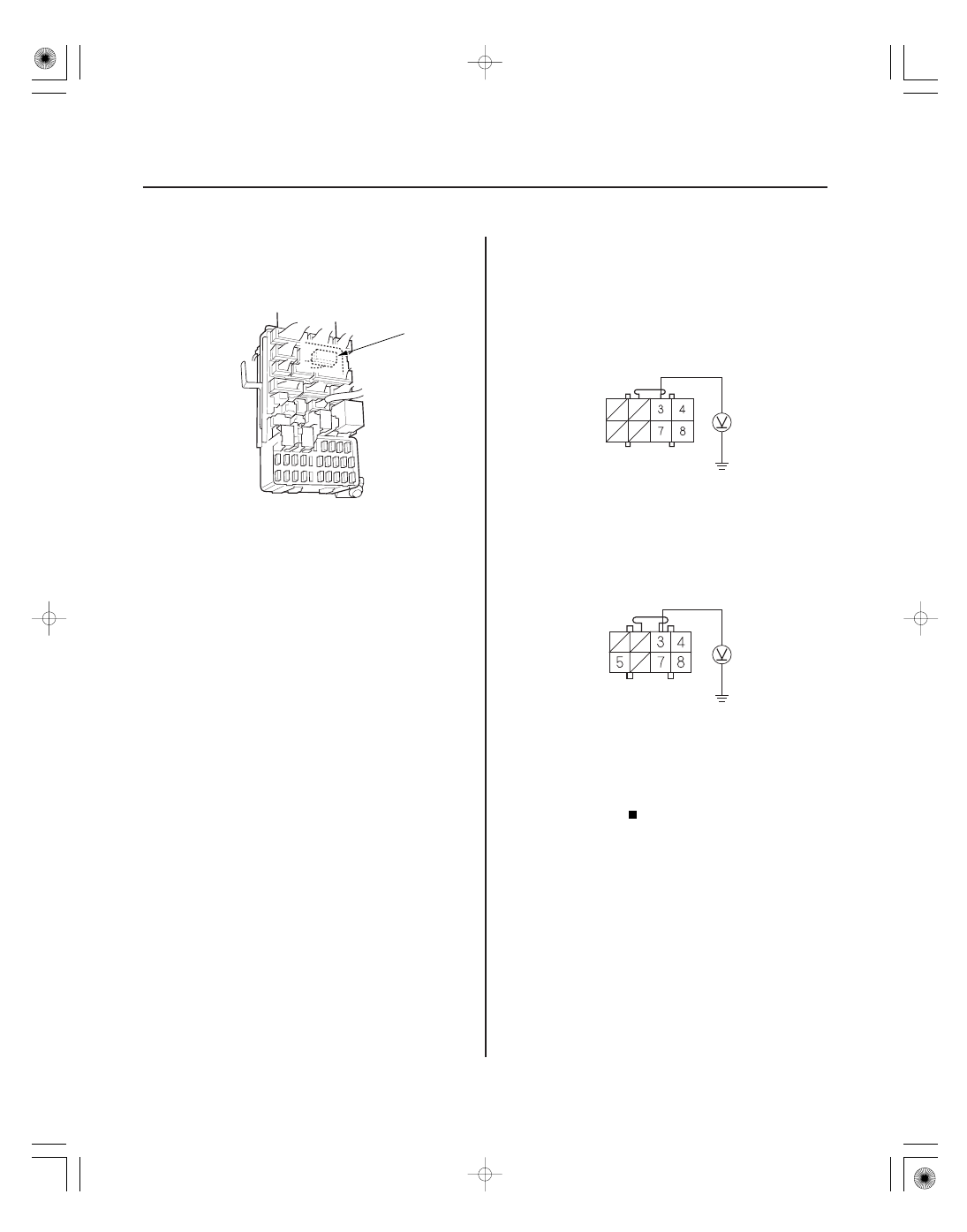

DTC Troubleshooting (cont’d)

K

GRN

OPDS UNIT 8P CONNECTOR D

OPDS UNIT 8P CONNECTOR D

ORN

11. Turn the ignition switch OFF.

12. Disconnect the dashboard wire harness 17P

connector K from the under-dash fuse/relay box.

13. Turn the ignition switch ON (II).

14. Check for voltage between the No. 3 terminal of the

OPDS unit 8P connector D and body ground. There
should be 0.5 V or less.

Faulty OPDS unit; replace the OPDS unit

(see page 23-143).

Go to step 15.

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

05/06/27 18:11:06 61S6M040_230_0116

０３

０９

＊０３

−

−

’02-04 models

’05-06 models

YES

NO

23-117

B

OPDS UNIT 8P CONNECTOR D

GRN

OPDS UNIT 8P CONNECTOR D

ORN

15. Turn the ignition switch OFF.

16. Remove the gauge assembly (see page 22-74), then

disconnect gauge assembly connector B (18P ) or
(16P ) from the gauge assembly.

1: ’02-04 models
2: ’05-06 models

17. Turn the ignition switch ON (II).

18. Check for voltage between the No. 3 terminal of the

OPDS unit 8P connector D and body ground. There
should be 0.5 V or less.

Short to power in the gauge assembly;

replace the gauge assembly.

Go to step 19.

(cont’d)

1

2

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

05/06/27 18:11:06 61S6M040_230_0117

＊０４

１０

＊０５

−

−

’02-04 models

’05-06 models

YES

NO

23-118

SRS

DTC Troubleshooting (cont’d)

A
(C503)

B
(C503)

OPDS UNIT 8P CONNECTOR D

GRN

OPDS UNIT 8P CONNECTOR D

ORN

19. Turn the ignition switch OFF.

20. Disconnect the floor wire harness 21P

or 20P

connector (A) from the dashboard wire harness
connector C503 (B).

1: ’02-04 models
2: ’05-06 models

21. Turn the ignition switch ON (II).

22. Check for voltage between the No. 3 terminal of the

OPDS unit 8P connector D and body ground. There
should be 0.5 V or less.

Short to power in the dashboard wire

harness; replace the dashboard wire harness.

Short to power in the floor wire harness or in

the OPDS unit harness, or seat subharness (with
BOSE sound system); if the OPDS unit harness is
OK, replace the floor wire harness.

1

2

Wire side of female terminals

Wire side of female terminals

Is the voltage as specif ied?

05/06/27 18:11:06 61S6M040_230_0118

０８

０５

＊０６

−

−

’02-04 models

’05-06 models

YES

NO

23-119

B

GAUGE ASSEMBLY CONNECTOR B (18P)

PNK/BLU

GAUGE ASSEMBLY CONNECTOR B (18P)

PNK/BLU

23. Turn the ignition switch OFF.

24. Remove the gauge assembly (see page 22-74).

With the connectors still connected to the gauge
assembly, backprobe the No. 8

or No. 7

terminal

of gauge assembly connector B (18P ) or (16P ).

1: ’02-04 models
2: ’05-06 models

25. Turn the ignition switch ON (II).

26. Check for voltage between the No. 8

or No. 7

terminal of gauge assembly connector B (18P ) or
(16P ) and body ground. There should be battery
voltage.

1: ’02-04 models
2: ’05-06 models

Go to step 27.

Go to step 31.

(cont’d)

1

2

1

2

1

2

1

2

Wire side of female terminals

Wire side of female terminals

Is ther e batter y voltage?
