Acura RSX Honda Integra. Manual - part 393

＊０１

Ｓ６Ｍ６Ａ００Ｊ１８５７３４２４１０１ＫＢＡＴ００

20-109

Emblem Replacement

FRONT ’’A’’ EMBLEM

REAR ’’A’’ EMBLEM

LEV EMBLEM

Unit: mm (in.)

FRONT ’’A’’ EMBLEM

PUSH
NUT

FRONT
EMBLEM
BASE

REAR ’’A’’ EMBLEM

ADHESIVE TAPE

CLIP

HATCH

10 (0.39)

13.5
(0.53)

LEV EMBLEM

APPLICATION
TAPE

Adhesive tape: Thickness 0.8 mm (0.03 in.)

Edge of the black ceramic

Edge of
quarter glass

GLASS MARK

APPLICATION
TAPE

LEV EMBLEM

’02 model

’03-06 models

’02-04 models

’05-06 models

FRONT EMBLEM
BASE

SCREWS

FRONT ’’A’’ EMBLEM

PUSH NUT

FRONT GRILLE
COVER

NOTE: When removing the emblems, take care not to scratch the body.

1. ’02-04 models: To remove the front ‘‘A’’ emblem, remove the front emblem base (see page 20-104).

’05-06 models: To remove the front ‘‘A’’ emblem, remove the front bumper (see page 20-91).

2. Use a piece of string to cut through the adhesive tape on the emblems.

3. Clean the body surface with a sponge dampened in alcohol. After cleaning, keep oil, grease and water from

getting on the surface.

4. Apply the emblems where shown. When installing the LEV emblem on the quarter glass, align the application

tape with the edge of the quarter glass, then press the emblem into place, and remove the application tape.

(cont’d)

Align.

Align.

05/06/27 18:24:57 61S6M040_200_0110

０２

20-110

Exterior Trim

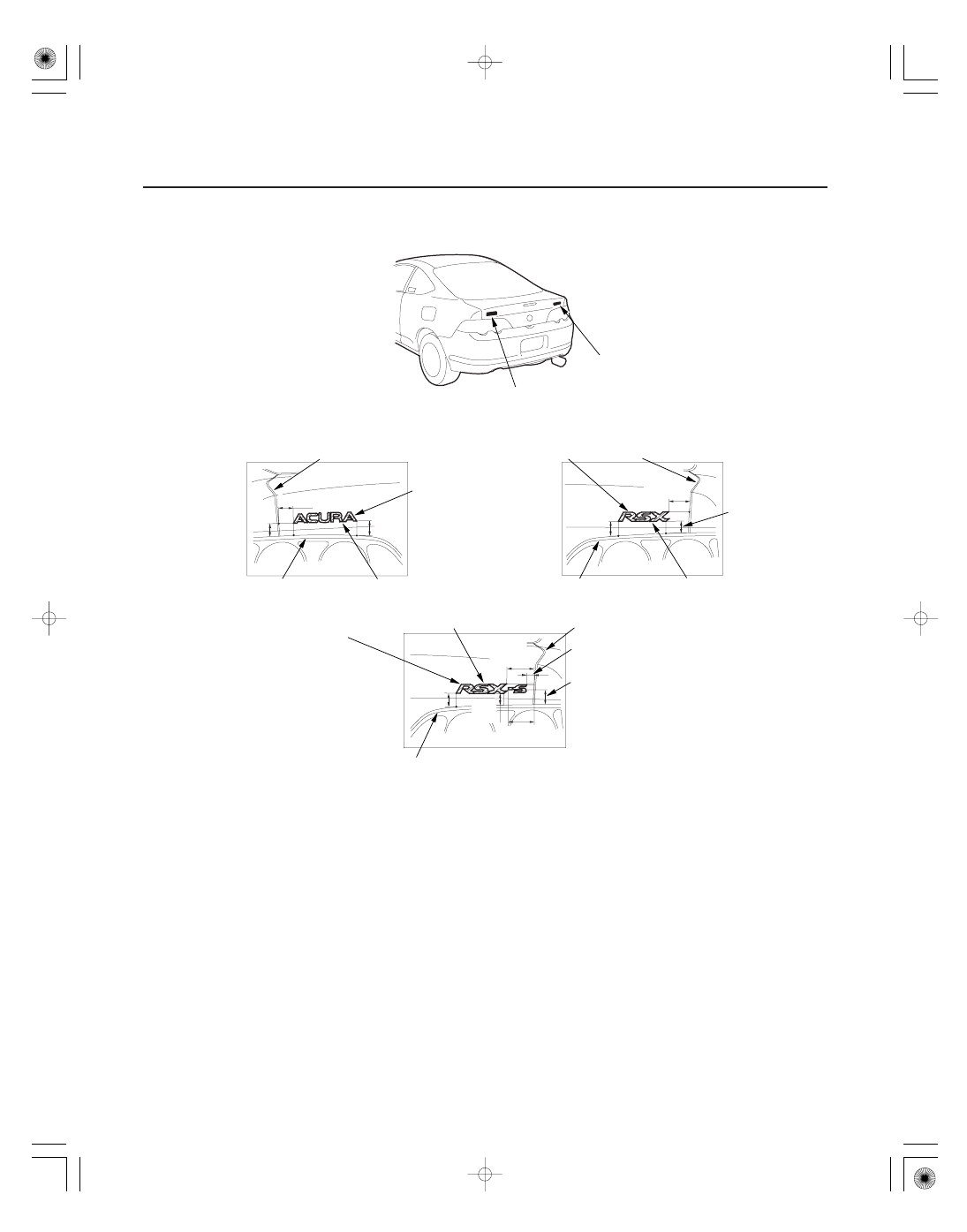

Emblem Replacement (cont’d)

ACURA EMBLEM

Unit: mm (in.)

ADHESIVE TAPE

37
(1.46)

32
(1.26)

Adhesive tape: Thickness 0.8 mm (0.03 in.)

Edge of the hatch

RSX/TYPE S EMBLEM

Edge of the hatch

ACURA EMBLEM

38 (1.5)

Edge of the hatch

RSX EMBLEM

ADHESIVE TAPE

36
(1.42)

31
(1.22)

53 (2.09)

ADHESIVE TAPE

Edge of the hatch

RSX/TYPE S
EMBLEM

Edge of the hatch

68 (2.68)

70 (2.76)

38
(1.5)

18
(0.71)

30
(1.18)

35
(1.38)

Edge of the hatch

5. After installing the front ‘‘A’’ emblem, reinstall the front emblem base, ’02-04 models (see page 20-104), and then

reinstall the front bumper, ’02-04 models (see page 20-90), ’05-06 models (see page 20-91).

05/06/27 18:24:58 61S6M040_200_0111

＊０１

Ｓ６Ｍ６Ａ００Ｊ１８５２６２３４６０２ＫＢＡＴ００

20-111

Fenderwell

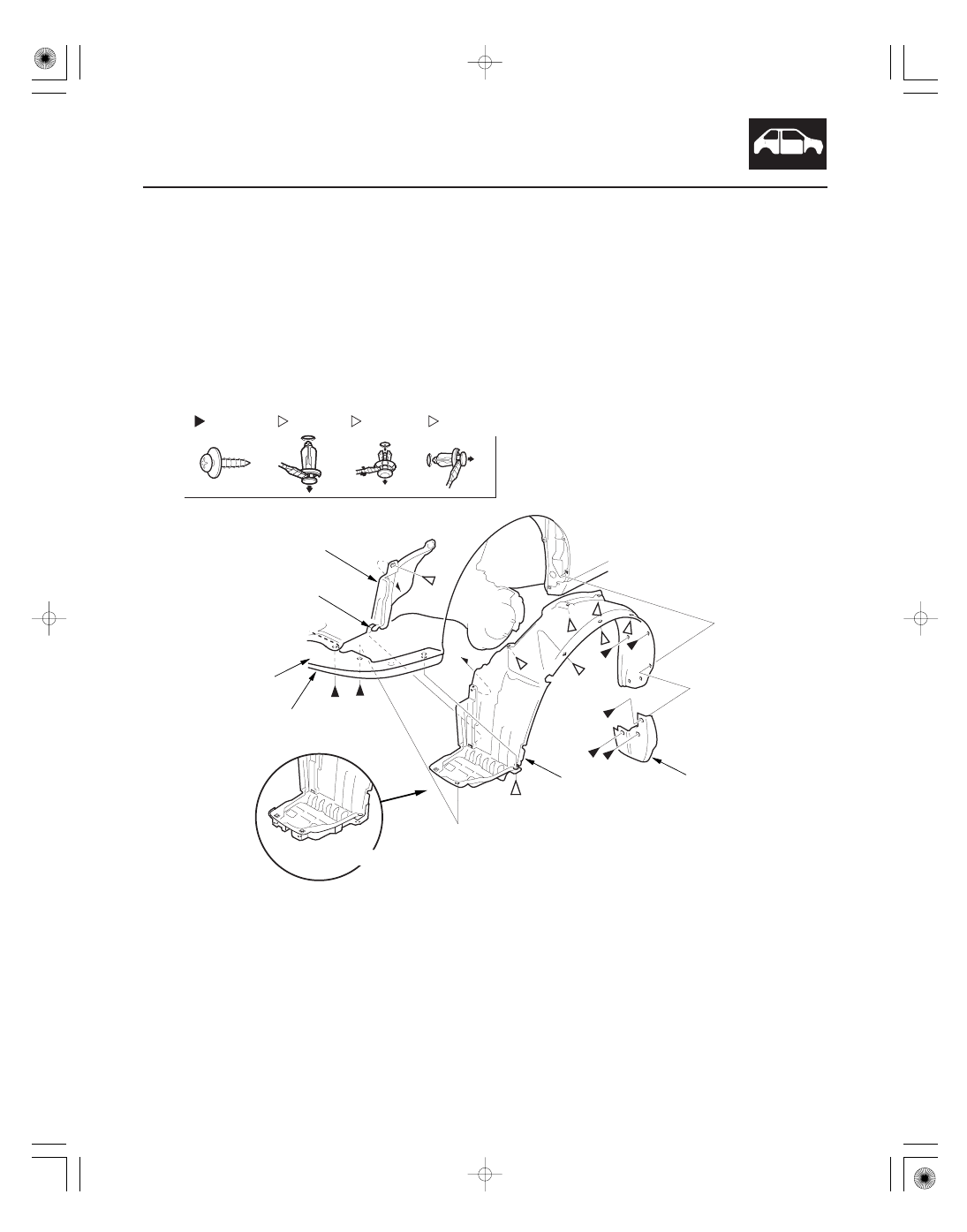

Front Inner Fender Replacement

Fastener Locations

: Screw, 7

B

: Clip, 1

F

: Clip, 6

H

: Clip, 1

I

A

B

C

D

B

B

B B

B

B

H

H

H

H

H

H

F

I

E

J

G

’05-06 models shape

NOTE: Take care not to scratch the body.

1. Remove the front inner fender (A).

–1 On the back of the wheel arch, remove the screws (B). If equipped, remove the front splash guard (C).
–2 From under the front bumper (D), remove the screws (B) securing the front bumper, splash shield (E), and

front inner fender, and remove the clip (F) securing the front bumper, front air spoiler (G) (’02-04 models), and
front inner fender.

–3 From the wheel arch, remove the clips (H, I) securing the front inner fender (and splash shield) on the body.
–4 Release the hook (J) of the splash shield, then remove the front inner fender.

2. Install the inner fender in the reverse order of removal, and note these items:

• Replace any damaged or stress-whitened clips.
• Push the clips into place securely.

05/06/27 18:24:58 61S6M040_200_0112

０１

０２

０３

０４

０５

Ｓ６Ｍ６Ａ００Ｊ１８５２６２２６９５６ＫＢＡＴ００

Upper portion

Lower portion

20-112

Fenderwell

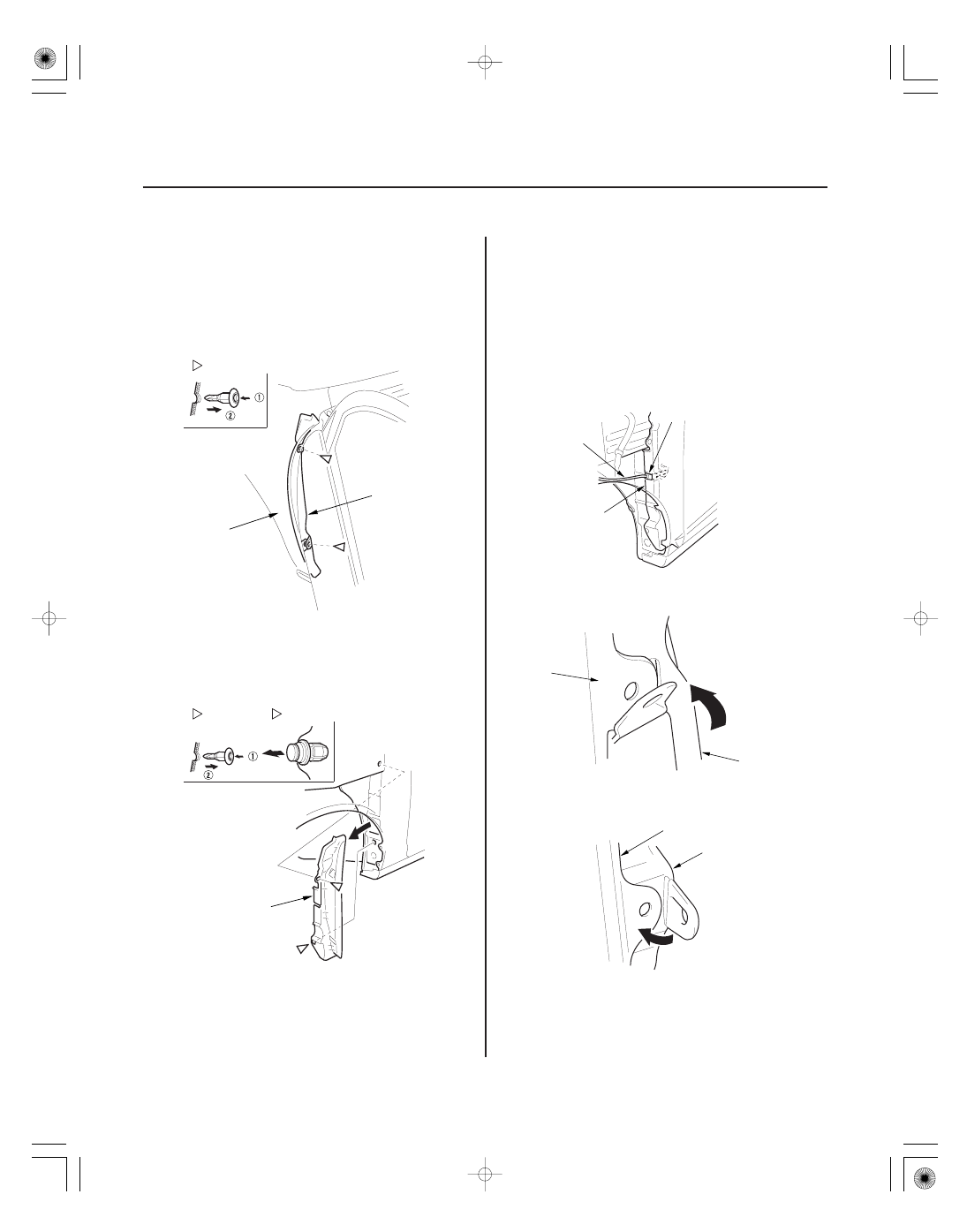

Front Fender Fairing Replacement

Fastener Locations

: Clip, 2

A

A

B

A

C

Fastener Locations

: Clip, 1

A

C

B

: Clip, 1

B

A

B

C

A

C

D

C

D

1. Remove the front inner fender as necessary

(see page 20-111).

2. Open the front door. From inside the door, remove

the upper and lower clips (A) securing the front
fender fairing (B) to the front fender (C).

3. From the wheel arch, remove the clip (A), and

release the clip (B), then remove the front fender
fairing (C).

4. Install the fender fairing in the reverse order of

removal, and note these items:

• Replace any damaged or stress-whitened clips.
• On the left side of the vehicle, route the rear

window washer tube (A) through the slit (B) in
the front fender fairing (C).

• Before installing the clips in the doorjamb area,

install the front fender fairing (C) on the front
fender (D) properly as shown.

• Push the clips into place securely.

05/06/27 18:24:59 61S6M040_200_0113
