20-105

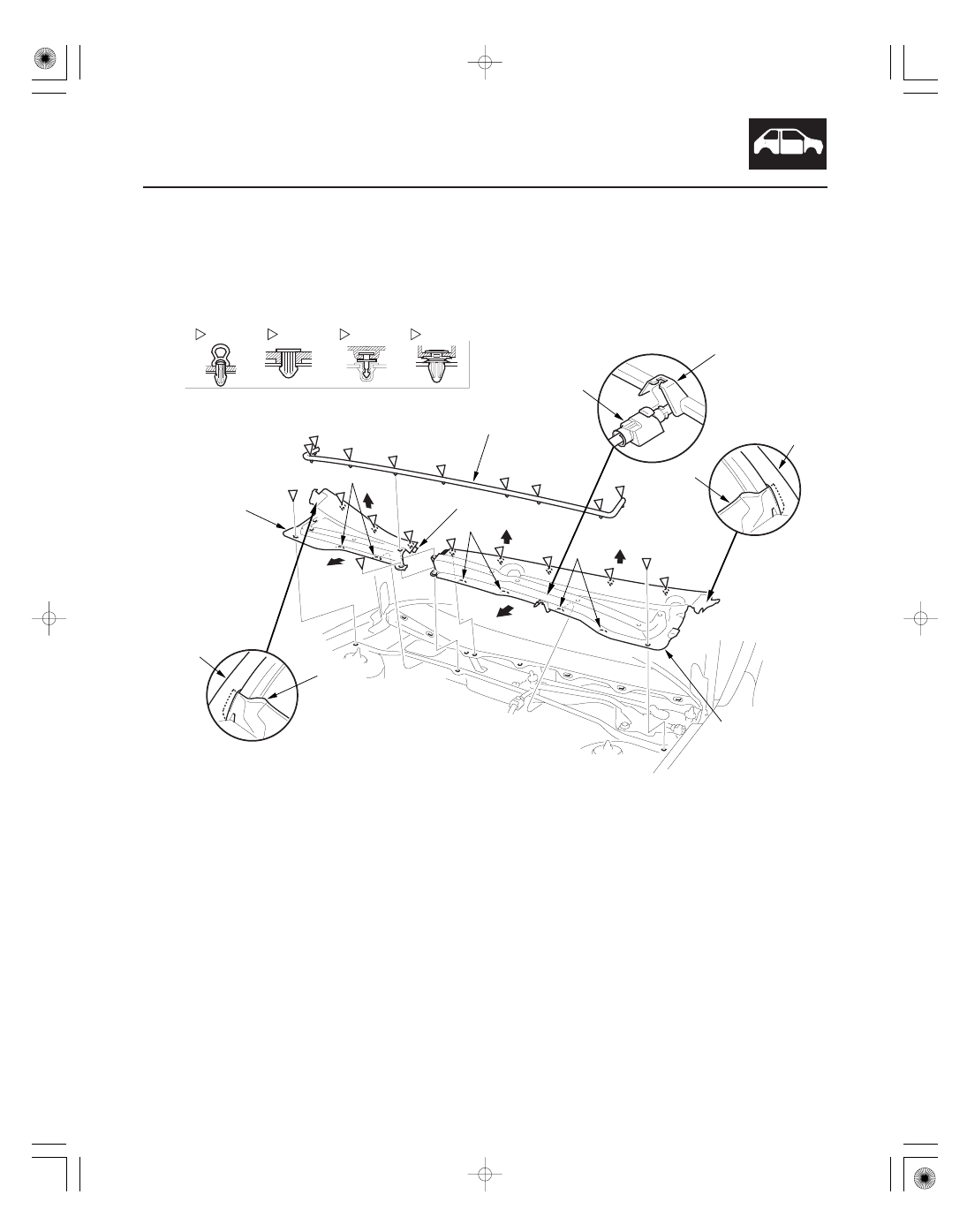

Cowl Cover Replacement

Fastener Locations

A

: Clip, 9

C

D

E

: Clip, 3

: Clip, 5

: Clip, 3

A

A

A

A

A

A

A

A

A

C

C

C

D

D

D

D

D

E

E

E

B

H

I

J

K

L

N

O

L

M

M

G

F

1. Remove the windshield wiper arms (see page 22-158).

2. Using a clip remover, detach the clips (A), then remove the hood rear seal (B), and detach the clips (C) from the

cowl covers. Take care not to scratch the cowl covers.

3. Detach the clips (D, E) and release the hook (F) by carefully pulling the passenger’s cowl cover (G) upward. Pull the

cover forward to release the hooks (H), and pull the hinge cover (I) out from the front fender (J), then remove the
cover. Take care not to scratch the body.

4. Remove the windshield wiper subharness grommet (K) from the driver’s cowl cover (L).

5. Detach the clips (D, E) by carefully pulling the driver’s cowl cover upward, and pull the cover forward to release

the hooks (M). Pull the hinge cover (N) out from the front fender (O), then remove the cover. Take care not to
scratch the body.

6. Install the cover in the reverse order of removal, and note these items:

• Replace any damaged or stress-whitenings clips.
• Push the clips into place securely.

05/06/27 18:24:56 61S6M040_200_0106

０１

０１

０２

０２

Ｓ６Ｍ６Ａ００Ｊ１８５７３４５１６０１ＫＢＡＴ００

Special Tools Required

20-106

Exterior Trim

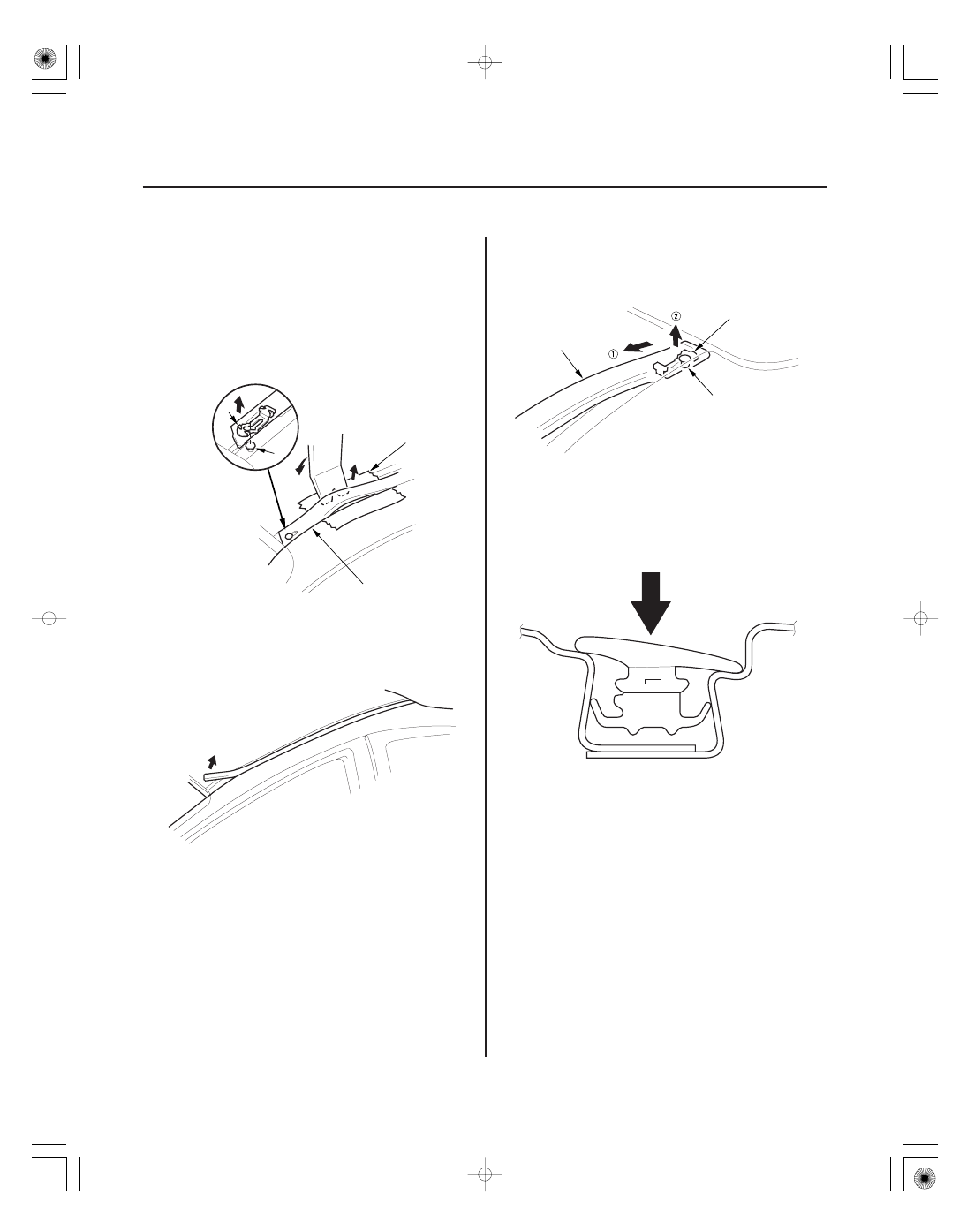

Roof Molding Replacement

A

B

C

D

B

A

C

KTC trim tool set SOJATP2014

NOTE: Use the appropriate tool from the KTC trim tool
set to avoid damage when prying components.

1. Apply protective tape (A) to the body. Using a trim

tool, pry up on the roof molding (B). Take care not
to scratch the body.

2. Pull up and slide the roof molding to release the

front bracket (C) from the pin (D).

3. Pull up the front portion of roof molding.

4. Pull up and release the rear bracket (A) from the pin

(B), then remove the roof molding (C).

5. Install the molding in the reverse order of removal,

and note these items:

• Take care not to damage the windshield molding.
• Make sure the roof molding is installed securely.

05/06/27 18:24:56 61S6M040_200_0107

＊０１

Ｓ６Ｍ６Ａ００Ｊ１８５７３４５５６０１ＫＢＡＴ００

20-107

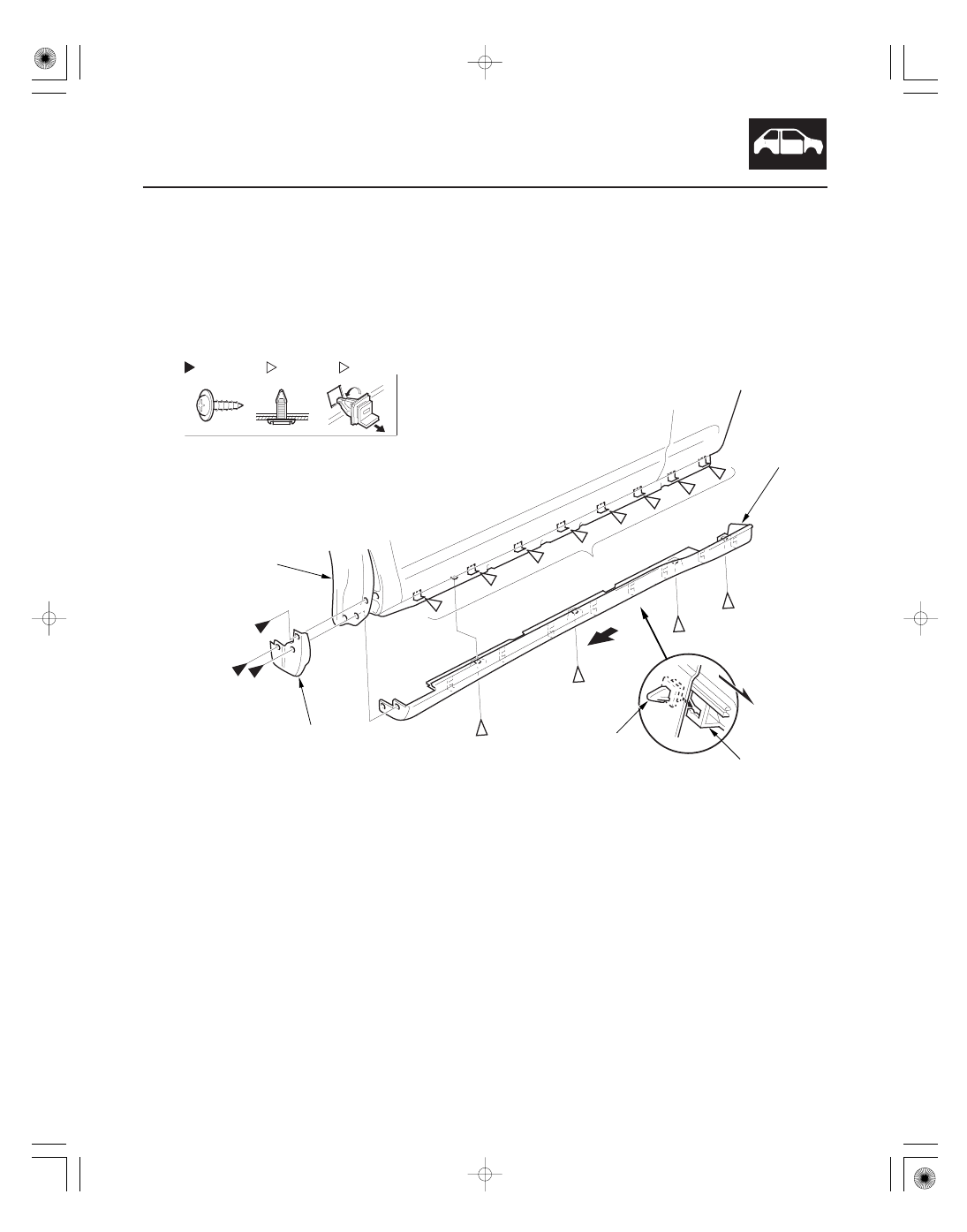

Side Sill Panel Replacement

Fastener Locations

: Screw, 3

C

: Clip, 4

E

: Clip, 8

E

E

D

Front

B

A

C

C

C

C

D

1. Remove the side sill panel.

–1 Remove the screws, and remove the splash guard (A) if equipped.
–2 Pull the inner fender (B) back as necessary, and remove the expansion clips (C).
–3 Slide the side sill panel (D) forward, and remove it. The side clips (E) will stay in the body.
–4 Remove the side clips from the body.

2. Replace any damaged or stress-whitened clips.

3. Install the side clips on the side sill panel.

4. Hold the panel up, and fit all the side clips into the holes in the body, then push on the panel until the clips snap

into place.

5. Install all the expansion clips.

6. Reinstall the screws and splash guard (if equipped).

05/06/27 18:24:57 61S6M040_200_0108

０１

０２

Ｓ６Ｍ６ＡＺＨＪ１８５３３５３０９５４ＫＢＡＴ００

For Some ’05-06 Models

20-108

Exterior Trim

Hatch Spoiler Replacement

Fastener Locations

: Nut, 2

5 x 0.8 mm
7 N·m
(0.7 kgf·m, 5 lbf·ft)

A

A

A

B

C

Fastener Locations

: Clip, 4

A

: Clip, 2

B

A

A

A

B

NOTE: Put on gloves to protect your hands.

1. Remove the hatch trim panel (see page 20-54).

2. From inside the hatch, remove the plug caps (A)

from both sides, then remove the nuts.

3. From inside the hatch, release the clips (A, B) while

pulling up on the hatch spoiler (C). Take care not to
scratch the hatch while removing the spoiler.

4. Install the spoiler in the reverse order of removal,

and note these items:

• Replace any damaged or stress-whitened clips.
• Push the clips into place securely.

05/06/27 18:24:57 61S6M040_200_0109
