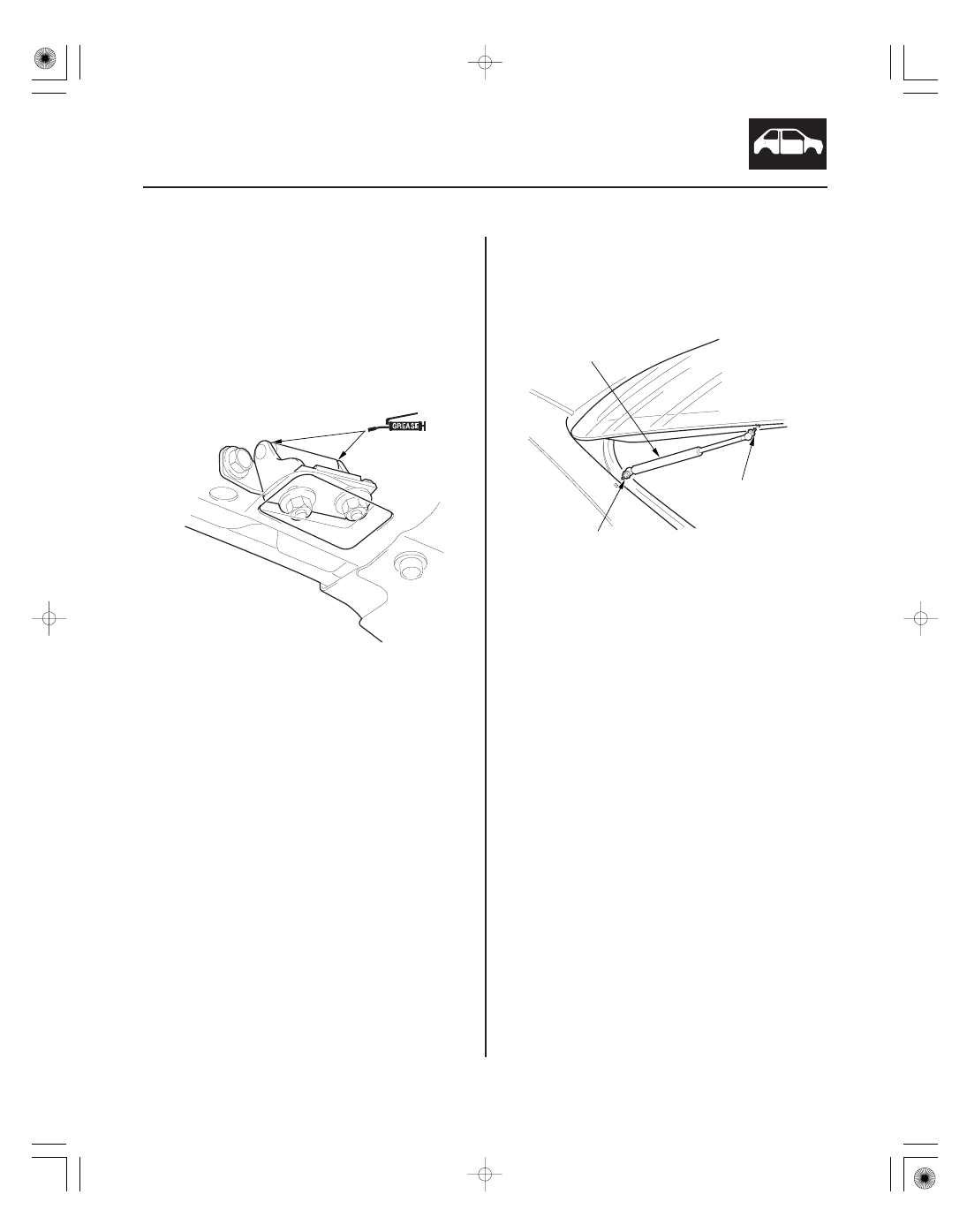

Hatch Support Strut Replacement

C

A
8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

B
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

5. Tighten each screw and nut securely.

6. Check that the hatch opens properly and locks

securely.

7. Reinstall the support struts securely.

8. Reinstall all remaining removed parts.

9. Apply multipurpose grease to the pivot portion of

the hatch hinges as indicated by the arrows.

NOTE:

• Have an assistant help you when removing and

installing the support strut.

• Take care not to scratch the body and hatch.

1. Remove the pivot bolt (A) from the body.

2. Remove the pivot bolt (B) from the hatch, then

remove the support strut (C).

3. Install the support strut in the reverse order of

removal.

05/06/27 18:24:54 61S6M040_200_0102

０１

Ｓ６Ｍ６Ａ００Ｊ１８５３３５３０９６５ＫＢＡＴ００

20-102

Hatch

Hatch Weatherstrip Replacement

A

A

B

Forward

1. Remove the hatch weatherstrip (A) by pulling out

on it.

2. Locate the painted alignment mark (B) on the hatch

weatherstrip. Align the painted mark with the
alignment tab in the center of the hatch opening,
and install the hatch weatherstrip all the way
around in the direction shown. Make sure there are
no wrinkles in the weatherstrip.

3. Check for water leaks.

05/06/27 18:24:54 61S6M040_200_0103

０１

０２

Ｓ６Ｍ６Ａ００Ｊ１８５２６３０００００ＭＢＡＴ００

20-103

Fuel Fill Door

Adjustment

B

A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

1. Slightly loosen the hinge mounting bolts (A).

2. Adjust the fuel fill door (B) in or out until it’s flush

with the body, and up or down as necessary to
equalize the gaps.

3. Tighten the hinge mounting bolts.

4. Check that the fuel fill door opens properly and

locks securely, and check that the rear of the door is
flush with the body.

5. Apply multipurpose grease to each location

indicated by the arrows.

6. Apply touch-up paint to the hinge mounting bolts

and around the hinges.

05/06/27 18:24:55 61S6M040_200_0104

０１

Ｓ６Ｍ６ＡＺＦＪ１８５７３４３０２１１ＫＢＡＴ００

０１

Ｓ６Ｍ６ＡＺＨＪ１８５７３４３０２１１ＫＢＡＴ００

’02-04 Models

’05-06 Models

20-104

20-104

Exterior Trim

Front Grille Cover Replacement

Fastener Locations

: Screw, 4

C

D

A

E

B

E

D

Fastener Locations

: Clip, 2

C

D

A

B

A

A

B

D

1. Remove the front bumper (see page 20-90).

2. Remove the front grille cover (A) and front emblem

base (B). Take care not to scratch the front bumper
(C).

–1 Remove the screws and push nuts (D).
–2 Remove the front emblem base from the front

bumper.

–3 Pull the front grille cover away to release the

pins (E) of the front bumper.

3. Install the grille cover and emblem base in the

reverse order of removal, and note these items:

• Replace the push nuts with new ones.
• Push the push nuts into place securely.

4. Reinstall the front bumper.

1. Remove the front bumper (see page 20-91).

2. Remove the clips. Release the hooks (A) of the front

grille cover (B), and pull the cover away to release
the it’s groove (C) from the front bumper (D), then
remove the cover.

3. Install the grille cover in the reverse order of

removal, and note these items:

• Push the hooks into place securely.
• Replace any damaged or stress-whitenings clips.

4. Reinstall the front bumper.
