Acura RSX Honda Integra. Manual - part 373

０２

０３

Cutting positions

20-28

Glass

Rear Window Replacement (cont’d)

C

A

B

A

A

A

A

B

C

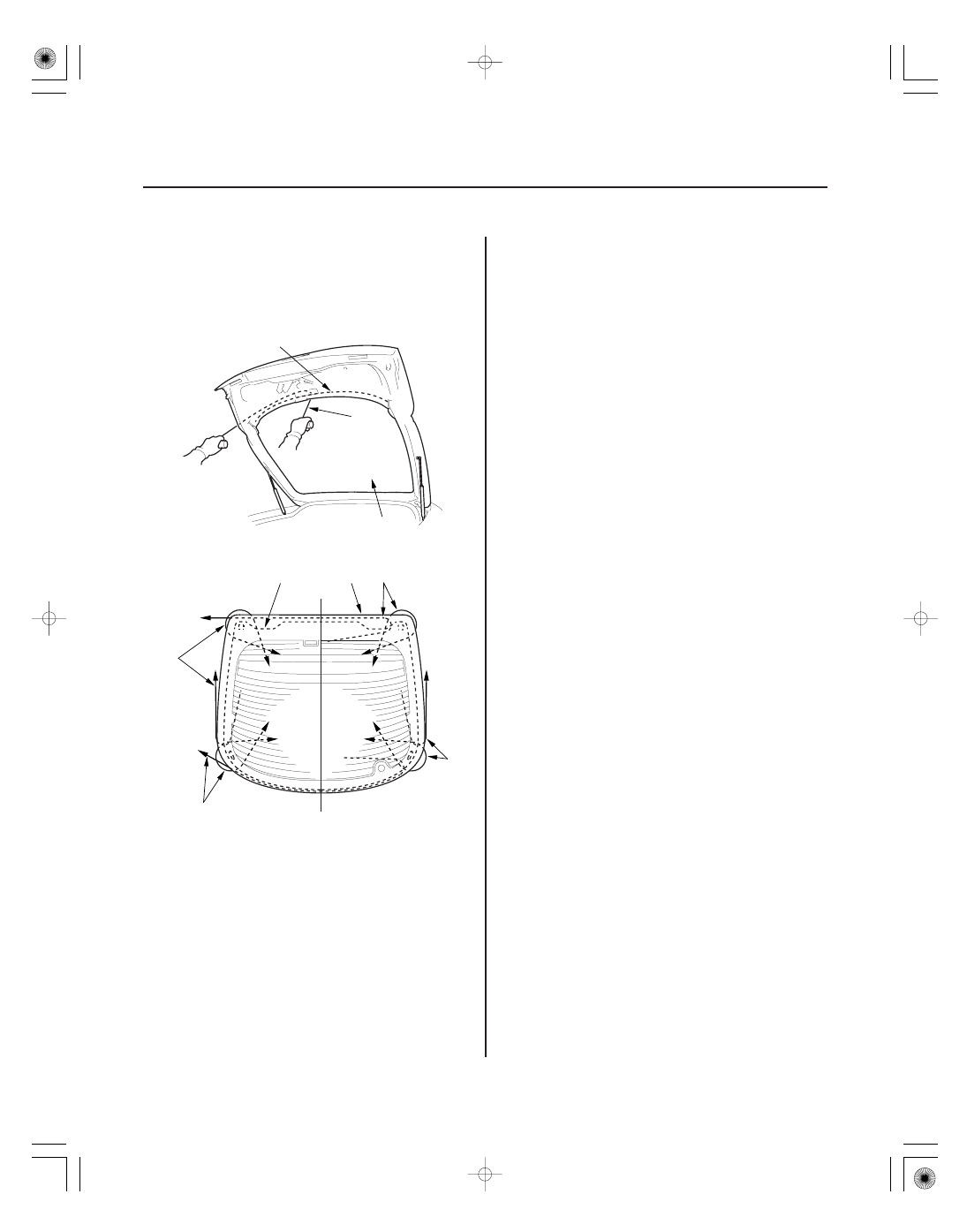

6. With a helper on the outside, pull the piano wire (A)

back and forth in a sawing motion. Hold the piano
wire as close to the rear window (B) as possible to
prevent damage to the hatch, and carefully cut
through the adhesive (C) around the entire rear
window.

7. Carefully remove the rear window.

8. With a putty knife, scrape the old adhesive smooth

to a thickness of about 2 mm (0.08 in.) on the
bonding surface around the entire rear window
opening flange:

• Do not scrape down to the painted surface of the

body; damaged paint will interfere with proper
bonding.

• Remove the fasteners from the hatch.

9. Clean the hatch bonding surface with a sponge

dampened in alcohol. After cleaning, keep oil,
grease, and water from getting on the surface.

10. If the old rear window will be reinstalled, use a

putty knife to scrape off all of the old adhesive, the
fasteners and the rubber dams from the rear
window. Clean the inside face and the edge of the
rear window with alcohol where new adhesive will
be applied. Make sure the bonding surface is kept
free of water, oil, and grease.

05/06/27 18:22:24 61S6M040_200_0029

０４

０２

Upper fasteners adhesive tape:

Thickness 1.2 mm (0.047 in.)
Width 20 mm (0.79 in.)

Lower fasteners adhesive tape:

Thickness 0.6 mm (0.024 in.)
Width 7.5 mm (0.3 in.)

Spacer adhesive tape:

Thickness 0.16 mm (0.0063 in.)
Width 7 mm (0.28 in.)

Terminal base adhesive tape:

Thickness 1.2 mm (0.047 in.)

Adhesive tape:

Thickness 0.2 mm (0.0079 in.)

20-29

F

F

F

E

F

C

F

F

B

D

: Apply primer here.

F

A

B

A

6.5 mm
(0.26 in.)

A

A

15 mm
(0.59 in.)

B

8 mm
(0.31 in.)

A

B

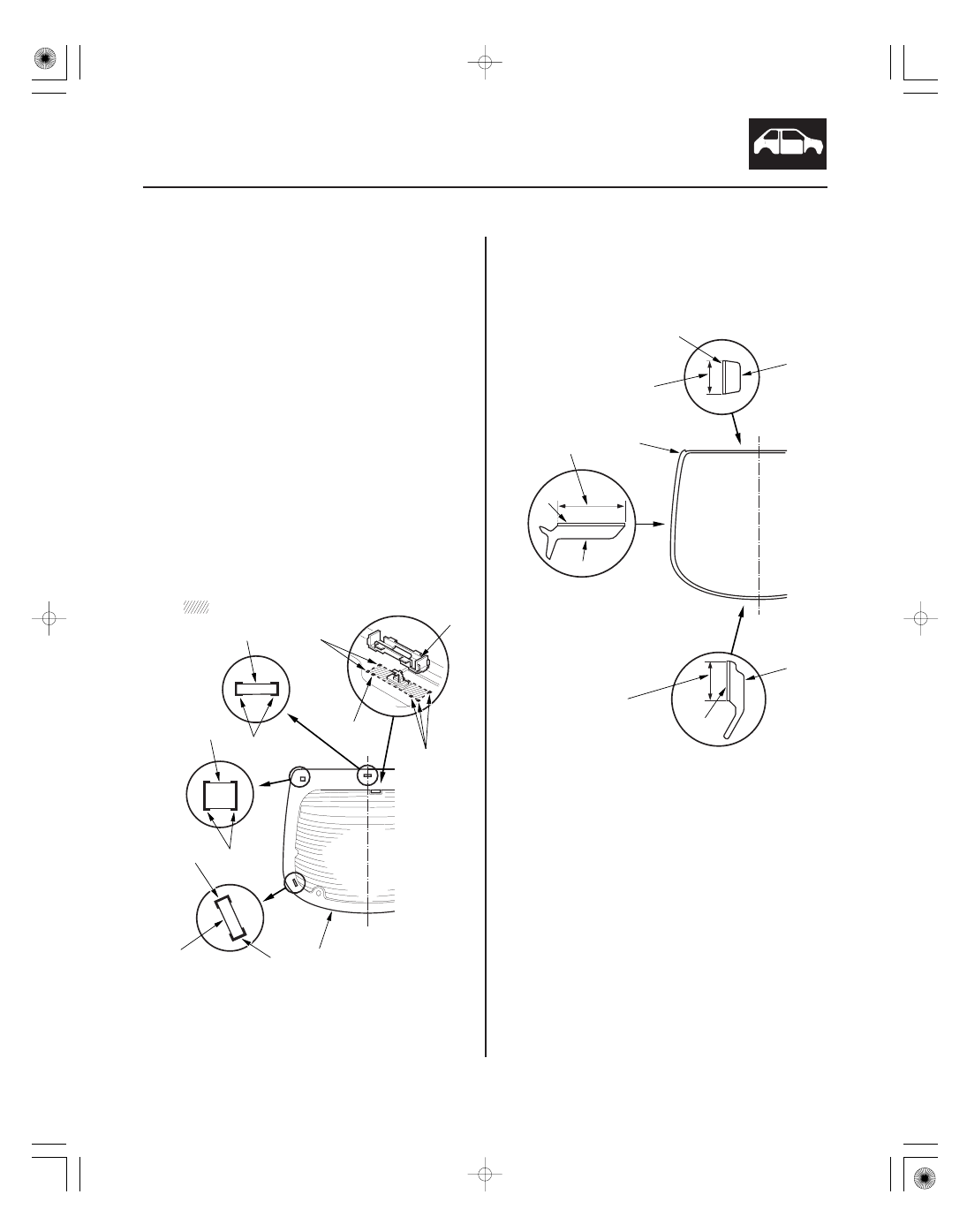

11. Attach the upper fasteners (A), the lower fasteners

(B), and the spacer (C) with adhesive tape to the
inside face of the rear window (D) as shown. If
necessary, apply primer to the areas where the
window antenna terminal base (E) will be attached,
then attach the base with adhesive tape:

• Be sure the fasteners and spacer (and window

antenna terminal base) line up with the
alignment marks (F).

• Be careful not to touch the rear window where

adhesive will be applied.

12. Apply primer to the inside face around the entire

molding (A), and apply the double-sided adhesive
tape (B). Do not peel off the adhesive backing.

(cont’d)

05/06/27 18:22:25 61S6M040_200_0030

０１

０３

０２

Adhesive tape:

Thickness 0.4 mm (0.016 in.)
Width 8 mm (0.31 in.)

Upper fasteners adhesive tape:

Thickness 1.2 mm (0.047 in.)
Width 20 mm (0.79 in.)

Lower fasteners adhesive tape:

Thickness 0.6 mm (0.024 in.)
Width 9.5 mm (0.37 in.)

20-30

Glass

Rear Window Replacement (cont’d)

3 mm
(0.12 in.)

About
16.5 mm
(0.65 in.)

C

A

B

12 mm
(0.47 in.)

Inside

3 mm
(0.12 in.)

16.5 mm
(0.65 in.)

B

A

B

A

C

B

A

1 mm
(0.04 in.)

: Apply primer here.

17 mm
(0.67 in.)

2 mm
(0.08 in.)

B

A

Inside

1 mm
(0.04 in.)

7 mm
(0.28 in.)

A

B

C

D

E

A

A

C

15.5 mm
(0.61 in.)

8 mm
(0.31 in.)

Inside

C

Fastener Locations

: Fastener, 2

A

B

: Fastener, 2

B

A

B

A

13. Apply primer to the inside face of the rear window

(A), and attach the molding (B):

• With the printed dots (C) on the upper and side

portions of the rear window as a guide, attach the
molding around the edge of the rear window.

• Before installing the molding, fold the edge of the

adhesive backing on the double-sided adhesive
tape. After installing the molding, pull the
adhesive backing away, then attach the molding
into place.

• Be careful not to touch the rear window where

adhesive will be applied.

14. Attach the upper seal (A) with adhesive tape (B)

onto the upper portion of the molding (C):

• Be sure the alignment mark (D) of the seal lines

up with the alignment mark (E) of the windshield.

• Be careful not to touch the window where

adhesive will be applied.

15. Attach the upper fasteners (A) and lower fasteners

(B) with adhesive tape to the hatch as shown.

05/06/27 18:22:25 61S6M040_200_0031

０９

１０

20-31

A

Inside

A

12 mm
(0.47 in.)

D

A

B

Inside

12 mm
(0.47 in.)

C

6 mm
(0.2 in.)

A

Inside

12 mm
(0.47 in.)

7 mm
(0.3 in.)

B

D

: Apply glass primer here.

A

C

D

6 mm
(0.2 in.)

B

D

D

16. Set the rear window in the opening, and center it.

Make alignment marks (A) across the rear window,
hatch, and body with a grease pencil at the four
points shown. Be careful not to touch the rear
window where adhesive will be applied.

17. Remove the rear window.

18. With a sponge, apply a light coat of glass primer

along the edge of the upper molding (A) and rear
window molding (B) as shown, then lightly wipe it
off with gauze or cheesecloth:

• With the printed dots (C) on the rear window (D)

as a guide, apply the glass primer to both side
portions of the rear window.

• Do not apply body primer to the rear window,

and do not get the hatch and glass primer
sponges mixed up.

• Never touch the primed surfaces with your hands.

If you do, the adhesive may not bond to the rear
window properly, causing a leak after the rear
window is installed.

• Keep water, dust, and abrasive materials away

from the primed surfaces.

(cont’d)

05/06/27 18:22:26 61S6M040_200_0032
