18-29

Stabilizer Link Removal/Installation

D

C

B

E

A

A

B

C

A
10 x 1.25 mm
38 N·m
(3.9 kgf·m, 28 lbf·ft)

B
10 x 1.25 mm
39 N·m
(4.0 kgf·m,
29 lbf·ft)

D

C

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations (see page
1-12).

2. Remove the rear wheel.

3. Remove the self-locking nut (A) and flange nut (B)

while holding the respective joint pin (C) with a hex
wrench (D), then remove the stabilizer link (E).

4. Install the stabilizer link (A) on the stabilizer bar (B)

and trailing arm with the joint pins set at the center
of their range of movement.

NOTE: The left stabilizer link has a yellow paint
mark (C), while the right stabilizer link has a white
paint mark.

5. Install the self-locking nut and flange nut, and

lightly tighten them.

NOTE: Use a new self-locking nut on reassembly.

6. Place a jack under the trailing arm at the knuckle

side end, and raise the suspension to load it with
the vehicle’s weight.

7. Tighten the new self-locking nut (A) and flange nut

(B) to the specified torque values while holding the
respective joint pins (C) with a hex wrench (D).

8. Reinstall all removed parts and test drive the

vehicle.

9. After 5 minutes of driving, tighten the self-locking

nut again to the specified torque values.

05/06/27 18:17:43 61S6M040_180_0029

０１

０２

Ｓ６Ｍ６Ａ００Ｂ４４１０００６２２０１ＫＤＡＴ００

18-30

Rear Suspension

Upper Arm Removal/Installation

A
8 x 1.25 mm
22 N·m (2.2 kgf·m,
16 lbf·ft)

B

A
12 x 1.25 mm
59 N·m (6.0 kgf·m,
43 lbf·ft)

B

A
12 x 1.25 mm
59 N·m (6.0 kgf·m,
43 lbf·ft)

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations (see page
1-12).

2. Remove the rear wheel.

3. Place a floor jack under the trailing arm, and

support the suspension.

4. Remove the flange bolt (A) and wheel sensor

harness bracket (B).

5. Remove the flange bolts (A), and remove the upper

arm (B).

6. Install the upper arm in the reverse order of

removal, and note these items:

• First install all the suspension components and

lightly tighten the bolts and nuts, then place a
jack under the trailing arm, and raise the
suspension to load it with the vehicle’s weight
before fully tightening the bolts and nuts to the
specified torque values.

• Tighten all the mounting hardware to the

specified torque values.

• Before installing the wheel, clean the mating

surface of the brake disc and the inside of the
wheel.

• Check the wheel alignment, and adjust it if

necessary (see page 18-4).

05/06/27 18:17:44 61S6M040_180_0030

０１

０２

０３

Ｓ６Ｍ６Ａ００Ｂ４４１０００５９７０１ＫＤＡＴ００

18-31

Trailing Arm Removal/Installation

B
10 x 1.25 mm
39 N·m
(4.0 kgf·m,
29 lbf·ft)

D
12 x 1.25 mm
61 N·m
(6.2 kgf·m, 45 lbf·ft)

A

E

C

A
12 x 1.25 mm
112 N·m
(11.4 kgf·m, 82.5 lbf·ft)

A
12 x 1.25 mm
59 N·m
(6.0 kgf·m,
43 lbf·ft)

B

1. Raise the rear of the vehicle, and support it with

safety stands in the proper locations (see page
1-12).

2. Remove the rear wheel.

3. Remove the knuckle (see page 18-26).

4. Place the floor jack under the trailing arm (A) to

support it.

5. Remove the flange nut (B), and disconnect the

stabilizer link (C) from the trailing arm.

6. Remove the flange bolt (D), and disconnect the

damper (E) from the trailing arm.

7. Remove the trailing arm front mounting bolts (A).

8. Remove the trailing arm rear mounting bolt (A).

Do not loosen the special bolts (B) on the
trailing arm.

9. Lower the jack, and remove the trailing arm.

10. Install the trailing arm in the reverse order of

removal, and note these items:

• First install all the suspension components and

lightly tighten the bolts and nuts, then place a
jack under the trailing arm, and raise the
suspension to load it with the vehicle’s weight
before fully tightening the bolts and nuts to the
specified torque values.

• Tighten all the mounting hardware to the

specified torque values.

• Before installing the wheel, clean the mating

surface of the brake disc and the inside of the
wheel.

• Check the wheel alignment, and adjust it if

necessary (see page 18-4).

05/06/27 18:17:44 61S6M040_180_0031

＊０１

Ｓ６Ｍ６Ａ００Ｂ４４１０００１９１０２ＫＢＡＴ００

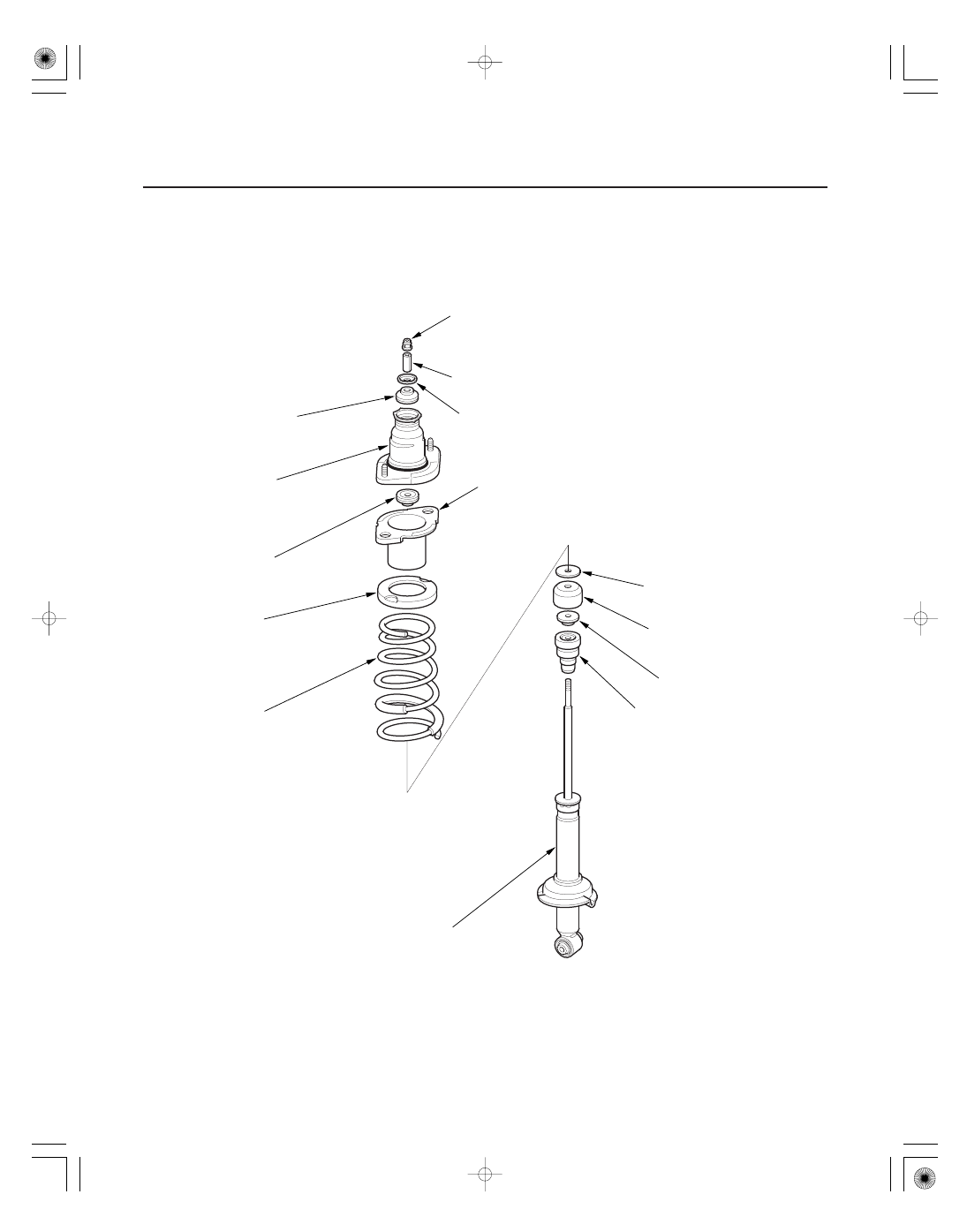

Exploded View

18-32

Rear Suspension

Damper/Spring Replacement

SELF-LOCKING NUT
10 x 1.25 mm
29 N·m (3.0 kgf·m, 22 lbf·ft)

DAMPER MOUNTING
BASE

BUMP STOP

DAMPER SPRING

DAMPER UNIT

DAMPER MOUNTING
PLATE

DAMPER MOUNTING WASHER

DAMPER MOUNTING
COLLAR

RUBBER BUSHING

SPRING MOUNTING
CUSHION

BUMP STOP PLATE

BUMP STOP COVER

DUST COVER

RUBBER BUSHING

Replace.

Check for deformation.

Check for weakness
and damage.

Check for weakened
compression and damage.

Check for oil leaks,
gas leaks, and smooth
operation.

Check for bending or damage.

Check for weakness
and damage.

Check for deterioration
and damage.

Check for bending
and damage.

Check for bending and damage.

Check for weakness
and damage.
