8. Remove the flange bolt (A) and wheel sensor (B)

from the knuckle. Do not disconnect the wheel
sensor connector.

9. Remove the flange nut (A) while holding the joint

pin (B) with a hex wrench (C), and disconnect the
stabilizer link (D) from the lower arm (E).

10. Remove the lock pin (A) from the lower arm ball

joint, and remove the castle nut (B).

NOTE: During installation, insert the new lock pin
as shown after tightening the nut.

11. Disconnect the lower arm from the knuckle using

the special tools (see page 18-10).

12. Loosen the damper pinch bolts (A) while holding

the nuts (B), and remove the bolts and the nuts.

13. Remove the driveshaft outboard joint (C) from the

knuckle (D) by tapping the driveshaft end (E) with a
plastic hammer while drawing the knuckle outward,
then remove the knuckle.

NOTE: Do not pull the driveshaft end outward. The
driveshaft joint may come apart.

(cont’d)

05/06/27 18:17:15 61S6M040_180_0013

０７

０８

０８

０９

18-14

Front Suspension

Knuckle/Hub/Wheel Bearing Replacement (cont’d)

07GAF-SD40100

Press

B

A

07GAF-SD40100

B

A

C

A

B

C

07749-0010000

B

A

07746-0010500

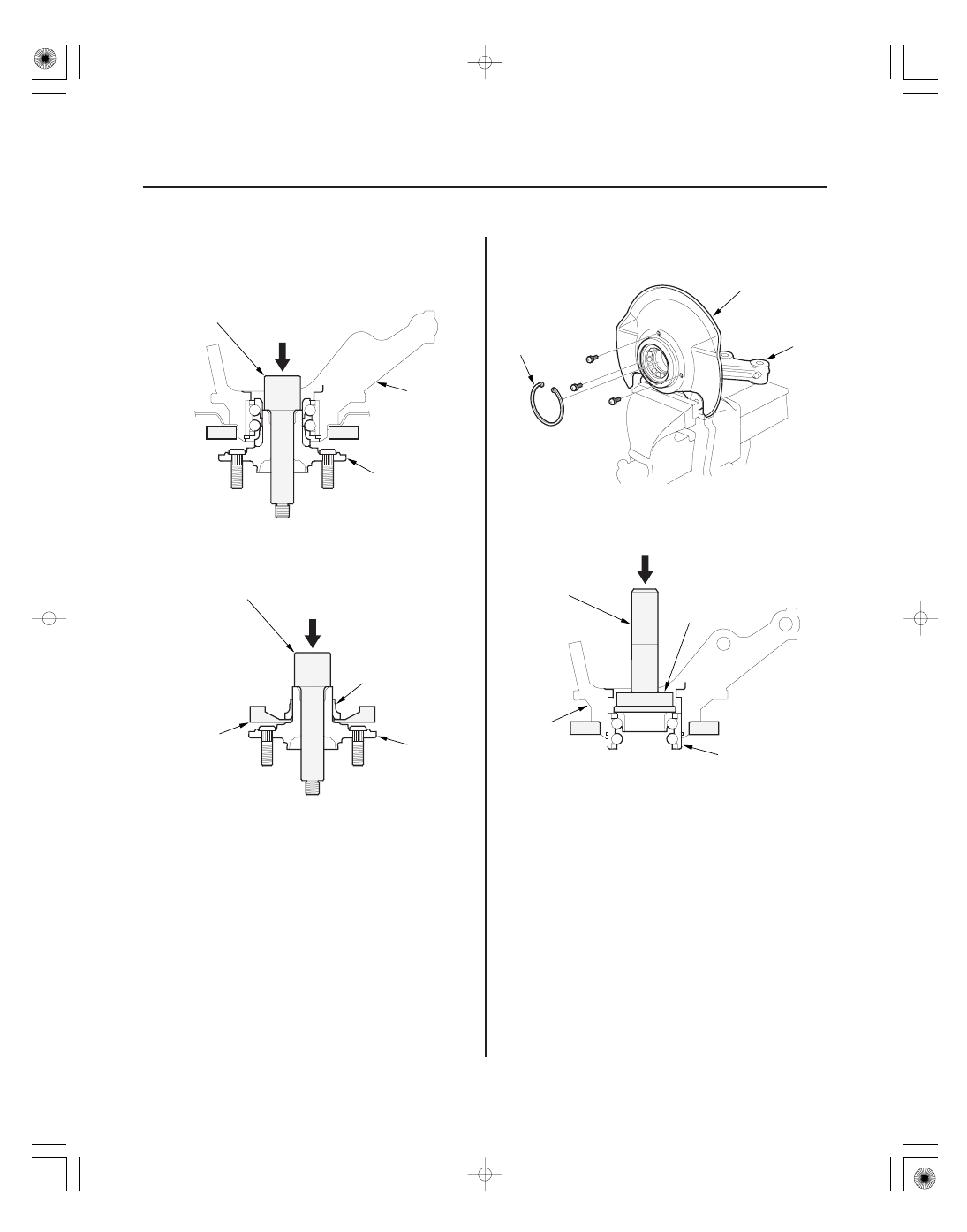

14. Separate the hub (A) from the knuckle (B) using the

special tool and a hydraulic press. Be careful not to
deform the splash guard. Hold onto the hub to keep
it from falling when pressed clear.

15. Press the wheel bearing inner race (A) off of the

hub (B) using the special tool, commercially
available bearing separator (C), and a press.

16. Remove the snap ring (A) and the splash guard (B)

from the knuckle (C).

17. Press the wheel bearing (A) out of the knuckle (B)

using the special tools and a press.

05/06/27 18:17:16 61S6M040_180_0014

０９

１０

０６

18-15

C

A

B

D

BLACK
SEAL SIDE

METAL COLOR
SEAL SIDE

07965-SD90100

INSIDE

E

A

D
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

B

C

A

B

07965-SD90100

07746-0010500

07749-0010000

18. Wash the knuckle and hub thoroughly in high flash

point solvent before reassembly.

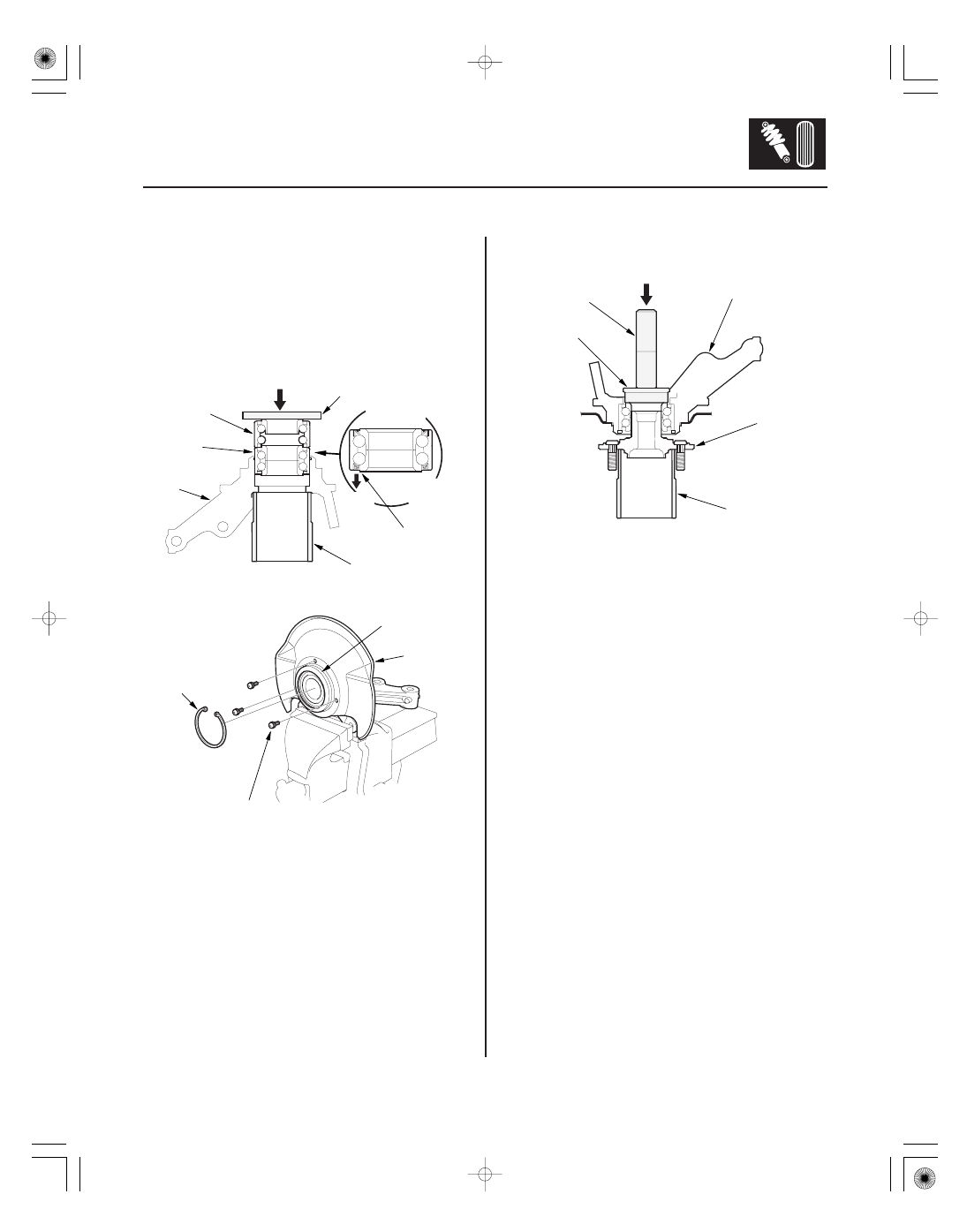

19. Press a new wheel bearing (A) into the knuckle (B)

using the old bearing (C), a steel plate (D), the
special tool, and a press. Place the wheel bearing
on the knuckle with the pack seal side facing (E)
(metal color) toward the inside. Be careful not to
damage the sleeve of the pack seal.

20. Install the snap ring (A) securely in the knuckle (B).

21. Install the splash guard (C), and tighten the screws

(D) to the specified torque value.

22. Press a new hub bearing unit (A) onto the hub (B)

using the special tools and a press.

23. Install the knuckle/hub/hub bearing unit in the

reverse order of removal, and note these items:

• Be careful not to damage the ball joint boot when

installing the knuckle.

• Before connecting the ball joint to the arm,

degrease the threaded section and tapered
portion of the ball joint pin, and the arm
connecting hole, and the threaded section and
mating surface of the castle nut.

• First install all the components and lightly tighten

the bolts and nuts, then raise the suspension to
load it with the vehicle’s weight before fully
tightening to the specified torque values.

• Tighten all mounting hardware to the specified

torque values.

• Torque the castle nut to the lower torque

specification, then tighten it only far enough to
align the slot with the ball joint pin hole. Do not
align the castle nut by loosening it.

• Reinstall the lock pin on the castle nut after

torquing.

• Use a new spindle nut on reassembly.
• Before installing the new spindle nut, apply a

small amount of engine oil to the seating surface
of the nut. After tightening, use a drift to stake the
spindle nut shoulder against the driveshaft.

• Before installing the brake disc, clean the mating

surface of the front hub and the inside of the
brake disc.

• Before installing the wheel, clean the mating

surface of the brake disc and the inside of the
wheel.

• Check the front wheel alignment, and adjust it if

necessary (see page 18-4).

05/06/27 18:17:16 61S6M040_180_0015

０１

０２

Ｓ６Ｍ６Ａ００Ｂ２０２０００１４２０２ＫＢＡＴ００

Special Tools Required

18-16

Front Suspension

Ball Joint Boot Replacement

A

C

D

B

A

Press

07965-SA50500

Front hub dis/assembly tool, 36 mm 07965-SA50500

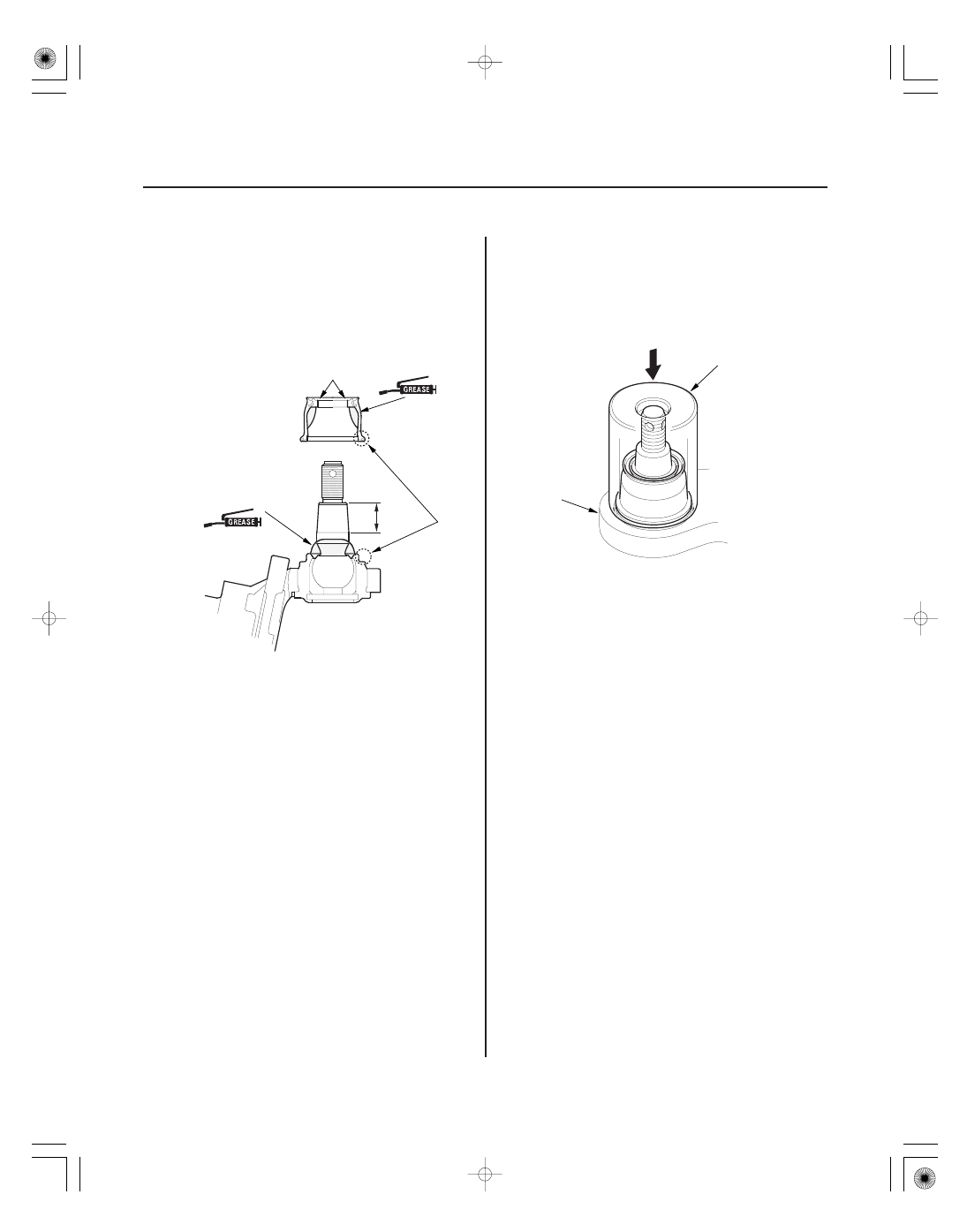

1. Remove the boot.

2. Pack the interior and lip (A) of a new boot with fresh

grease. Keep the grease off of the boot-to-knuckle
mating surfaces (B).

3. Wipe the grease off the tapered section of the pin

(C), and pack fresh grease onto the base (D).

4. Install the boot onto the ball joint pin, then squeeze

it gently to force out any air. Do not let dirt or other
foreign materials get into the boot.

5. Press the boot with the special tool until the bottom

seats on the knuckle (A) evenly around.

6. After installing a boot, wipe any grease off the

exposed portion of the ball joint pin.
