Acura RSX Honda Integra. Manual - part 344

Ｓ６Ｍ６Ａ０００００００００Ｊ１８０１ＺＣＡＴ００

Suspension

Front and Rear Suspension

Front Suspension

Rear Suspension

................................................................

........................................

.........................................................

...........................

...........................................

......................................................

................................................................

........................................

.........................................................

...........................

...........................................

......................................................

Special Tools

. 18-2

Component Location Index

. 18-3

Wheel Alignment

. 18-4

Wheel Bearing End Play Inspection

. 18-8

Wheel Runout Inspection

. 18-9

Ball Joint Removal

. 18-10

...............

......................................

........................................

..........................

...............................

.....................................

...............

......................................

........................................

..........................

...............................

.....................................

Knuckle/Hub/Wheel Bearing Replacement

. 18-11

Ball Joint Boot Replacement

. 18-16

Stabilizer Bar Replacement

. 18-17

Stabilizer Link Removal/Installation

. 18-18

Lower Arm Removal/Installation

. 18-19

Damper/Spring Replacement

. 18-20

..................................

..................................................

........................................

..........................

...............................

.............................

.....................................

..................................

..................................................

........................................

..........................

...............................

.............................

.....................................

Hub Bearing Unit Replacement

. 18-24

Knuckle Replacement

. 18-26

Stabilizer Bar Replacement

. 18-28

Stabilizer Link Removal/Installation

. 18-29

Upper Arm Removal/Installation

. 18-30

Trailing Arm Removal/Installation

. 18-31

Damper/Spring Replacement

. 18-32

05/06/27 18:16:40 61S6M040_180_0001

＊０１

＊０２

＊０３

Ｓ６Ｍ６Ａ００Ｂ２０２０００１４２０１ＫＡＡＴ００

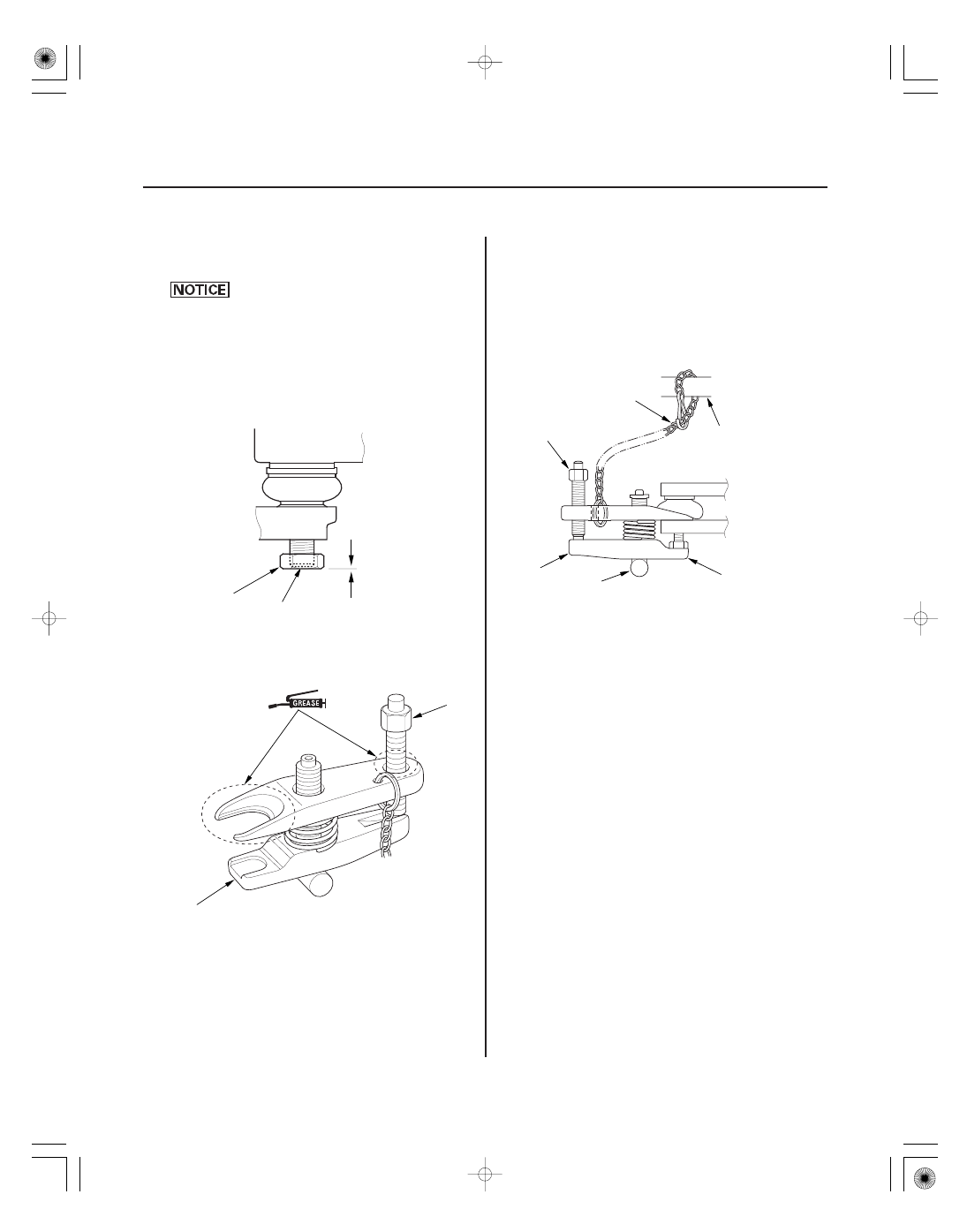

Special Tools Required

18-10

Front and Rear Suspension

Ball Joint Removal

B

A

A

B

07MAC-SL0A202

07MAC-SL0A202

A

C

B

E

D

Ball joint remover, 28 mm 07MAC-SL0A202

Always use a ball joint remover to disconnect a ball
joint. Do not strike the housing or any other part of
the ball joint connection to disconnect it.

1. Install a hex nut (A) onto the threads of the ball joint

(B). Make sure the nut is flush with the ball joint pin
end to prevent damage to the thread end of the ball
joint pin.

2. Apply grease to the special tool on the areas shown

(A). This will ease installation of the tool and
prevent damage to the pressure bolt (B) threads.

3. Install the special tool as shown. Insert the jaws

carefully, making sure not to damage the ball joint
boot. Adjust the jaw spacing by turning the
pressure bolt (A).

NOTE: Fasten the safety chain (B) securely to a
suspension arm or the subframe (C). Do not fasten
it to a brake line or wire harness.

4. After adjusting the adjusting bolt, make sure the

head of the adjusting bolt (D) is in the position
shown to allow the jaw (E) to pivot.

5. With a wrench, tighten the pressure bolt until the

ball joint pin pops loose from the ball joint pin hole.
If necessary, apply penetrating type lubricant to
loosen the ball joint pin.

NOTE: Do not use pneumatic or electric tools on
the pressure bolt.

6. Remove the tool, then remove the nut from the end

of the ball joint pin, and pull the ball joint out of the
ball joint pin hole. Inspect the ball joint boot, and
replace it if damaged.

05/06/27 18:17:13 61S6M040_180_0010

＊０１

Ｓ６Ｍ６Ａ００Ｂ２０２０００３６４０１ＫＢＡＴ２０

Exploded View

18-11

Front Suspension

Knuckle/Hub/Wheel Bearing Replacement

KNUCKLE

SPLASH GUARD

BRAKE DISC

SPINDLE NUT

FLAT SCREW
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

WHEEL BEARING

SNAP RING

5 mm SCREW
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

K20A2, K20Z1 engine models:
24 x 1.5 mm
245 N·m
(25.0 kgf·m, 181 lbf·ft)

K20A3 engine model:
22 x 1.5 mm
181 N·m
(18.5 kgf·m, 134 lbf·ft)

HUB

(cont’d)

Check for deformation
and damage.

Check for corrosion, deformation,
and damage.
Replace if rusted.

Check for wear
and rust.

Replace.

Replace.

Apply a small
amount of engine oil
to the seating surface.

Check for damage and cracks.

05/06/27 18:17:13 61S6M040_180_0011

０２

＊０２

０３

０４

Special Tools Required

18-12

Front Suspension

Knuckle/Hub/Wheel Bearing Replacement (cont’d)

108 N·m
(11.0 kgf·m,
79.6 lbf·ft)

C

A
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

B
12 x 1.25 mm
108 N·m
(11.0 kgf·m,
79.6 lbf·ft)

B
K20A2, K20Z1

engine models:

24 x 1.5 mm
245 N·m
(25.0 kgf·m, 181 lbf·ft)

K20A3 engine model:
22 x 1.5 mm
181 N·m
(18.5 kgf·m, 134 lbf·ft)

A

A
6 x 1.0 mm
9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

B

• Ball joint thread protector, 12 mm 07AAF-SDAA100
• Ball joint thread protector, 14 mm 071AF-S3VA000
• Hub dis/assembly tool, 42 mm 07GAF-SD40100
• Ball joint remover, 28 mm 07MAC-SL0A202
• Attachment, 62 x 68 mm 07746-0010500
• Driver 07749-0010000
• Support base 07965-SD90100

1. Raise the front of the vehicle, and support it with

safety stands in the proper locations (see page
1-12).

2. Remove the wheel cap, wheel nuts, and front wheel.

3. Remove the brake hose mounting bolt (A).

4. Remove the brake caliper bracket mounting bolts

(B), and remove the caliper assembly (C) from the
knuckle. To prevent damage to the caliper
assembly or brake hose, use a short piece of wire
to hang the caliper assembly from the
undercarriage. Do not twist the brake hose with
force.

5. Raise the stake (A), then remove the spindle nut (B).

6. Remove the 6 mm brake disc retaining screws (A).

7. Screw two 8 x 1.25 mm bolts (B) into the brake disc

to push it away from the hub. Turn each bolt two
turns at a time to prevent cocking the disc
excessively.

05/06/27 18:17:14 61S6M040_180_0012
