71. Set the new boot bands (B) on the band installation

grooves of boot A by aligning the tabs (C) with the
holes (D) of the band. Do not close the ear portion
of the boot band yet. Coat the housing surface with
multipurpose grease in the shaded area shown.

72. Compress boot A by hand, and apply vinyl tape (E)

to the bellows so the boots stay collapsed and
pulled back. Pass boot A over the cylinder so the
smaller diameter end of the boot faces the gearbox
housing.

73. Apply multipurpose grease to the sliding surface of

the slider guide (A). Keep grease off of the rack-to-
slider guide matching surfaces and the boot-to-
slider guide matching surfaces. Slide the steering
rack all the way to left, and place the slider guide on
the steering rack by aligning the bolt holes (B).

74. Hold the gearbox housing using a C-clamp

(commercially available) (A) and the wooden block
(B) as shown.

75. Push the cylinder (A) into the gearbox housing (B)

so the notch (C) is aligned with the pin (D) inside of
the gearbox housing.

(cont’d)

05/06/27 18:15:48 61S6M040_170_0050

２７

１２

３０

３２

17-50

Power Steering

Steering Gearbox Overhaul (cont’d)

B
07ZAA-S5A0100

A

D
20 N·m
(2.0 kgf·m, 14 lbf·ft)

C

A

B

A

B

C

D

E

F

D

E

A

C

B

B

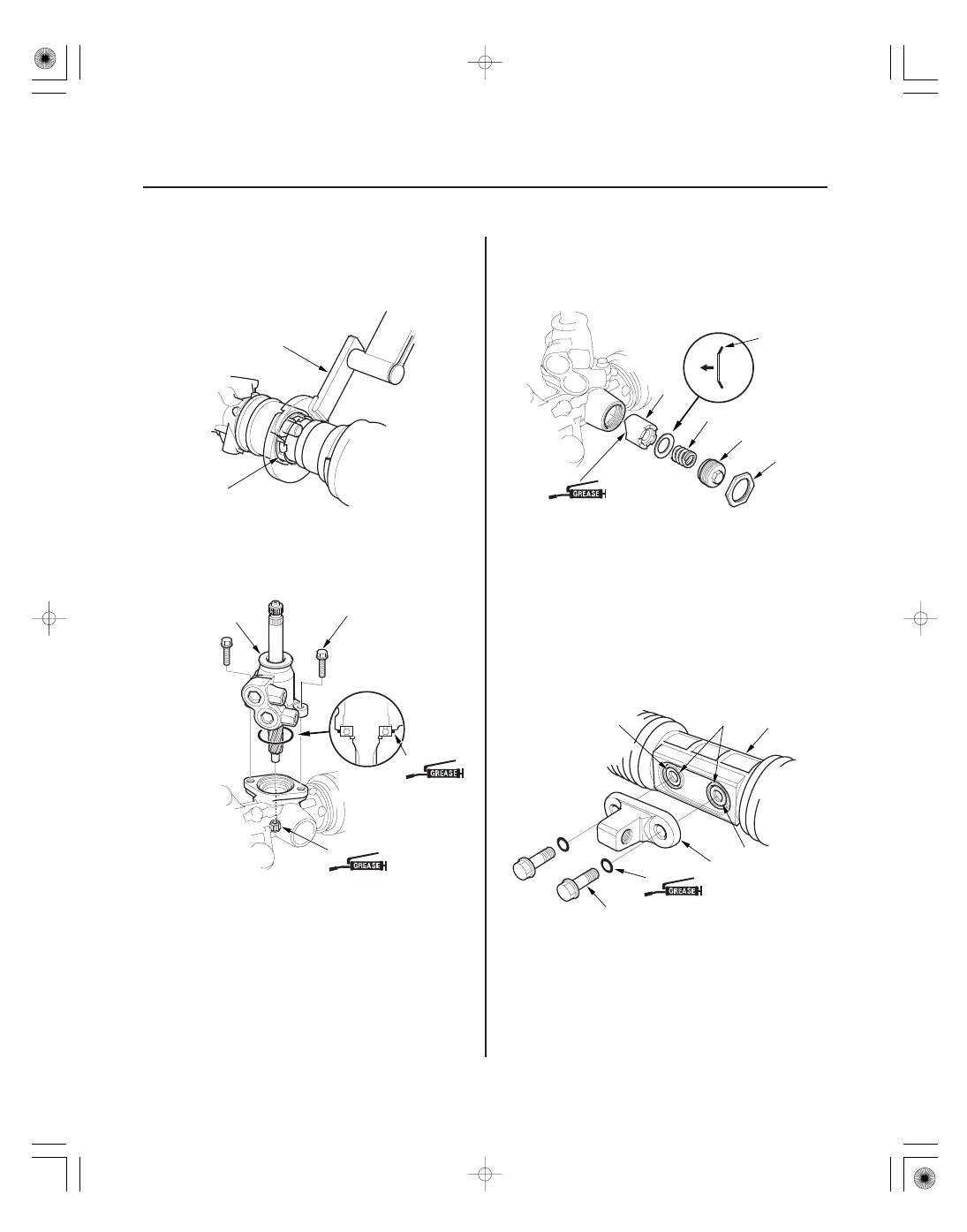

76. Tighten the lock screw (A) by hand first, then install

the special tool (B) on the lock screw. Lightly
tighten the lock screw. Do not tighten the lock
screw to the specified torque yet.

77. Remove the special tool.

78. Coat the new O-ring (A) with multipurpose grease,

and carefully fit it on the valve housing.

79. Apply multipurpose grease to the needle bearing

(B) in the gearbox housing, then install the valve
body unit (C) by engaging the gears. Note the valve
body unit installation position (direction of the line
connections). Tighten the flange bolts (D) to the
specified torque. Remove the gearbox housing
from the C-clamp.

80. Grease the sliding surface and circumference of the

rack guide (A) with multipurpose grease, and install
it onto the gearbox housing. Wipe the grease off
the threaded section of the housing.

81. Install the disc washer (B) with its convex side

facing the rack guide. Install the spring (C). Apply
sealant to the middle of the threads on the rack
guide screw (D), then install and tighten it to
25 N·m (2.5 kgf·m, 18 lbf·ft). Loosely install the
locknut (E).

82. Center the steering rack within its stroke, and align

the slider guide (B) with the holes (C) in boot A. Fit
the slider guide to boot A by pressing around the
edges of the holes securely.

83. Before installing the bracket (D), clean the mating

surface of the 12 mm flange bolts (E) and bracket.
Coat the new O-rings (F) with multipurpose grease,
and install them on the 12 mm flange bolts.

05/06/27 18:15:49 61S6M040_170_0051

３５

１３

２８

17-51

07ZAA-S5A0100

A
162 N·m
(16.5 kgf·m, 119 lbf·ft)

E

C

B

D

A
74 N·m
(7.5 kgf·m, 54 lbf·ft)

B

A

B

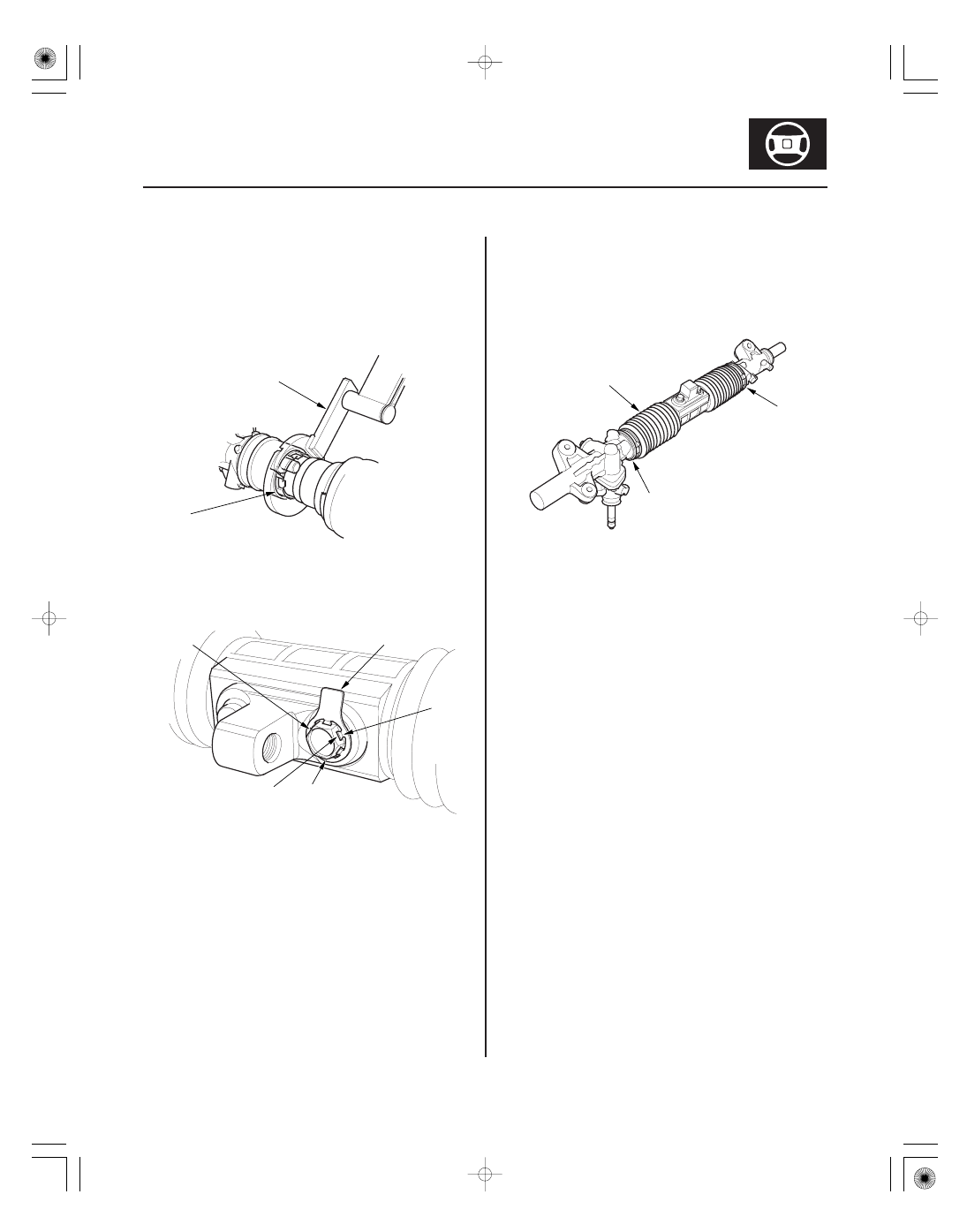

84. Loosely install the bracket on the steering rack by

tightening the 12 mm flange bolts to 25 N·m
(2.5 kgf·m, 18 lbf·ft).

85. Install the special tool on the lock screw (A).

Retighten the lock screw to the specified torque
values.

86. Remove the special tool.

87. Retighten the 12 mm flange bolts (A) to the

specified torque values.

88. After tightening the 12 mm flange bolts, install a

new stop washer (B) over one of the bolt heads (C).
Be sure the tabs (D) of the stop washer are aligned
with the flat surfaces (E) of the bolt head.

89. Clean off any grease or contamination from the

boot installation grooves around on the housing.

90. Expand boot A by removing the vinyl tape, and fit

the boot ends (B) in the installation grooves on the
cylinder housing.

(cont’d)

05/06/27 18:15:49 61S6M040_170_0052

２８

１９

２０

17-52

Power Steering

Steering Gearbox Overhaul (cont’d)

C

B

A

1.9 mm
(0.07 in.)

A
34 N·m
(3.5 kgf·m, 25 lbf·ft)

H

G

B

D

E

F

C

20 N·m
(2.0 kgf·m,
14 lbf·ft)

C

A

B

1.8 mm
(0.07 in.)

91. Close the ear portion (A) of the band (B) with

commercially available pincers, Oetiker 1098 or
equivalent (C).

92. Install the rack end plug (A).

93. Clean off any grease or contamination from the

boot installation grooves (C) around on the housing.

94. Install boot B, and set the boot end in the

installation grooves in the cylinder housing and
rack end plug properly. Install the clip (D) and boot
guard (E). Install the new boot band (F) in the band
grooves of boot B by aligning the tabs (G) with the
holes (H) in the band.

95. Close the ear poriton (A) of the band (B) with

commercially available pincers, Oetiker 1098 or
equivalent (C). Slide the rack right and left to be
certain that the boots are not deformed or twisted.
