１６

０７

１７

17-41

07NAD-SR30101

B

D

C

A
07NAD-SR30200 or
07NAD-SR3020A

B

A

B

A

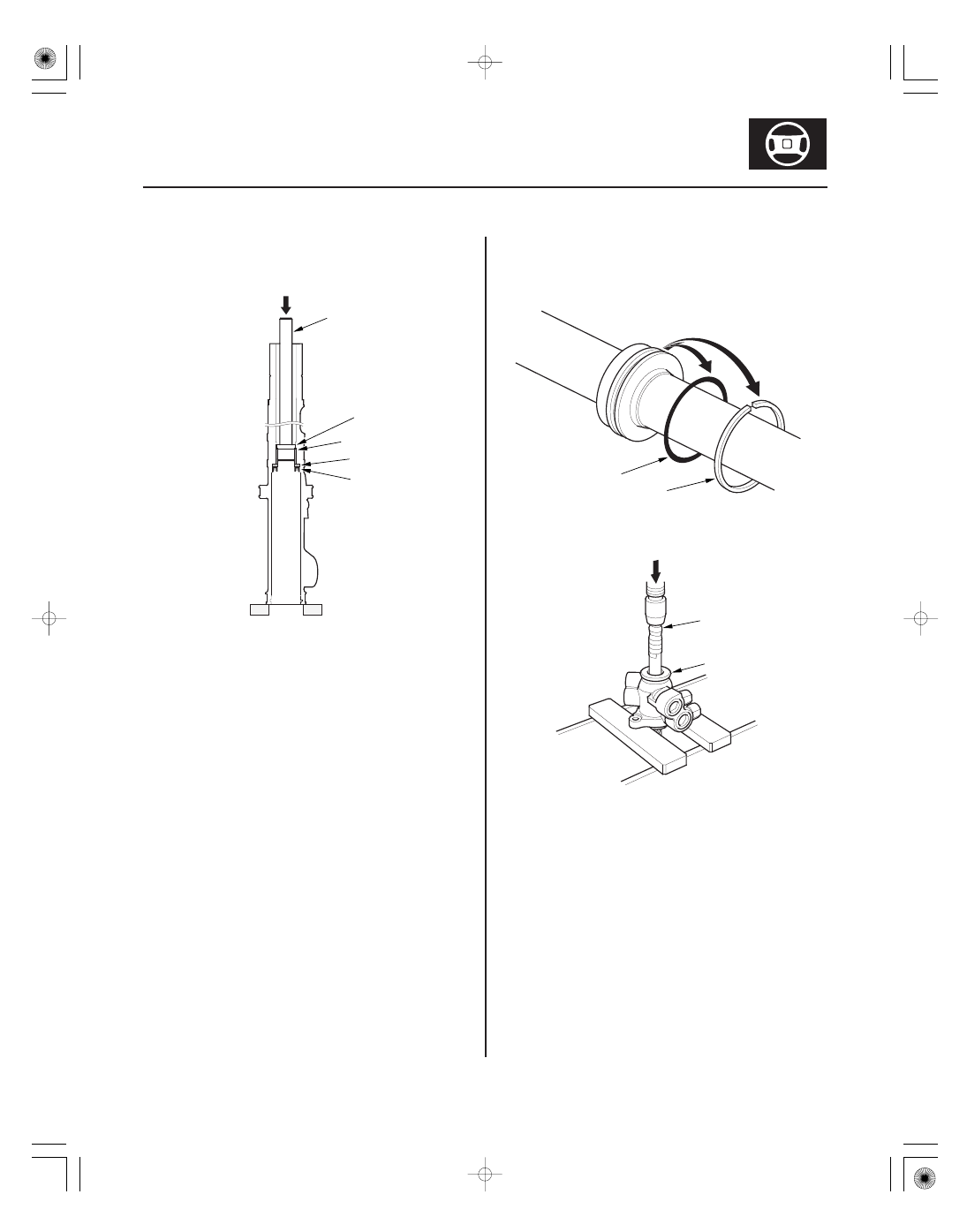

21. Insert the special tools into the cylinder.

Make sure the attachment (A) of the special tools is
securely positioned on the bushing edges (B).

22. Place the cylinder in a press, then remove the

cylinder end seal (C), backup ring (D), and bushing
from the cylinder by pressing on the special tool
end.

Note these items when pressing the cylinder end
seal:

• Keep tool straight to avoid damaging the cylinder

wall. Check the tool angle, and correct it if
necessary, when removing the cylinder end seal.

• Use a press to remove the cylinder end seal. Do

not try to remove the seal by striking the tool;
striking the tool would break the cylinder end
seal, and the seal would remain in the cylinder.

23. Carefully pry the piston seal ring (A) and O-ring (B)

off the rack piston. Be careful not to damage the
inside of the seal ring groove and piston edges
when removing the seal ring.

24. Before removing the valve housing (A), apply vinyl

tape (B) to the splines on the pinion shaft.

25. Separate the valve housing from the pinion shaft/

valve using a press.

(cont’d)

05/06/27 18:15:42 61S6M040_170_0042

０８

０９

１０

１１

17-42

Power Steering

Steering Gearbox Overhaul (cont’d)

B

A

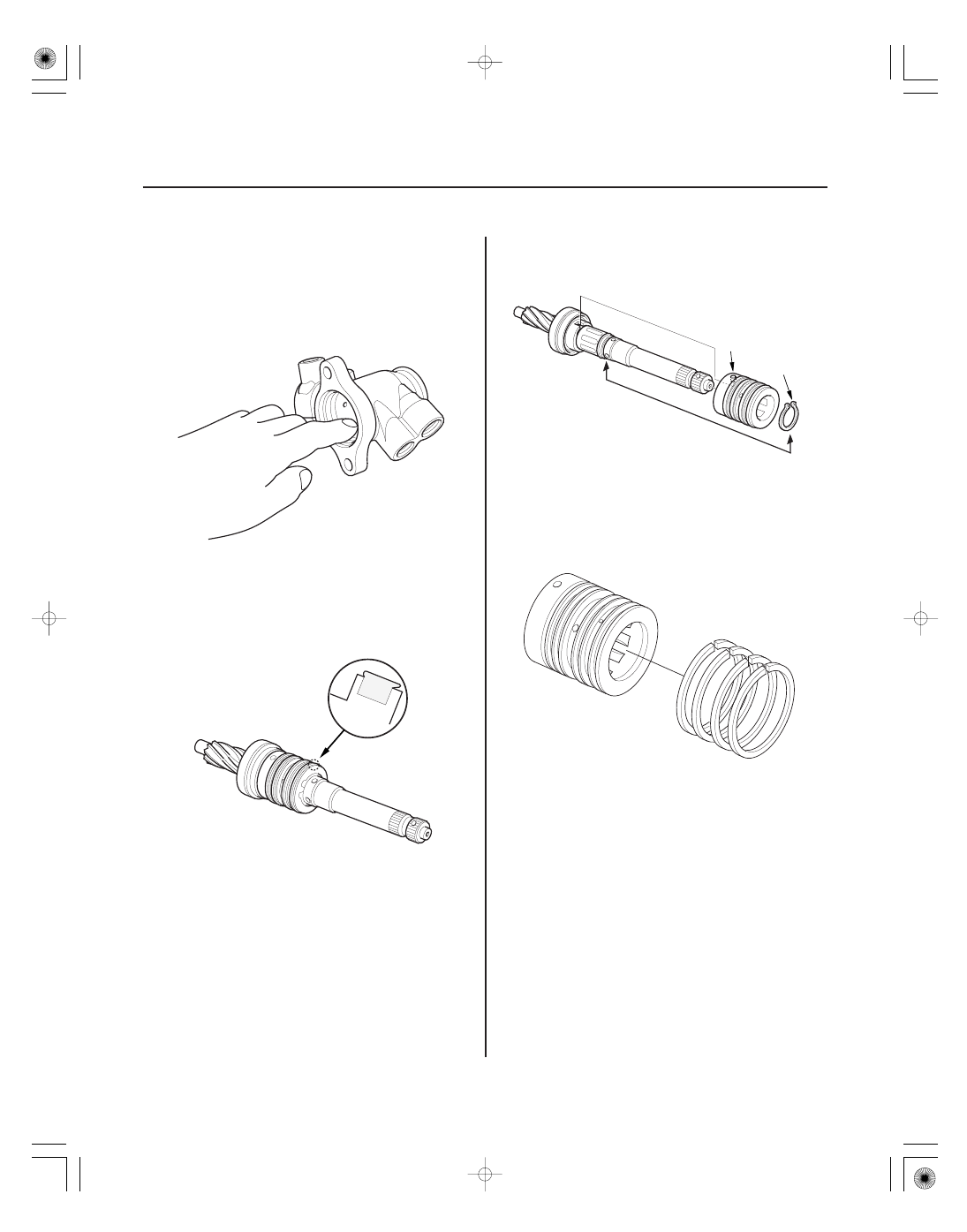

26. With your finger, check the inner wall of the valve

housing where the seal ring slides. If there is a step
in the wall, the housing is worn. Replace it.

NOTE: There may be sliding marks from the seal
ring on the wall of the valve housing. Replace the
valve housing only if the wall is stepped.

27. Check for wear, burrs, and other damage to the

edges of the grooves in the sleeve.

NOTE: The pinion shaft and sleeve are a precision
matched set. If either the pinion shaft or sleeve
must be replaced, replace both parts as a set.

28. Remove the snap ring (A) and sleeve (B) from the

pinion shaft.

29. Using a cutter, or an equivalent tool, cut and

remove the four seal rings from the sleeve. Be
careful not to damage the edges of the sleeve
grooves and the outer surface when removing the
seal rings.

05/06/27 18:15:43 61S6M040_170_0043

０６

１３

３２

１４

Reassembly

17-43

C

B

A

A

B

C

07GAF-PH70100

A

B

A

B

C

D

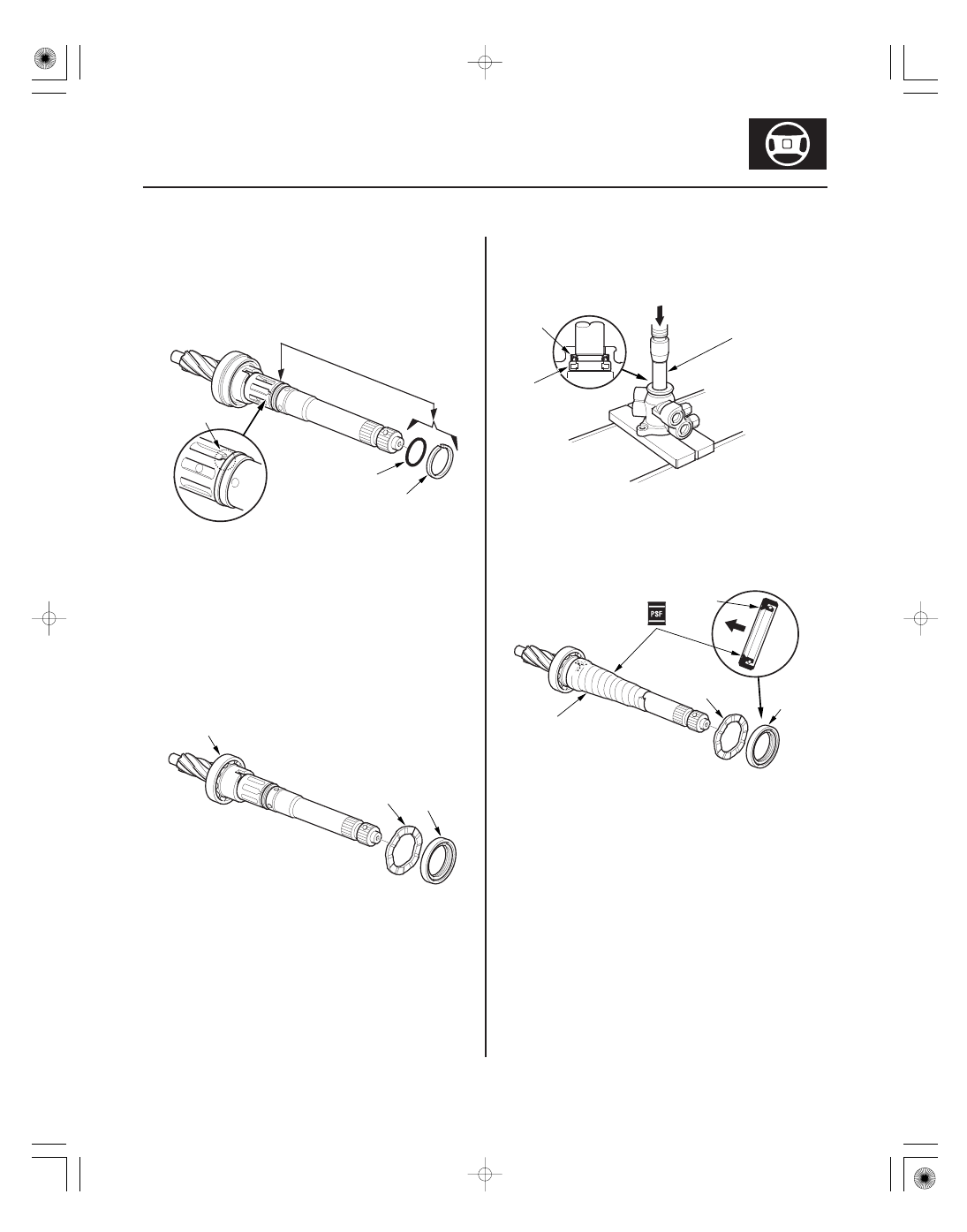

30. Using a cutter or an equivalent tool, cut the valve

seal ring (A) and the O-ring (B) at the groove (C) in
the pinion shaft. Remove the valve seal ring and
the O-ring. Be careful not to damage the edges of
the pinion shaft groove and outer surface when
removing the valve seal ring and the O-ring.

31. Remove the valve oil seal (A) and wave washer (B)

from the pinion shaft.

Note these items during disassembly:

• Inspect the ball bearing (C) by rotating the outer

race slowly. If there is any excessive play,
replace the pinion shaft and sleeve as an
assembly.

• The pinion shaft and sleeve are a precise fit; do

not intermix old and new pinion shafts and
sleeves.

32. Press the valve oil seal (A) and roller bearing (B)

out of the valve housing using a hydraulic press
and the special tool.

33. Apply vinyl tape (A) to the stepped portion of the

pinion shaft, and coat the surface of the vinyl tape
with power steering fluid.

34. Install the wave washer (B). Coat the inside surface

of the new valve oil seal (C) with power steering
fluid, and install the seal with its grooved side
facing opposite the bearing, then slide it over the
pinion shaft, being careful not to damage its
sealing lip (D). Remove the vinyl tape.

(cont’d)

05/06/27 18:15:43 61S6M040_170_0044

１５

１６

１７

１８

17-44

Power Steering

Steering Gearbox Overhaul (cont’d)

A

B

07ZAG-S5A0200

B

A

07YAG-S2X0100

07ZAG-S5A0100

07NAG-SR30900 or
07NAG-SR3090A

A

A

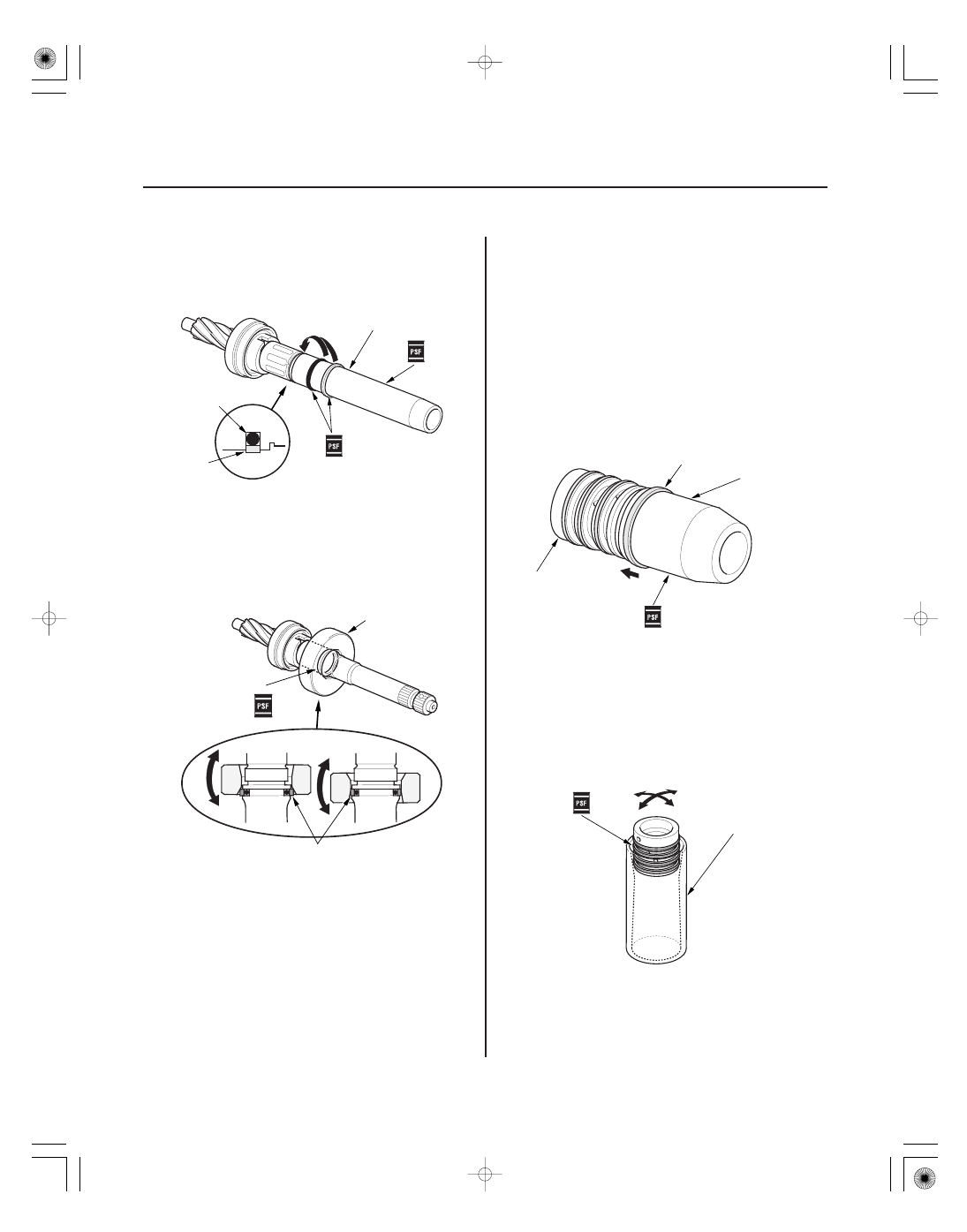

35. Install the special tool over the pinion, and coat the

surface of the tool with power steering fluid. Slip
the new O-ring (A) and new valve seal ring (B) over
the special tool, and expand them.

36. Fit the O-ring into the groove of the pinion shaft.

Then slide the valve seal ring over the shaft and
into the groove on the pinion shaft.

37. Remove the valve seal ring guide special tool, and

apply power steering fluid to the surface of the
valve seal ring (A).

38. Apply power steering fluid to the inside of the valve

seal ring sizing special tool, and install it. Set the
larger diameter end of the special tool over the
valve seal ring, and move the special tool up and
down several times to make the valve seal ring fit
in the pinion shaft groove.

39. Remove the special tool, turn it over, slide the

smaller diameter end over the valve seal ring.
Move it up and down several times to make the
valve seal ring fit snugly in the pinion shaft groove.

40. Apply power steering fluid to the surface of the

special tool. Slip two new seal rings (A) over the
special tool from the smaller diameter end, and
expand them. Install only two rings at a time from
each end of the sleeve (B).

Note these items when installing the seal ring:

• Do not over-expand the seal ring. Install the resin

seal rings with care so as not to damage them.
After installation, make sure you contract the seal
rings using the special tool (sizing tool).

• There are two types of sleeve seal rings; black

and brown. Do not mix the different types of
rings as they are not compatible.

41. Align the special tool with each groove in the

sleeve, and slide a sleeve seal ring into each
groove. After installation, compress the seal rings
with your fingers temporarily.

42. Apply power steering fluid to the seal rings on the

sleeve, and to the entire inside surface of the
special tool, then slowly insert the sleeve into the
special tool.

43. Move the sleeve back and forth several times to

make the seal rings snugly fit in the sleeve. Make
sure the seal rings are not twisted.

05/06/27 18:15:44 61S6M040_170_0045
