Shift Lock Solenoid Replacement

Park Pin Switch Test

A

B

E

D

C

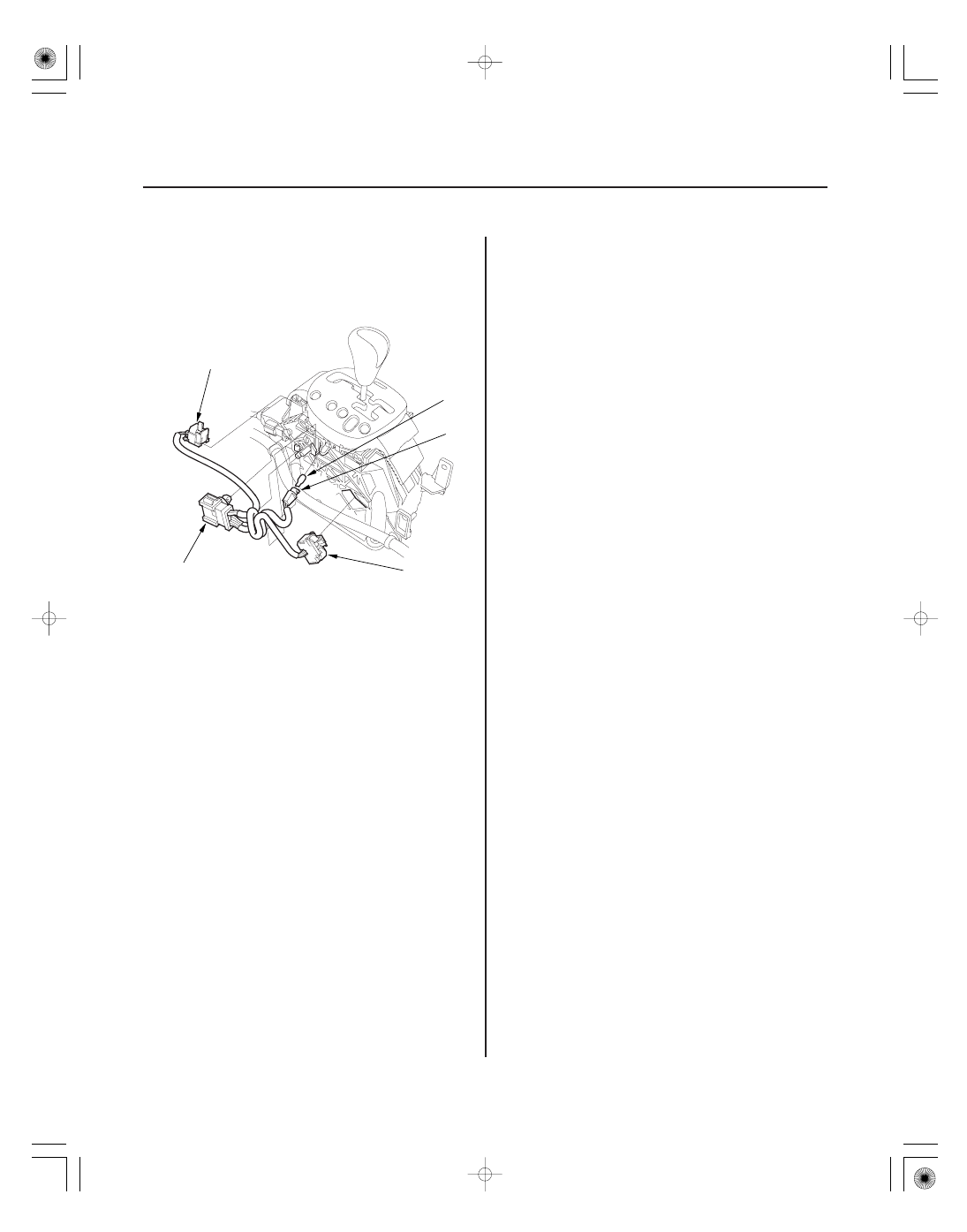

1. Remove the center console (see page 20-59).

2. Disconnect shift lock solenoid connector (A), and

remove it from the shift lever bracket base (B).

3. Remove the shift lock solenoid with needle-nose

pliers.

4. Install the new shift lock solenoid (C) by aligning

the joint of the shift lock solenoid plunger (D) with
the tip of the shift lock stop (E).

5. Install the shift lock solenoid connector on the shift

lever bracket base, then connect the connector.

6. Install the shift lever console panel.

1. Remove the shift lever console panel.

2. Disconnect transmission gear selection switch/park

pin switch connector.

3. Shift to the P position, then check for continuity

between connector terminals No. 1 and No. 4.
There should be no continuity.

4. Shift out of the P position, and check for continuity

between terminals No. 1 and No. 4. There should
be continuity.

5. If the park pin switch is faulty, replace it.

05/06/27 17:58:28 61S6M040_140_0330

０１

Ｓ６Ｍ６Ａ０２Ｅ１０４３６４４５４０１ＫＢＡＴ００

14-330

A/T Interlock System

Park Pin Switch Replacement

E

C

B

D

A

1. Remove the center console (see page 20-59).

2. Disconnect the transmission gear selection switch/

park pin switch connector (A), then remove it from
the shift lever bracket base.

3. Remove the A/T gear position indicator panel light

socket (B), then remove the indicator light bulb (C)
from the socket.

4. Remove the transmission gear selection switch (D)

and park pin switch (E), and install the new
switches and connector.

5. Install the A/T gear position indicator panel light

bulb in the bulb socket, then install the socket in the
A/T gear position indicator panel.

6. Connect the transmission gear selection switch/

park pin switch connector.

7. Install the center console (see page 20-59).

05/06/27 17:58:52 61S6M040_140_0331

＊０１

Ｓ６Ｍ６Ａ０２Ｅ１０４１０４２４２５１ＫＡＡＴ００

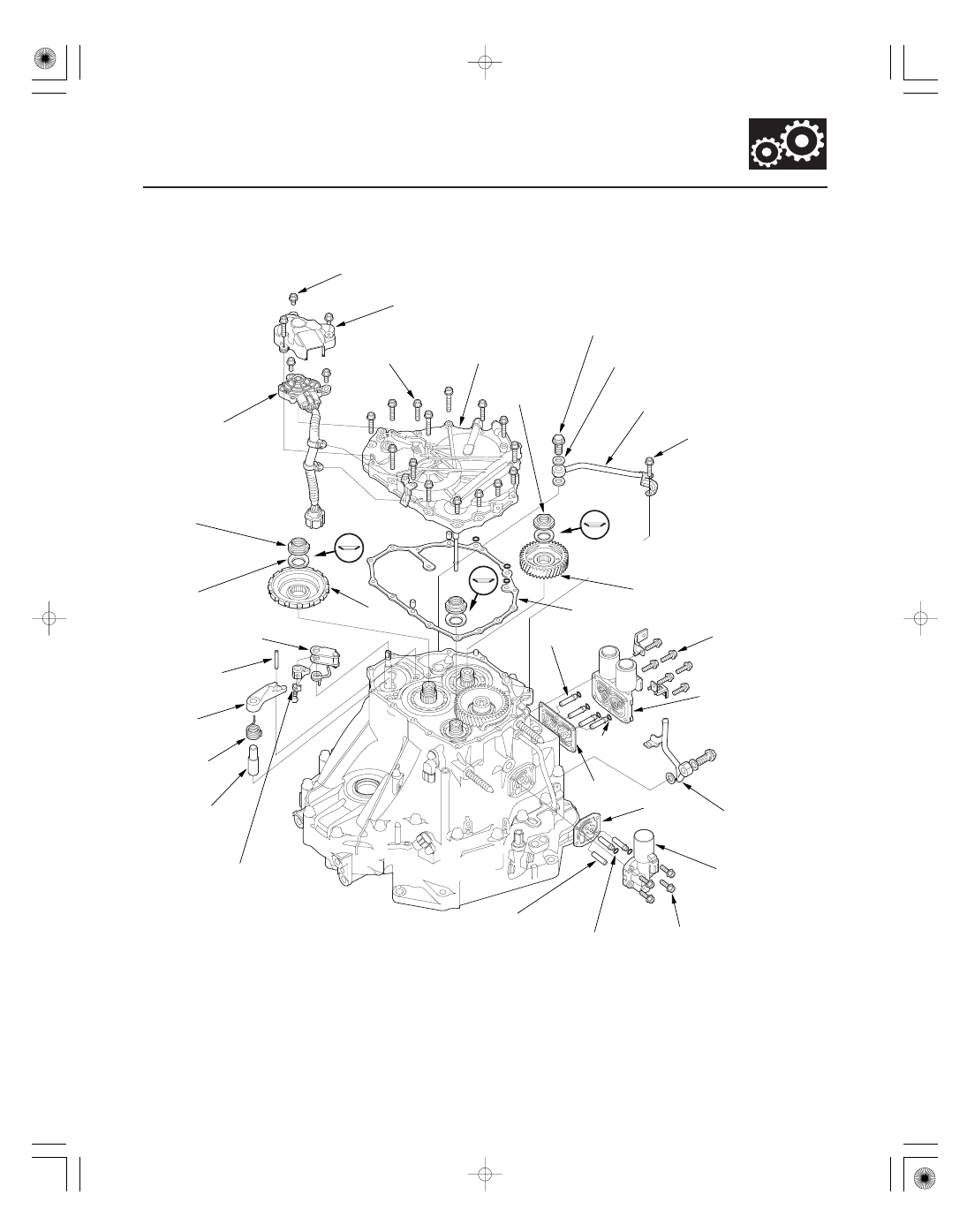

Exploded View - 2002 Model: MRMA Transmission Number: 1000001-1002922

14-331

Transmission End Cover

End Cover Removal

6 x 1.0 mm

TRANSMISSION
RANGE SWITCH

TRANSMISSION RANGE
SWITCH COVER

6 x 1.0 mm
15 Bolts

END COVER

ATF COOLER LINE BOLT

SEALING WASHERS

ATF COOLER LINE

6 x 1.0 mm

MAINSHAFT
LOCKNUT

COUNTERSHAFT
LOCKNUT

CONICAL SPRING
WASHER

MAINSHAFT IDLER GEAR

CONICAL
SPRING
WASHER

PARK GEAR

END COVER GASKET

6 x 1.0 mm

PARK LEVER

STOP SHAFT

ATF JOINT PIPE

PARK
PAWL

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID VALVES
B and C

O-RINGS

PAWL
SPRING

GASKET

GASKET

PARK PAWL
SHAFT

ATF COOLER LINE

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID
VALVE A

ATF PIPE

6 x 1.0 mm

O-RINGS

LOCK WASHER

(cont’d)

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 17:58:53 61S6M040_140_0332

＊０２

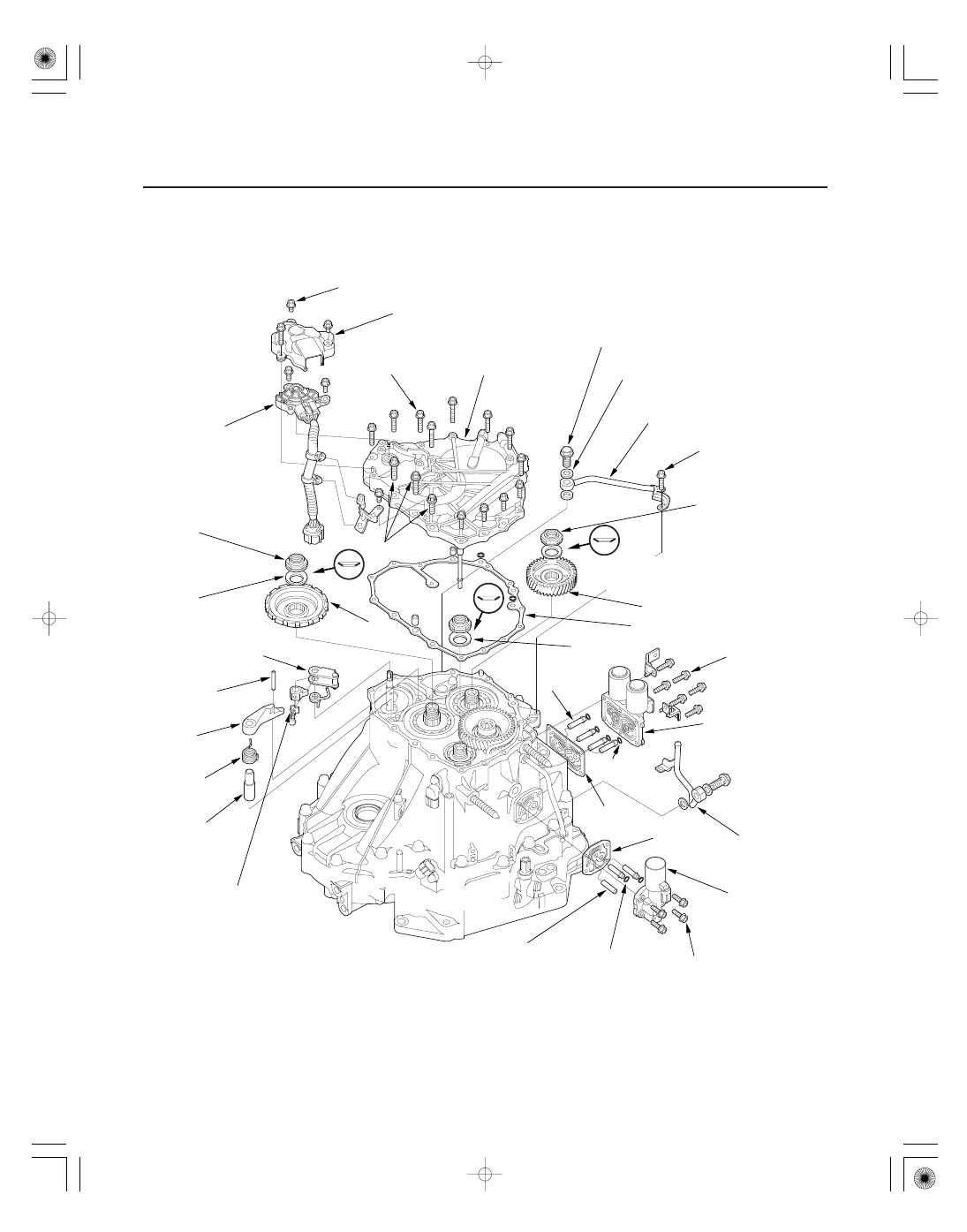

Exploded View - 2002 Model: MRMA Transmission Number: 1002923 or later, and 2003-2006
Models

14-332

Transmission End Cover

End Cover Removal (cont’d)

8 x 1.0 mm

WASHER

6 x 1.0 mm

TRANSMISSION
RANGE SWITCH

TRANSMISSION RANGE
SWITCH COVER

6 x 1.0 mm
12 Bolts

END COVER

ATF COOLER LINE BOLT

SEALING WASHERS

ATF COOLER LINE

6 x 1.0 mm

MAINSHAFT
LOCKNUT

COUNTERSHAFT
LOCKNUT

CONICAL SPRING
WASHER

MAINSHAFT IDLER GEAR

CONICAL
SPRING
WASHER

PARK GEAR

END COVER GASKET

6 x 1.0 mm

PARK LEVER

STOP SHAFT

ATF JOINT
PIPE

PARK
PAWL

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID VALVES
B and C

O-RINGS

PAWL
SPRING

GASKET

GASKET

PARK PAWL
SHAFT

ATF COOLER LINE

A/T CLUTCH
PRESSURE
CONTROL
SOLENOID
VALVE A

ATF PIPE

6 x 1.0 mm

O-RINGS

LOCK WASHER

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.
