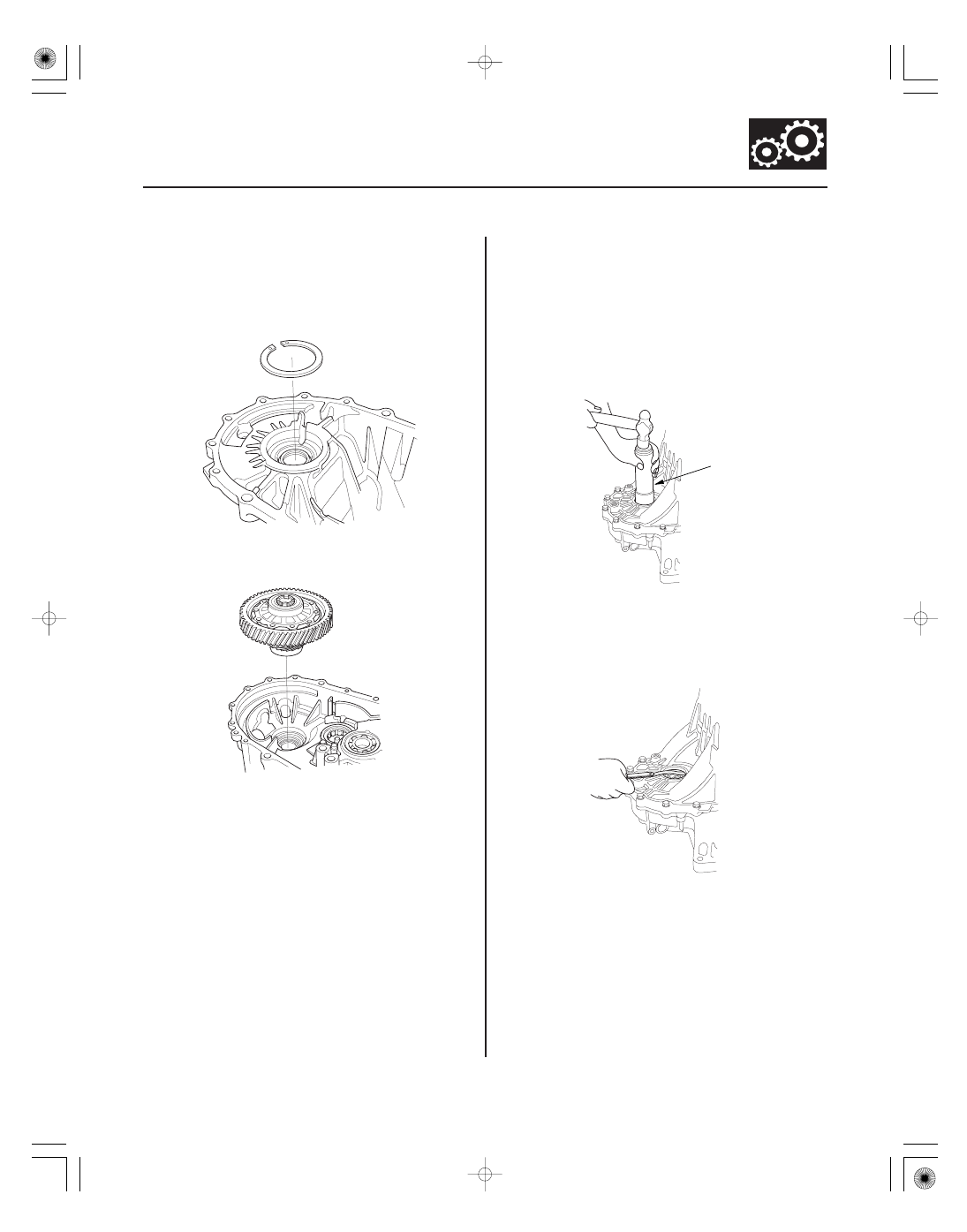

Differential Thrust Clearance Adjustment

00746-0030100

Driver, 40 mm I.D. 07746-0030100

1. If you removed the 80 mm shim from the

transmission housing, reinstall the same sized
shim.

2. Install the differential assembly into the clutch

housing.

3. Install the transmission housing onto the clutch

housing, then tighten the 8 mm flange bolts in a
crisscross pattern in several steps (see step 15 on
page 13-72).

4. Use the special tool to bottom the differential

assembly in the clutch housing.

5. Measure the clearance between the 80 mm shim

and the bearing outer race in the transmission
housing.

(cont’d)

05/06/27 18:11:27 61S6M040_130_0087

80 mm Shim

Part Number

Thickness

13-88

M/T Differential

Differential Thrust Clearance Adjustment (cont’d)

6. If the clearance is more than the standard, select a

new shim from the following table. If the clearance
measured in step 5 is within the standard, go to
step 9.

A

41441-PL3-B00

1.0 mm (0.0394 in.)

B

41442-PL3-B00

1.1 mm (0.0433 in.)

C

41443-PL3-B00

1.2 mm (0.0472 in.)

D

41444-PL3-B00

1.3 mm (0.0512 in.)

E

41445-PL3-B00

1.4 mm (0.0551 in.)

F

41446-PL3-B00

1.5 mm (0.0591 in.)

G

41447-PL3-B00

1.6 mm (0.0630 in.)

H

41448-PL3-B00

1.7 mm (0.0669 in.)

J

41449-PL3-B00

1.8 mm (0.0709 in.)

K

41450-PL3-B00

1.05 mm (0.0413 in.)

L

41451-PL3-B00

1.15 mm (0.0453 in.)

M

41452-PL3-B00

1.25 mm (0.0492 in.)

N

41453-PL3-B00

1.35 mm (0.0531 in.)

P

41454-PL3-B00

1.45 mm (0.0571 in.)

Q

41455-PL3-B00

1.55 mm (0.0610 in.)

R

41456-PL3-B00

1.65 mm (0.0650 in.)

S

41457-PL3-B00

1.75 mm (0.0689 in.)

7. Remove the bolts and the transmission housing.

8. Replace the thrust shim selected in step 6, then

recheck the clearance.

9. Reinstall the transmission.

05/06/27 18:11:27 61S6M040_130_0088
