０２

０３

０１

−

−

−

−

YES

NO

2002-2004 models:

2005-2006 models:

YES

NO

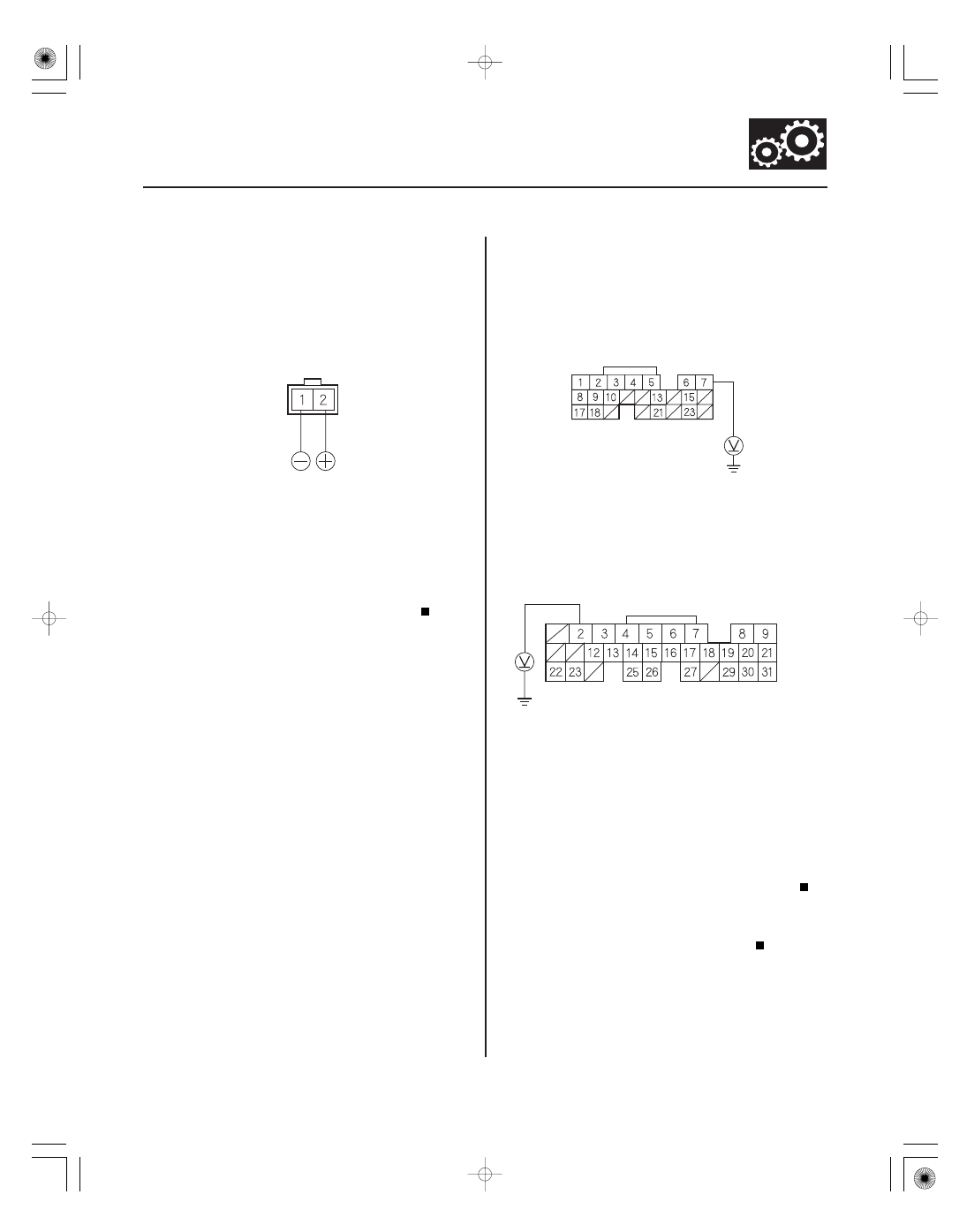

13-79

REVERSE LOCKOUT SOLENOID
2P CONNECTOR

RVSLCK
(GRN/WHT)

ECM CONNECTOR B (24P)

ECM CONNECTOR E (31P)

RVSLCK
(YEL/RED)

13. Connect the No. 2 terminal of the reverse lockout

solenoid 2P connector to the battery positive
terminal, and connect the No. 1 terminal to the
battery negative terminal. Make sure the reverse
lockout solenoid operates.

Go to step 14.

Replace the reverse lockout solenoid.

14. Reinstall the reverse lockout solenoid, and

reconnect the solenoid 2P connector.

15. Turn the ignition switch ON (II).

16. Measure the voltage between ECM connector B7

terminal (2002-2004 models) or E2 terminal
(2005-2006 models) and body ground.

Check for loose connectors at ECM connector

B (24P) (2002-2004 models) or E (31P) (2005-2006
models). If necessary, update the ECM if it does not
have the latest software, or substitute a known-
good ECM (see page 11-7), then recheck. If the
symptom/indication goes away with a known-good
ECM, replace the original ECM (see page 11-284).

Repair open in the wire between the reverse

lockout solenoid and the ECM (B7) (2002-2004
models) or ECM (E2) (2005-2006 models).

Terminal side of male terminals

Wire side of female terminals

Wire side of female terminals

Does the r ever se lockout solenoid oper ate
pr oper ly?

Is ther e batter y voltage?

05/06/27 18:11:05 61S6M040_130_0079

＊０１

Ｓ６Ｍ６ＡＡ９Ｅ３４１５１１５０９４１ＦＥＡＴ００

＊０１

Ｓ６Ｍ６ＡＡ９Ｅ３４１５１１５０９４１ＭＦＡＴ００

13-80

13-80

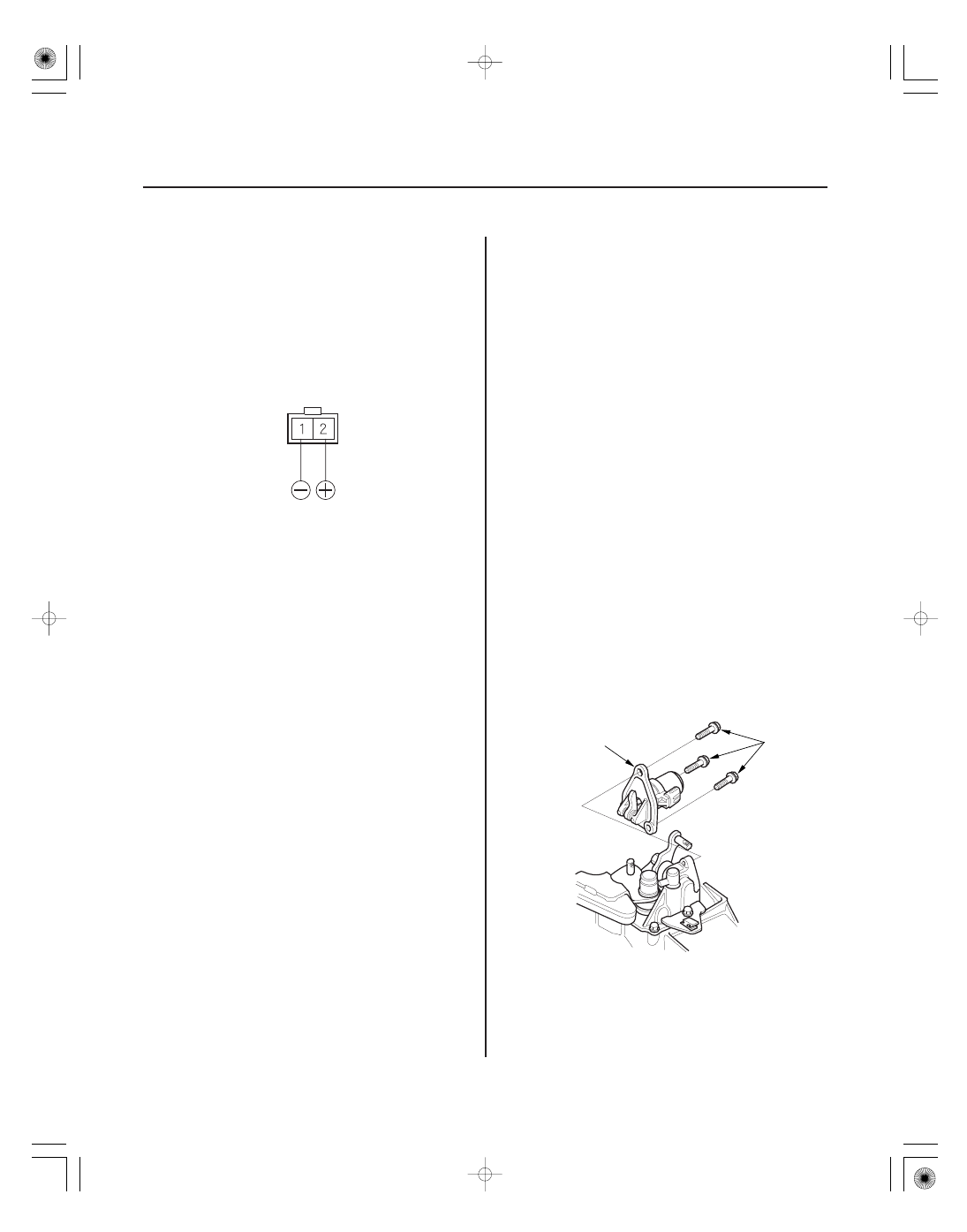

Reverse Lockout System

Reverse Lockout Solenoid Test

Reverse Lockout Solenoid
Disassembly/Reassembly

REVERSE LOCKOUT SOLENOID
2P CONNECTOR

A

B

1. Remove the reverse lockout solenoid (see page

13-80).

2. Connect battery positive terminal to the No. 2

terminal of the reverse lockout solenoid 2P
connector, and connect the battery negative
terminal to the No. 1 terminal.

3. Make sure the reverse lockout solenoid operates. If

the reverse lockout solenoid does not work, replace
it.

1. Make sure you have the anti-theft codes for the

radio, then write down the customer’s radio station
presets. Disconnect the negative cable from the
battery first, then disconnect the positive cable.
Remove the battery.

2. Remove the intake manifold cover (see step 6 on

page 5-2).

3. Remove the air cleaner housing (see step 7 on page

5-2).

4. Remove the intake air duct (see step 8 on page 5-2).

5. Remove the battery base (see step 5 on page 13-5).

6. Disconnect the trasmission ground cable (see step

6 on page 13-5).

7. Disconnect the back-up light switch connector, the

vehicle speed sensor (VSS) connector, the reverse
lockout solenoid connector, and the output shaft
speed sensor connector (see step 7 on page 13-5).

8. Carefully remove the shift cable, select cable, and

cable bracket together to avoid bending the cables
(see step 8 on page 13-6).

9. Remove the bolts (A) and reverse lockout solenoid

(B).

Terminal side of male terminals

05/06/27 18:11:05 61S6M040_130_0080

＊０２

＊０３

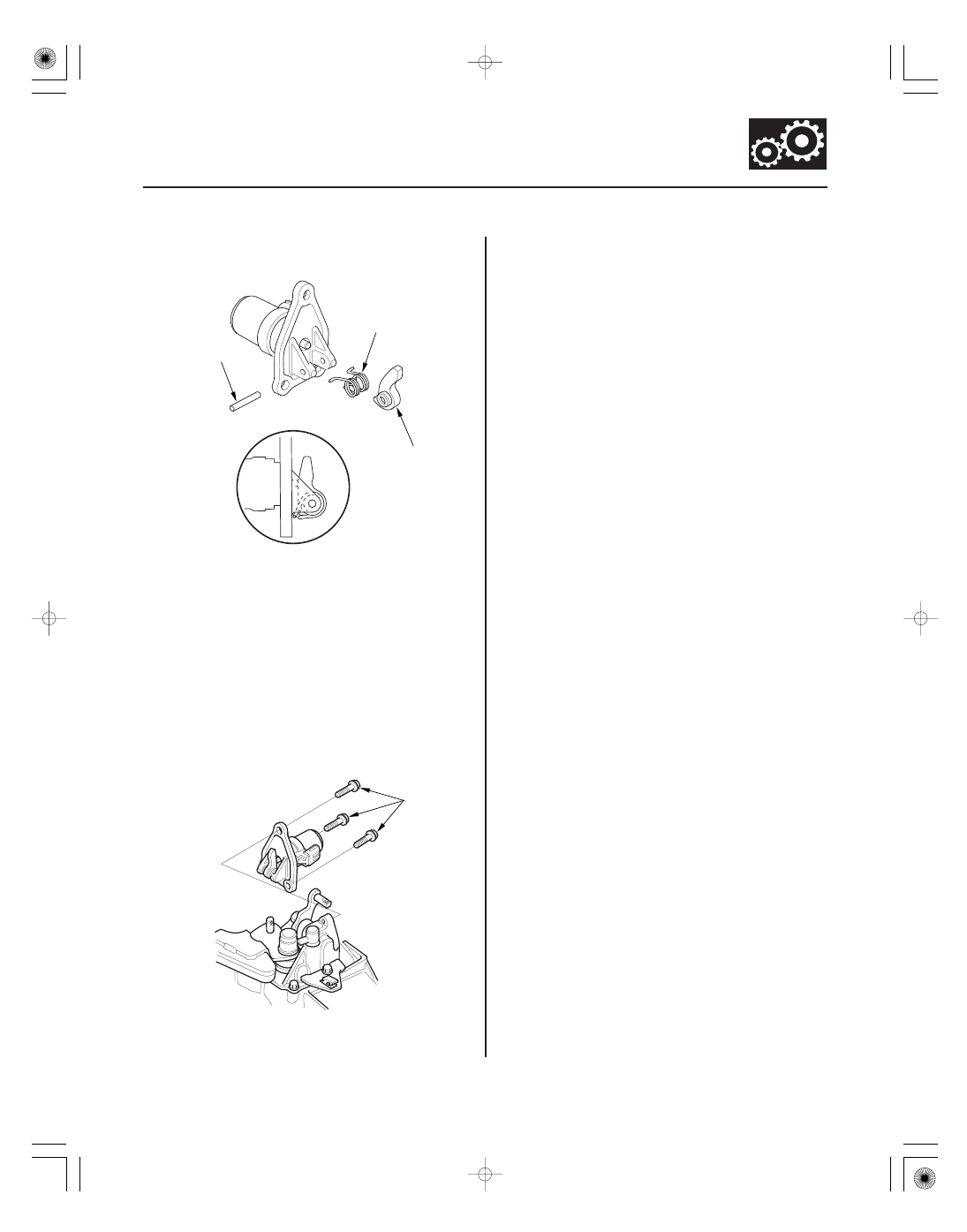

13-81

B

C

A

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

10. Remove the roller (A), the select lock return spring

(C), and the select lock cam B.

11. Install in the reverse order of removal.

12. Remove any dirt and oil from the sealing surface.

Apply liquid gasket (P/N 08718-0001 or 08718-0002)
to the sealing surface.

NOTE: Do not install reverse locknut solenoid if too
much time has passed after applying the liquid
gasket (for P/N 08718-0002, no more than
4 minutes, for all others, no more than 5 minutes).
Instead, remove the old residue and reapply the
riquid gasket.

13. Install the reverse lockout solenoid.

14. Install the cable bracket, select cable, and shift

cable (see step 26 on page 13-17).

15. Connect the back-up light switch connector, the

vehicle speed sensor (VSS) connector, the reverse
lockout solenoid connector, and the output shaft
(countershaft) speed sensor connector (see step 28
on page 13-17).

16. Connect the transmission ground cable (see step 29

on page 13-18).

17. Install the battery base (see step 30 on page 13-18).

18. Install the intake air duct (see step 42 on page 5-19).

19. Install the air cleaner housing (see step 43 on page

5-19).

20. Install the intake manifold cover (see step 45 on

page 5-19).

21. Install the battery. Clean the battery posts and

cable terminals with sandpaper, then assemble
them apply grease to prevent corrosion. Connect
the positive cable to the battery first, then connect
the negative cable.

22. Enter the audio anti-theft codes, then enter the

customer’s audio station presets, and set the clock.

23. 2002-2004 models: Do the ECM idle learn

procedure (see page 11-349).

24. Do the power window control unit reset procedure

(see page 22-148).

05/06/27 18:11:21 61S6M040_130_0081

＊０１

Ｓ６Ｍ６ＡＡＪＥ３４１５０７０００００ＤＡＡＴ００

2002-2004 models:

13-82

M/T Differential

Component Location Index

BALL BEARING

FINAL DRIVEN GEAR

DIFFERENTIAL CARRIER

BALL BEARING

Replacement, page 13-85

Replacement, page 13-84

Backlash Inspection, page 13-84
Replacement, page 13-84

Replacement, page 13-85
