０４

＊０１

０５

−

−

Dimension

as installed: 3.3

6.0 mm

(0.13

0.24 in.)

13-71

D 34 N·m (3.5 kgf·m, 25 lbf·ft)

A

B

C

5-speed model

C

B

A

C

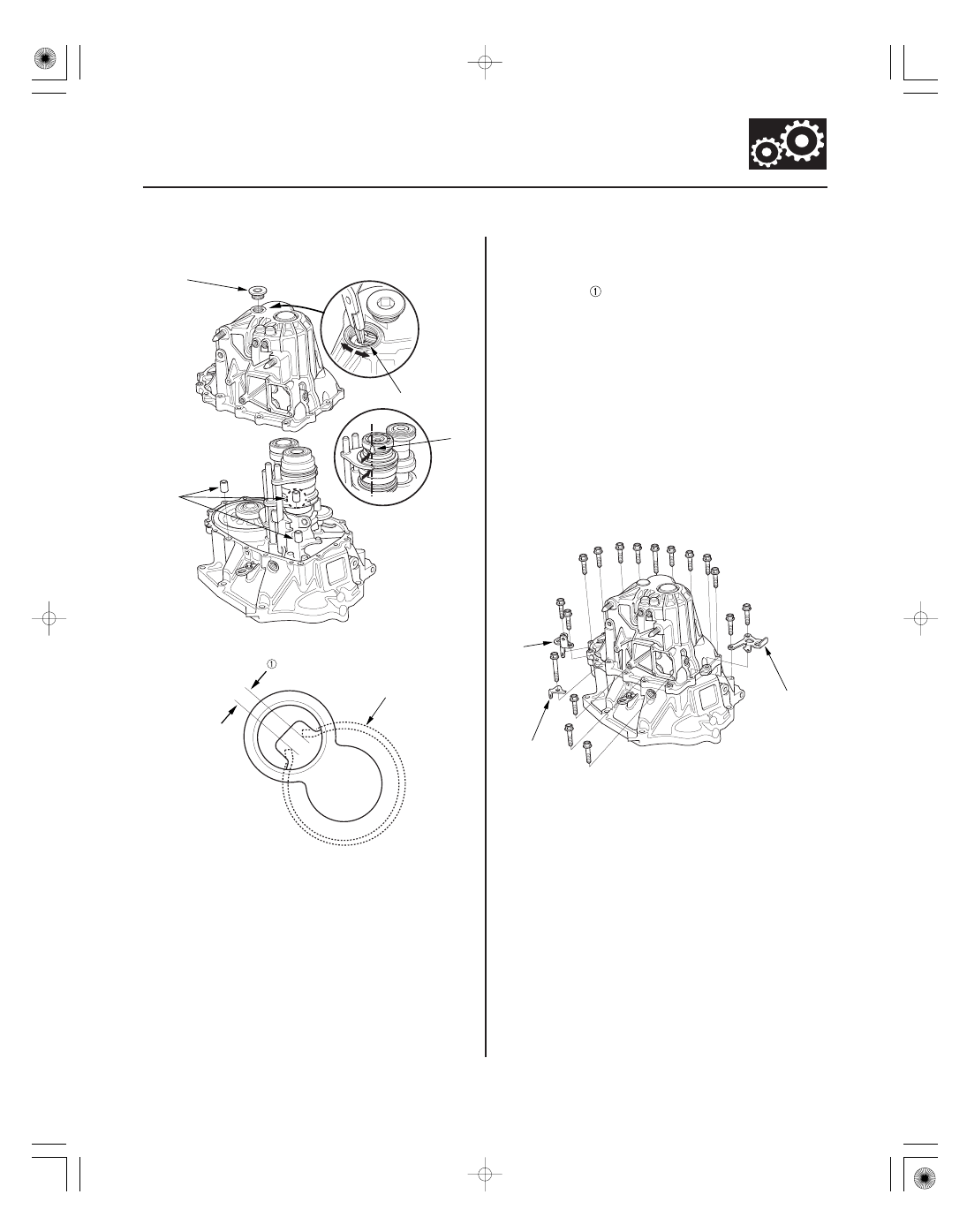

9. Install the 14 x 20 mm dowel pins (A).

10. Set the tapered cone ring (B) as shown (5-speed

model). Place the transmission housing over the
clutch housing, being careful to line up the shafts.

11. Lower the transmission housing the rest of the way

as you expand the 72 mm snap ring (C). Release
the snap ring so it seats in the groove of the
countershaft bearing.

12. Make sure the 72 mm snap ring is securely seated

in the groove of the countershaft bearing.

13. Apply liquid gasket (P/N 08718-0001 or 08718-0002)

to the threads of the 32 mm sealing cap (D), and
install it on the transmission housing.

NOTE: Do not install the 32 mm sealing cap if too
much time has passed after applying the liquid
gasket (for P/N 08718-0002, no more than
4 minutes, for all others, no more than 5 minutes).
Instead, remove the old residue and reapply the
riquid gasket.

14. Install the harness bracket (A) (6-speed model), the

transmission hanger A (B), the transmission hanger
B (C), and the 8 mm flange bolts, finger-tight.

(cont’d)

05/06/27 18:11:00 61S6M040_130_0071

０６

０５

０４

０８

8 x 1.25 mm
27 N·m (2.8 kg·m, 20 lbf·ft)

13-72

Manual Transmission

Transmission Reassembly (cont’d)

Liquid gasket

D
39 N·m
(4.0 kgf·m,
29 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A

B

A

C

B
44 N·m
(4.5 kgf·m,
33 lbf·ft)

C
44 N·m (4.5 kgf·m, 33 lbf·ft)

A
39 N·m
(4.0 kgf·m,
33 lbf·ft)

15. Tighten the 8 mm flange bolts in a crisscross

pattern in several steps.

16. Remove any dirt and oil from the change lever

cover sealing surface. Apply liquid gasket (P/N
08718-0001 or 08718-0002) to the sealing surface.

NOTE: Do not install the change lever cover if too
much time has passed after applying the liquid
gasket (for P/N 08718-0002, no more than
4 minutes, for all others, no more than 5 minutes).
Instead, remove the old residue and reapply the
liquid gasket.

17. Install the 8 x 14 mm dowel pins (A), the change

lever assembly (B), and the clutch line clip bracket
(C).

18. Apply liquid gasket (P/N 08718-0001 or 08718-0002)

to the threads of the interlock bolt (D), and install it
on the transmission housing.

NOTE: Do not install the interlock bolt if too much
time has passed after applying the liquid gasket
(for P/N 08718-0002, no more than 4 minutes, for all
others, no more than 5 minutes). Instead, remove
the old residue and reapply the riquid gasket.

19. 2002-2004 models: Install the drain plug (A), the

filler plug (B), and the 10 mm flange bolt (C) with
new washers.

05/06/27 18:11:01 61S6M040_130_0072

０２

＊０２

１０

０３

13-73

D

F

E

A
39 N·m
(4.0 kgf·m, 29 lbf·ft)

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

C
44 N·m
(4.5 kgf·m, 33 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

A
22 N·m
(2.2 kgf·m, 16 lbf·ft)

B
29 N·m (3.0 kgf·m, 22 lbf·ft)

A

B

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

B

A
44 N·m
(4.5 kgf·m, 33 lbf·ft)

20. 2005-2006 models: Install the drain plug (A), the

filler plug (B), the 10 mm flange bolt (C), the output
shaft (countershaft) speed sensor (D), the plain
washer (5-speed model) (E), and the new O-ring (F).

21. Install the detent bolts (A), the springs, and the

steel balls with new washers.

22. Apply liquid gasket (P/N 08718-0001 or 08718-0002)

to the threads of the back-up light switch (B), and
install it on the transmission housing.

NOTE: Do not install the back-up light switch if too
much time has passed after applying the liquid
gasket (for P/N 08718-0002, no more than
4 minutes, for all others, no more than 5 minutes).
Instead, remove the old residue and reapply the
riquid gasket.

23. 2002-2004 models: Install the vehicle speed sensor

(VSS) (A) and the O-ring (B).

24. 2005-2006 models: Install the 20 mm bolt (A) and

the new 20 mm washer (B).

05/06/27 18:11:02 61S6M040_130_0073

＊０１

Ｓ６Ｍ６Ａ０１Ｅ３４１５０３３９１２２ＫＢＡＴ００

13-74

Manual Transmission

Gearshift Mechanism Replacement

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

SHIFT LEVER KNOB
8 N·m (0.8 kgf·m, 5.8 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

SHIFT CABLE CLIP

COTTER PINS

SHIFT LEVER HOUSING

SHIFT CABLE

(P/N 08798-9002)

COTTER PIN

COTTER PIN

(P/N 08798-9002)

SELECT LOCK PIN

WASHER

(P/N 08798-9002)

(P/N 08C30-B0234M)

(P/N 08C30-B0234M)

Rotate the shift
cable toward the
opening.

Replace.

Remove the shift
cable from the shift
lever bracket.

Replace.

Replace.

Replace.

05/06/27 18:11:03 61S6M040_130_0074
