Acura RSX Honda Integra. Manual - part 199

１９

０４

０５

13-11

B

A

C

D

B

A

E

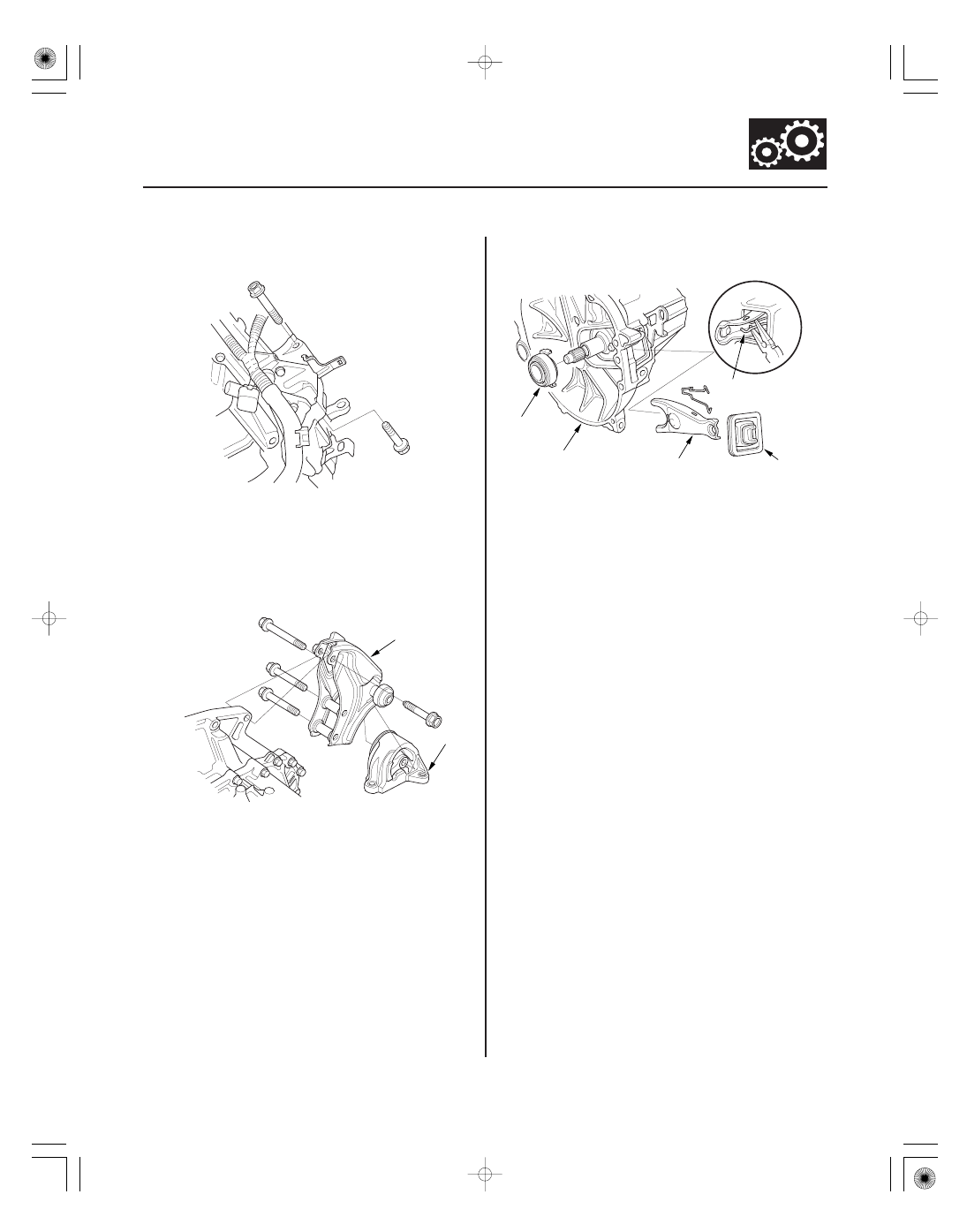

32. 6-speed model: Remove the two front transmission

mounting bolts.

33. Pull the transmission away from the engine until

the transmission mainshaft clears the clutch
pressure plate, then lower the transmission on the
transmission jack.

34. Remove the transmission rear mount (A) and the

transmission rear mount bracket (B).

35. Remove the release fork boot (A) from the clutch

housing (B).

36. Remove the release fork (C) from the clutch

housing by squeezing the release fork set spring (D)
with pliers. Remove the release bearing (E).

05/06/27 18:09:15 61S6M040_130_0011

＊０１

＊０２

０１

０２

Ｓ６Ｍ６Ａ０１Ｅ３４１５０１０００００ＫＣＡＴ００

−

−

−

−

−

−

Special Tools Required

13-12

Manual Transmission

Transmission Installation

B
0.4

1.0 g

(0.01

0.04 oz)

1.0

0.6 g

(0.04

0.06 oz)

A

C

0.4

1.0 g (0.01

0.04 oz)

12 x 1.25 mm
64 N·m (6.5 kgf·m,
47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m,
47 lbf·ft)

B

A

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 9 lbf·ft)

A

B

• Engine hanger adapter EQS00BRSX0
• Engine support hanger, A & Reds AAR-T-12566
• Subframe adapter EQS02C000011

Available through the Honda Tool and Equipment
Program 1-888-424-6857.

1. Make sure the two dowel pins are installed in the

clutch housing.

2. Apply super high temp urea grease (P/N 08798-

9002) to the release fork (A) and the release bearing
(B). Install the release fork, the release bearing, and
the boot (C).

3. Install the transmission rear mount bracket (A) and

the transmission rear mount (B).

4. Place the transmission on the transmission jack,

and raise it to the engine level.

5. 6-speed model: Install the two front transmission

mounting bolts.

6. 6-speed model: Install the intake manifold bracket

(A), then install the harness bracket (B).

Replace.

Replace.

05/06/27 18:09:16 61S6M040_130_0012

０３

０３

＊０３

０５

０６

5-speed model: Four lower bolts

6-speed model: Two rear and two lower bolts

5-speed model:

6-speed model:

13-13

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

12 x 1.25 mm
64 N·m
(6.5 kgf·m, 47 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m, 9 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 9 lbf·ft)

7. Install the transmission mounting bolts.

8. Install the front engine mount.

9. Install the clutch cover.

(cont’d)

Replace.

Replace.

05/06/27 18:09:17 61S6M040_130_0013

０４

＊０９

＊０４

０７

13-14

Manual Transmission

Transmission Installation (cont’d)

EQS02C000011

B

A

14 x 1.5 mm
103 N·m
(10.5 kgf·m,
76 lbf·ft)

14 x 1.5 mm
103 N·m
(10.5 kgf·m,
76 lbf·ft)

B

Other models

2005-2006
6-speed models

10 x 1.25 mm
59 N·m (6.0 kgf·m,
43 lbf·ft)

10 x 1.25 mm
59 N·m (6.0 kgf·m,
43 lbf·ft)

12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

10. Support the front suspension subframe with the

subframe adapter and a jack.

11. Install the front suspension subframe (A) in its

original position by aligning it with the marks (B)
you made in the removal procedure.

12. Install the three rear mounting bolts for the

transmission rear mount.

13. Install the front engine mount bracket mounting

bolt.

Replace.

Replace.

Replace.

Replace.

Replace.

05/06/27 18:09:18 61S6M040_130_0014
