How to Troubleshoot Circuits at the ECM

Special Tools Required

13-3

General Troubleshooting Information

A

B

C

07SAZ-001000A

Backprobe set 07SAZ-001000A (2 required)

1. Remove the passenger’s dashboard lower cover

(see page 20-67).

2. Connect the backprobe adapters (A) to the stacking

patch cords (B), and connect the cords to a digital
multimeter (C).

3. Using the wire insulation as a guide for the

contoured tip of the backprobe adapter, gently slide
the tip into the connector from the wire side until it
touches the end of the wire terminal.

05/06/27 18:09:09 61S6M040_130_0003

０１

０１

Ｓ６Ｍ６Ａ０１Ｅ３４１０００４１７０１ＭＤＡＴ００

０１

Ｓ６Ｍ６Ａ０１Ｅ３４１０００１４００１ＦＥＡＴ００

Fluid Capacity

1.5 L (1.6 US qt) at fluid change
1.7 L (1.8 US qt) at overhaul

13-4

13-4

Manual Transmission

Transmission Fluid Inspection and
Replacement

Back-up Light Switch Test

A

B

C

D
39 N·m
(4.0 kgf·m, 29 lbf·ft)

A
44 N·m
(4.5 kgf·m, 33 lbf·ft)

29 N·m
(3.0 kgf·m, 22 lbf·ft)

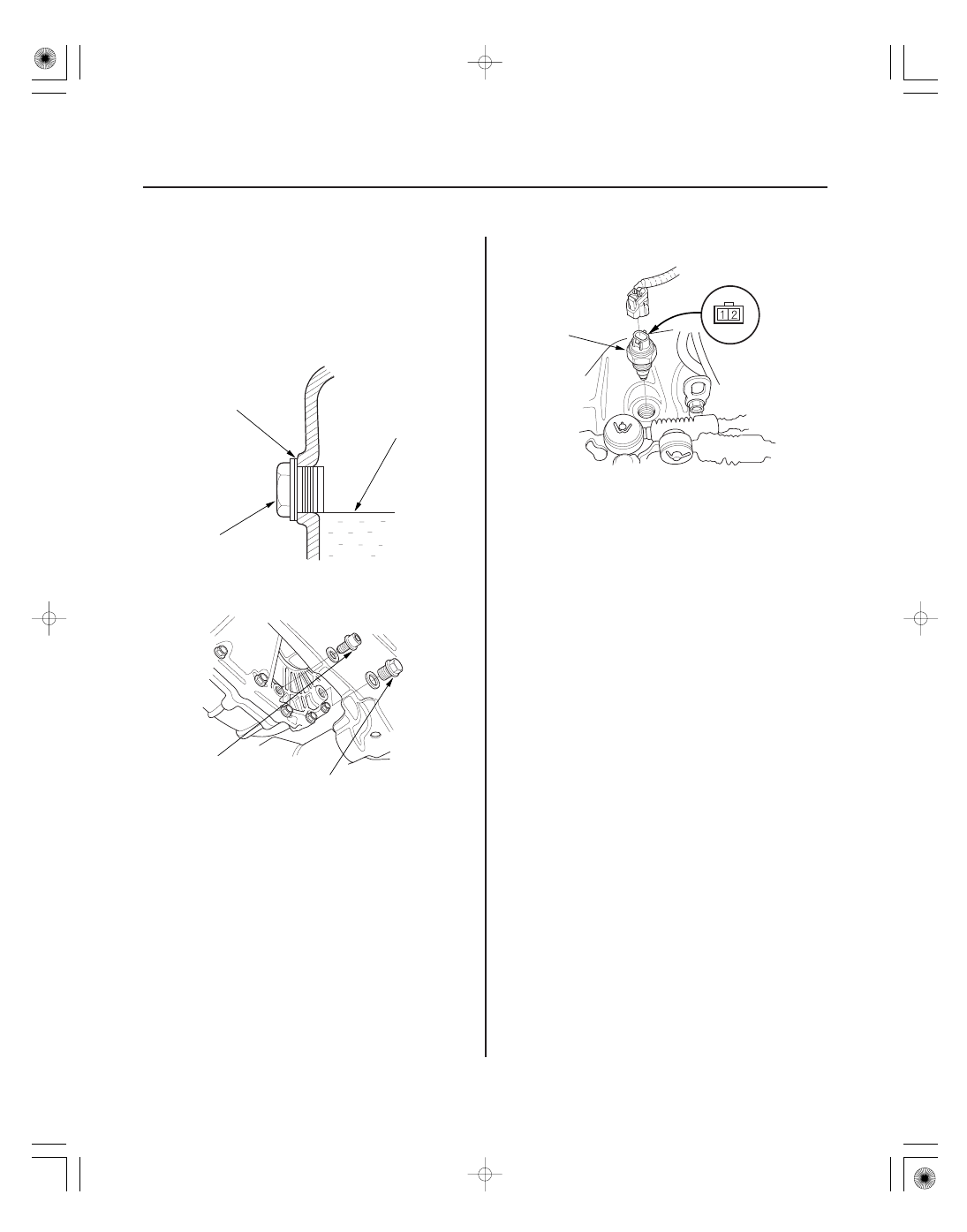

1. Park the vehicle on level ground, and turn the

ignition switch to LOCK (0).

2. Remove the oil filler plug (A) and filler plug washer

(B), check the condition of the fluid, and make sure
it is at the proper level (C).

3. If the fluid is dirty, remove the drain plug (D) and

drain it.

4. Install the drain plug with a new drain plug washer,

and refill the transmission fluid to the proper level.

Always use ACURA Manual Transmission Fluid
(MTF). Using engine oil can cause stiffer shifting
because it does not contain the proper additives.

5. Reinstall the oil filler plug with a new filler plug

washer.

1. Disconnect the back-up light switch connector.

2. Check for continuity between the No. 1 and No. 2

terminals of the back-up light switch 2P connector.
There should be continuity when the shift lever is in
reverse.

3. If necessary, replace the back-up light switch.

Apply liquid gasket (P/N 08718-0001 or 08718-0002)
to threads of the switch, and install the switch on
the transmission housing.

NOTE: Do not install the back-up light switch if too
much time has passed after applying the liquid
gasket (for P/N 08718-0002, no more than
4 minutes, for all others, no more than 5 minutes).
Instead, remove the old residue and reapply the
riquid gusket.

05/06/27 18:09:10 61S6M040_130_0004

０１

０２

０１

Ｓ６Ｍ６Ａ０１Ｅ３４１５０１０００００ＫＡＡＴ００

Special Tools Required

2002-2004 models:

2005-2006 models:

13-5

Transmission Removal

A

B

B

A

C

A

C

D

• Engine hanger adapter EQS00BRSX0
• Engine support hanger, A & Reds AAR-T-12566
• Subframe adapter EQS02C000011

Available through the Honda Tool Equipment
Program 1-888-424-6857.

NOTE: Use fender covers to avoid damaging painted
surfaces.

1. Make sure you have the anti-theft code for the radio,

then write down the customers radio station
presets. Disconnect the negative cable from the
battery first, then disconnect the positive cable
from the battery. Remove the battery.

2. Remove the intake manifold cover (see step 6 on

page 5-2).

3. Remove the air cleaner housing (see step 7 on page

5-2).

4. Remove the intake air duct (see step 8 on page 5-2).

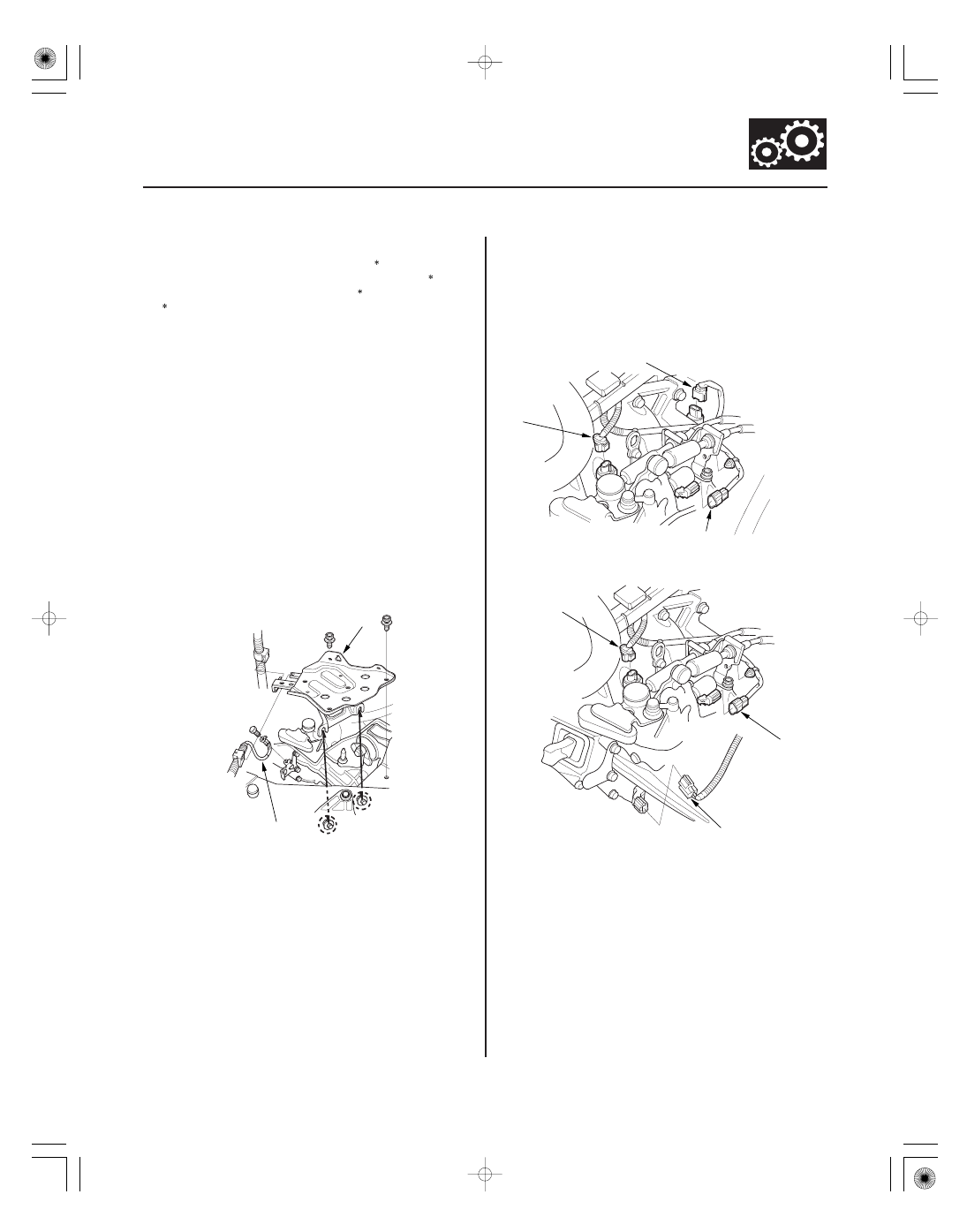

5. Remove the battery base (A).

6. Disconnect the transmission ground cable (B).

7. Disconnect the back-up light switch connector (A),

the vehicle speed sensor (VSS) connector (B), the
reverse lockout solenoid connector (6-speed
model) (C), and the output shaft (countershaft)
speed sensor connector (D).

(cont’d)

05/06/27 18:09:10 61S6M040_130_0005

０３

０４

０５

０２

Other models:

2005-2006 model 6-speed models:

13-6

Manual Transmission

Transmission Removal (cont’d)

A

B

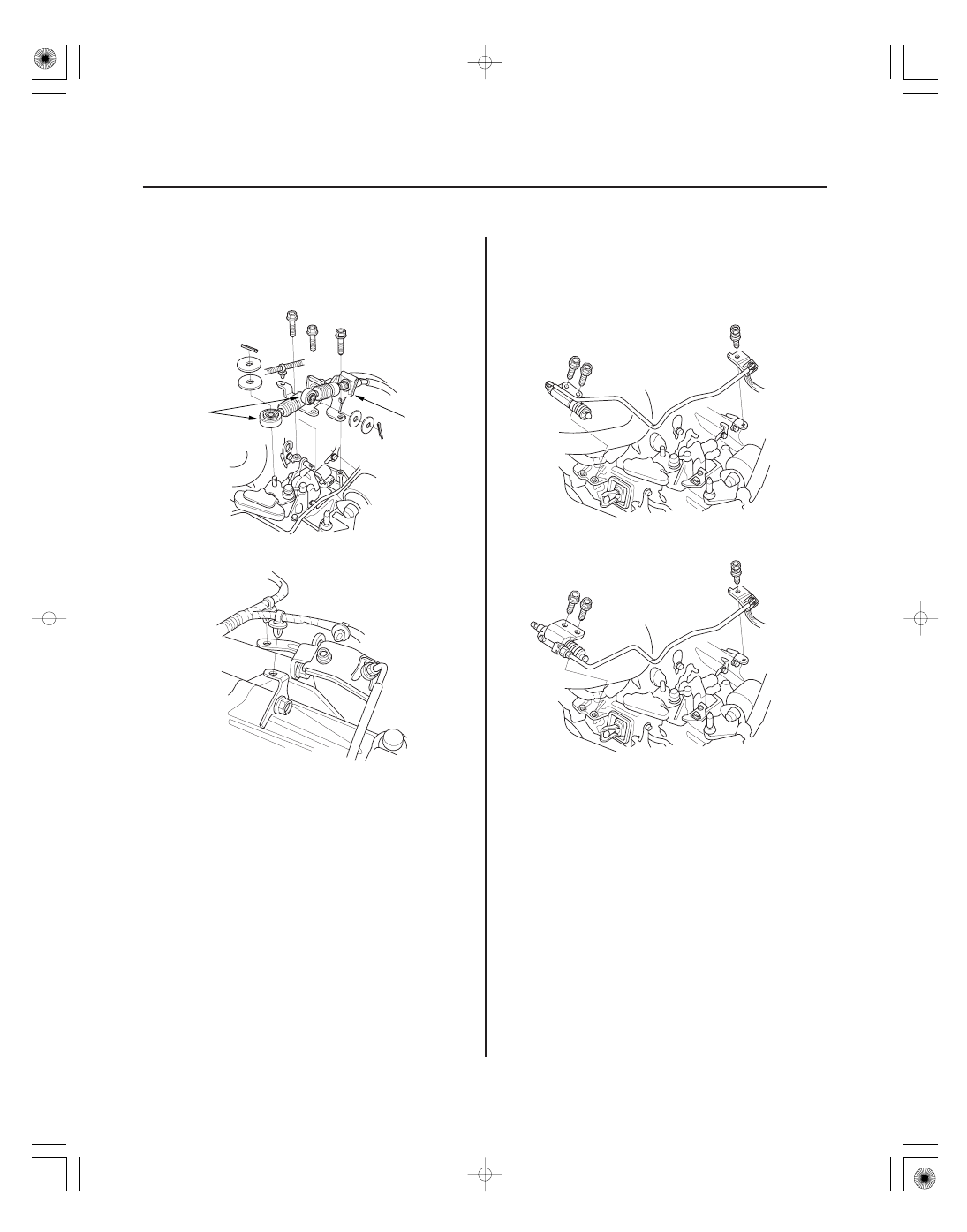

8. Remove the cable bracket (A), then disconnect the

cables (B) from the top of the transmission housing.
Carefully remove both cables and the bracket
together to avoid bending the cables.

9. Remove the harness clips.

10. Carefully remove the slave cylinder without

bending the clutch line. Do not press the clutch
pedal once the slave cylinder has been removed.

05/06/27 18:09:11 61S6M040_130_0006
