Acura RSX Honda Integra. Manual - part 198

２０

２１

０１

０７

13-7

C

A

B

EQS00BRSX0

B

A

C

E

D

EQS00BRSX0

A

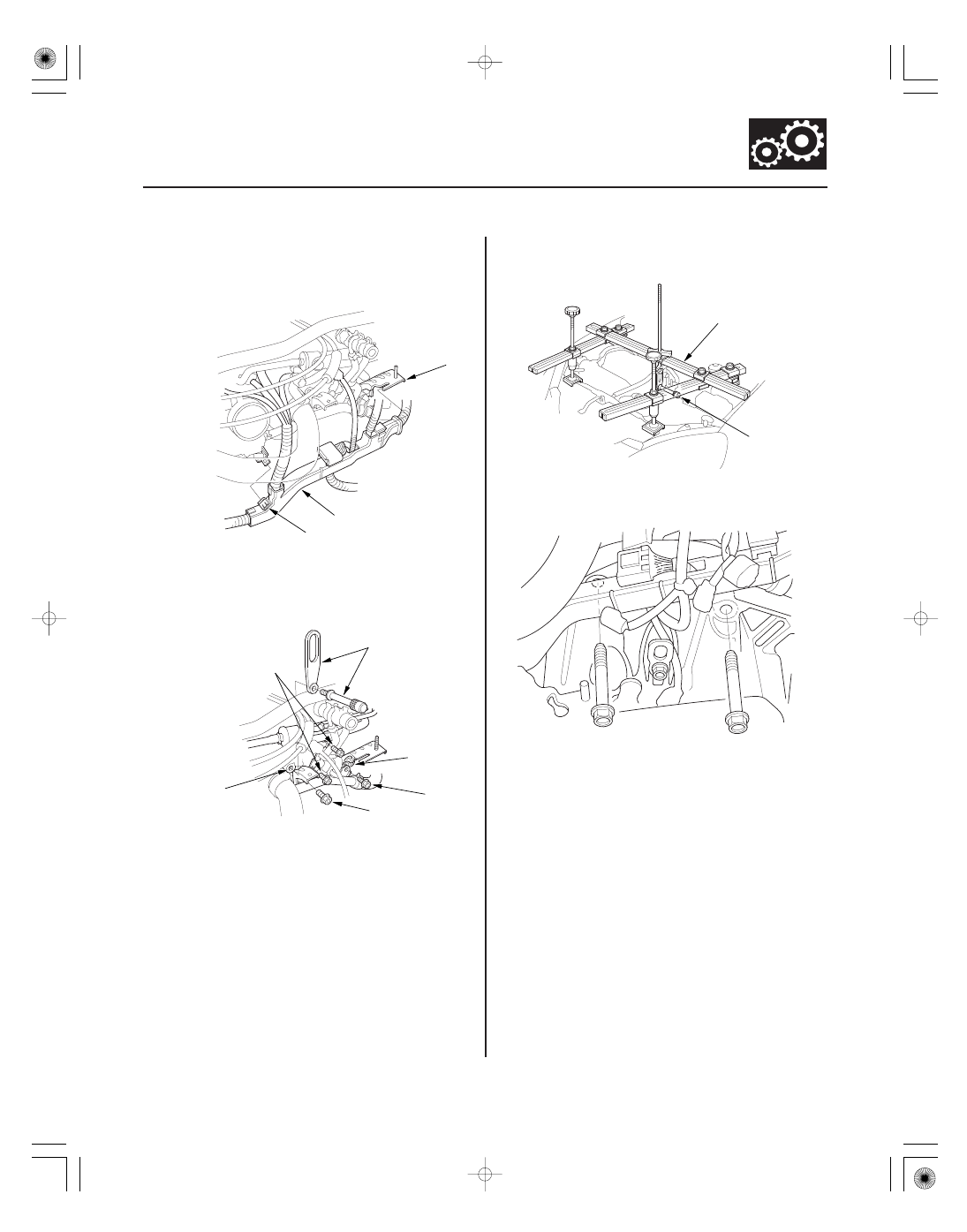

11. Remove the engine wire harness cover (A) by

lifting up on the lock tab (B), then slide the harness
forward off the air cleaner housing mounting
bracket (C).

12. Remove the water pipe mounting bolt (A), and

lower the water pipe slighty. Loosen the air cleaner
housing bracket mounting bolt (B), and remove the
mounting bolt (C).

13. Remove the brake booster and evaporative

emission (EVAP) line bracket mounting bolts (D),
and attach the special tool to the threaded hole (E)
in the cylinder head.

14. Install the engine support hanger (A) to the vehicle,

and attach the hook to the special tool.

15. Remove the two transmission upper mounting

bolts.

(cont’d)

05/06/27 18:09:12 61S6M040_130_0007

０８

＊０１

１４

2002 model:

2003-2006 models:

13-8

Manual Transmission

Transmission Removal (cont’d)

C

B

A

A

B

C

16. Remove the transmission mount bracket (A) and

the transmission mounting bolt (B).

17. Remove the air cleaner bracket (C).

18. Raise the vehicle, and make sure it is securely

supported.

19. Drain the transmission fluid. Reinstall the drain

plug using a new drain plug washer (see page 13-4).

20. Remove the splash shield.

21. Remove the three way catalytic converter (TWC)

assembly (see step 29 on page 5-6).

22. Remove the driveshafts (see page 16-4).

23. Remove the intermediate shaft (see page 16-19).

05/06/27 18:09:13 61S6M040_130_0008

１０

＊０２

０２

＊０３

13-9

Other models

2005-2006
6-speed models

EQS02C000011

C

C

A

B

A

24. Remove the front engine mount bracket mounting

bolt.

25. Remove the three bolts securing the transmission

rear mount.

26. Support the front suspension subframe with the

subframe adapter and a jack.

27. Make reference marks (A) on the front suspension

subframe (B) and mounting bolts (C), then remove
the front suspension subframe.

(cont’d)

05/06/27 18:09:14 61S6M040_130_0009

１４

１５

１６

０３

１７

０３

5-speed model:

6-speed model:

5-speed model: Four lower bolts

6-speed model: Two rear and two lower bolts

13-10

Manual Transmission

Transmission Removal (cont’d)

A

B

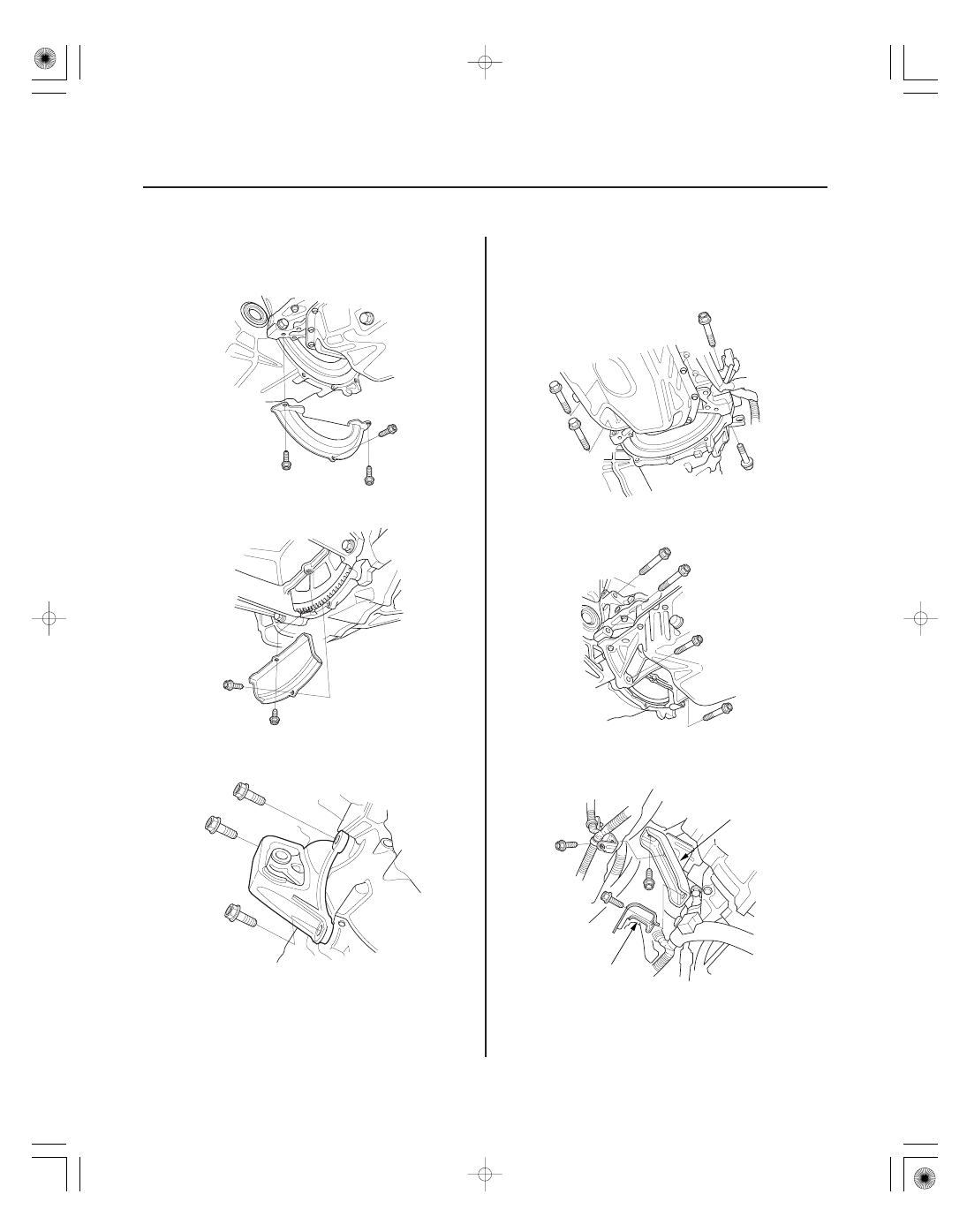

28. Remove the clutch cover.

29. Remove the front engine mount.

30. Place the transmission jack under the transmission,

and remove the transmission mounting bolts.

31. 6-speed model: Remove the harness bracket (A),

then remove the intake manifold bracket (B).

05/06/27 18:09:14 61S6M040_130_0010
