Troubleshooting - '96 - 98 Models

DTC 1-5

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (See page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See Trouble-
shooting Intermittent Failures on page

24-37

.

Check for a short to ground in the driver's airbag inflator:

1. Turn the ignition switch OFF.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the driver's airbag 2P connector from the

cable reel 2P connector.
CAUTION: Do not disconnect the passenger's airbag
connector.

4. Connect the special tool to the cable reel 2P connec-

tor.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

07SAZ-TB4011A

Short to ground in the driver's airbag inflator; replace the
driver's airbag (see page

24-160

).

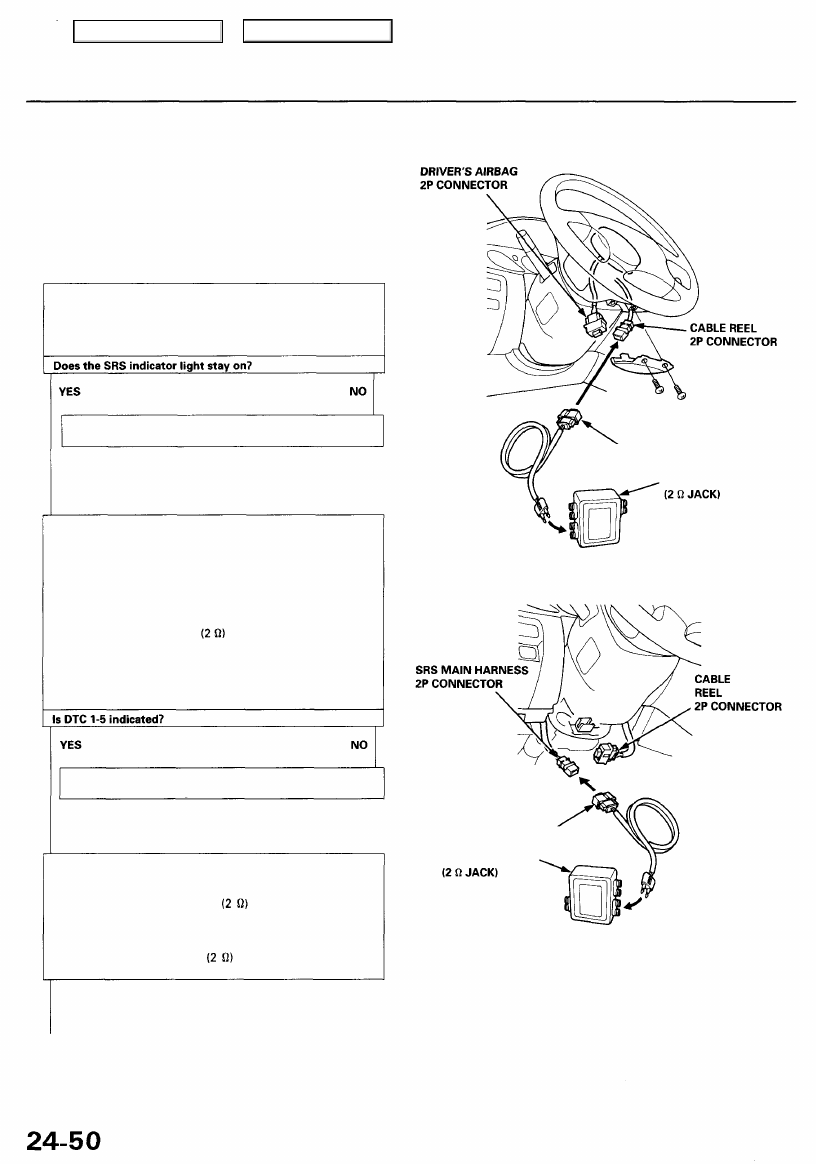

Check for a short to ground in the cable reel:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the special tool from the cable reel 2P

connector.

3. Remove the dashboard lower cover, and disconnect the

cable reel 2P connector from the SRS main harness.

4. Connect the special tool to the SRS main harness

2P connector (cont'd).

07SAZ-TB4011A

To page

 24-51

07TAZ-SZ5011A

07TAZ-SZ5011A

Main Menu

Table of Contents

From page

24-50

Check for a short to ground in the cable reel (cont'd):
5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

 24-37

).

7. Read the DTC (see page

24-35

).

Short to ground in the cable reel; replace the cable reel
(see page

24-176

).

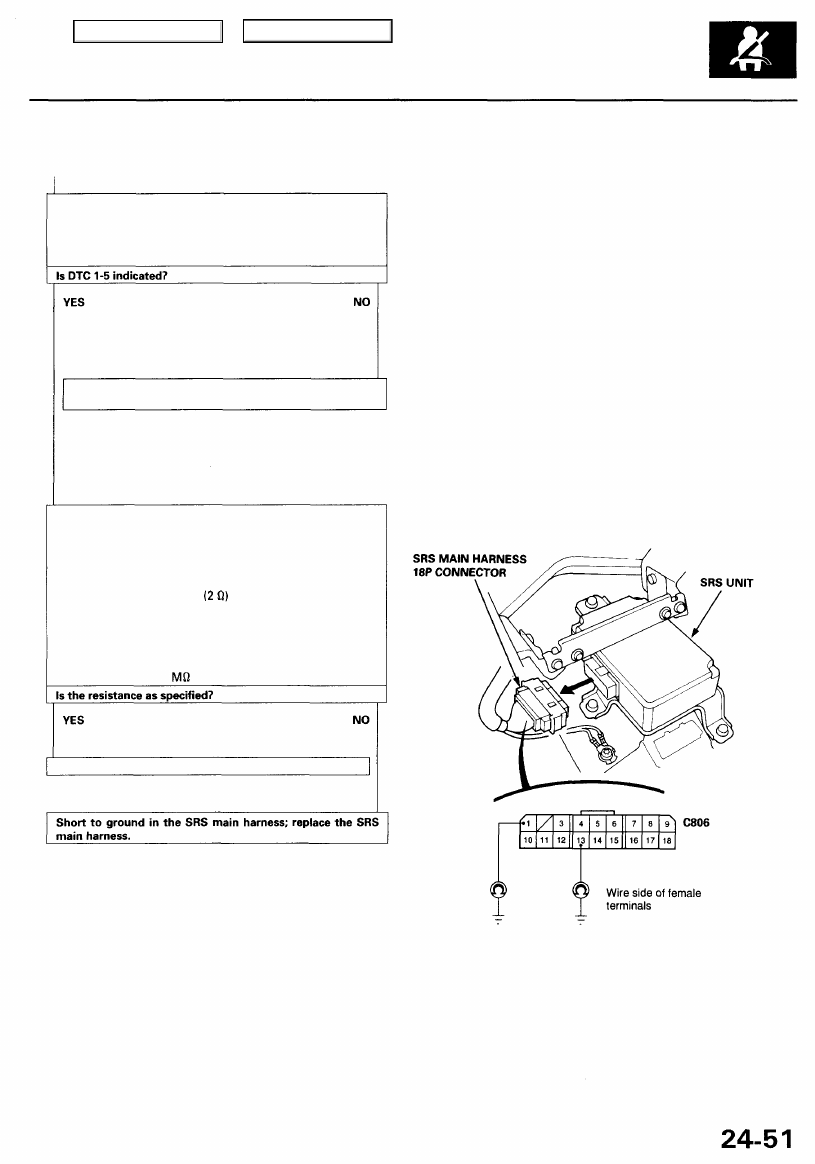

Check for a short to ground in the SRS main harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the front passenger's airbag connector, then

disconnect the driver's and front passenger's seat belt
tensioner connectors (see page

24-33

).

3 Remove the special tool from the SRS main harness

2P connector.

4. Check resistance between the No. 1 terminal of the SRS

main harness 18P connector and ground, and between

the No. 13 terminal of the SRS main harness 18P connec-
tor and ground.
There should be 1 or more.

Faulty SRS unit; replace the SRS unit (see page

24-181

).

Main Menu

Table of Contents

Troubleshooting - '96 - 98 Models

DTC 2-1 and DTC 2-2

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See Trouble-
shooting Intermittent Failures on page

24-37

.

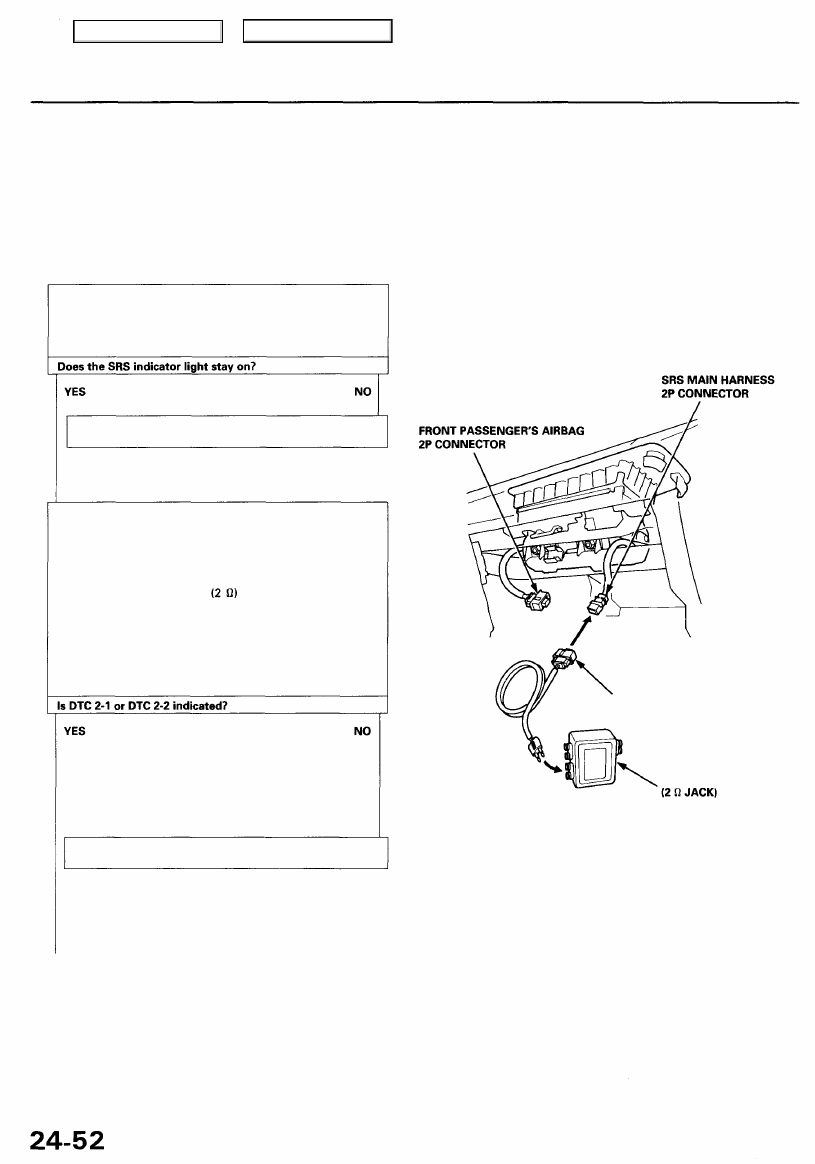

Check for an open in the passenger's airbag inflator:

1. Turn the ignition switch OFF.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the front passenger's airbag connector from

the SRS main harness (see page

24-33

).

4. Connect the special tool to the SRS main harness

2P connector.
CAUTION: Do not disconnect the driver's airbag connec-

tor.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

Open or increased resistance in the passenger's airbag
inflator; replace the passenger's airbag (see page

24-160

).

To page

24-53

07TAZ-SZ5011A

07SAZ-TB4011A

Main Menu

Table of Contents

From page

24-52

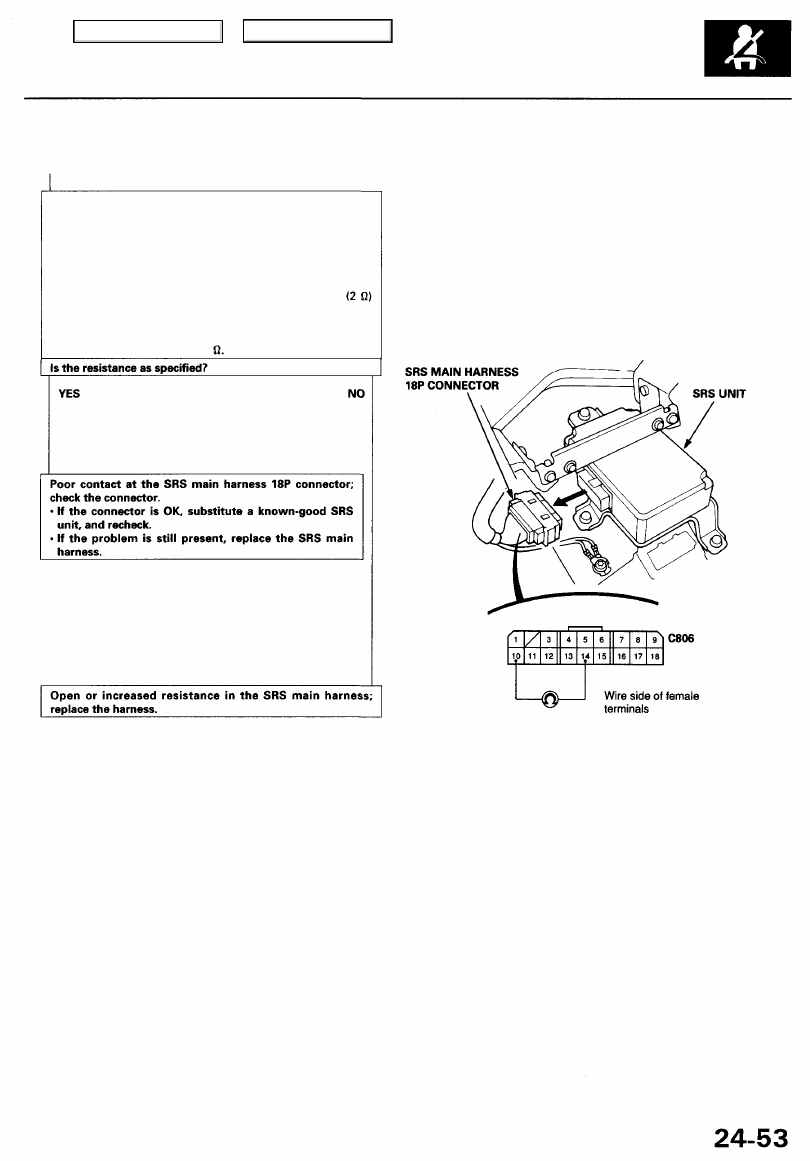

Check for an open in the SRS main harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the driver's airbag connector, then discon-

nect the driver's and front passenger's seat belt tension-
er connectors (see page

24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit. Do not disconnect the special tool
from the SRS main harness 2P connector.

4. Check resistance between the No. 10 terminal and No. 14

terminal of the SRS main harness 18P connector. There
should be approx. 2.0 - 3.0

Main Menu

Table of Contents
