DTC 2-3

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Troubleshooting - '96 - 98 Models

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See Trouble-
shooting Intermittent Failures on page

24-37

.

07TAZ-SZ5011A

07SAZ-TB4011A

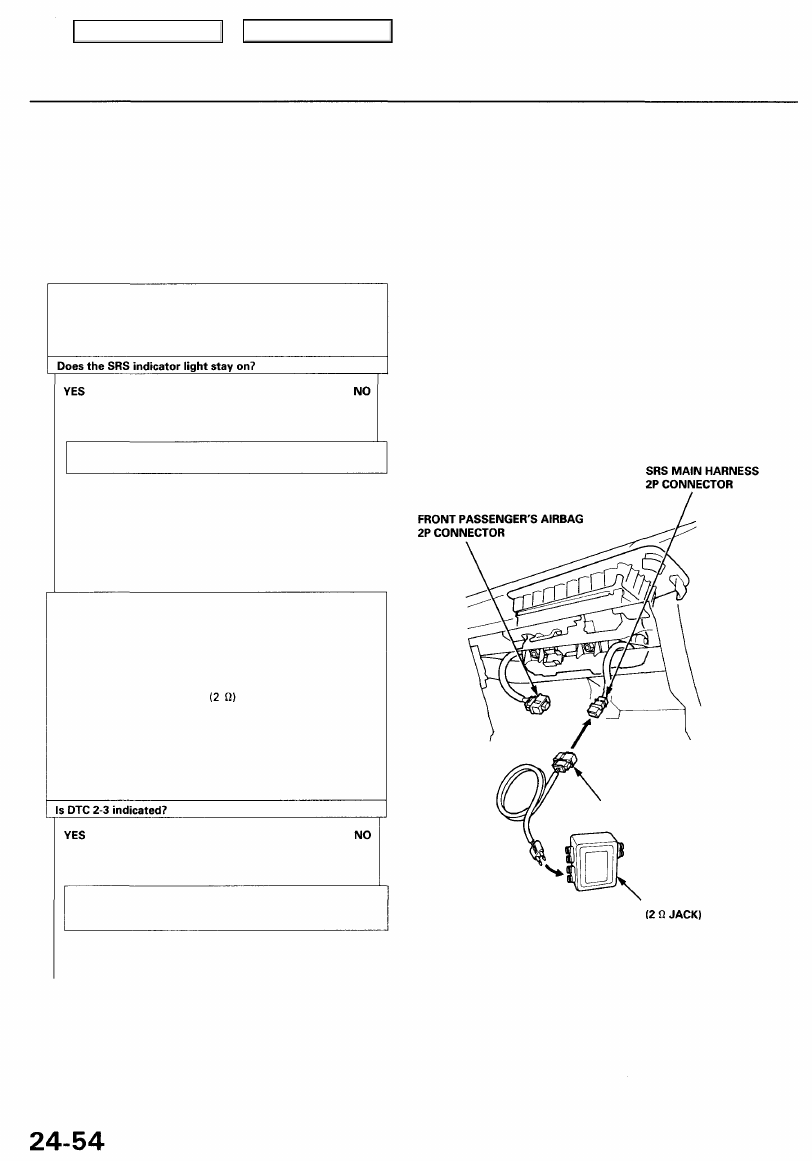

Check for a short to another wire or decreased resistance in
the passenger's airbag inflator:

1. Turn the ignition switch OFF.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the front passenger's airbag 2P connector

from the SRS main harness (see page

24-33

).

4. Connect the special tool to the SRS main harness

2P connector.
CAUTION: Do not disconnect the driver's airbag connec-
tor.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

Short to another wire or decreased resistance in the pas-
senger's airbag inflator; replace the passenger's airbag

(see  page

 24-160

).

To page

24-55

Main Menu

Table of Contents

From page

24-54

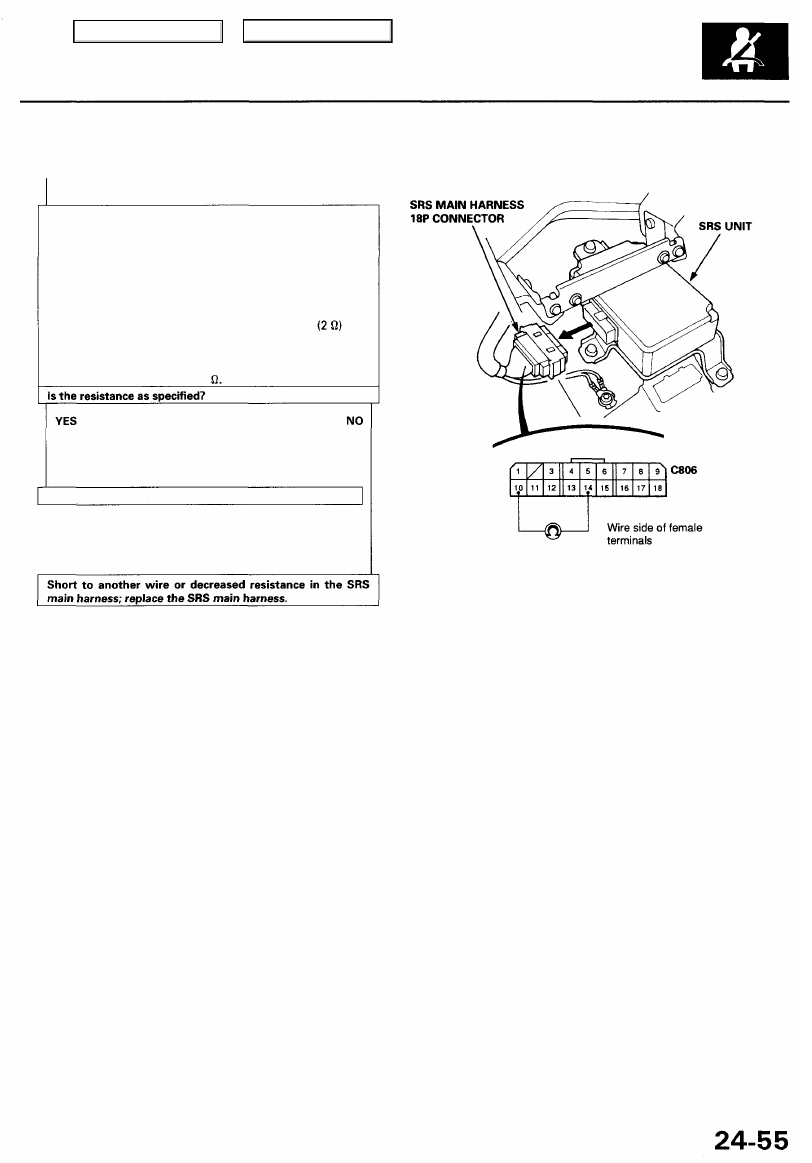

Check for a short to another wire or decreased resistance in
the SRS main harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the driver's airbag connector, then discon-

nect the driver's and front passenger's seat belt tension-
er connectors (see page

24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit. Do not disconnect the special tool from
the SRS main harness 2P connector.

4. Check resistance between the No. 10 terminal and No. 14

terminal of the SRS main harness 18P connector. There
should be approx. 2.0 - 3.0

Faulty SRS unit; replace the SRS unit (see page

24-181

).

Main Menu

Table of Contents

Troubleshooting - '96 - 98 Models

DTC 2-4

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS indi-

cator light comes on for about 6 seconds and then goes off.

Intermittent failure, system is OK at this time. See Trouble-
shooting Intermittent Failures on page

24-37

.

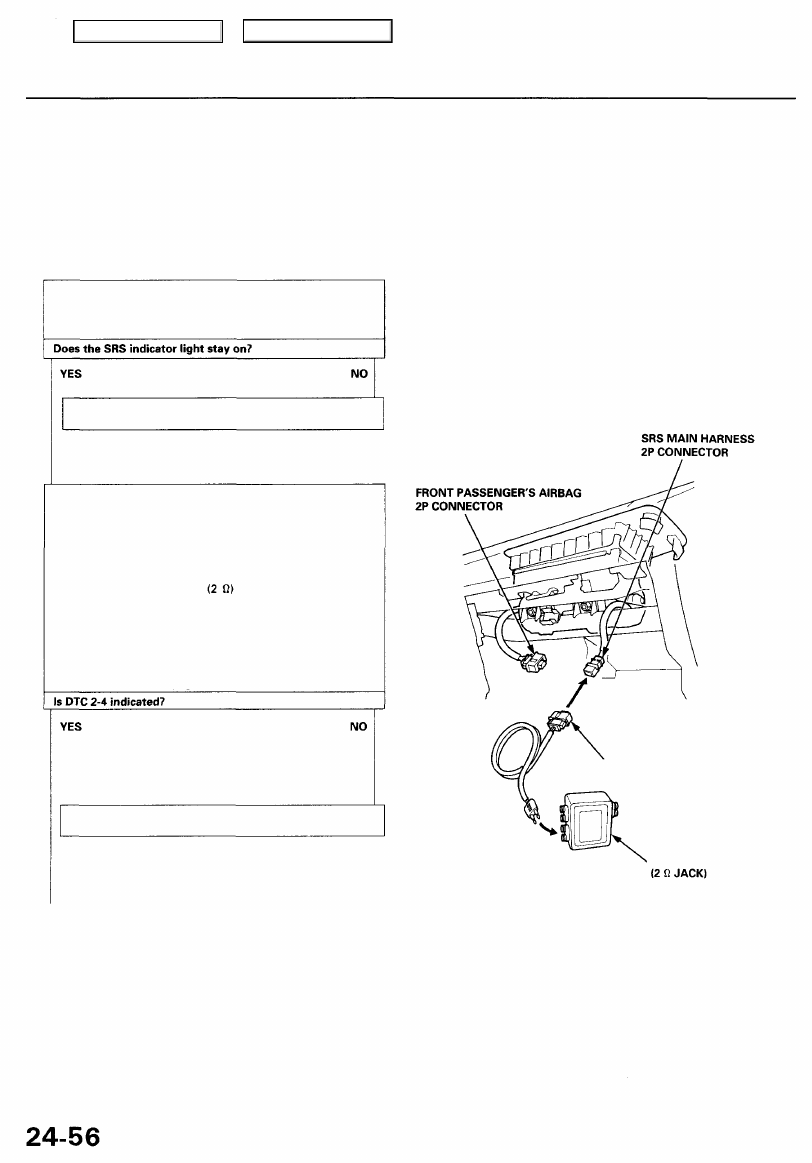

Check for a short to power in the passenger's airbag infla-

tor:

1. Turn the ignition switch OFF.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the front passenger's airbag 2P connector

from the SRS main harness (see page

24-33

).

4. Connect the special tool to the SRS main harness

2P connector.
CAUTION: Do not disconnect the driver's airbag connec-
tor.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

Short to power in the passenger's airbag inflator; replace
the passenger's airbag (see page

24-160

).

To page

24-57

07SAZ-TB4011A

07TAZ-SZ5011A

Main Menu

Table of Contents

From page

24-56

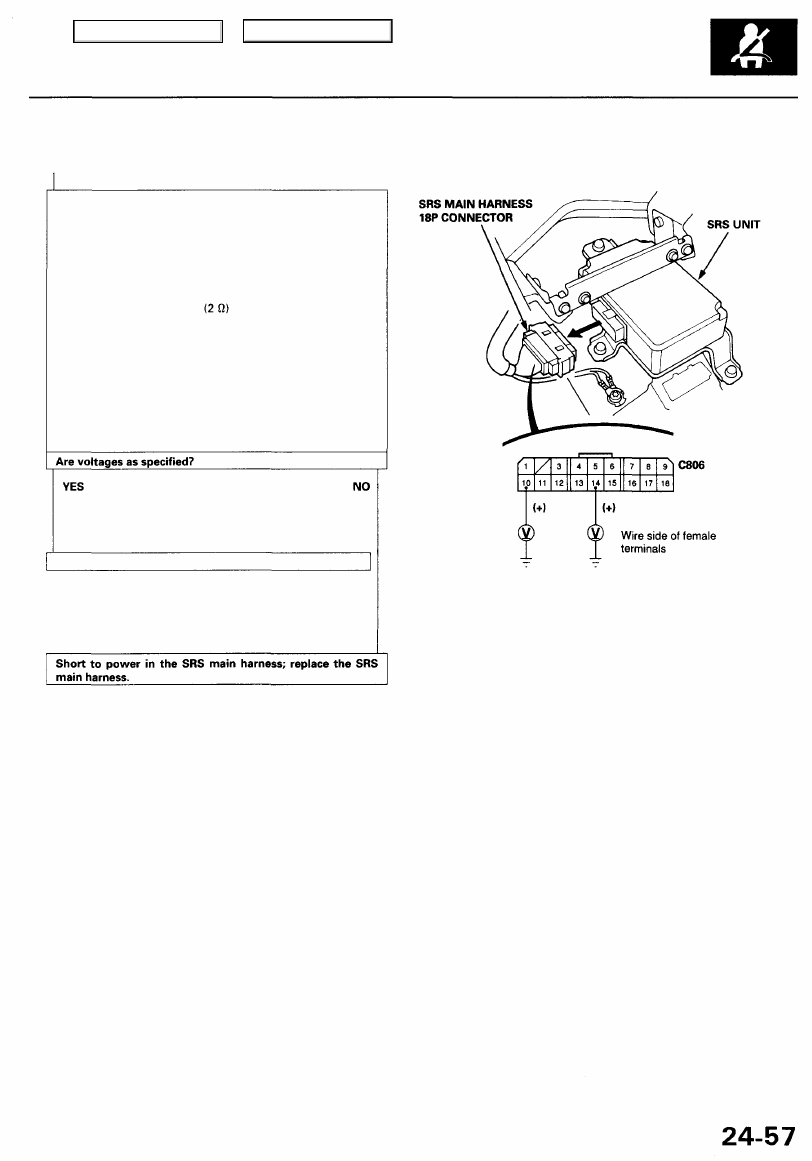

Check for a short to power in the SRS main harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the driver's airbag connector, then discon-

nect the driver's and front passenger's seat belt tension-

er connectors (see page

24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit.

4. Remove the special tool from the SRS main harness

2P connector.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Connect a voltmeter between the No. 10 (+) terminal of

SRS main harness 18P connector and ground.

7. Turn the ignition switch ON (II), and measure voltage.

There should be 0.5 V or less.

8. Connect a voltmeter between the No. 14 (+) terminal of

the SRS main harness 18P connector and ground, and

measure voltage. There should be 0.5 V or less.

Faulty SRS unit; replace the SRS unit (see page

24-181

).
