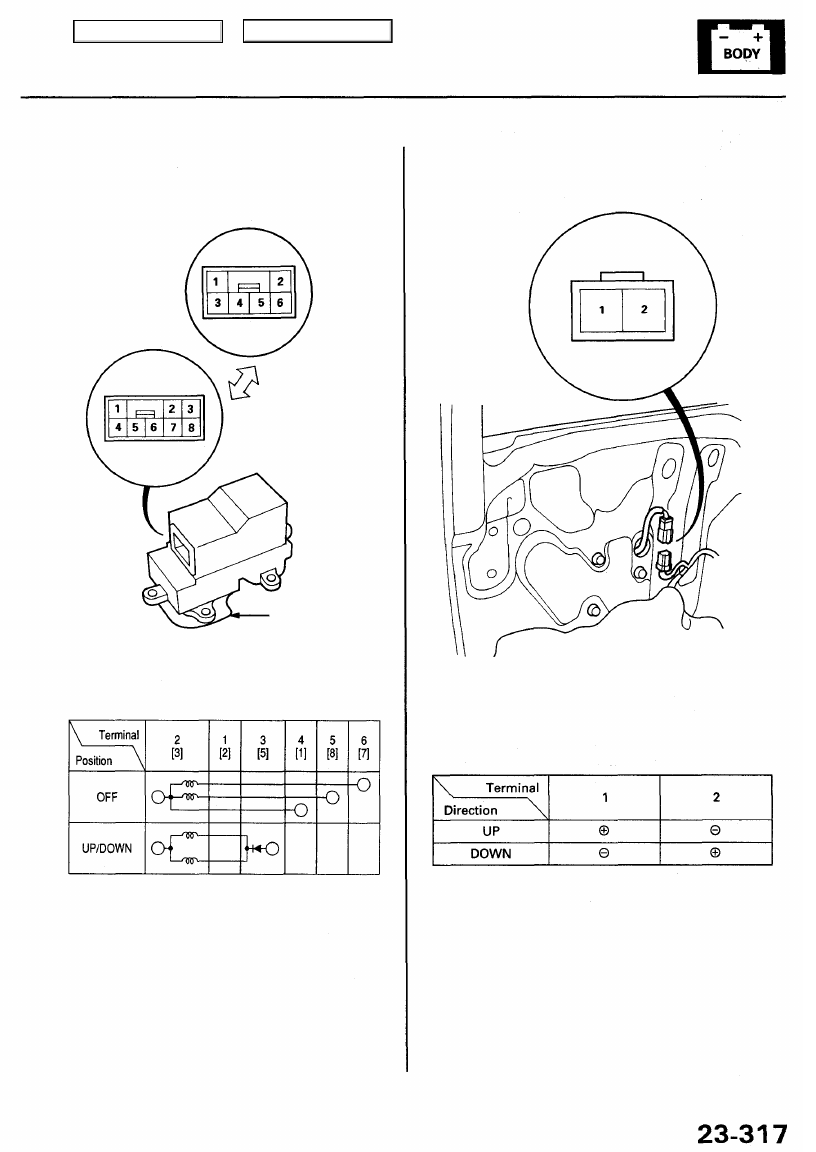

Passenger's Window Switch Test

1. Remove the passenger's window switch (see

section 20

).

'96 - 97 models:

'98 - 01 models

Passenger's Window Motor Test

1. Remove the passenger's door panel (see

section 20

).

2. Disconnect the 2P connector from the window motor.

Terminal side of

male terminals

3. Check window motor operation by connecting power

and ground according to the table.

CAUTION: When the motor stops running, discon-
nect one lead immediately.

4. If the motor does not run or fails to run smoothly,

replace it.

3. Check for continuity between the No. 4 and No. 6

terminals. ('98-01 models)
There should be continuity.

If there is no continuity, check the indicator light
bulb.

[ ]: '98-01 models

2. Check for continuity between the terminals in each

switch position according to the table.

PASSENGER'S
WINDOW SWITCH

Main Menu

Table of Contents

Power Windows

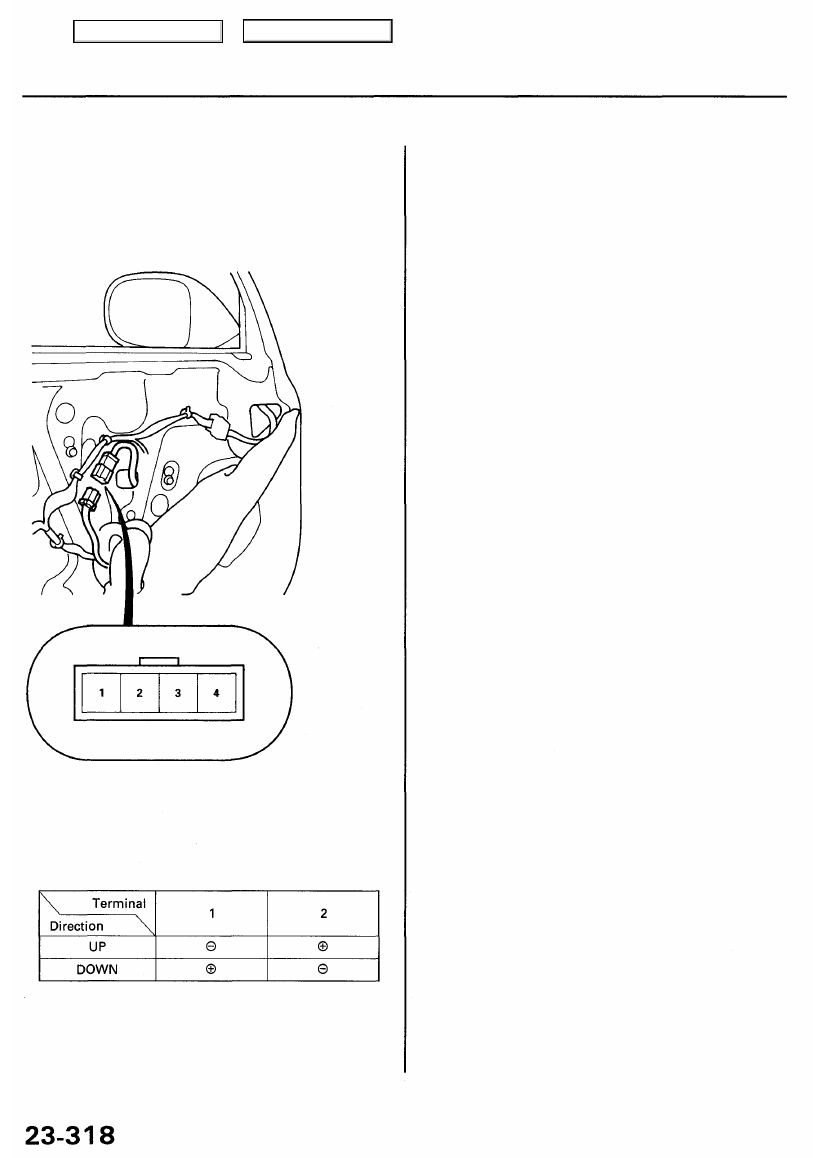

Driver's Window Motor Test

Motor Test:

1. Remove the driver's door panel (see

section 20

).

2. Disconnect the 4P connector from the window motor.

Terminal side of
male terminals

3. Test the motor in each direction by connecting bat-

tery power and ground according to the table.

CAUTION: When the motor stops running, discon-
nect one lead immediately.

4. If the motor does not run or fails to run smoothly,

replace it.

Pulser Test:

5. Connect the test leads of an analog ohmmeter to

the No. 3 and No. 4 terminals.

6. Run the motor by connecting power and ground to

the No. 1 and No. 2 terminals. The ohmmeter nee-

dle should move back and forth alternately.

Main Menu

Table of Contents

Wiper/Washer

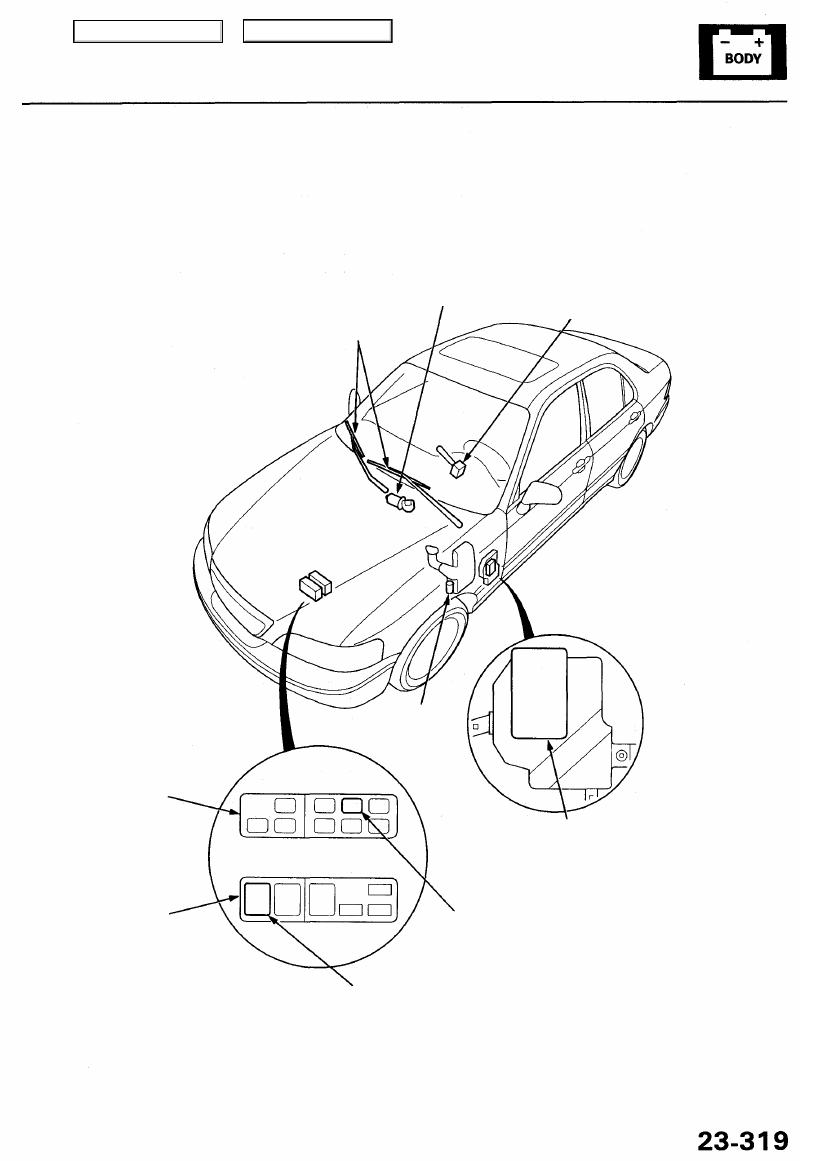

Component Location Index

SRS components are located in this area. Review the SRS component locations, precautions, and procedures in the SRS
(

section 24

) before performing repairs or service.

WINDSHIELD WIPER MOTOR
Test, page

23-328

WIPER/WASHER SWITCH*
Test, page

 23-327

Replacement, page

23-329

WINDSHIELD WIPER ARMS/BLADES

UNDER HOOD
RELAY BOX C

UNDER HOOD
RELAY BOX A

INTERMITTENT

WIPER CIRCUIT

(In the multiplex control unit (driver's))
Input Test, page

23-325

WINDSHIELD
WIPER MOTOR
RELAY
Test, page

23-68

*: You can also test the switch by using the self-diagnosis function (mode 2). (See page

23-252

.)

WINDSHIELD
WASHER
MOTOR
Test, page

23-328

WINDSHIELD
WIPER
INTERMITTENT
RELAY
Test, page

23-69

Main Menu

Table of Contents

Wiper/Washer

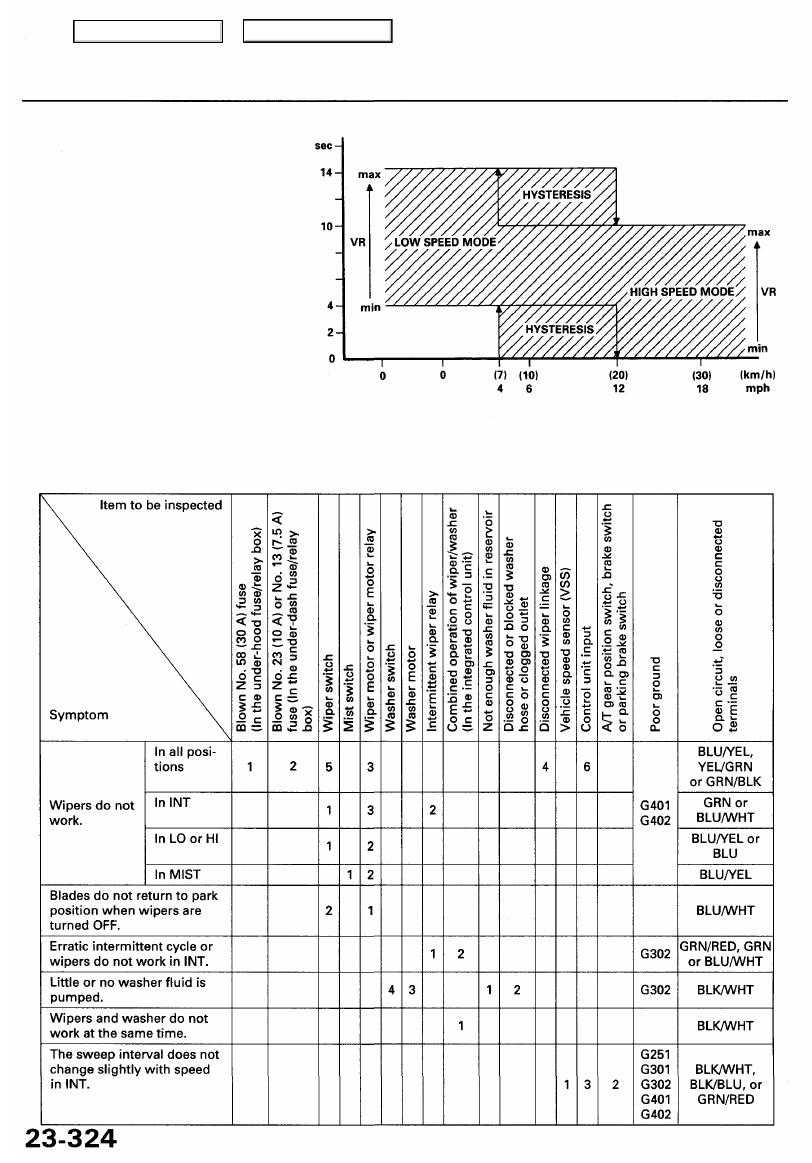

• In intermittent, the wipers operate

every few seconds. The sweep inter-
val will change slightly with speed;
getting shorter as you drive faster.

• If you turn the INT TIME ring to the

shortest delay, the wipers will
change from intermittent to low
speed operation when vehicle
speed exceeds 12mph (20 km/h).

Troubleshooting

NOTE:
• Before testing, go to the Troubleshooting Guide (see page

23-244

). Be sure to go through self-daignosis function

modes 1 and 2 (see pages

23-248

 and

23-252

).

• The numbers in the table show the troubleshooting sequence.
