*1: '96-97 models
*2: '98 - 00 models

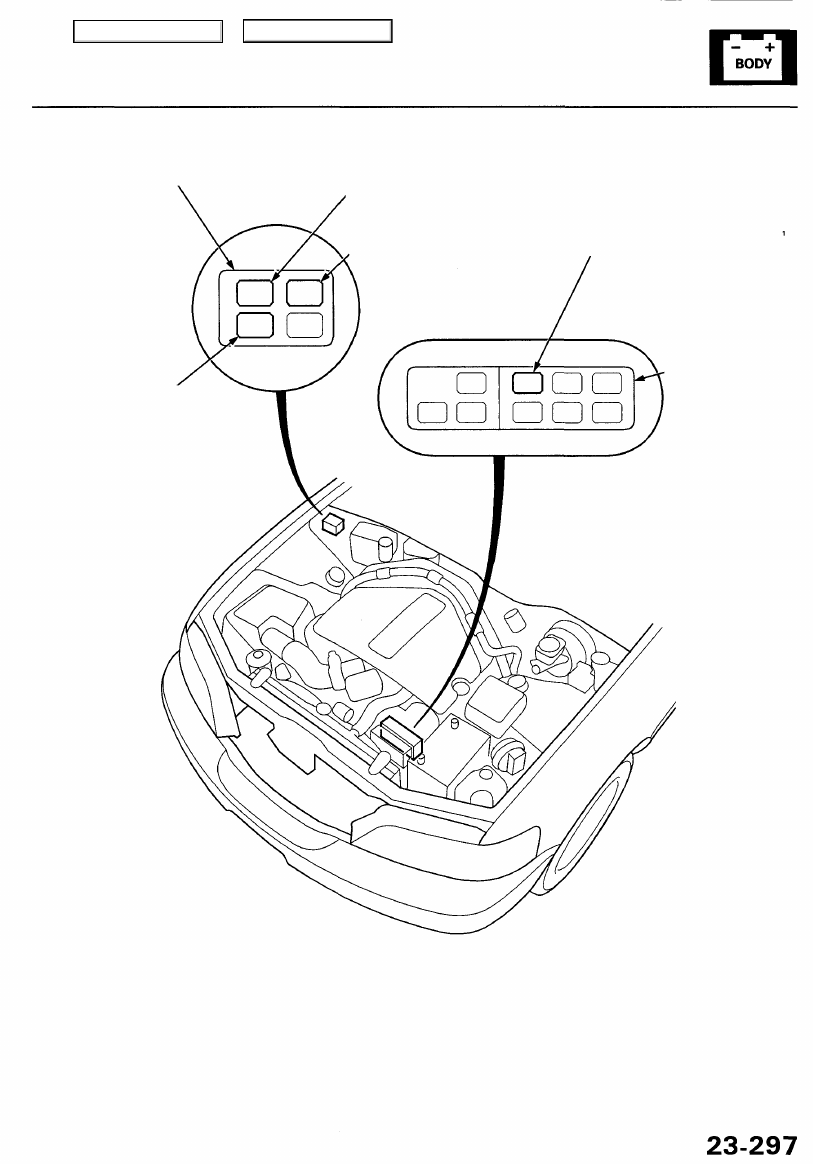

UNDER-HOOD RELAY
BOX B

DRIVER'S POWER WINDOW MOTOR
RELAY B*

2

/Test, page

23-69

POWER WINDOW MASTER
SWITCH RELAY*

2

Test, page

23-69

POWER WINDOW MASTER SWITCH RELAY*
Test, page

23-67

DRIVER'S POWER WINDOW

MOTOR RELAY A*

2

Test, page

 23-69

UNDER-HOOD RELAY

  BOXC

Main Menu

Table of Contents

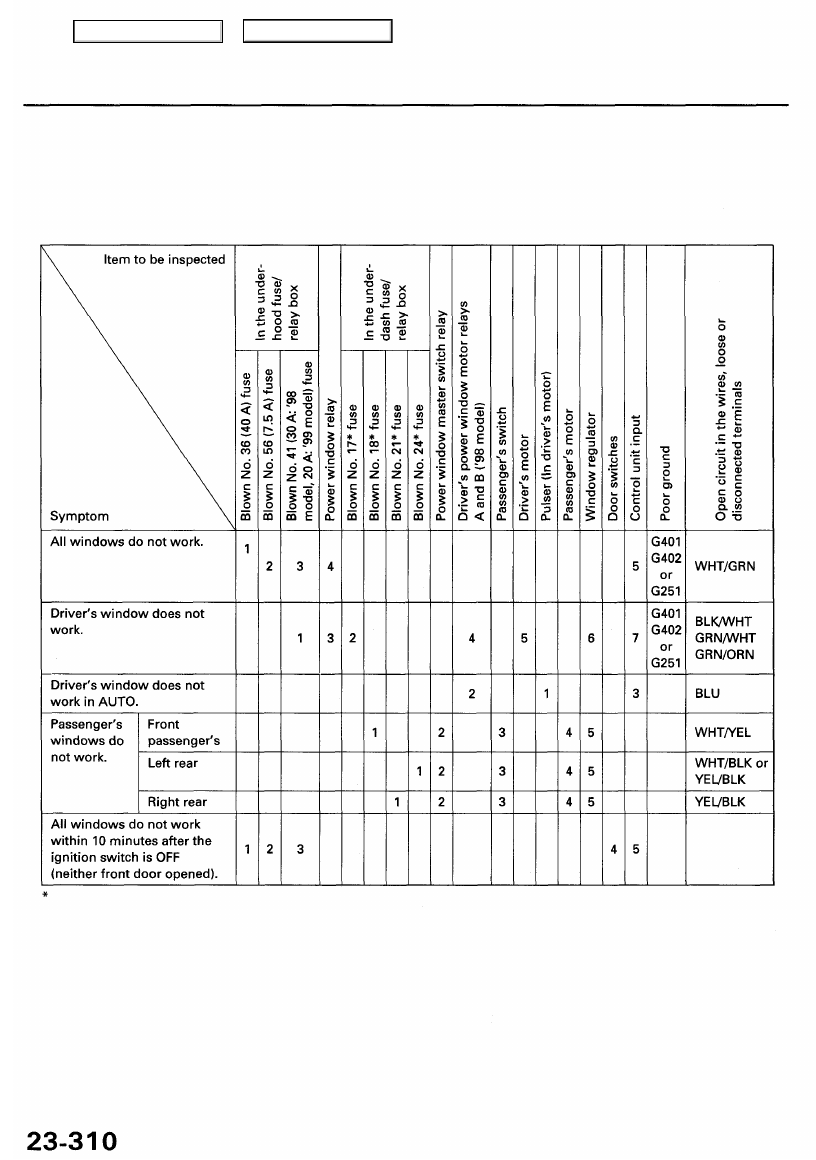

Power Windows

Troubleshooting

NOTE:
• Before testing, go to the Troubleshooting Guide (see page

23-244

). Be sure to go through self-diagnosis function

modes 1 and 2 (see pages

23-248

 and

23-252

).

• The numbers in the table show the troubleshooting sequence.

'96 - 97 models: '98 model: '99 - 01 models:

No. 17 (20 A) No. 17 (7.5 A) No. 17 (7.5 A)
No. 18 (20 A) No. 18 (30 A) No. 18 (20 A)
No. 21 (20 A) No. 21 (30 A) No. 21 (20 A)
No. 24 (20 A) No. 24 (30 A) No. 24 (20 A)

Main Menu

Table of Contents

Control Unit Input Test

NOTE:
• Before testing, go to the Troubleshooting Guide (see page

23-244

). Be sure to go through self-diagnosis function

modes 1 and 2 (see pages

23-248

 and

23-252

).

• All connector views are from the wire side of female terminals unless otherwise noted.

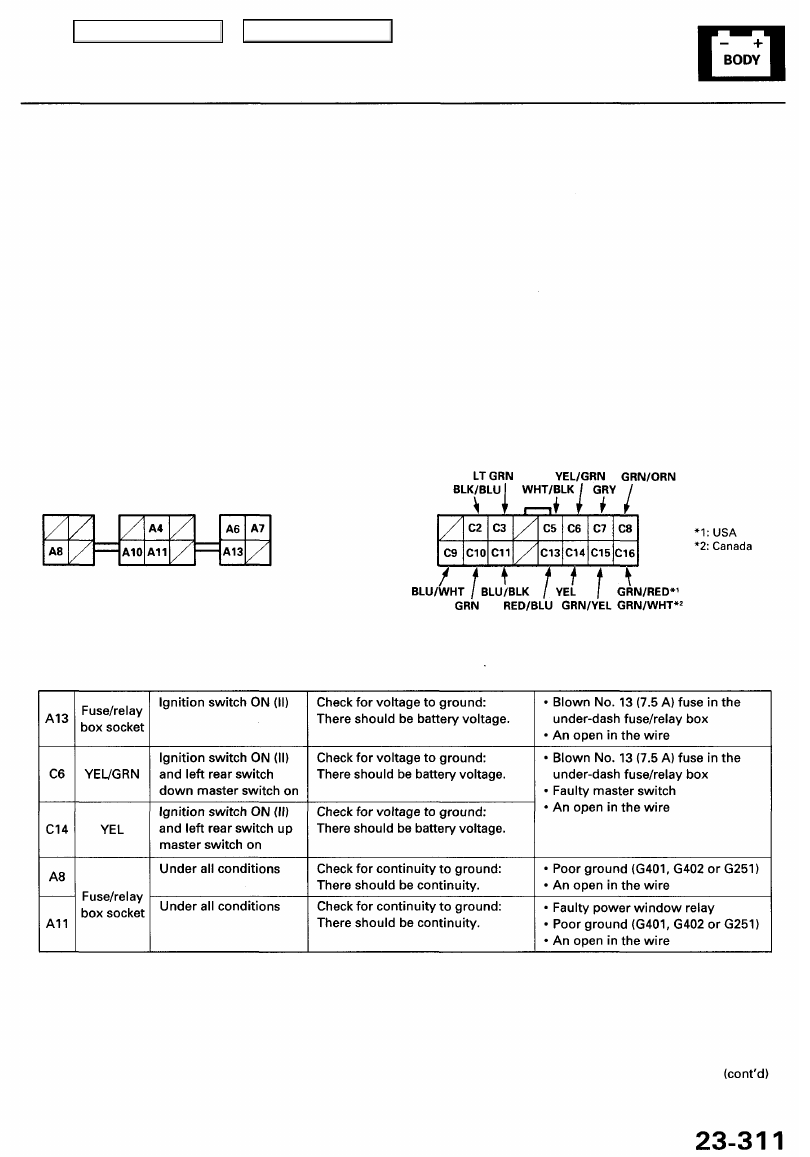

Multiplex Control Unit (Driver's):

1. Remove the under-dash fuse/relay box (see page

23-66

).

2. Remove the driver's unit from the under-dash fuse/relay box (see page

23-247

).

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector and the fuse/relay box socket.

— If any test indicates a problem, find and correct the cause, then recheck the system.
— If all the input tests prove OK, the control unit must be faulty; replace it.

Disconnect the connectors from the removed driver's unit.

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Fuse/relay
box socket

Main Menu

Table of Contents

Power Windows

Control Unit Input Test (cont'd)

NOTE:
• Before testing, go to the Troubleshooting Guide (see page

23-244

). Be sure to go through self-diagnosis function

modes 1 and 2 (see pages

23-248

 and

23-252

).

• All connector views are from the wire side of female terminals unless otherwise noted.

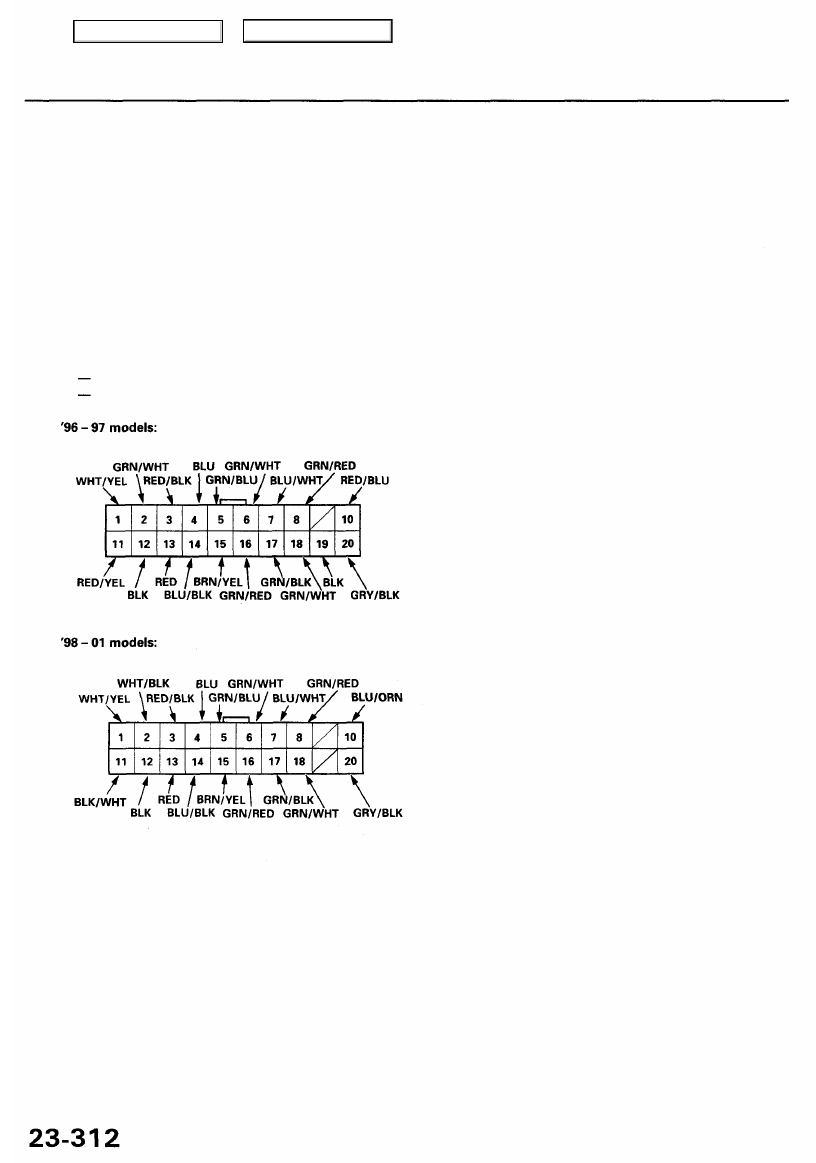

Multiplex Control Unit (Door):

1. Remove the driver's door panel, and disconnect the 20P connector from the door unit (see page

23-245

).

2. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector.

If any test indicates a problem, find and correct the cause, then recheck the system.
If all the input tests prove OK, the power window master switch must be faulty; replace it.
