Acura RL (1996-2004 year). Manual - part 654

Disconnect the connectors from the removed driver's unit.

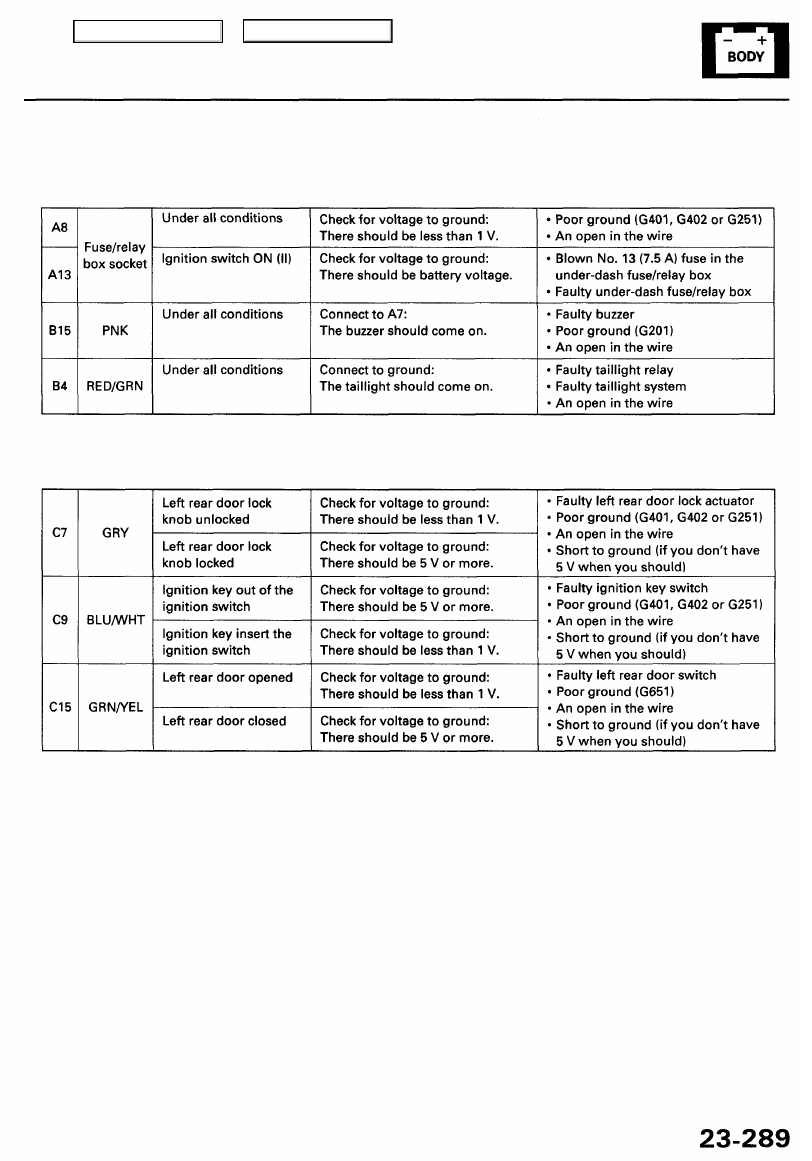

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Reinstall the driver's unit and reconnect the connectors to the unit.

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Main Menu

Table of Contents

Power Door Locks

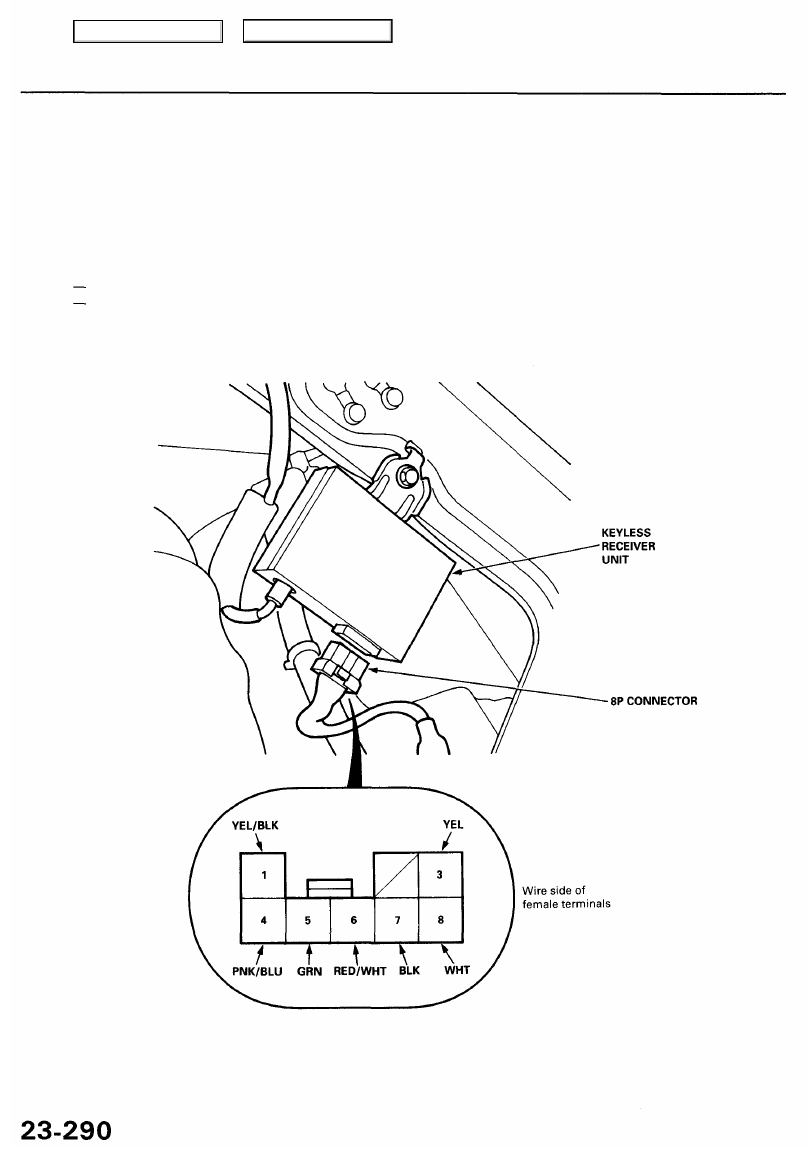

Keyless Receiver Unit Input Test

1. Remove the rear seat (see

section 20

).

2. Disconnect the 8P connector from the keyless receiver unit.

3. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.

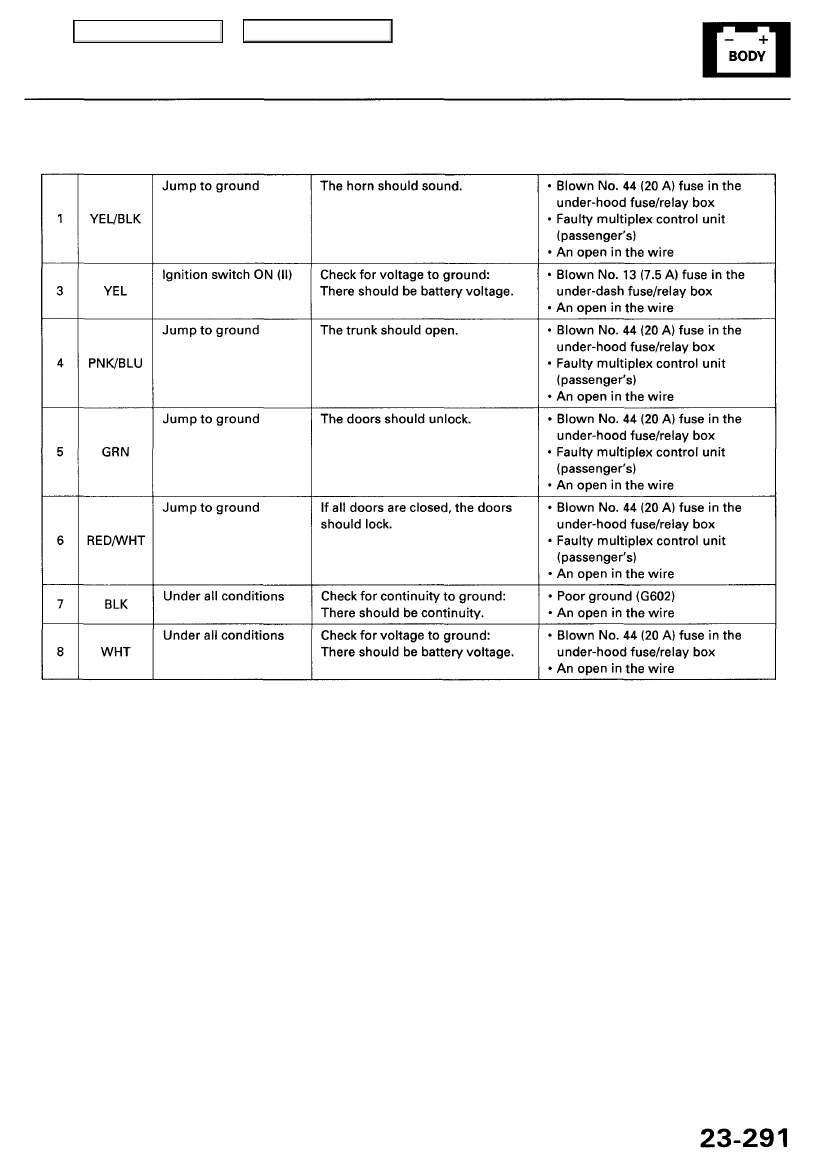

• If the terminals look OK, make the following input tests at the connector.

If any test indicates a problem, find and correct the cause, then recheck the system.
If all the input tests prove OK, the control unit must be faulty; replace it.

Main Menu

Table of Contents

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Main Menu

Table of Contents

Power Door Locks

Keyless Transmitter Codes Input Procedure

Storing transmitter codes:
The codes of up to three transmitters can be read into the keyless receiver unit memory.

(If a fourth code is stored, the code which was input first will be erased.)

NOTE: It is important to maintain the time limits between

the steps.

1. Turn the ignition switch ON (II).

2. Within 1 to 4 sec, push the transmitter button with the

transmitter aimed at the receiver (rear window).

3. Within 1 to 4 sec, turn the ignition switch OFF.

4. Within 1 to 4 sec, go to step 5.

5. Repeat step 1.
6. Repeat step 2.
7. Repeat step 3.
8. Within 1 to 4 sec, go to step 9.

9. Repeat step 1.

10. Repeat step 2.
11. Repeat step 3.
12. Within 1 to 4 sec, go to step 13.

13. Repeat step 1.
14. Repeat step 2.
15. Confirm you can hear the sound of the door lock actu-

ators.

16. Within 9 sec, aim the (first) transmitter whose code

you want to store at the receiver, and press the trans-

mitter button.

17. Repeat step 15.
18. Within 9 sec, aim the (second) transmitter whose

code you want to store at the receiver, and press the
transmitter button.

19. Repeat step 15.

20. Within 9 sec, aim the (third) transmitter whose code

you want to store at the receiver, and press the trans-
mitter button.

21. Repeat step 15.

NOTE: If only one transmitter code is to be stored, delete

steps 18 through 21. If only two transmitter codes are to
be stored, steps 20 and 21 are not necessary.

22. Turn the ignition switch OFF, and pull out the key.
23. Confirm proper operation with the new code(s).
