Moonroof

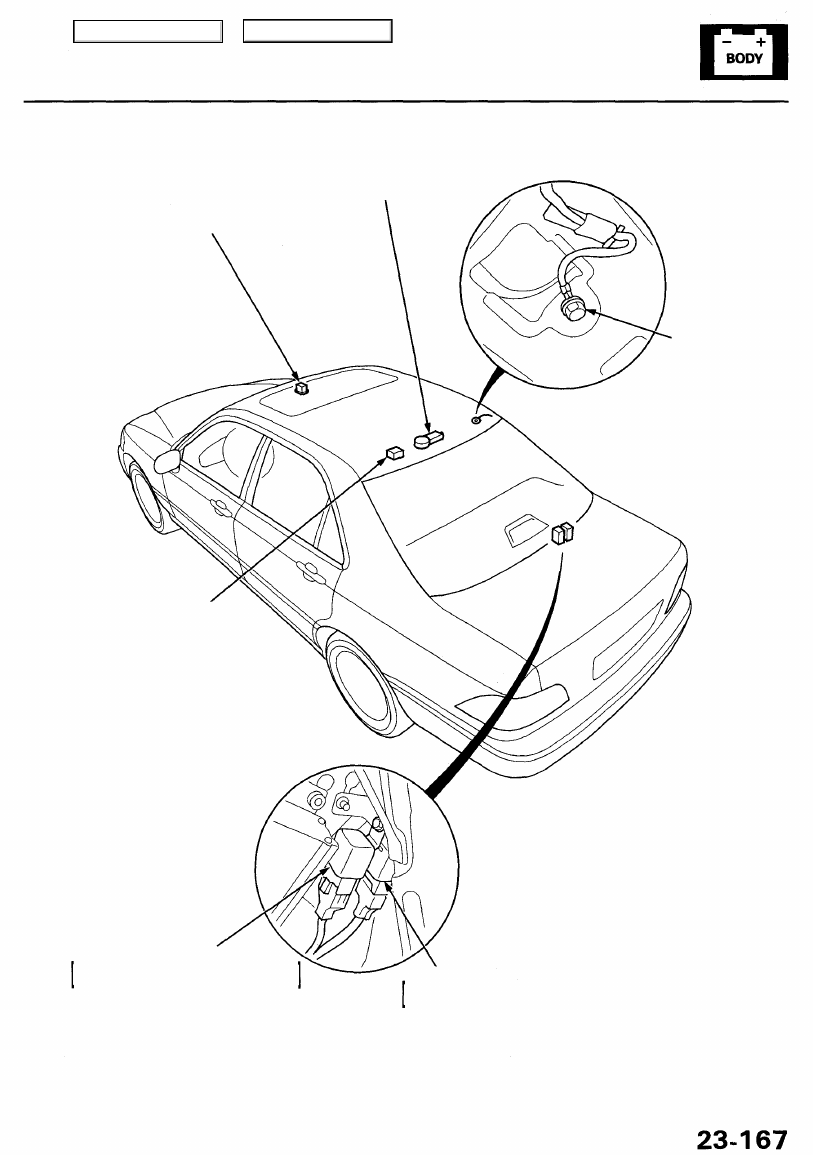

Component Location Index

MOONROOF MOTOR
Test, page

23-172

Replacement,

section 20

MOONROOF SWITCH
Test, page

23-173

MOONROOF
COMPONENT
GROUND

MOONROOF CONTROL
UNIT
Input Test, page

23-169

Moonroof Automatic Stop Function:
This moonroof system has an automatic stop function.
When the moonroof CLOSE switch is pressed, the moonroof starts to close, and stops once about 130 mm (5.1 in) before
the fully-closed position. When the CLOSE switch is released and pressed again, the moonroof will close fully.

MOONROOF OPEN RELAY

Wire colors: YEL/GRN (or YEL), GRN/YEL
GRN, BLU and BLK

Test, page

23-69

MOONROOF CLOSE RELAY

Wire colors: YEL/GRN (or YEL), GRN/RED]
GRN, RED and BLK

Test, page

23-69

Main Menu

Table of Contents

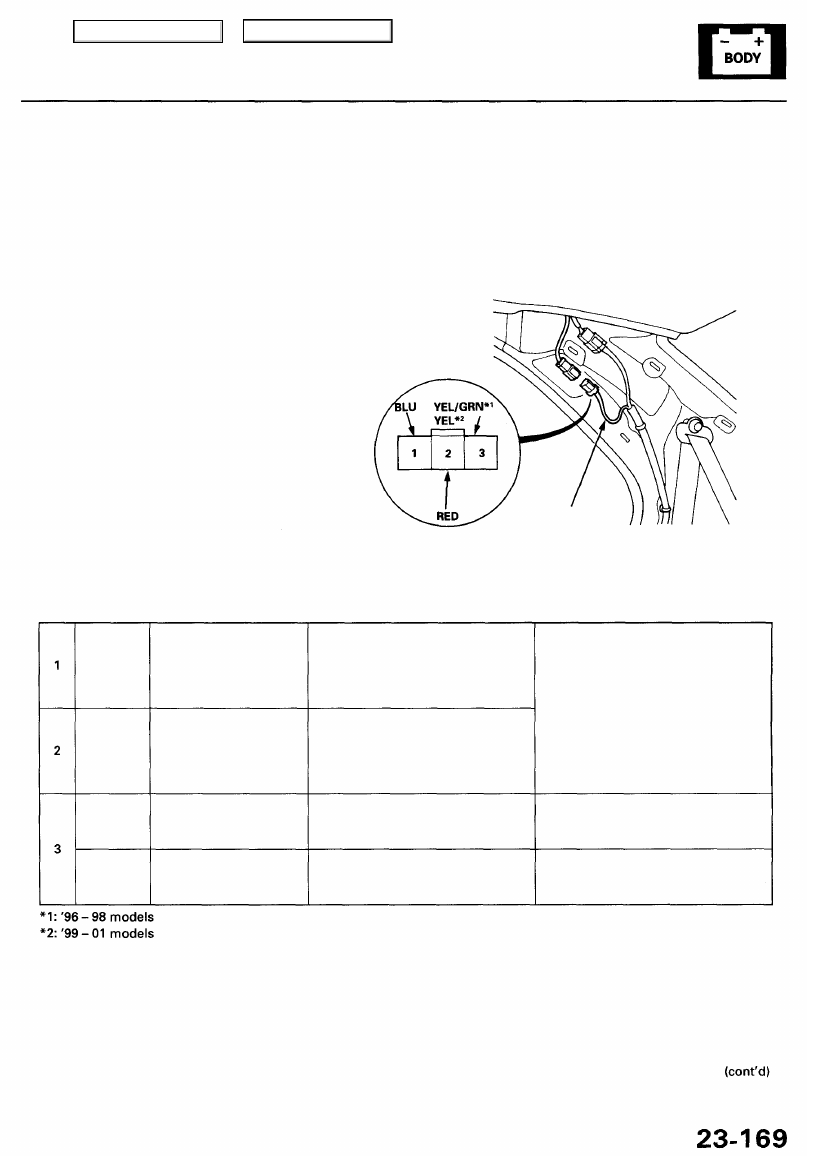

Control Unit Input Test

1. Remove the right rear pillar trim (see

section 20

).

2. Disconnect the moonroof harness 3P connector from

the right side wire harness.

3. Make the following input tests at the right side wire

harness 3P connector.
• If any test indicates a problem, find and correct

the cause, then recheck the system.

• If all the input tests prove OK, go to step 4.

3P CONNECTOR

Wire side of
female terminals

RIGHT SIDE WIRE
HARNESS

Cavity Wire

Test condition

Test: Desired results

Possible cause if result is not obtained

BLU

RED

YEL/GRN*

1

YEL*

2

Ignition switch ON (II)

Ignition switch ON (II)

Ignition switch ON (II)

Ignition switch ON (II)

Check for voltage to ground:
There should be battery voltage.

Check for voltage to ground:
There should be battery voltage.

Attach to ground:
The moonroof motor should run

(open).

Attach to ground:
The moonroof motor should run

(close)

.

• Blown No. 51 (30 A) fuse in the

under-hood fuse/relay box

• Blown No. 23 (10 A) or No. 13 (7.5 A)

fuse in the under-dash fuse/relay

box

• Faulty moonroof open relay
• Faulty moonroof close relay
• Faulty moonroof motor
• Poor ground (G602)
• An open in the wire

• Blown No. 23 (10 A) fuse in the

under-dash fuse/relay box

• An open in the wire

• Blown No. 13 (7.5 A) fuse in the

under-dash fuse/relay box

• An open in the wire

Main Menu

Table of Contents

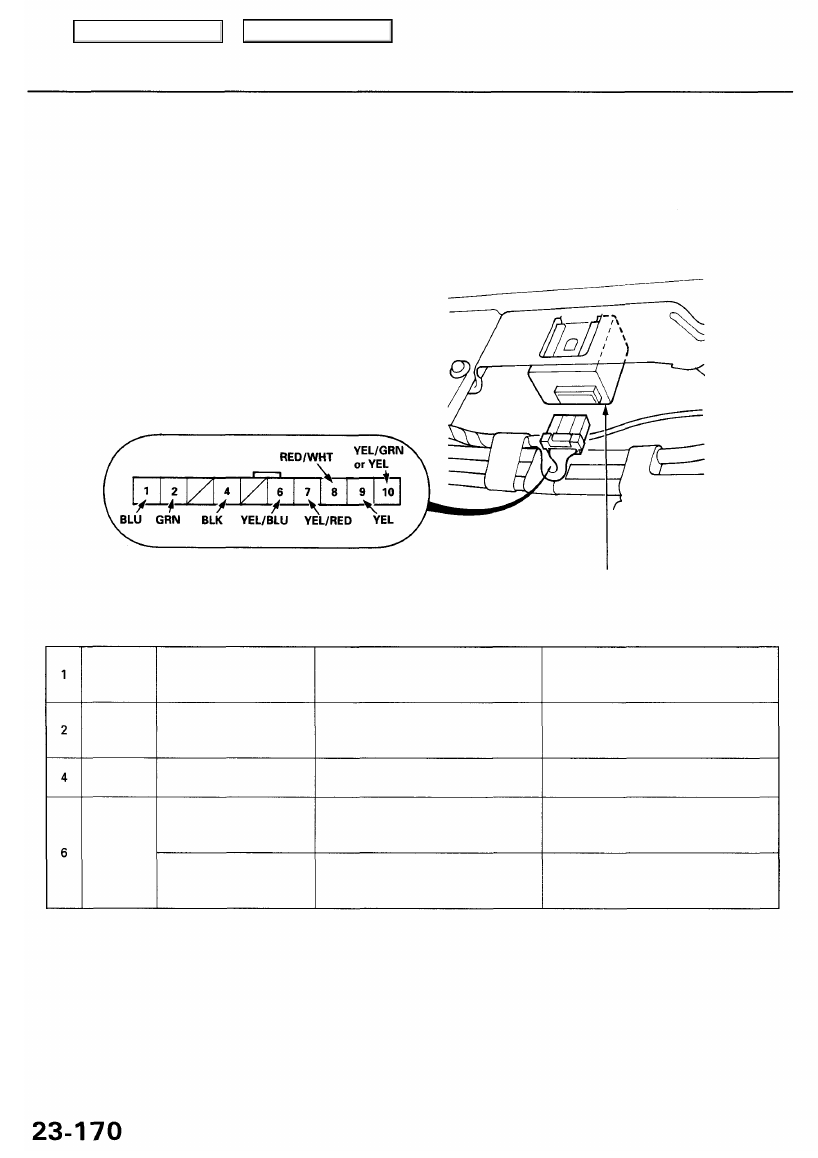

Control Unit Input Test (cont'd)

4. Connect the moonroof 3P connector to the right

side wire harness.

5. Disconnect the 10P connector from the control unit.

6. Make the following input tests at the 10P connector.

• If any test indicates a problem, find and correct

the cause, then recheck the system.

• If all the input tests prove OK, the control unit

must be faulty; replace it.

Moonroof

10P CONNECTOR

MOONROOF CONTROL UNIT

Possible cause if result is not obtained

Test: Desired result

Test condition

Wire

Cavity

Wire side of female terminals

BLU

GRN

BLK

YEL/BLU

Under all conditions

Ignition switch ON (II)

Under all conditions

Ignition switch ON (II)

Open switch ON

(pressed),
ignition switch OFF.

Check for continuity to ground:
There should be continuity.

Check for voltage to ground:

There should be battery
voltage with the limit switch 4 ON.

Check for continuity to ground:

There should be continuity.

Check for voltage to ground:

There should be battery

voltage with the limit switch 2 ON.

Check for voltage to ground:

There should be less than 2 V
with the limit switch 3 ON.

• Poor ground
• Faulty moonroof switch
• An open in the wire

• Faulty limit switch 4
• An open in the wire

• Poor ground
• An open in the wire

• Faulty limit switch 2
• An open in the wire

• Faulty limit switch 3
• An open in the wire

Main Menu

Table of Contents

YEL/RED

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Ignition switch ON (II)

Close switch ON

Open switch (manual)

ON

RED/WHT

YEL

Auto open switch ON

Ignition switch ON (II)

YEL/GRN

or YEL

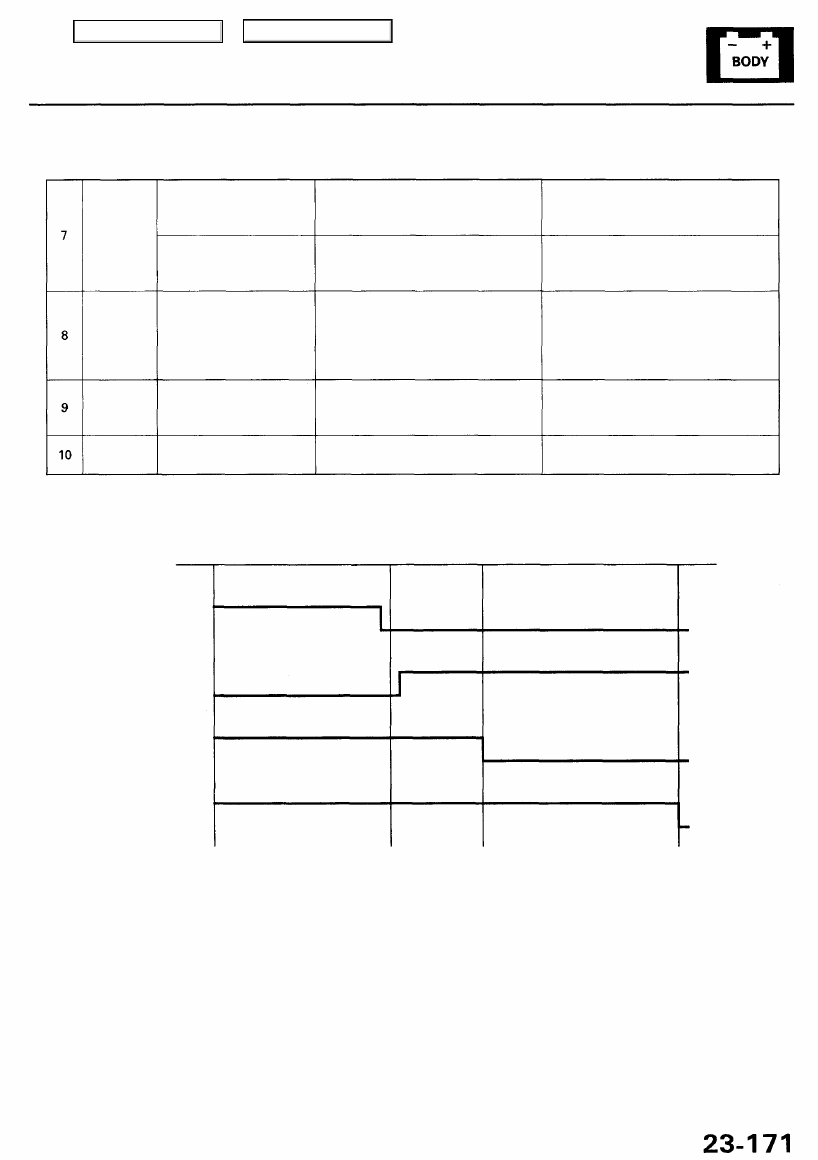

NOTE: The limit switches are switched in the moonroof positions as shown below:

Check for voltage to ground:
There should be battery voltage
with the limit switch 1 ON.

Check for voltage to ground:
There should be less than 2 V.

Check for voltage to ground:
There should be less than 2 V
with the limit switch 1 OFF,
and the limit switch 4 ON.

Check for voltage to ground:

There should be less than 3 V.

Check for voltage to ground:
There should be battery voltage.

• Faulty limit switch 1
• An open in the wire

• Poor ground
• Faulty moonroof switch
• An open in the wire

• Poor ground
• Faulty limit switch 1
• Faulty limit switch 4
• Faulty moonroof switch
• An open in the wire

• Poor ground
• Faulty moonroof switch
• An open in the wire

• An open in the wire

Tilt up Fully-closed Auto stop Fully-open

The moonroof stops automatically only when moving from open to closed when the limit switch 3 is turned ON.

Limit
switch 1

Limit
switch 2

Limit
switch 3

Limit

switch 4

ON
OFF

ON
OFF

ON
OFF

ON
OFF
