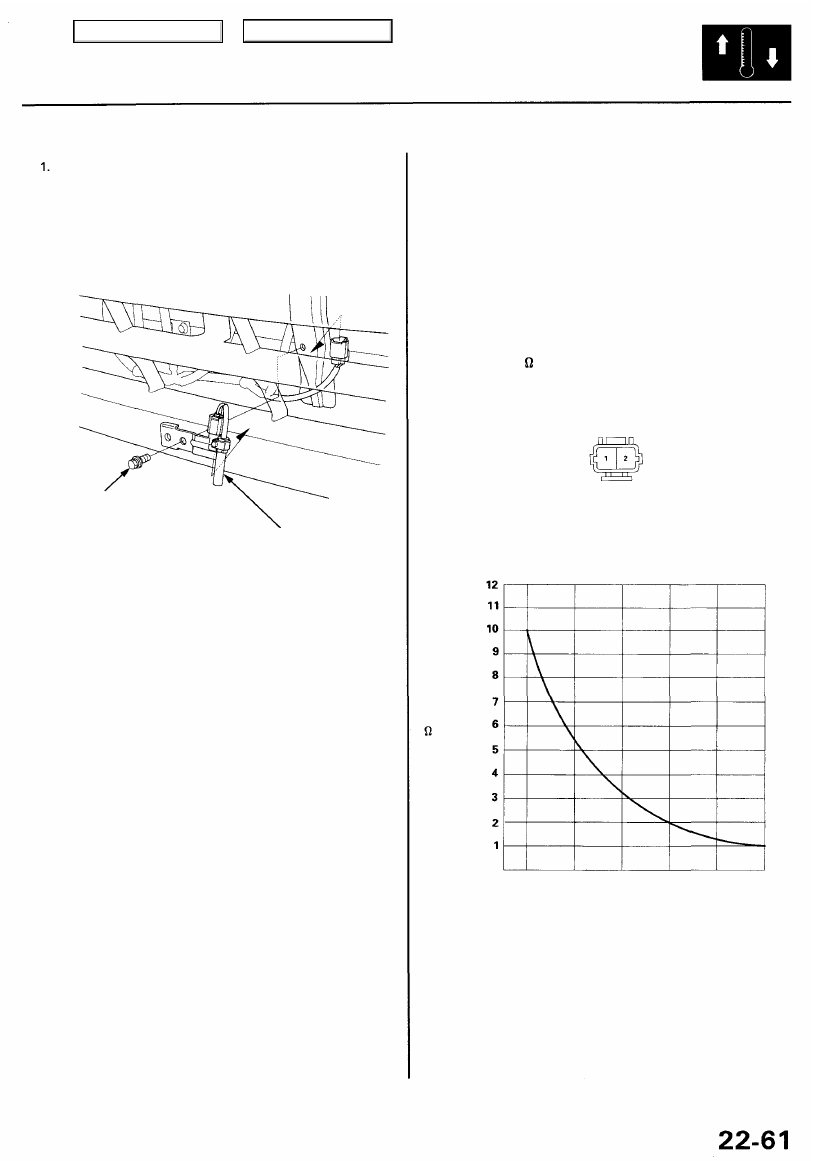

Outside Air Temperature Sensor

Replacement

Disconnect the connector from the outside tempera-

ture sensor, then remove the bolt and the outside

air temperature sensor.

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

OUTSIDE AIR TEMPERATURE SENSOR

2. Install in the reverse order of removal.

Test

Compare the resistance reading between the No. 1 and No.
2 terminals of the outside air temperature sensor with the
specifications shown in following graph; resistance should
be within specifications.

NOTE: Dip the sensor in ice water, and measure resis-

tance. Then pour hot water on the sensor, and check for
change in resistance.

CAUTION: The sensor uses a thermistor which can be
damaged if high current is applied during testing.
Therefore, use a circuit tester with an output of 1 mA or
less at the 20 k range.

OUTSIDE AIR TEMPERATURE SENSOR
2P CONNECTOR

Terminal side of male terminals

RESISTANCE

(k )

14

-10

32

O

50
10

68
20

86
30

104°F

40°C

TEMPERATURE

Main Menu

Table of Contents

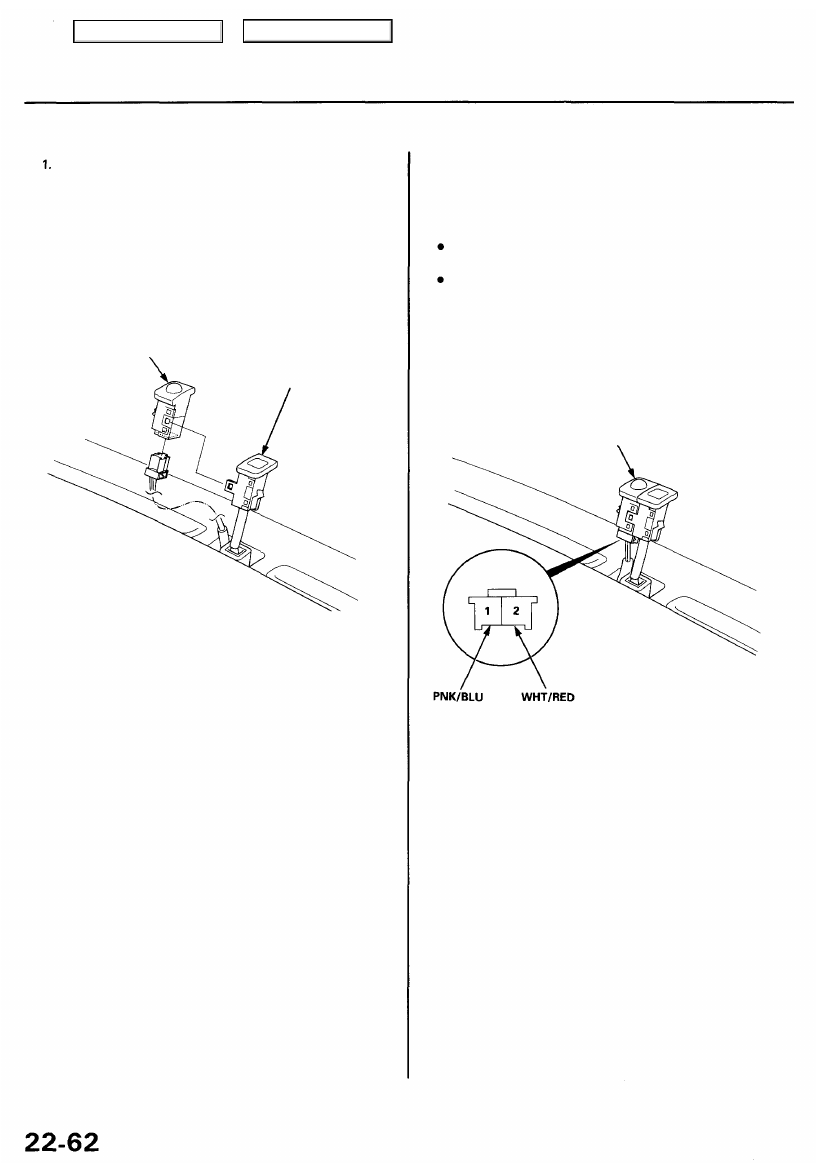

Sunlight Sensor

Replacement

Remove the sunlight or sunlight/automatic lighting
sensor(s) from the dashboard, then disconnect the
connector. Separate the sunlight and automatic light-
ing sensor(s).

CAUTION: Be careful not to damage the sunlight or
sunlight/automatic lighting sensor(s) and the dash-
board.

SUNLIGHT SENSOR

AUTOMATIC LIGHTING
SENSOR

2. Install in the reverse order of removal.

Test

Turn the ignition switch ON (II). Measure the voltage

between the terminals with the (+) probe on the No. 2

terminal and the (-) probe on the No. 1 terminal with the

2P connector connected. Voltage should be;

3.5 to 3.9 V or more with the sensor out of direct sun-
light.
3.8 to 3.4 V or less with the sensor in direct sunlight.

NOTE: The voltage will not change under the light of a

flashlight or a fluorescent lamp.

SUNLIGHT SENSOR

Main Menu

Table of Contents

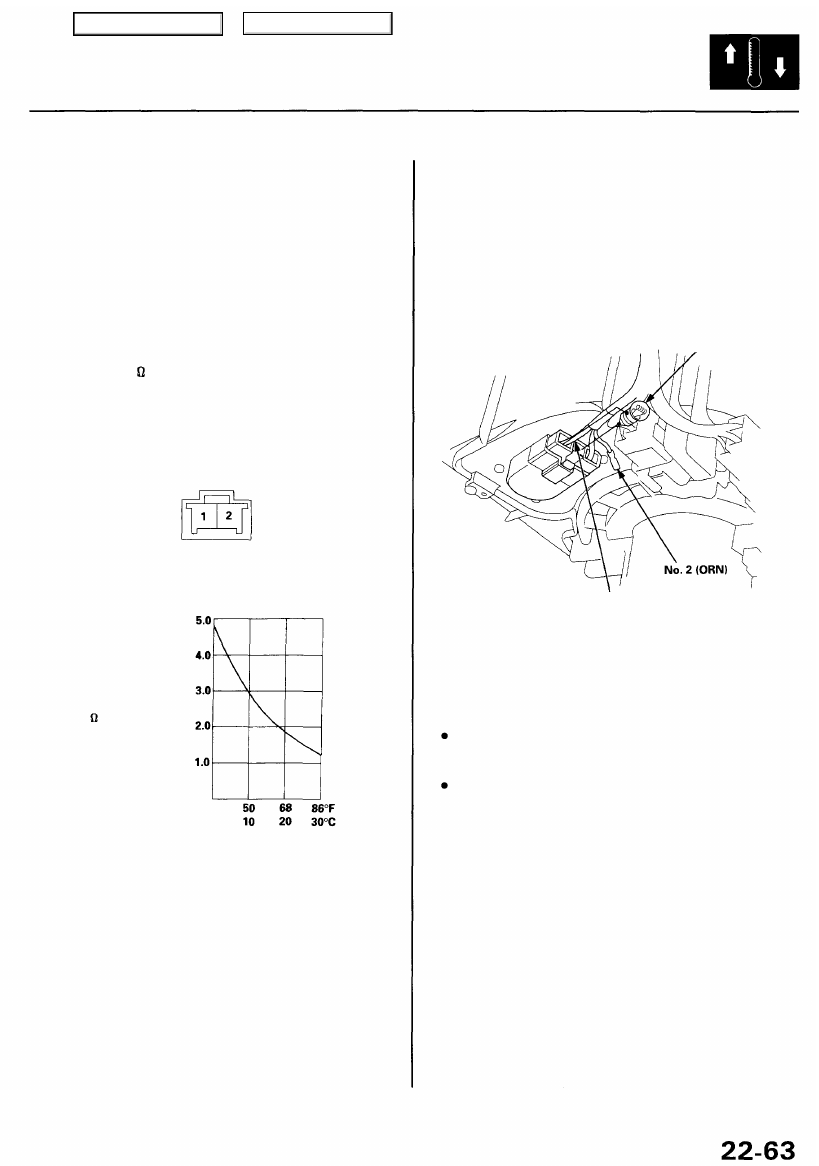

Evaporator Temperature
Sensor Power Transistor

Test

Compare the resistance reading between the No. 1 and

No. 2 terminals of the evaporator temperature sensor

with the specifications shown in following graph; resis-
tance should be within specifications.

NOTE: Dip the sensor in ice water, and measure resis-

tance. Then pour hot water on the sensor, and check for
change in resistance.

CAUTION: The sensor uses a thermistor which can be
damaged if high current is applied during testing.
Therefore, use a circuit tester with an output of 1 mA or
less at the 20 k range.

EVAPORATOR TEMPERATURE SENSOR
2P CONNECTOR

Test

Terminal side of male terminals

RESISTANCE
k

1. Disconnect the 3P connector from the power tran-

sistor.

2. Pull out the No. 2 (ORN) terminal from the connec-

tor.

3. Connect a 1.2 - 3.4 watt bulb as shown, then recon-

nect the 3P connector to the power transistor.

12V 1.2-3.4 W
BULB

No. 3 (BLU/RED)

4. Turn the ignition switch ON (II), and check that the

blower motor runs.

CAUTION:

To avoid a loose or disconnected terminal, be careful
not to damage the locking tab when disconnecting
and connecting the terminal.
Insulate the No. 2 (ORN) terminal from the body until
the testing is completed.

Main Menu

Table of Contents

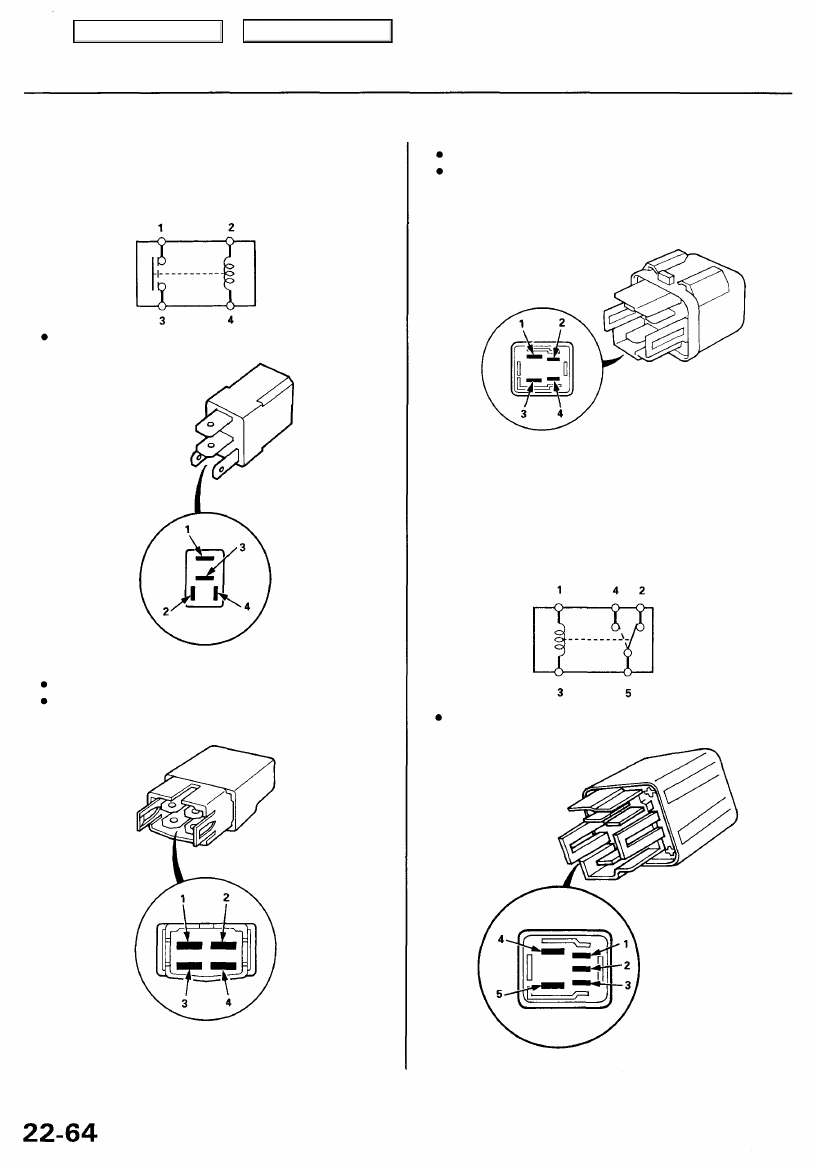

Relays
