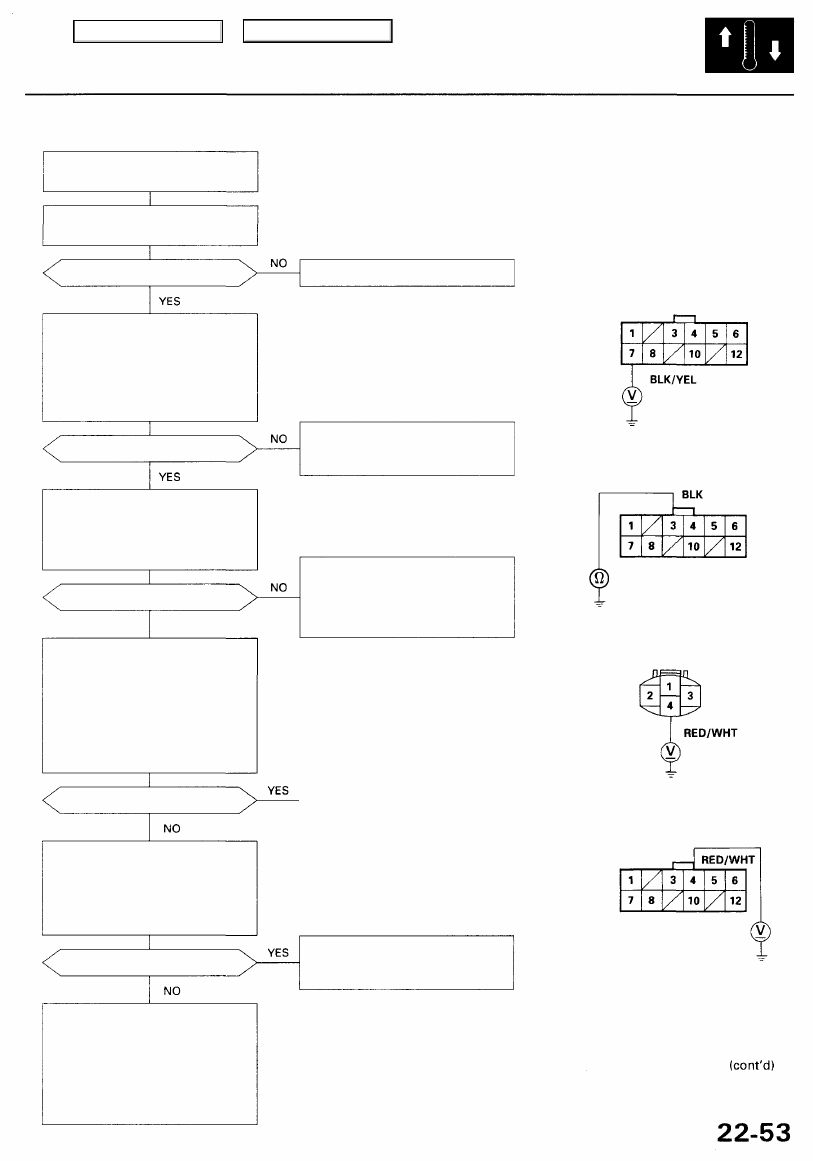

A/C System

Both fans and compressor do not
work at all.

Check the No. 3 (7.5 A) fuse in
the under-dash fuse/relay box.

Is the fuse OK?

Check for an open in the wire:

1. Disconnect the fan control

unit 12P connector.

2. Turn the ignition switch ON (II).
3. Measure the voltage between

the No. 7 terminal and body
ground.

Is there battery voltage?

Check for an open in the wire:

1. Turn the ignition switch OFF.

2. Check for continuity between

the No. 3 terminal of the fan
control unit and body ground.

Is there continuity?

YES

Check for an open in the wire:

1. Reconnect the fan control unit

12P connector.

2. Disconnect the A/C pressure

switch 4P connector.

3. Turn the ignition switch ON (II).
4. Measure the voltage between

the No. 4 terminal and body
ground.

Is there battery voltage?

Check the fan control unit:
Measure the voltage between the
No. 4 terminal of the fan control
unit 12P  c o n n e c t o r and body
ground with the fan control unit

12P connector connected.

Is there battery voltage?

Check for loose wires or poor
connections at the fan control
unit 12P connector. If the con-
nections are good, substitute a
known-good fan control unit,
and recheck. If the symptom/
indication goes away, replace

the original fan control unit.

Replace the fuse, and recheck.

FAN CONTROL UNIT 12P CONNECTOR

Repair open in the wire between

the No. 3 fuse and the fan con-
trol unit

Wire side of female terminals

Check for an open in the wire
between the fan control unit and
body ground. If the wire is OK,
check for poor ground at G401
and G402.

A/C PRESSURE SWITCH 4P CONNECTOR

To page

22-54

Wire side of female terminals

Repair open in the wire between

the A/C pressure switch and the
fan control unit.

Main Menu

Table of Contents

Troubleshooting

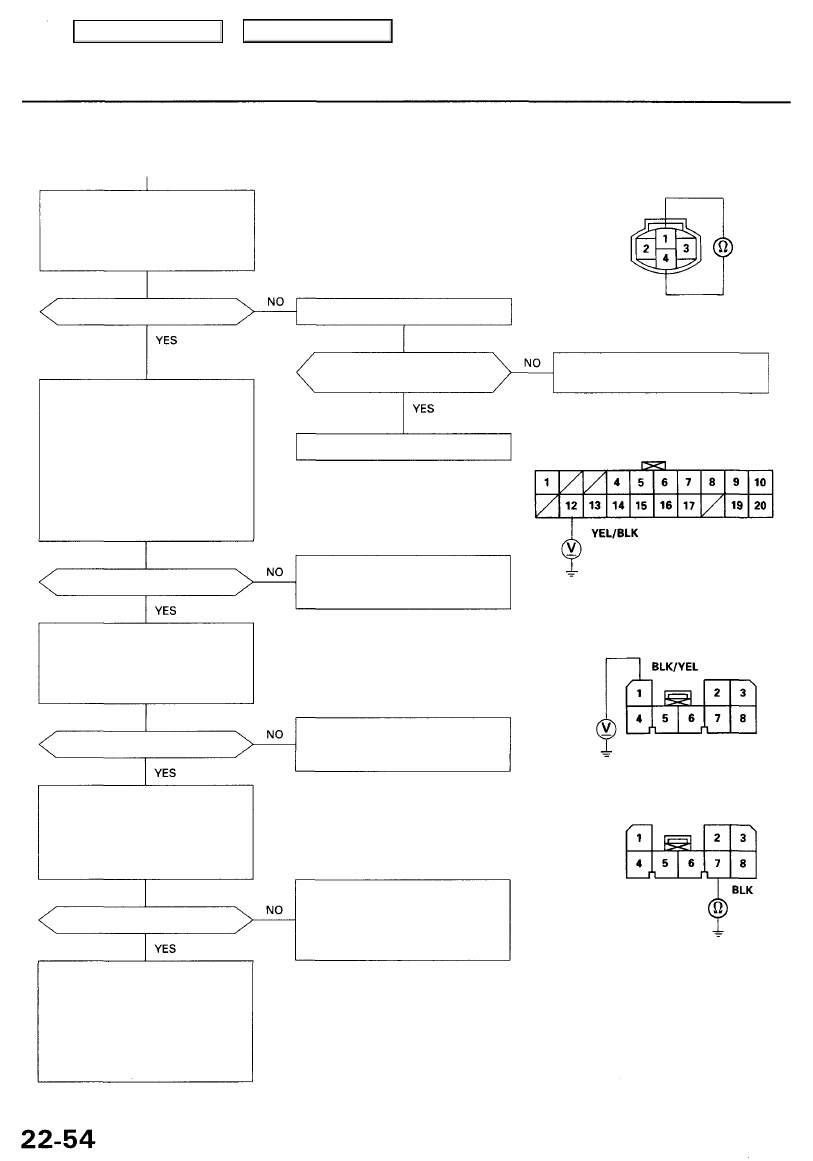

A/C System (cont'd)

From page

22-53

Check the A/C pressure switch:

1. Turn the ignition switch OFF.

2. Check for continuity between

the No. 1 and No. 4 terminals
of the A/C pressure switch.

Is there continuity?

Check for an open in the wire:

1. Reconnect the A/C pressure

switch 4P connector.

2. Remove the climate control

unit (see page

22-55

), and dis-

connect the 8P and 20P con-

nectors.

3. Turn the ignition switch ON (II).
4. Measure the voltage between

the No. 12 terminal of the 20P
connector and body ground.

Is there battery voltage?

Check for an open in the wire:
Measure the voltage between the
No. 1 terminal of the climate con-
trol unit 8P connector and body
ground.

Is there battery voltage?

Check for an open in the wire:

1. Turn the ignition switch OFF.

2. Check for continuity between

the No. 7 terminal of the cli-

mate control unit 8P connec-

tor and body ground

Is there continuity?

Check for loose wires or poor con-
nections at the climate control
unit 8P and 20P connectors. If the
connections are good, substitute a
known-good climate control unit,
and recheck. If the symptom/indi-
cation goes away, replace the
original climate control unit.

A/C PRESSURE SWITCH

Is the pressure within specifi-

cations?

Repair the A/C pressure prob-
lem.

CLIMATE CONTROL UNIT 20P CONNECTOR

Repair open in the wire between

the A/C pressure switch and the
climate control unit.

Wire side of female terminals

CLIMATE CONTROL UNIT 8P CONNECTOR

Repair open in the wire between

the No. 3 fuse and the climate
control unit.

Wire side of female terminals

Check for an open in the wire
between the climate control unit
and body ground. If the wire is
OK, check for poor ground at
G401 and G402.

Replace the A/C pressure switch.

Check for A/C system pressure.

Main Menu

Table of Contents

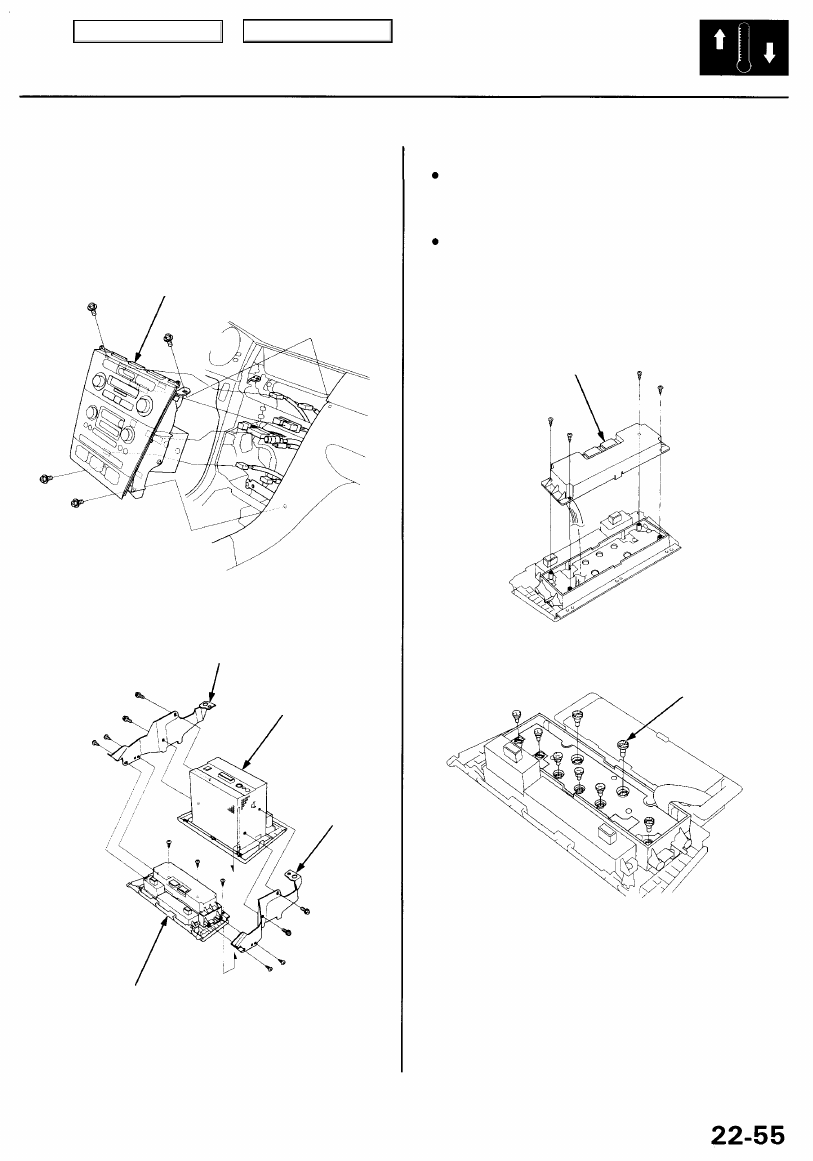

Climate Control Unit

Replacement Bulb  Replacement

1. Remove the center air vent and center console trim

(see

 section 20

).

2. Remove the bolts and the climate control unit

together with audio unit, then disconnect the con-

nectors.

CLIMATE CONTROL UNIT

3. Remove the bolts, the screws and the brackets, then

remove the screws and the climate control unit

from the audio unit.

BRACKET

AUDIO UNIT

BRACKET

CAUTION:

Before replacing bulbs, discharge the static electrici-
ty (which accumulated on you when you removed
the climate control unit) by touching the door striker
or other body parts.
Do not touch the electronic components on the
printed circuit board in the climate control unit.

1. Remove the climate control unit (see previous column).

2. Carefully remove the self-tapping screws and the

rear cover.

REAR COVER

3. Remove the bulb(s) with a flat-tip screwdriver.

BULB

4. Install in the reverse order of removal. Make note of

the following items.

NOTE:
• Do not kink or pull on the wires between the con-

trol unit and printed circuit board.

• After installation, operate the climate control unit

to see whether it works properly.

• Run the self-diagnosis function to confirm that

there are no problems in the system.

CLIMATE CONTROL UNIT

4. Install in the reverse order of removal.

Main Menu

Table of Contents

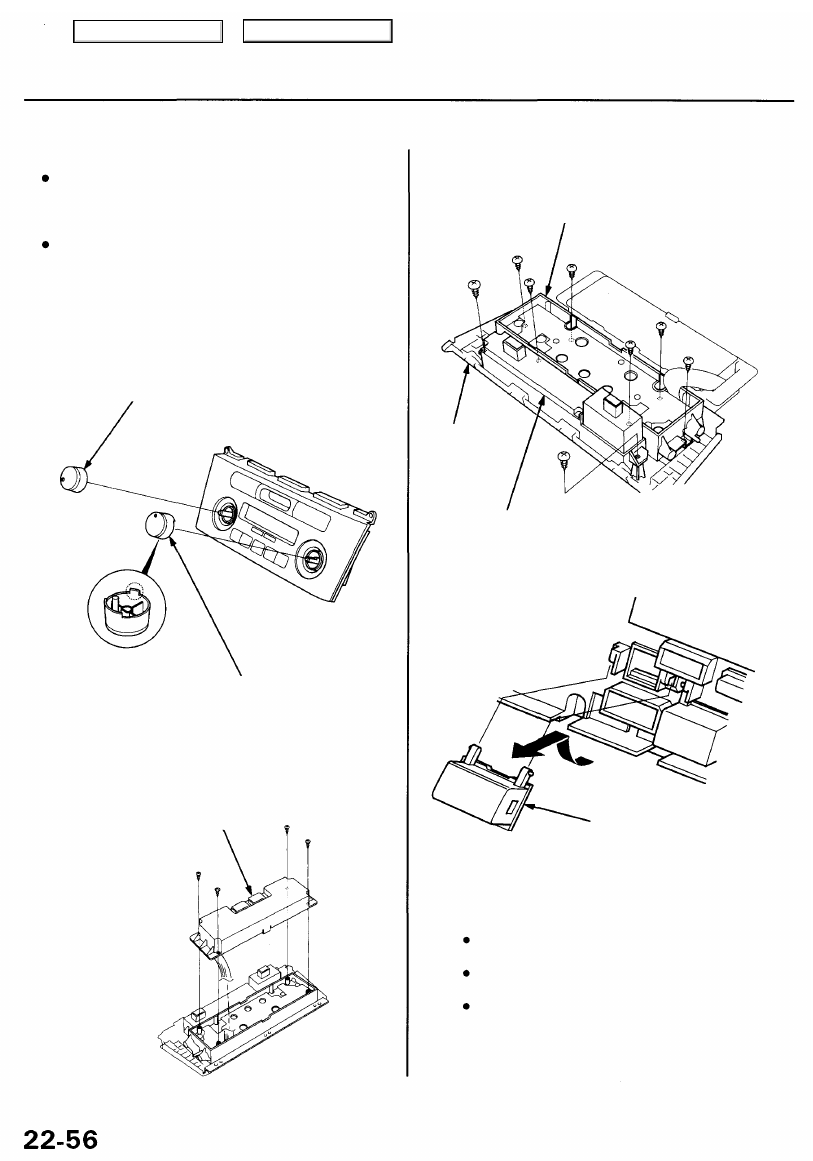

Climate Control Unit

Face Panel/Button Replacement

CAUTION:

Before replacing face panel or buttons, discharge the
static electricity (which accumulated on you when
you removed the climate control unit) by touching

the door striker or other body parts.

Do not touch the electronic components on the
printed circuit board in the climate control unit.

1. Remove the climate control unit (see page

22-55

).

2. Remove the temperature control and the fan control

knobs.

TEMPERATURE

CONTROL KNOB

FAN CONTROL
KNOB

3. Carefully remove the self-tapping screws and the

rear cover.

REAR COVER

4. Remove the self-tapping screws, then remove the

clock and the display from the face panel.

DISPLAY

CLOCK

5. If necessary, remove the buttons sequentially from

left to right.

BUTTON

6. Install in the reverse order of removal. Make note of

the following items.

NOTE:

Do not kink or pull on the wires between the con-

trol unit and printed circuit board.
After installation, operate the climate control unit
to see whether it works properly.

Run the self-diagnosis function to confirm that

there are no problems in the system.

FACE PANEL
