Illustrated Index

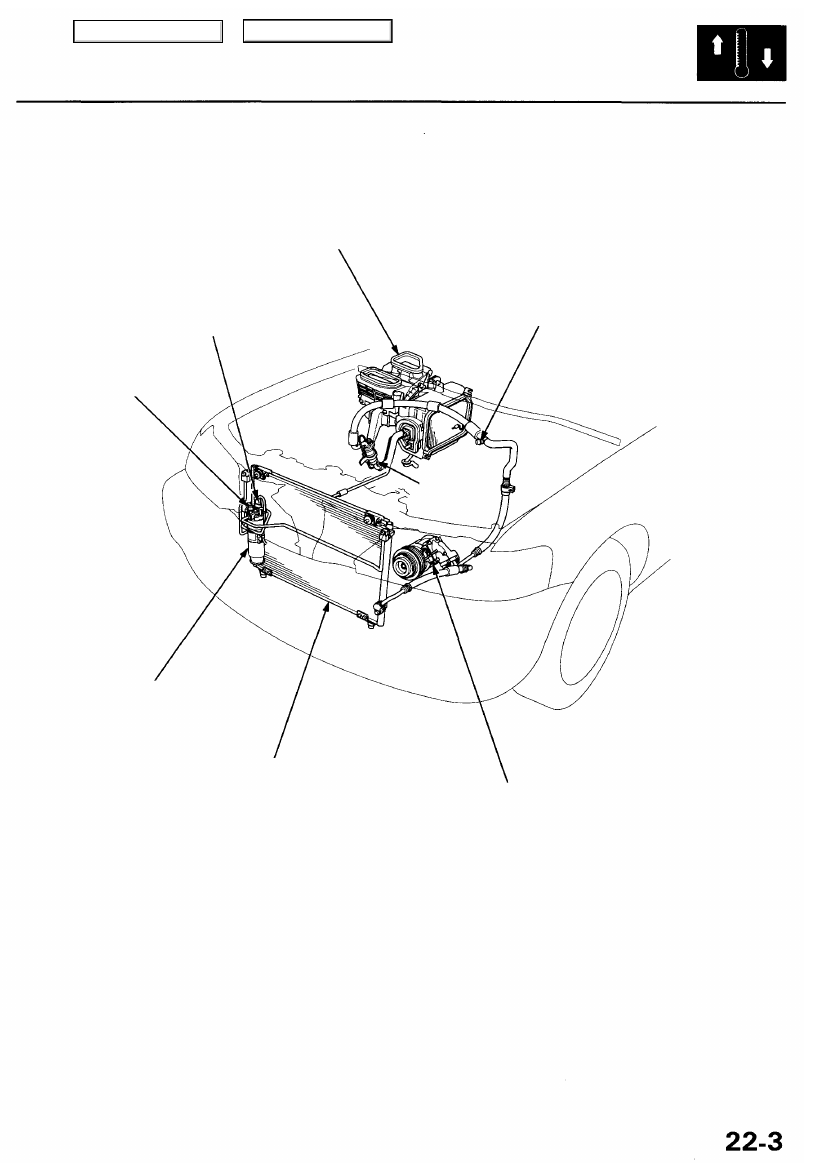

EVAPORATOR/BLOWER UNIT
Replacement, page

22-65

Overhaul, page

22-67

A/C PRESSURE SWITCH

SERVICE VALVE
(LOW-PRESSURE SIDE)

SERVICE VALVE
(HIGH-PRESSURE SIDE)

RECEIVER/DRYER

CONDENSER
Replacement, page

22-86

COMPRESSOR

Replacement, page

22-79

Clutch Inspection, page

22-82

Clutch Overhaul, page

22-83

Relief Valve Replacement, page

22-84

EVAPORATOR

PRESSURE

REGULATOR

Main Menu

Table of Contents

Illustrated Index

SRS components are located in this area. Review the SRS component locations, precautions, and procedures in the SRS

(

section 24

) before performing repairs or service.

SUNLIGHT SENSOR

Replacement, page

22-62

Test, page

22-62

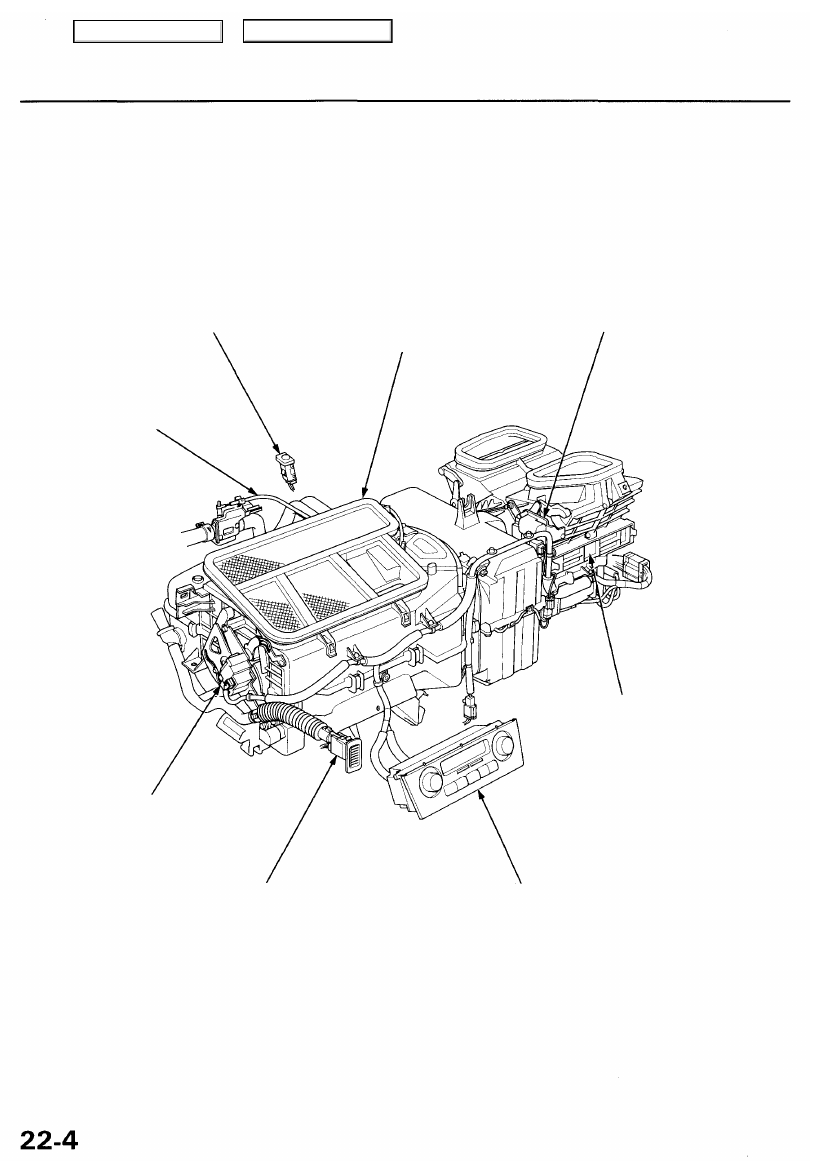

HEATER UNIT
Replacement, page

22-69

Overhaul, page

22-71

RECIRCULATION CONTROL MOTOR
Replacement, page

22-59

Test, page

22-59

HEATER VALVE CABLE
Adjustment, page

22-72

MODE CONTROL MOTOR
Replacement, page

 22-58

Test, page

22-58

DUST AND POLLEN FILTER ASSEMBLIES
Replacement, page

22-68

IN-CAR TEMPERATURE SENSOR
Replacement, page

22-60

Test, page

22-60

CLIMATE CONTROL UNIT

Replacement, page

 22-55

Bulb Replacement, page

 22-55

Face Panel/Button Replacement, page

 22-56

Main Menu

Table of Contents

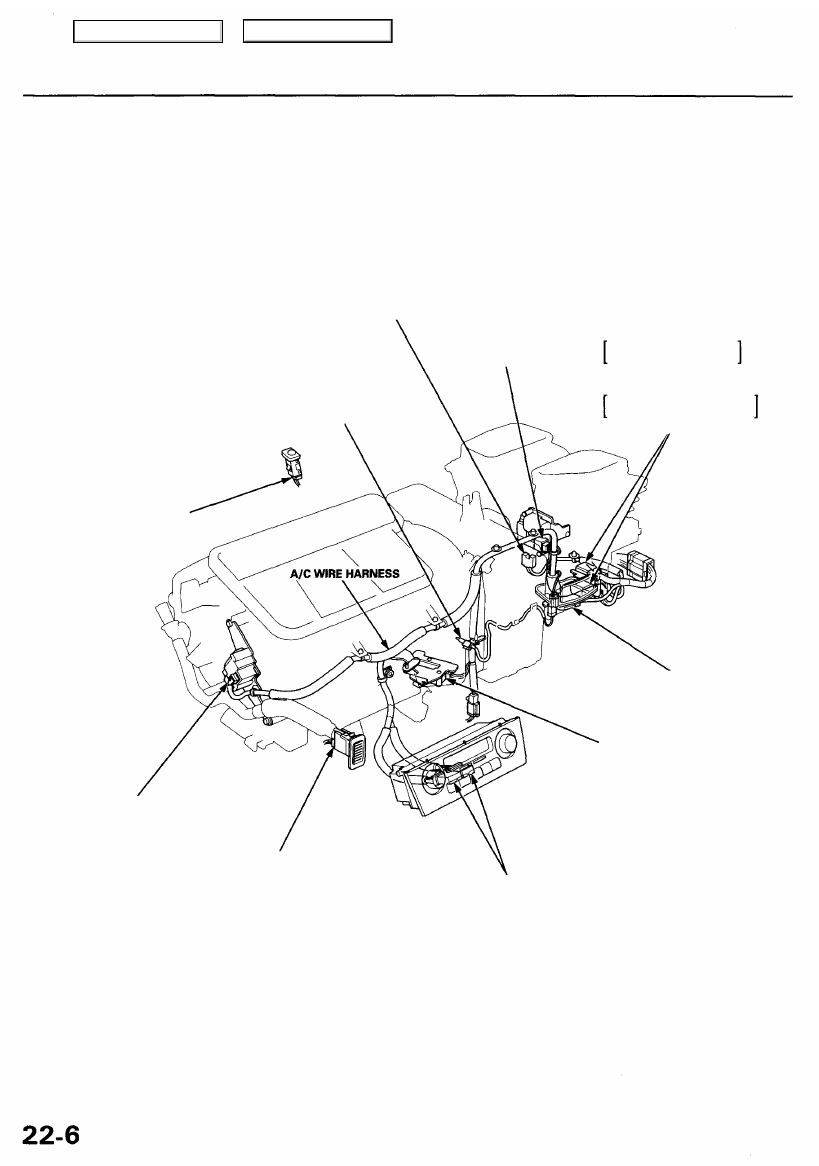

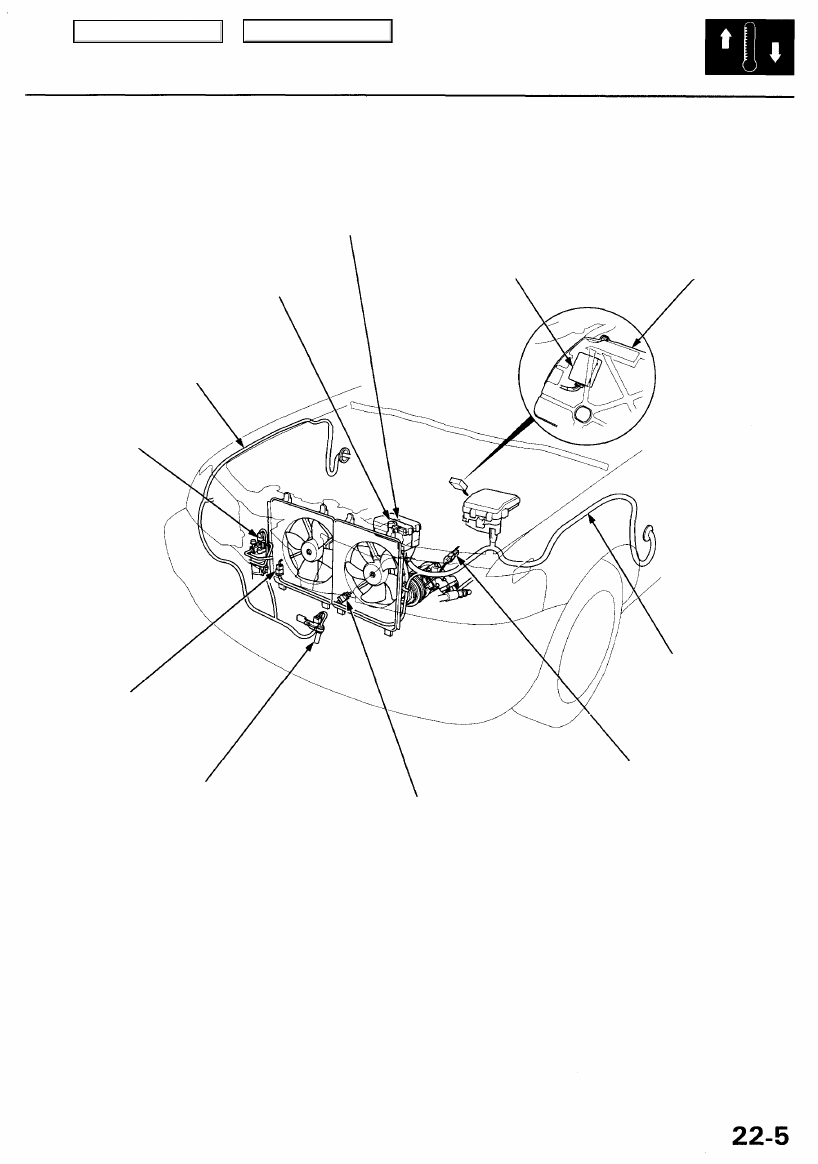

Wiring/Connector Locations

RADIATOR FAN RELAY
(Located in the under-hood relay box C)
Test, page

 22-64

RADIATOR FAN MAIN RELAY,
CONDENSER FAN RELAY,
COMPRESSOR CLUTCH RELAY
(Located in the under-hood relay box A)

Test, page

22-64

RIGHT ENGINE
COMPARTMENT

WIRE HARNESS

A/C PRESSURE SWITCH
CONNECTOR

RADIATOR FAN
CONNECTOR

OUTSIDE AIR TEMPERATURE SENSOR
Replacement, page

22-61

Test, page

22-61

FAN CONTROL UNIT
(Located behind the PCM cover)

PCM COVER

LEFT ENGINE
COMPARTMENT

WIRE HARNESS

COMPRESSOR CLUTCH
CONNECTOR

CONDENSER FAN CONNECTOR

Main Menu

Table of Contents

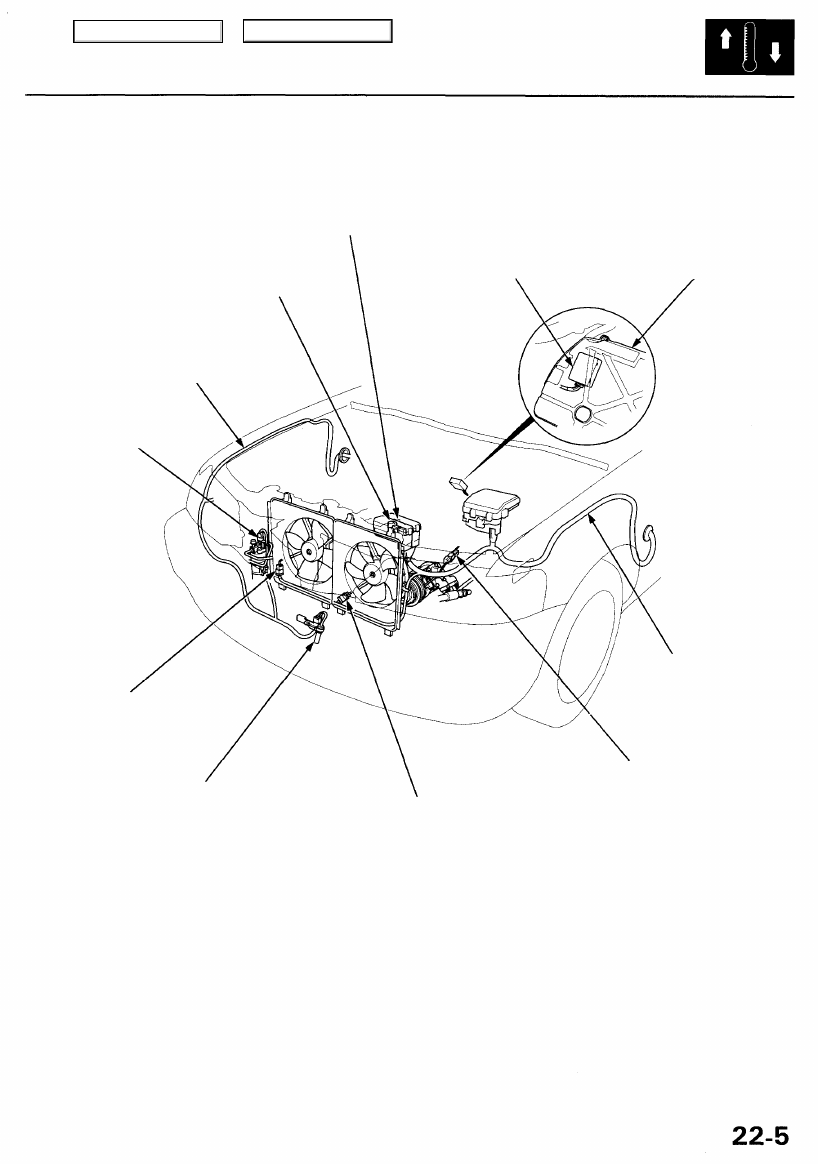

Wiring/Connector Locations

SRS components are located in this area. Review the SRS component locations, precautions, and procedures in the SRS
(

section 24

) before performing repairs or service.

BLOWER MOTOR
CONNECTOR

EVAPORATOR

TEMPERATURE
SENSOR
Test, page

22-63

RECIRCULATION CONTROL
MOTOR CONNECTOR

SUNLIGHT SENSOR
CONNECTOR

BLOWER MOTOR RELAY

Wire colors: BLK/YEL,
WHT, RED/BLK and BLK

Test, page

 22-64

BLOWER MOTOR HIGH RELAY

Wire colors: BLK/YEL,

BLU/RED, LT GRN and BLK

Test, page

22-64

POWER TRANSISTOR
Test, page

22-63

AIR MIX CONTROL MOTOR
Replacement, page

22-57

Test, page

22-57

MODE CONTROL
MOTOR CONNECTOR

IN-CAR TEMPERATURE
SENSOR CONNECTOR

CLIMATE CONTROL

UNIT CONNECTORS

Main Menu

Table of Contents
