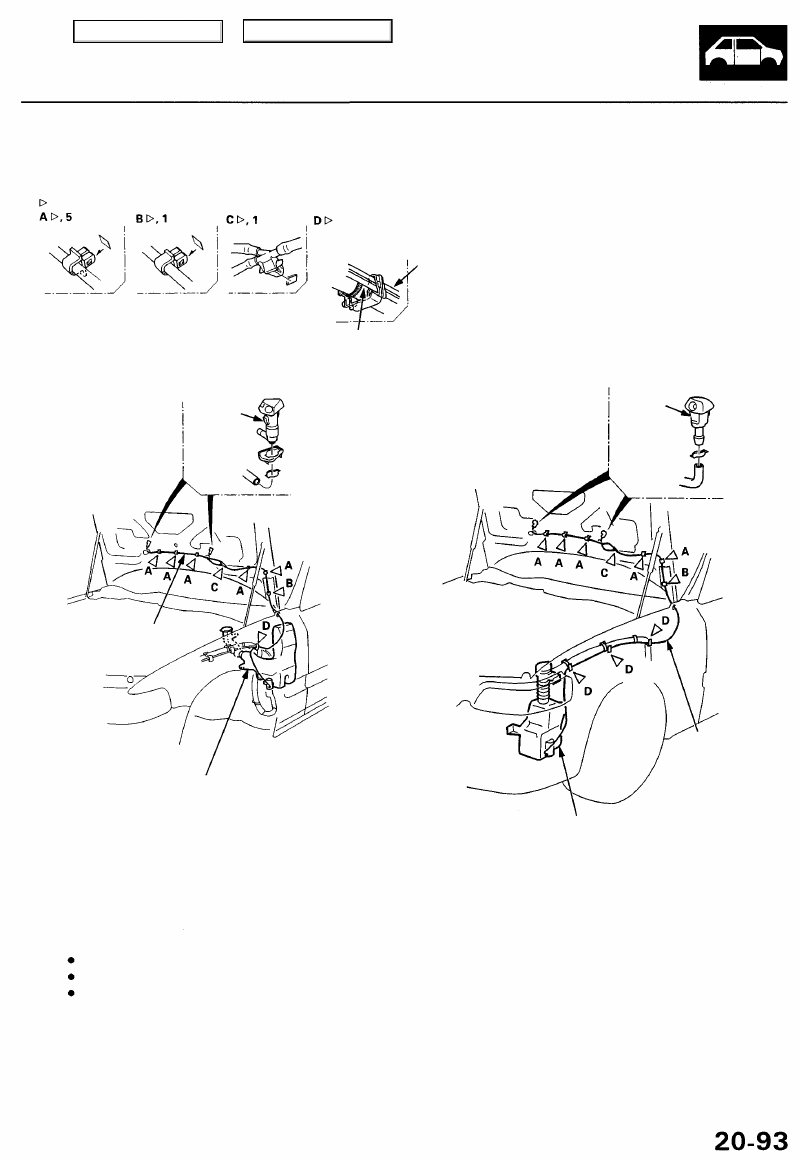

Washer Tube

Replacement

Remove the left inner fender (see page

20-85

).

: Clip locations

'96 - 99 models, 1
'00 - 01 models, 3

'96 - 99 models:

WINDSHIELD
WASHER

NOZZLE

WASHER
RESERVOIR

HOOD OPENER
CABLE

WASHER
TUBE

'00 - 01 models:

WINDSHIELD
WASHER

NOZZLE

Installation is the reverse of the removal procedure.

NOTE:

Take care not to pinch the washer tube.

If necessary, replace any damaged clips.

After installing, adjust the aim of the windshield washer nozzles.

WINDSHIELD
WASHER
TUBE

WASHER
RESERVOIR

WINDSHIELD
WASHER TUBE

Main Menu

Table of Contents

Wiper Arms/Washer Nozzles Emblems

Adjustment

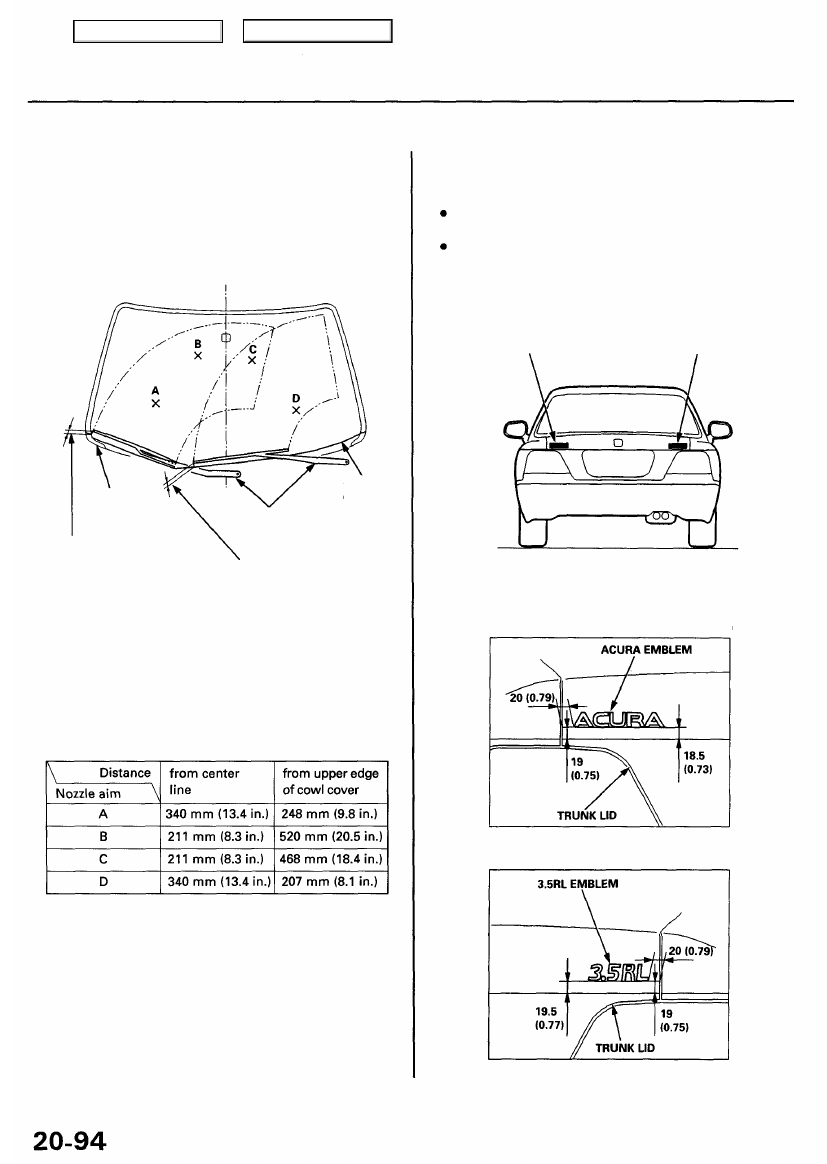

1. Adjust the wiper arms so that their park positions

match the illustration.

View from front to rear

Center line

2. '96 - 99 models: By inserting a tack and moving it

as necessary, adjust the washer nozzles so that they
aim at positions A, B, C, and D shown in the illustra-
tion.

'96 - 99 models

Installation

Apply the emblems where shown.

NOTE:

Before applying, clean the trunk lid surface with a

sponge dampened in alcohol.
After cleaning, keep oil, grease and water from getting
on the surface.

Attachment Points (Reference):

ACURA EMBLEM

3.5RL EMBLEM

Unit: mm (in.)

COWL
COVER

WINDSHIELD
WIPER ARMS

HINGE
COVER

from upper edge of

hinge cover.
Summer position: 21 mm (0.8 in.) from upper edge of cowl cover.

Winter position: 160 mm (6.3 in.) Summer position: 25 mm (1.0 in.)

Winter position: 139 mm (5.5 in.)

Main Menu

Table of Contents

Sub-frame

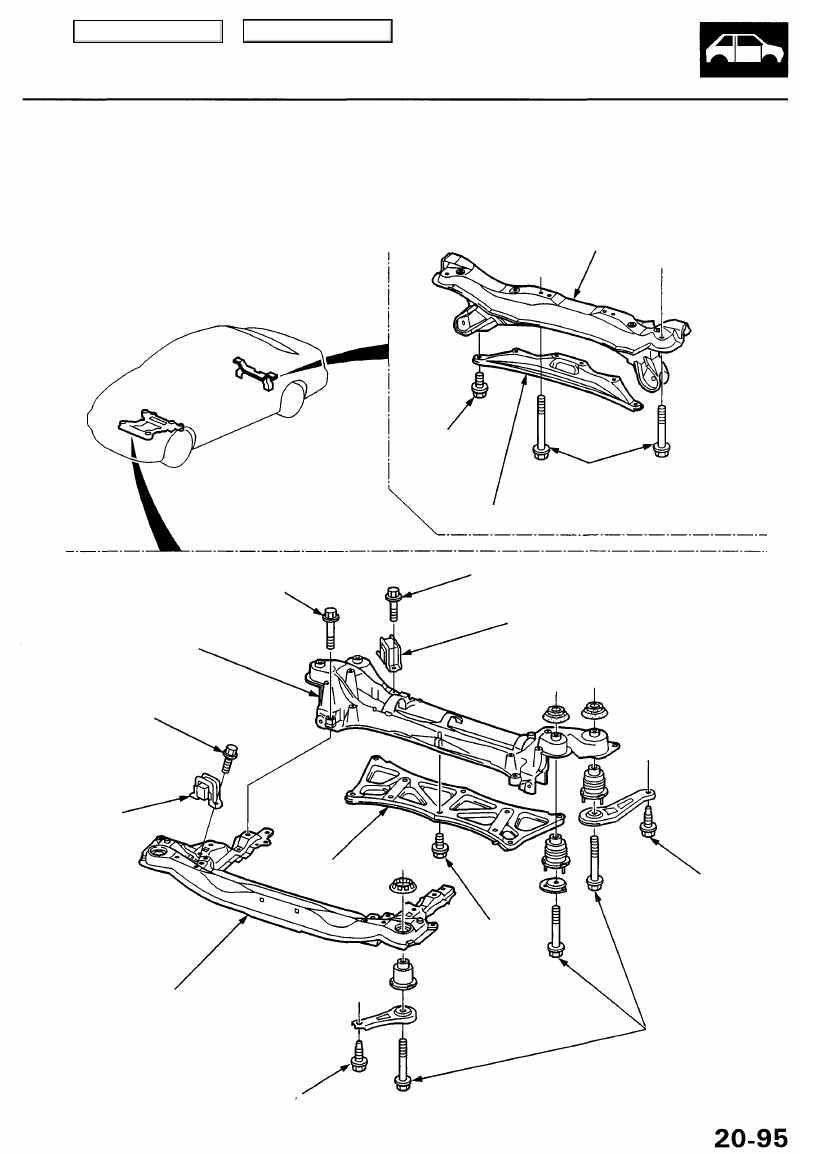

Sub-frame Torque Sequence:

CAUTION: After loosening the sub-frame mounting bolts, be sure to replace them with new ones.

10 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)

STIFFENER

SPECIAL BOLTS

12 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)
Replace.

12 x 1.25 mm

74 N-m (7.5 kgf-m,
54 Ibf-ft)

8 x 1.25 mm
22 N-m (2.2 kgf-m,

16 Ibf-ft)

REAR BEAM
DAMPER

REAR BEAM

To body

8 x 1.25 mm
22 N-m (2.2 kgf-m,

16 Ibf-ft)

FRONT BEAM
DAMPER

To body

12 x 1.25 mm

64 N-m (6.5 kgf-m,
47 Ibf-ft)

FRONT BEAM

12 x 1.25 mm
64 N-m (6.5 kgf-m,
47 Ibf-ft)

SPECIAL BOLTS

12 x 1.25 mm
64 N-m (5.5 kgf-m,
47 Ibf-ft)
Replace.

REAR BEAM
STIFFENER

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

REAR CROSS
BEAM

To body

To body

To body

Main Menu

Table of Contents

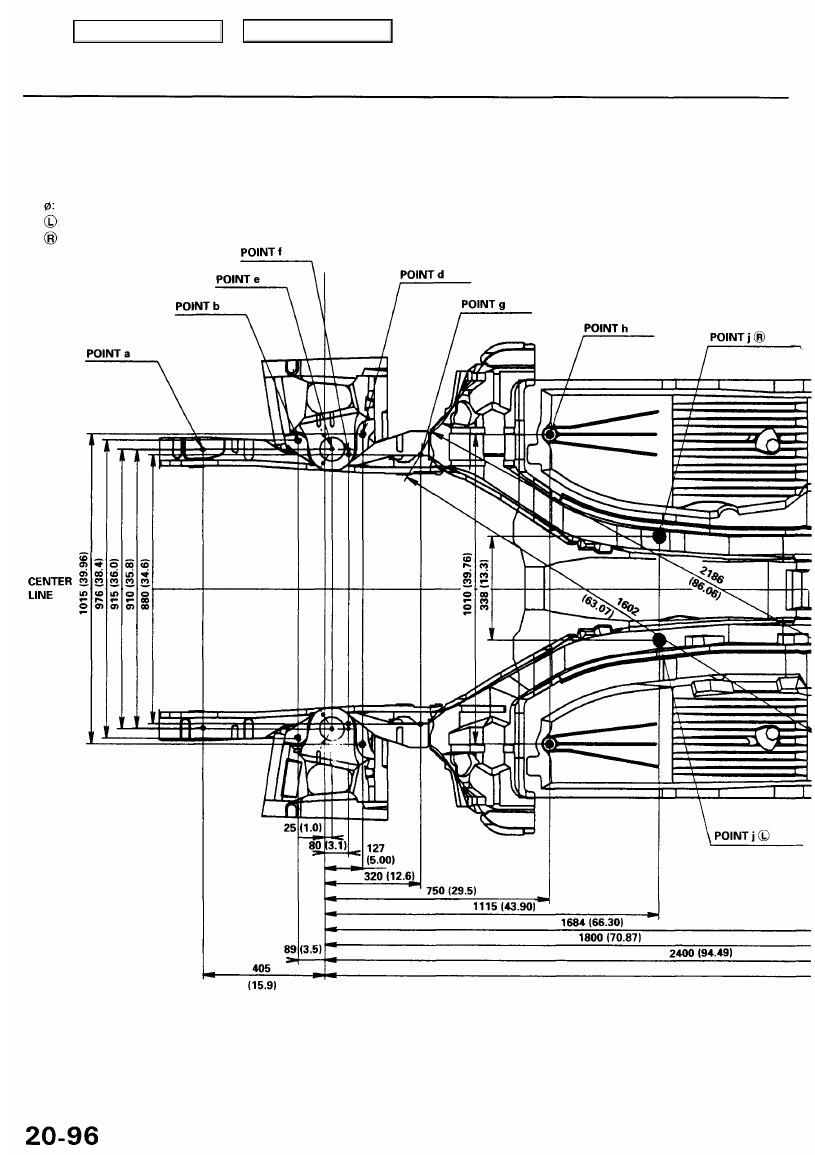

Frame Repair Chart

Top view:

Unit: mm (in.)

Inner diameter
: Left side
: Right side
