6 x 1.0 mm
9.8 N-m

(1.0 kgf-m,
7.2 Ibf-ft)

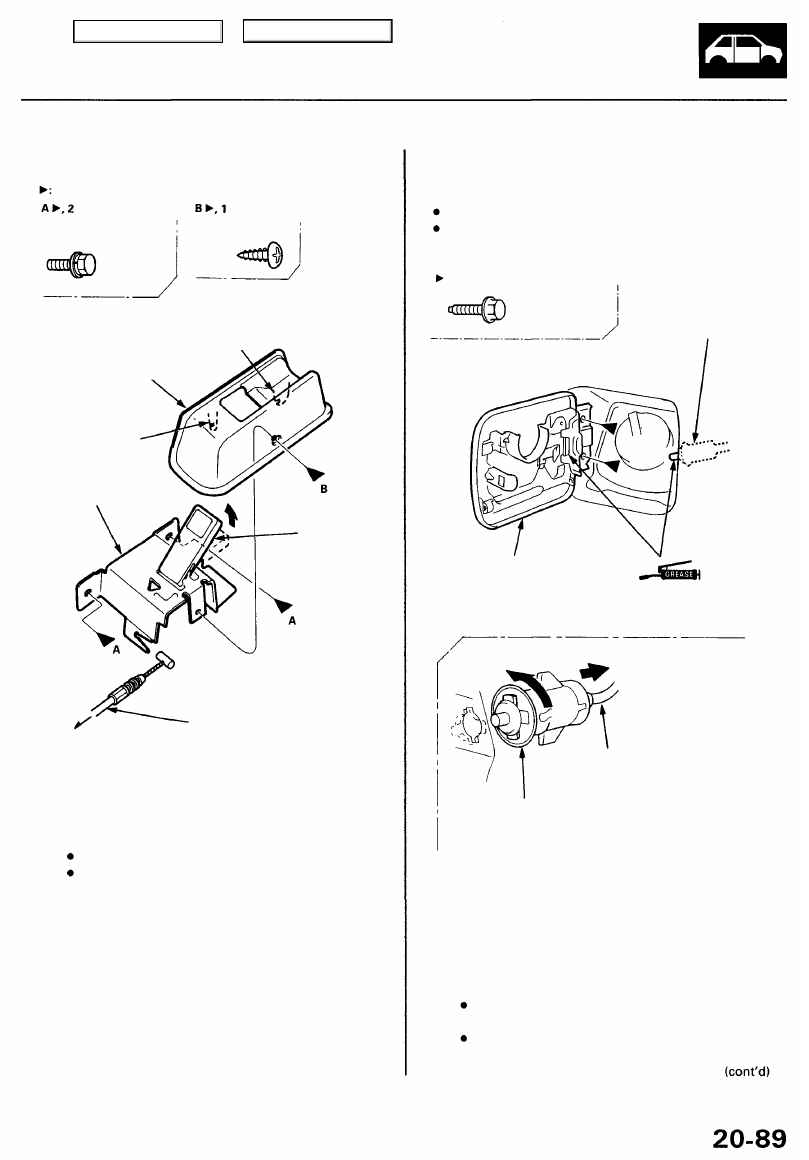

OPENER COVER
Slide and remove the
opener cover while
pulling it up.

HOOK

FUEL FILL DOOR
OPENER

HOOK

To fuel fill door

latch.

KNOB

FUEL FILL DOOR
OPENER CABLE
(see page

20-87

)

Installation is the reverse of the removal procedure.

NOTE:

Make sure the opener cable is connected properly.
Make sure the fuel fill door opens properly.

Fuel fill door latch:

NOTE: Remove the following parts.

Rear trim panel (see page

20-44

)

Rear edge of the trunk side trim (left side, see page

20-44

)

: Bolt locations, 2

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

FUEL FILL DOOR
After installing check for
a flush fit with the body.

FUEL FILL DOOR OPENER
CABLE
(see page

 20-87

)

FUEL FILL DOOR LATCH
Remove the fuel fill door latch
by turning it 90°

Installation is the reverse of the removal procedure.

NOTE:

Make sure each opener cable is connected prop-

erly.

Make sure the fuel fill door opens properly and
locks securely.

Fuel fill door opener:

Bolt, screw locations

FUEL FILL DOOR LATCH

Main Menu

Table of Contents

Opener and Latch

Removal (cont'd)

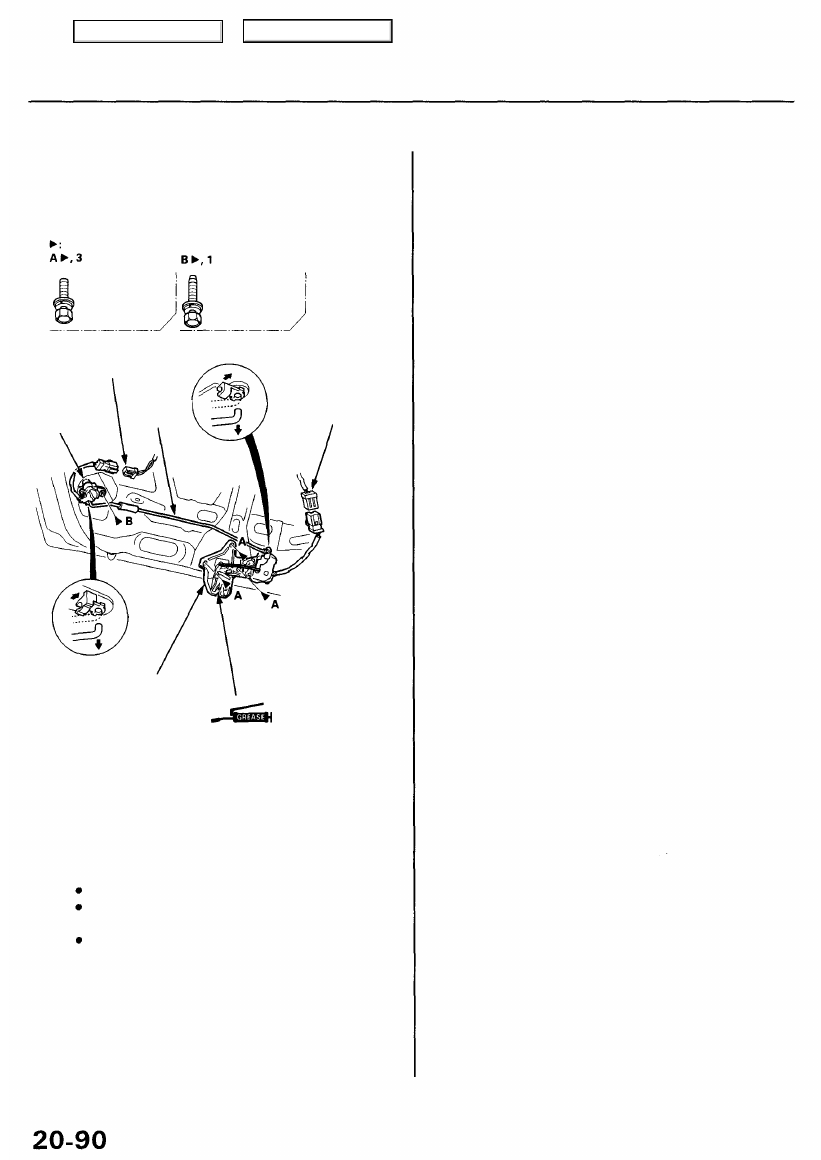

Trunk lid latch/Lock cylinder:

NOTE: Remove the trunk lid trim (see page

20-78

).

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

LOCK CYLINDER
SWITCH CONNECTOR

LOCK
CYLINDER

TRUNK LID

LATCH

CONNECTOR

Installation is the reverse of the removal procedure.

NOTE:

Grease the trunk latch.
Make sure the trunk lid opens properly and locks
securely.
Make sure the connector is connected properly.

Bolt locations

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

CYLINDER

ROD

Main Menu

Table of Contents

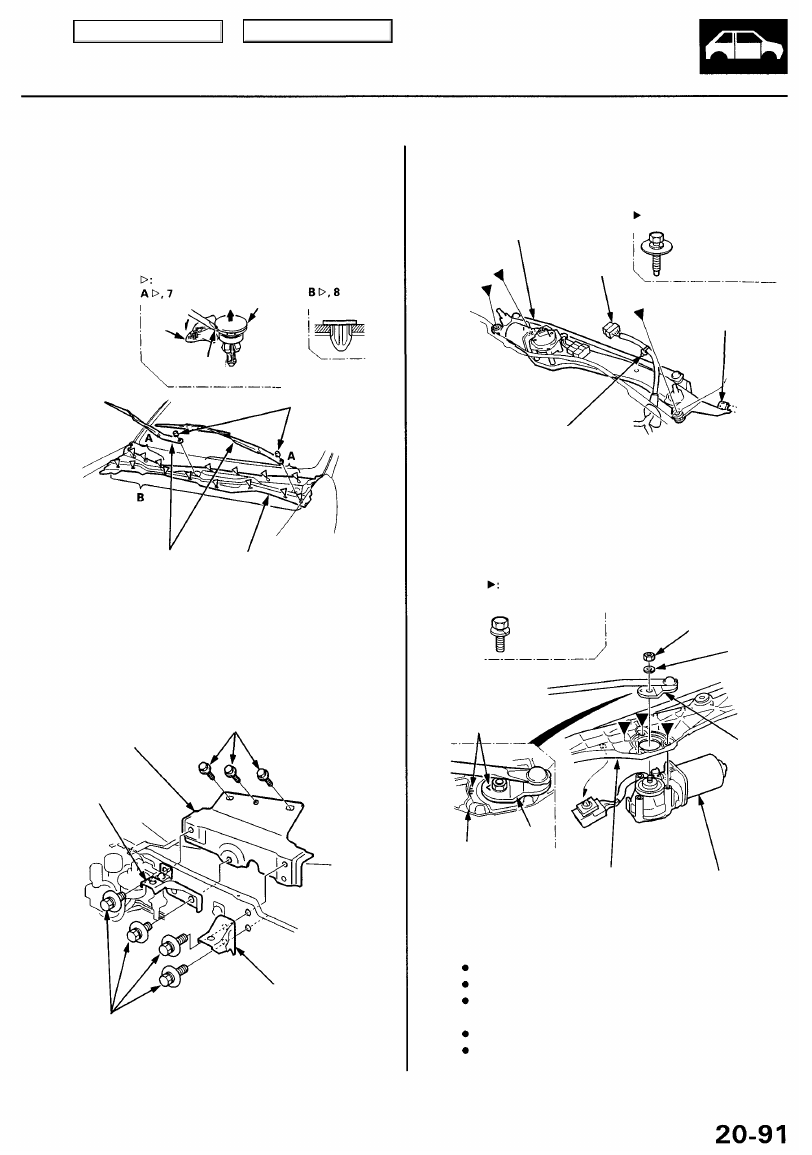

Windshield Wiper Arms/Windshield Wiper Linkage

Removal

CAUTION: Put on gloves to protect your hands.

NOTE: Take care not to scratch the hood and body.

1. Remove the windshield wiper arms, then remove

the hood seal and cowl cover.

INNER CLIP

NOTCH
(Cowl cover side)

NUTS
10 x 1.25 mm
18 N-m (1.8 kgf-m,
13 Ibf-ft)

WINDSHIELD
WIPER ARMS

COWL
COVER

2. Remove the strut brace (see

section 5

).

3. Remove the control box cover, then remove the dash-

board upper center reinforcement.

DASHBOARD
UPPER CENTER

REINFORCEMENT

STRUT BRACE
BRACKET

6 x 1.0 mm

9.8 N-m (1.0 kgf-m ,
7.2 Ibf-ft )

STRUT BRACE
BRACKET

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

4. Disconnect the connector, detach the harness clip,

then remove the windshield wiper linkage assembly.

WINDSHIELD
WIPER LINKAGE
ASSEMBLY

: Bolt locations, 3

6 x 1.0 mm
9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

PIN

(Body side)

HARNESS
CLIP

5. Separate the windshield wiper linkage and wind-

shield wiper motor.

NOTE: When installing, align the alignment marks

on the link and windshield wiper linkage.

6 x 1.0 mm

8 N-m (0.8 kgf-m,
5.8 Ibf-ft)

ALIGNMENT
MARKS

LINK

LINK

WINDSHIELD
WIPER LINKAGE

WINDSHIELD WINDSHIELD
WIPER LINKAGE WIPER MOTOR

6. Installation is the reverse of the removal procedure.

NOTE:

Make sure the connector is connected properly.
If necessary, replace any damaged clips.
Install the windshield wiper arms properly as

described on page

20-94

.

Check the windshield wiper motor operation.
Grease the moving parts.

SHOP
TOWEL

Clip locations

CONNECTOR

Bolt locations, 3

NUT

10 x 1.25 mm
18 N-m (1.8 kgf-m,
13 Ibf-ft)

SPRING
WASHER

Main Menu

Table of Contents

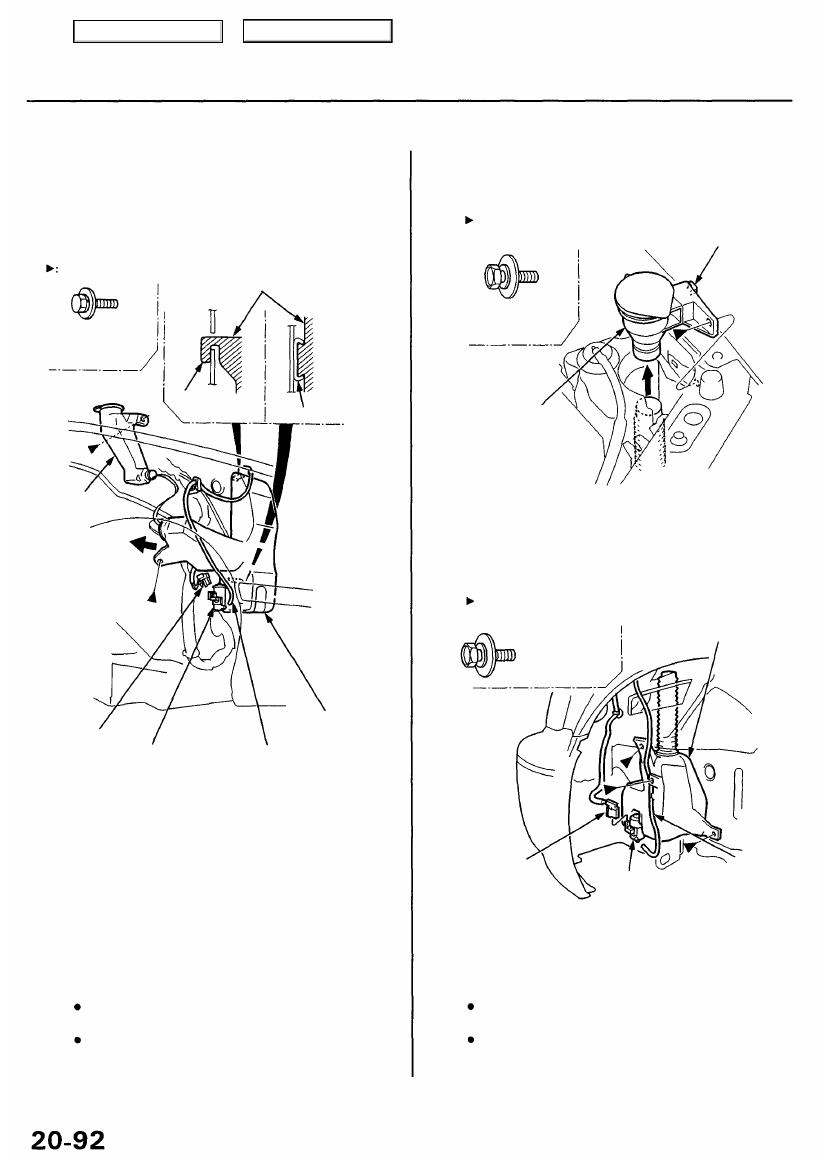

Washer Reservoir

Removal

CAUTION: Put on gloves to protect your hands.

'96 - 99 models:

1. Remove the bolt, then pull out the washer filler.

Bolt location, 1

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

WASHER
RESERVOIR

WASHER
FILLER

'00-01 models:

1. Remove the bolt, then pull out the washer filler.

: Bolt location, 1

HOOK

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

WASHER

FILLER

2. Pull away the inner fender as necessary (see page

20-85

).

3. Disconnect the washer tube and washer motor con-

nector.

: Bolt locations, 3

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

WASHER

RESERVOIR

CONNECTOR

WASHER

WINDSHIELD TUBE
WASHER MOTOR

4. Remove the bolt, then remove the washer reservoir.

5. Installation is the reverse of the removal procedure.

NOTE:

Make sure the washer motor connector and

washer tube is connected properly.
Check the washer motor operation.

HOOK

HOOK

CONNECTOR

WINDSHIELD
WASHER MOTOR

WASHER
TUBE

WASHER
RESERVOIR

2. Pull away the inner fender as necessary (see page

20-85

).

3. Disconnect the washer tube and windshield washer

motor connector.

4. Remove the bolt, then remove the washer reservoir

by sliding it forward.

5. Installation is the reverse of the removal procedure.

NOTE:

Make sure the windshield washer motor connec-

tor and washer tube is connected properly.
Check the windshield washer motor operation.
