Acura RL (1996-2004 year). Manual - part 550

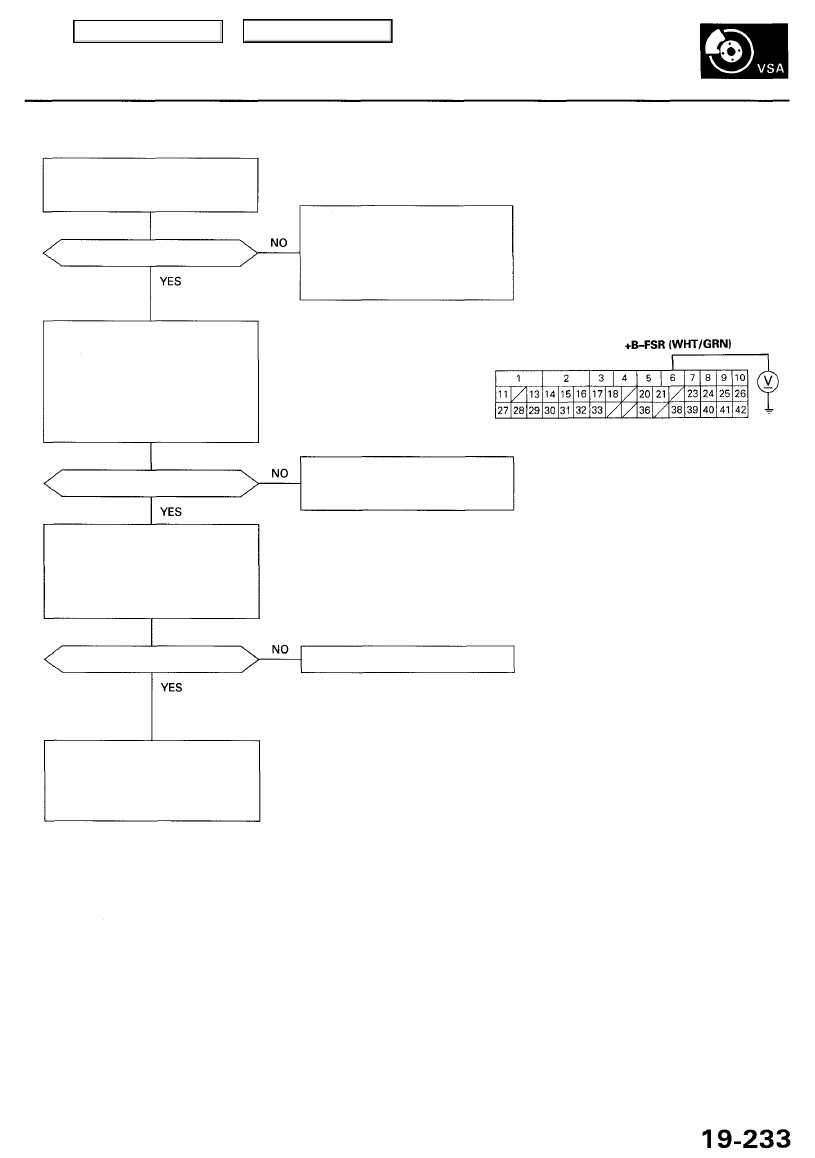

DTC 54: Valve relay

Check the VSA (20 A) fuse in the
under-hood fuse/relay box, and
reinstall the fuse if it is OK.

Is the fuse OK?

Replace the fuse, and recheck. If

the fuse is blown, check for a
short to body ground in this fuse

circuit. If the circuit is OK,
replace the VSA modulator-con-
trol unit.

Check for an open in the +B-FSR
circuit:

1. Disconnect the VSA control

unit 42P connector.

2. Measure the voltage between

the VSA control unit 42P con-

nector terminal No. 6 and
body ground.

VSA CONTROL UNIT 42P CONNECTOR

Wire side of female terminals

Is there battery voltage?

Repair open in the wire between

the VSA (20 A) fuse and the VSA
control unit.

Problem verification:

1. Connect the VSA control unit

42P connector.

2. Clear the DTC.
3.  Test drive the vehicle.
4. Verify the DTC.

Is DTC 54 indicated?

The system is OK at this time.

Check for loose terminals in the
VSA control unit 42P connector.

If necessary, substitute a known-
good VSA modulator-control
unit, and recheck.

Main Menu

Table of Contents

Troubleshooting

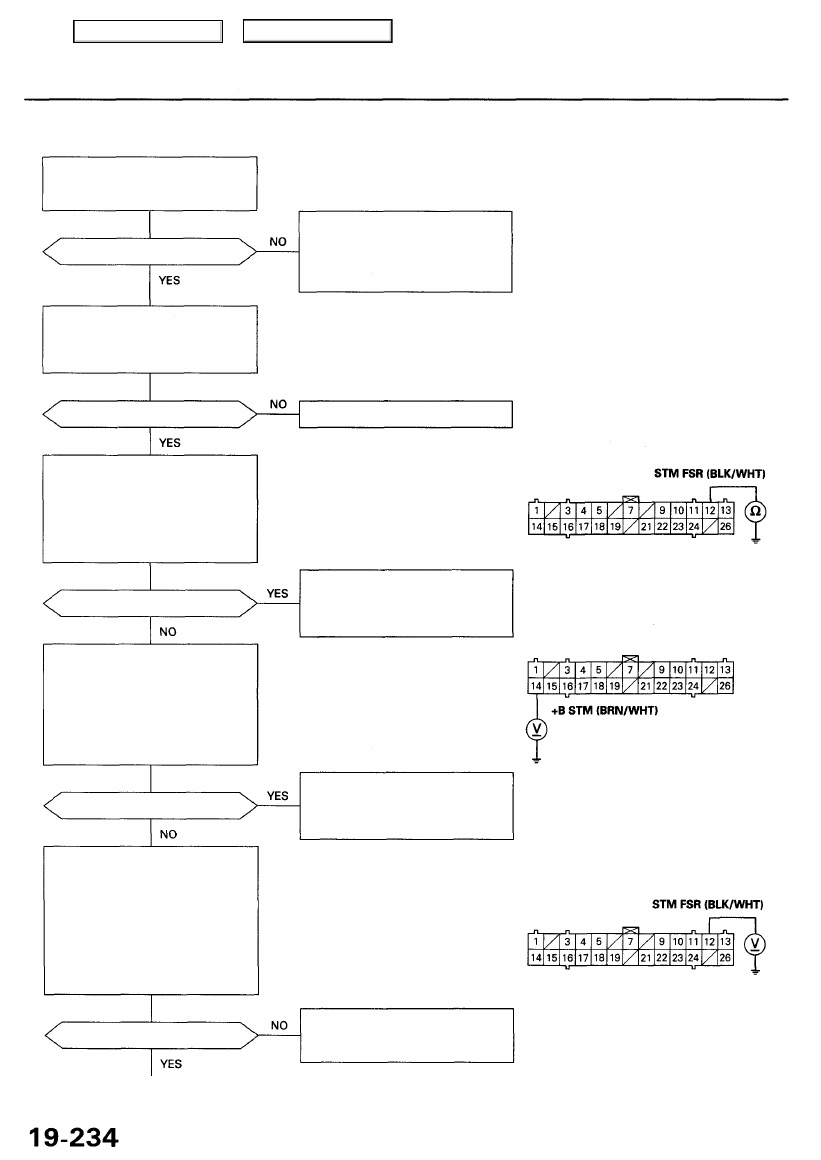

DTC 55: Sub Throttle Motor Fail-safe Relay

Check the TCS (20 A) fuse in the
under-hood fuse/relay box, and
reinstall the fuse if it is OK.

Is the fuse OK?

Check the fail-safe relay in the
under-hood relay box C, and
leave the relay removed (see

section 23

).

Is the relay OK?

Check for a short to body ground
in the STM FSR circuit:

1. Disconnect the VSA converter

unit 26P connector.

2. Check for continuity between

terminal No. 12 and body
ground.

Is there continuity?

Check for a short to power in the
+B-STM circuit:

1. Turn the ignition switch ON

(II).

2. Measure the voltage between

the VSA converter unit 26P
connector terminal No. 14
and body ground.

Is there battery voltage?

Check for an open in the STM
FSR circuit:

1. Turn the ignition switch OFF.

2. Reinstall the fail-safe relay.
3. Turn the ignition switch ON

(II).

4. Measure the voltage between

the VSA converter unit 26P

connector terminal No. 12
and body ground.

Is there battery voltage?

(To page

19-235

)

Replace the fuse, and recheck. If
the fuse is blown, check for a
short to body ground in this fuse
circuit. If the circuit is OK,
replace the VSA converter unit.

Replace the fail-safe relay.

VSA CONVERTER UNIT 26P CONNECTOR

Wire side of female terminals

Repair short to body ground in

the wire between the sub throt-
tle motor fail-safe relay and the
VSA converter unit.

Repair short to power in the
wire between the sub throttle
motor fail-safe relay and the VSA
converter unit.

Repair open in the wire between
the sub throttle motor fail-safe
relay and the VSA converter unit.

Main Menu

Table of Contents

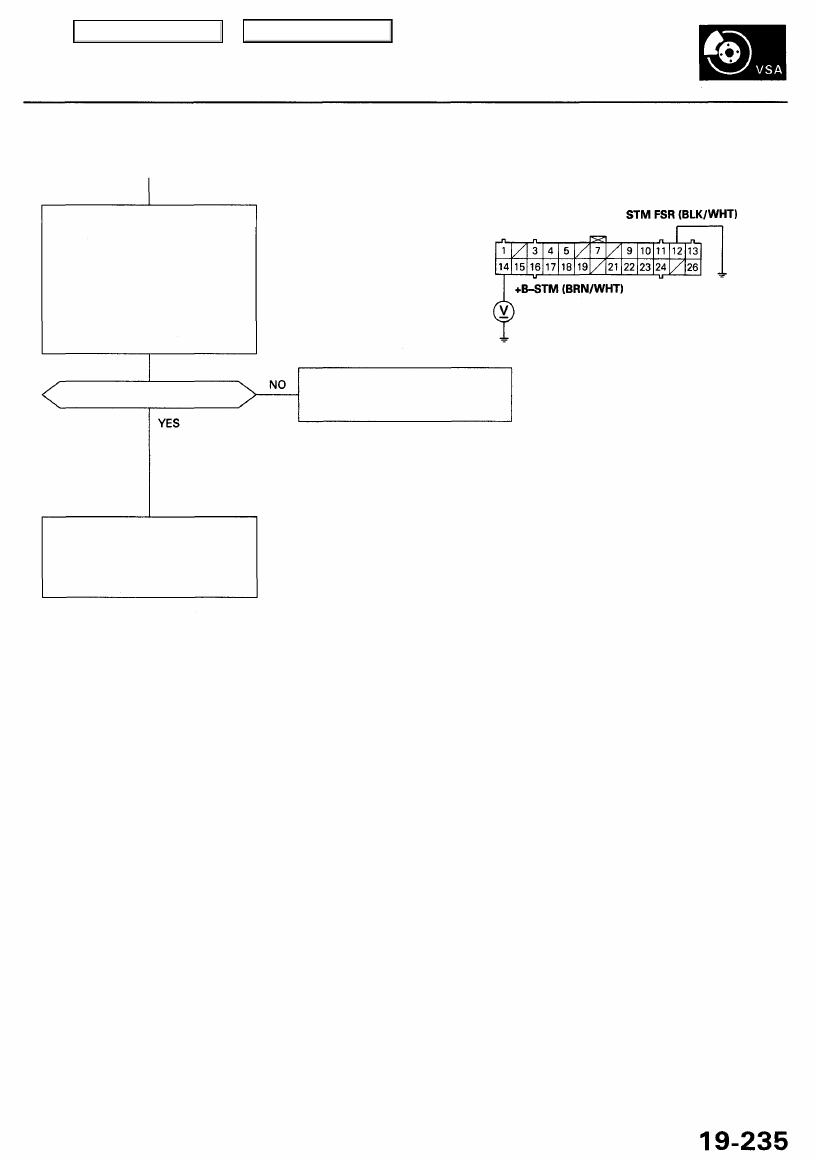

(From page

19-234

)

Check for an open in the +B-STM
circuit:

1. Connect the VSA converter

unit 26P connector terminal
No. 12 and body ground with
a jumper wire.

2. Measure the voltage between

the VSA converter unit 26P
connector terminal No. 14

and body ground.

VSA CONVERTER UNIT 26P CONNECTOR

JUMPER
WIRE

Wire side of female terminals

Is there battery voltage?

Repair open in the wire between

the sub throttle motor fail-safe

relay and the VSA converter unit.

Check for loose terminals in the
VSA converter unit 26P connec-
tor. If necessary, substitute a
known-good VSA converter unit,
and recheck.

Main Menu

Table of Contents

Troubleshooting

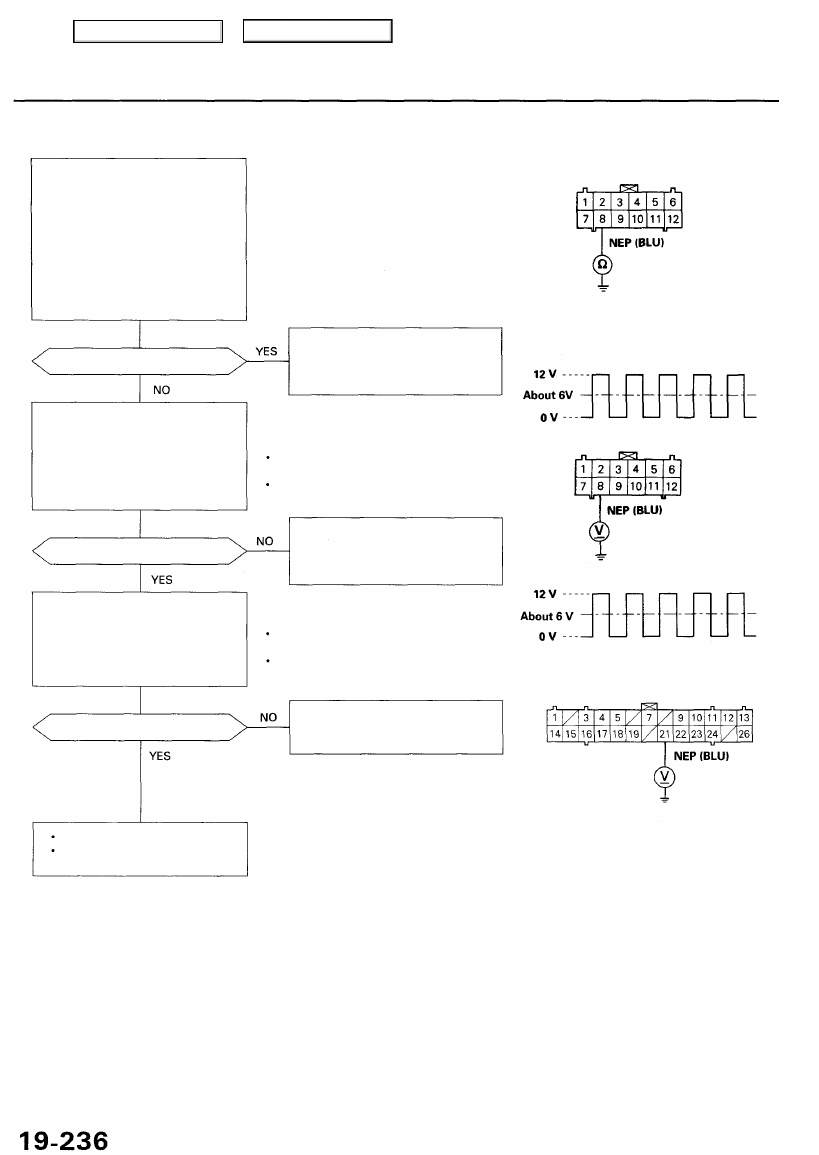

DTC 58: Engine Speed Signal

Check for a short to body ground
in the NEP circuit:

1. Disconnect the VSA converter

unit 26P connector, the PCM
connector C (12P) and the
gauge assembly 22P connec-

tor.

2. Check for continuity between

the PCM connector C (12P)
t e r m i n a l No. 8 and body
ground.

Is there continuity?

Check the PCM:

1. Connect the PCM connector C

(12P).

2. Start the engine.
3. Measure the voltage between

the PCM connector C (12P) ter-

minal No. 8 and body ground.

Is there about  6 V ?

Check for an open in the NEP cir-
cuit:

Measure the voltage between the
VSA converter unit 26P connec-

tor terminal No. 21 and body
ground.

Is there about 6 V?

The system is OK at this time.
If the problem recurs, replace
the VSA converter unit.

PCM CONNECTOR C (12P)

Wire side of female terminals

Repair short to body ground in

the wire between the VSA con-

verter unit, PCM and the gauge
assembly.

NOTE:

Use the 10 V range or a similar range in
an analog tester.

Check with the engine idling and
warmed-up.

Check for loose terminals in the
PCM connectors. If necessary,
substitute a known-good PCM,
and recheck.

NOTE:

Use the 10 V range or a similar range in
an analog tester.
Check with the engine idling and

warmed-up.

VSA CONVERTER UNIT 26P CONNECTOR

Repair open in the wire between

the PCM and the VSA converter

unit.

Wire side of female terminals
