Acura RL (1996-2004 year). Manual - part 542

Terminal

number

23

24

25

26

27

28

29

30

31

32

33

36

38

39

40

41

42

Wire

color

YEL/BLK

WHT

YEL

BLU

WHT/BLK

GRN/BLU

GRY

BLU/YEL

GRN/YEL

GRN/WHT

LT GRN/

RED

GRN/WHT

GRN/RED

YEL

PNK

BLK

GRN

Terminal

sign

IG2

CAN (+)

PSM

PSS

VSA

OFF SW

FLS (+)

RLS (-)

RRS (-)

RRS (+)

STOP

VSA

BFL

PARK

YRSA

YU

CAN (- )

YRSS

PSU

Description

Power source for activating the
system

Communication signal

Ground for the pressure sensor

Detects pressure sensor signal

Detects VSA off switch signal

Detects left-front wheel sensor signal

Detects left-rear wheel sensor signal

Detects right-rear wheel sensor signal

Detects brake pedal position switch
signal

Drives VSA system indicator

Detects brake fluid level switch signal

Detects parking brake switch signal

Power source for the yaw rate/lateral
acceleration sensor

Communication signal

Detects yaw rate sensor signal

Power source for the pressure sensor

Measurement (With the VSA control unit 42P

connector disconnected)

Terminals

23-GND

27-GND

28-13

29-14

30-31

32-GND

33-GND

36-GND

38-GND

Conditions

Ignition switch ON

(II)

Press the VSA off
switch with the igni-

tion switch ON (II)

Wheel

Press the brake
pedal

Ignition switch ON

(ID

With the igni-
tion switch

ON (II), the ———

brake fluid
level is

With the

ignition Pressed
switch ON
(II), park-
ing brake Released
pedal is

Voltage

Battery

Voltage

Battery

Voltage

AC: 0.053 V
or above

Reference

Oscilloscope

0.15 Vp-p or

above

Battery

Voltage

About 5 V

Battery

Voltage

0 V

0 V

Battery

Voltage

Main Menu

Table of Contents

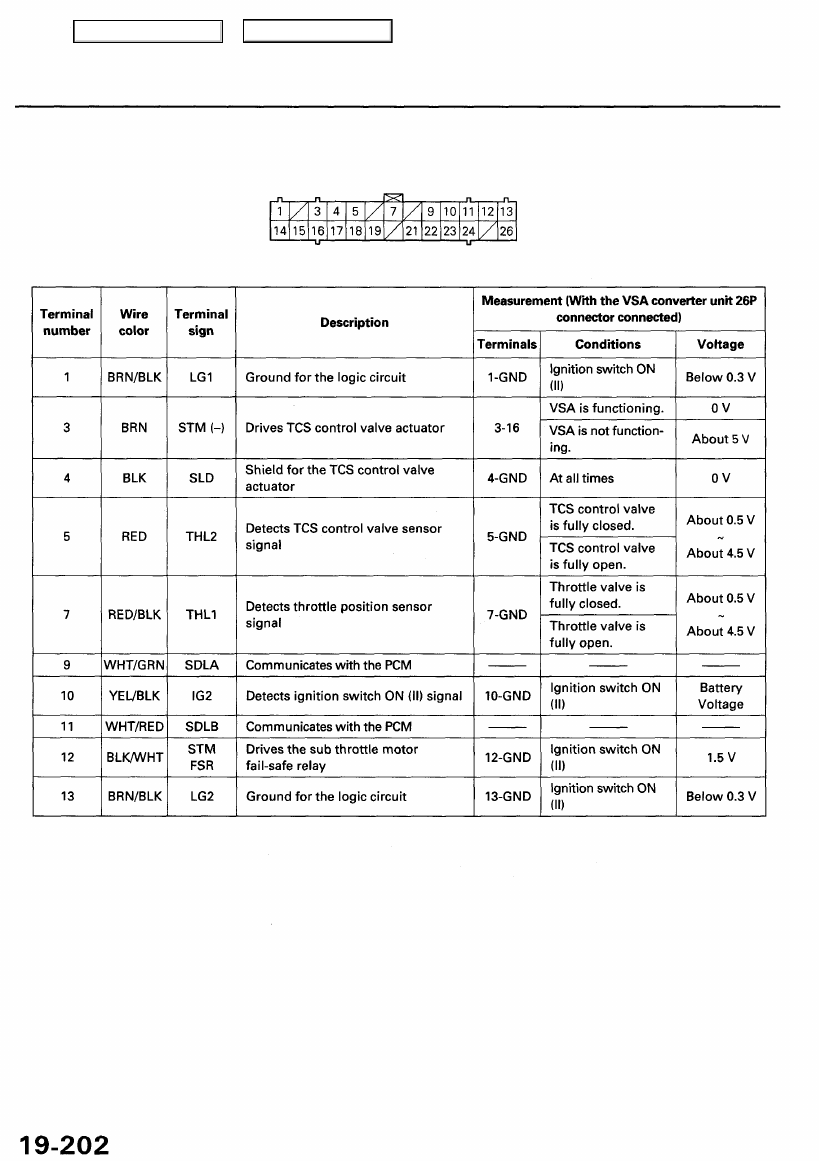

Terminal Arrangement

VSA CONVERTER UNIT 26P CONNECTOR

Wire side of female terminals

Main Menu

Table of Contents

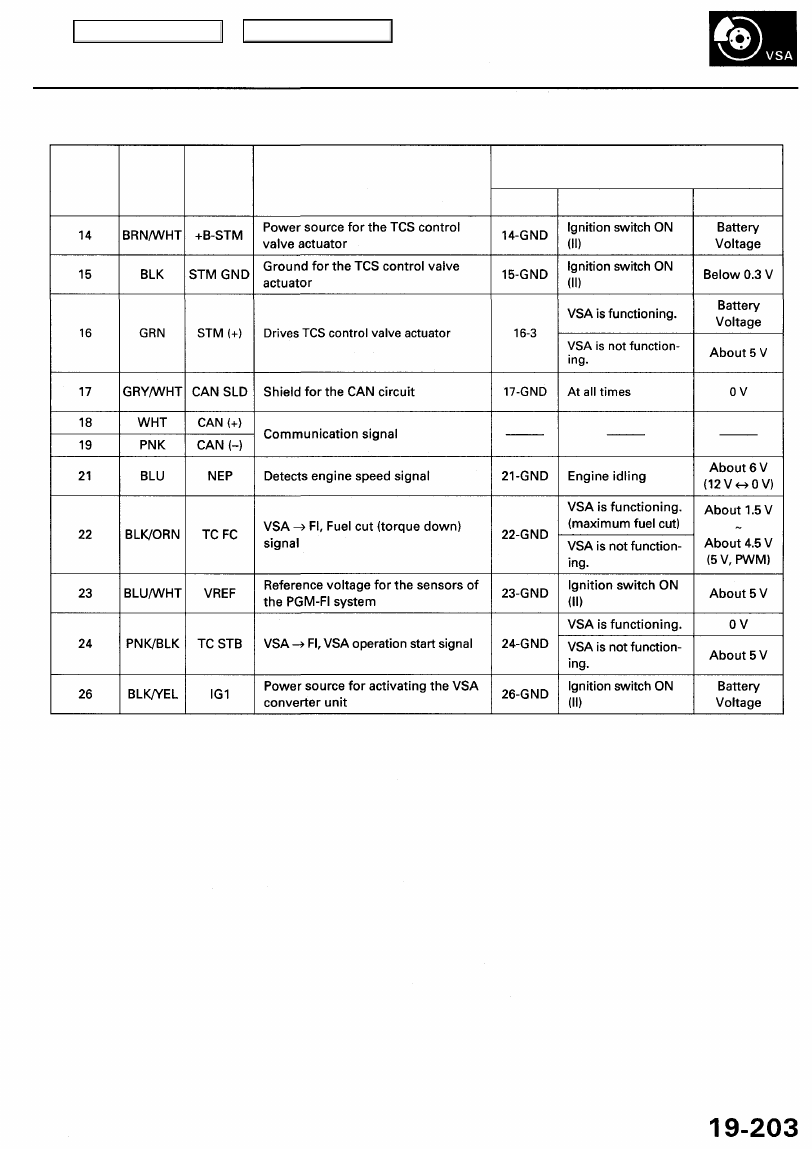

Terminal

number

Wire

color

Terminal

sign

Description

Measurement (With the VSA converter unit 26P

connector connected)

Terminals

Conditions

Voltage

Main Menu

Table of Contents

Troubleshooting Precautions

System Indicators

If the system is OK, the ABS indicator goes off once after turning the ignition switch ON (II) without starting the engine,
and then come on again and go off several seconds later after starting the engine. This occurs because the VSA control
unit is turned on by the IG2 power source.

The ABS indicator or VSA system indicator comes on when the VSA control unit detects a problem in the system.
The ABS indicator or VSA system indicator will also come on under these conditions, even though the system is oper-
ating properly:
— The vehicle goes into a spin
— The ABS continues to operate for a long time
— The vehicle is subjected to an electrical signal disturbance

If there is a fault in the PGM-FI system, only the VSA system indicator comes on.

The VSA Activation Indicator will flash when only the drive wheels rotate or one of the drive wheels is stuck. When this

occurs, the ABS indicator and VSA system indicator do not come on.

To determine the actual cause of the problem, question the customer about the problem, taking these conditions into con-
sideration.

When a problem is detected and the ABS or VSA indicator comes on, there are cases when the indicator stays on until
the ignition switch is turned OFF, and cases when the indicator goes off automatically when the system returns to nor-

mal. For DTC 61 and 62, the indicator goes off automatically when the system returns to normal. For all other codes,

the indicator stays on until the ignition switch is turned OFF.
For DTCs 12, 14, 16, 18, 51, 52, 53, 66, 68 and 84, the ABS indicator goes off when the vehicle is driven again and the
system is OK after the ignition switch is turned from OFF to ON (II). However, if the DTC is cleared, the CPU resets and
the indicator goes off right after the engine is started if the system is OK.
The ABS is not operational when the ABS indicator is ON; the VSA is not operational when the VSA indicator is ON.
When the VSA indicator and MIL are both ON, troubleshoot the PGM-FI system first.

Diagnostic Trouble Code (DTC)

The memory can hold any number of DTCs. However, when the same DTC is detected more than once, the more recent

DTC is written over the earlier one. Therefore, when the same problem is detected repeatedly, it is memorized as a sin-

gle DTC.

The DTCs are indicated in ascending number order, not in the order they occur.
The DTCs are memorized in the EEPROM (non-volatile memory). Therefore, the memorized DTCs cannot be canceled

by disconnecting the battery. Perform the specified procedures to clear the DTCs.

Self-diagnosis

Self-diagnosis can be classified into two categories:

— Initial diagnosis: Performed right after the engine starts and until the ABS or VSA indicator goes off.
— Regular diagnosis: Performed right after the initial diagnosis until the ignition switch is turned OFF.
When a problem is detected by self-diagnosis, the VSA control unit shifts to fail-safe mode.

Kickback

The pump motor operates when the ABS is functioning, and the fluid in the reservoir is forced out to the master cylinder,
causing kickback at the brake pedal.

Pump Motor

The pump motor operates when the ABS is functioning.
The VSA control unit checks the pump motor operation during initial diagnosis when the vehicle is started.
You may hear the motor operate at this time, but it is normal.

Brake Fluid Replacement/Air Bleeding

Brake fluid replacement and air bleeding procedures are identical to the procedures use on vehicles not equipped with

VSA. To ease bleeding, start with the front wheels.
