TCS CONTROL UNIT 20P CONNECTOR

From page

19-188

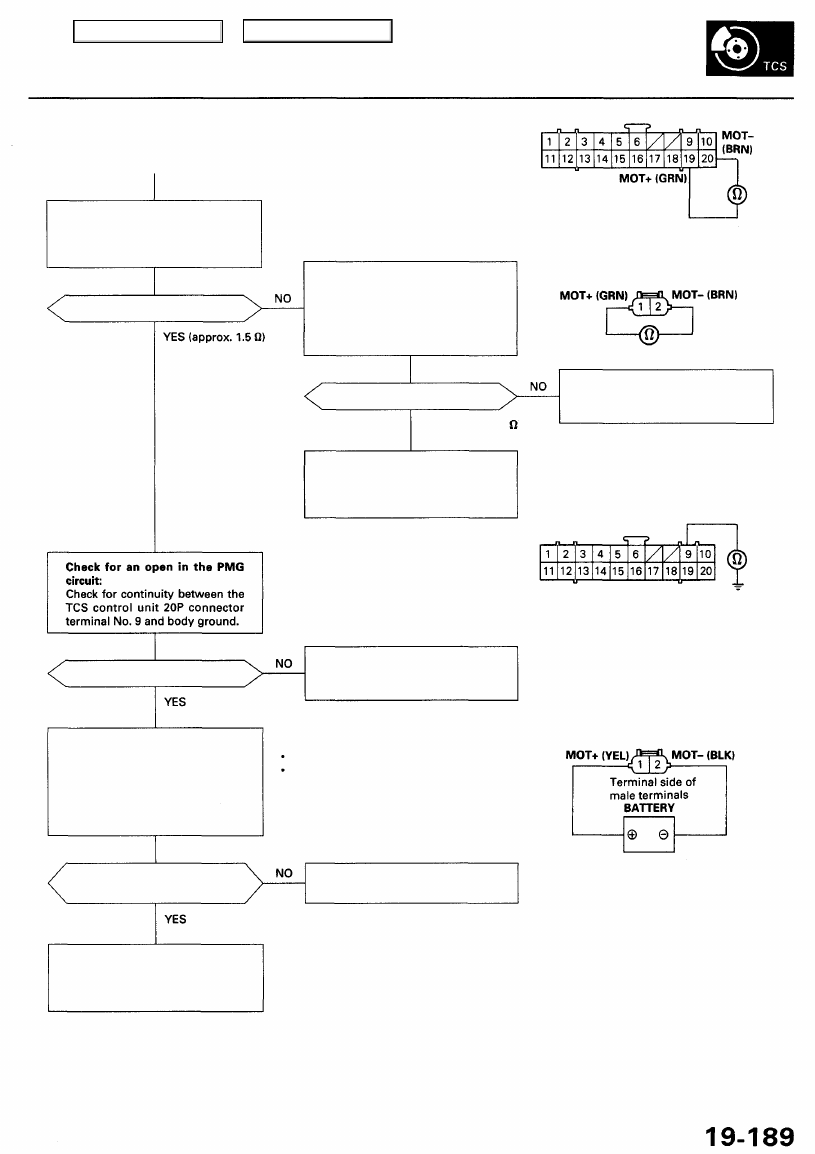

Check the MOT circuit:
Check for continuity between the
TCS control unit 20P connector
terminal No. 19 and No. 20.

Is there continuity?

Is there continuity?

Check the TCS control valve oper-
ation:

Connect battery power to the TCS
control valve actuator connector

terminal No. 1, and ground con-

nector terminal No. 2 for one sec-
ond.

Check for an open in the MOT
circuit:

1. Disconnect the TCS control

valve actuator connector.

2. Check for continuity between

terminal No. 1 and No. 2.

Wire side of female terminals

TCS CONTROL VALVE
ACTUATOR CONNECTOR

Wire side of female terminals

Is there continuity?

YES (approx. 1.5 )

Replace the TCS control valve
assembly. (Open circuit inside
the motor)

Repair open in the MOT+ or
MOT- circuit between the TCS
control unit and TCS control
valve actuator.

TCS CONTROL UNIT 20P CONNECTOR

PMG (BLK)

Wire side of female terminals

Repair open in the wire between
the TCS control unit and body
ground, or poor ground (G601).

TCS CONTROL VALVE
ACTUATOR CONNECTOR

CAUTION:

Be careful not to short the terminals.
After checking, disconnect the termi-
nals.

Does the TCS control valve oper-
ate smoothly?

Replace the TCS control valve
assembly.

Check for loose TCS control unit
connectors. If necessary, substi-
tute a known-good TCS control
unit and recheck.
