Acura RL (1996-2004 year). Manual - part 440

SHIFT SOLENOID VALVE A
O-RING Replace.
HARNESS CLAMP
A/T CLUTCH PRESSURE CONTROL SOLENOID VALVE/THROTTLE
VALVE BODY ASSEMBLY

1ST ACCUMULATOR COVER

2ND ACCUMULATOR COVER
O-RING Replace.
DOWEL PINS
THROTTLE SEPARATOR PLATE
SECONDARY VALVE BODY
DOWEL PINS
CHECK BALLS
MAIN SEPARATOR PLATE
MAIN VALVE BODY
DOWEL PINS
FILTER Replace.
ATP PASSAGE SEPARATOR PLATE

ATF PASSAGE

ATP STRAINER
SHIFT SOLENOID VALVE B
SHIFT SOLENOID VALVE/A/T CLUTCH PRESSURE CONTROL
SOLENOID VALVE HARNESS
O-RING Replace.
DETENT SPRING PIN
DETENT SPRING
DETENT SPRING PLATE
LOCK WASHER Replace.
FILTER Replace.
FILTERS Replace.
CHOKE
FILTER Replace.
O-RING Replace.
DRAIN PLUG, 18 x 1.5 mm
SEALING WASHER Replace.

ATF PAN

ATF PAN GASKET Replace.
DOWEL PINS
DOWEL PINS
TRANSMISSION RANGE SWITCH (A/T GEAR POSITION SWITCH)
LOCK WASHER Replace.
LOCKNUT
HARNESS CONNECTOR STOP
SHIFT CABLE HOLDER BASE

TORQUE SPECIFICATIONS

A/T gear position switch locknut

Drain plug

Main Menu

Table of Contents

Illustrated Index

Rear Cover

Main Menu

Table of Contents

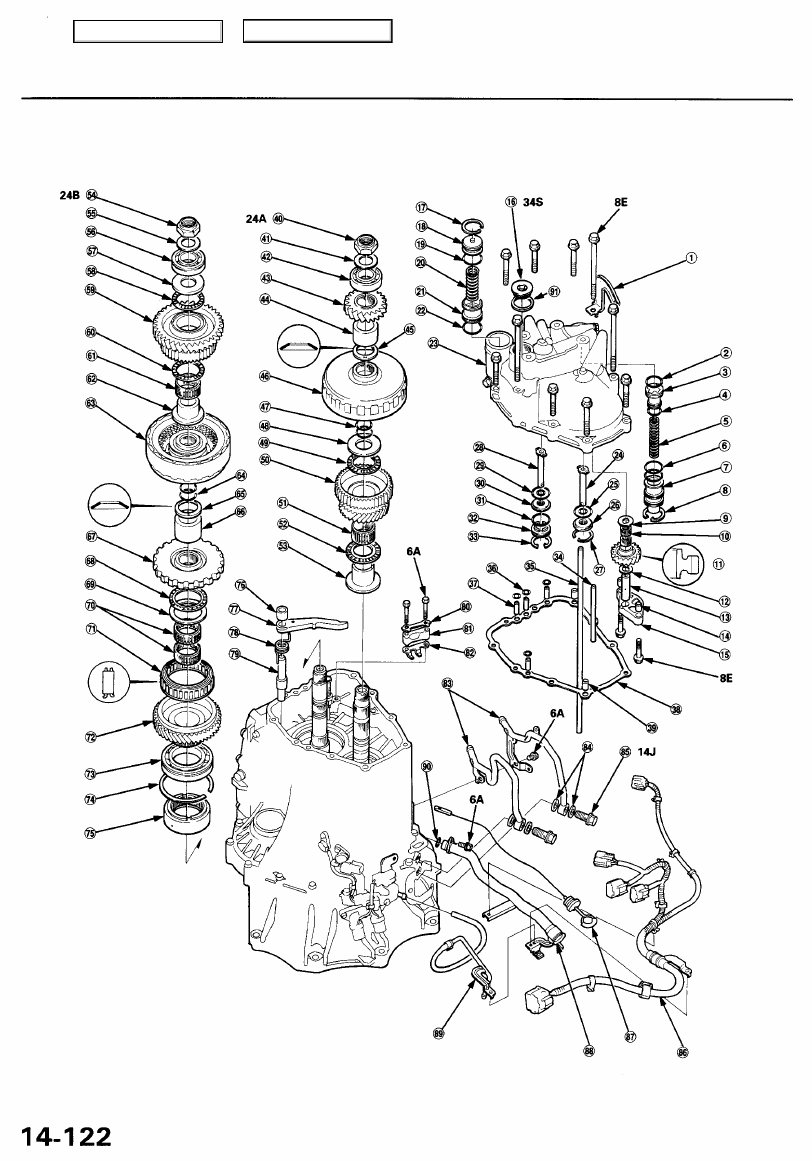

TRANSMISSION RANGE SWITCH HARNESS BRACKET
O-RING Replace.

REVERSE ACCUMULATOR PISTON
O-RING Replace.
REVERSE ACCUMULATOR SPRING
O-RINGS Replace.
REVERSE ACCUMULATOR SLEEVE
SNAP RING
THRUST WASHER, 14 x 30 mm
NEEDLE BEARINGS
REVERSE IDLER GEAR

THRUST WASHER, 14 x 25 mm
REVERSE IDLER GEAR SHAFT
DOWEL PIN
REVERSE IDLER GEAR SHAFT HOLDER
SEALING BOLT, 34 x 1.5 mm
SNAP RING

1ST-HOLD ACCUMULATOR SLEEVE

O-RING Replace.

1ST-HOLD ACCUMULATOR SPRING
1ST-HOLD ACCUMULATOR PISTON

O-RING Replace.
REAR COVER
2ND CLUTCH FEED PIPE
O-RINGS Replace.
FEED PIPE GUIDE
SNAP RING
REVERSE CLUTCH FEED PIPE
O-RINGS Replace.
FEED PIPE GUIDE
O-RING Replace.
ATF FEED GUIDE
SNAP RING
ATF FEED PIPE
ATF FEED PIPE
O-RING Replace.
ATF FEED PIPE
REAR COVER GASKET Replace.
DOWEL PINS

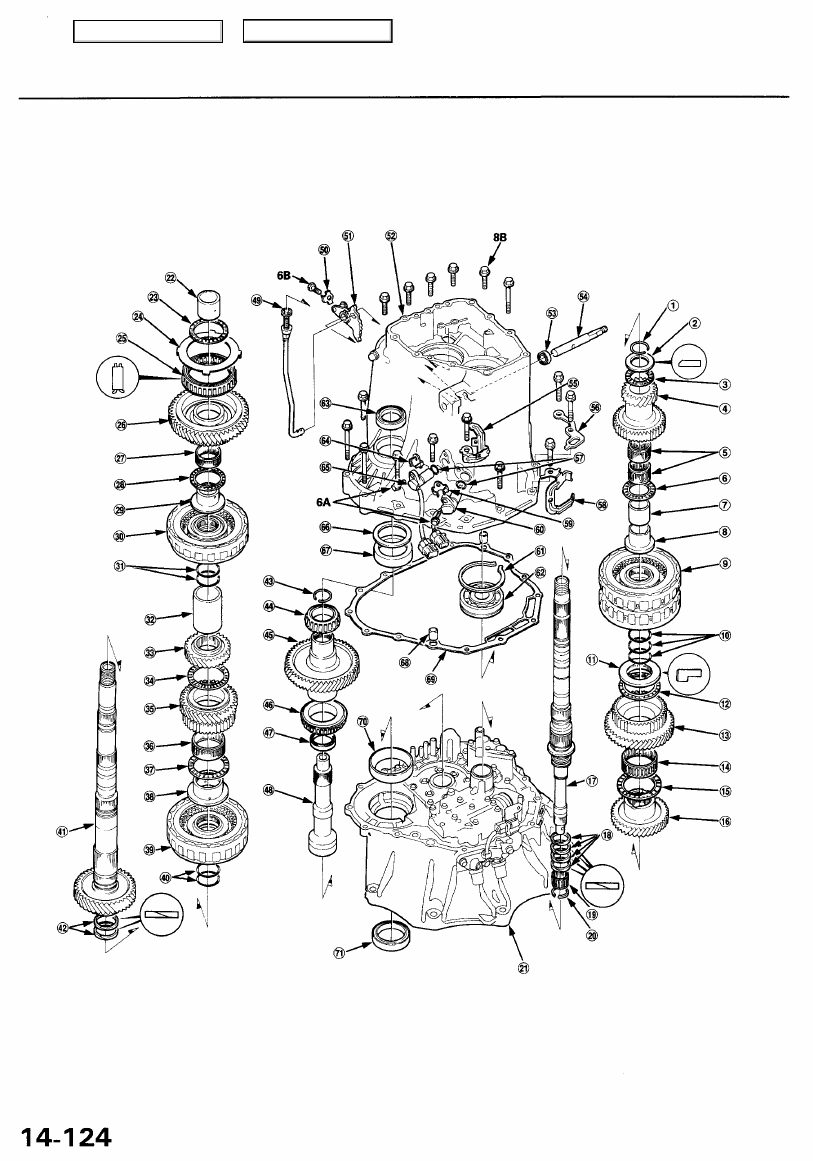

MAINSHAFT LOCKNUT, 24 x 1.25 mm
Replace.
WASHER, 24 mm Replace.
BALL BEARING
MAINSHAFT REVERSE GEAR
MAINSHAFT REVERSE GEAR DISTANCE COLLAR
CONICAL SPRING WASHER, 28 mm
Replace.
2ND CLUTCH ASSEMBLY

O-RINGS Replace.
THRUST WASHER, 29 mm
THRUST NEEDLE BEARING
MAINSHAFT 2ND GEAR
NEEDLE BEARING
THRUST NEEDLE BEARING

MAINSHAFT 2ND GEAR COLLAR

COUNTERSHAFT LOCKNUT, 24 x 1.25 mm

Replace.

WASHER, 24 mm Replace.

BALL BEARING

THRUST WASHER, 25 mm
THRUST NEEDLE BEARING
COUNTERSHAFT REVERSE GEAR
THRUST NEEDLE BEARING
NEEDLE BEARING
COUNTERSHAFT REVERSE GEAR COLLAR

REVERSE CLUTCH ASSEMBLY
O-RINGS Replace.
CONICAL SPRING WASHER, 29 mm
Replace.
REVERSE CLUTCH DISTANCE COLLAR
PARK GEAR

THRUST NEEDLE BEARING
THRUST WASHER, 45.5 x 60 mm Selective part

NEEDLE BEARINGS
2ND GEAR ONE-WAY CLUTCH
COUNTERSHAFT 2ND GEAR
BALL BEARING
SNAP RING
ONE-WAY CLUTCH HUB
PARK PAWL SHAFT SLEEVE
PARK PAWL
PARK PAWL SPRING
PARK PAWL SHAFT
LOCK PLATE Replace.
PARK ROD HOLDER
PARK ROD GUIDE

ATF COOLER LINES
SEALING WASHERS Replace.

LINE BOLT

TRANSMISSION SUB-HARNESS
ATF DIPSTICK
ATF DIPSTICK TUBE

BREATHER TUBE/HOSE
O-RING Replace.
WASHER, 34 mm Replace.
'96 (M5DA - 1026239-) - 01 models

TORQUE SPECIFICATIONS
