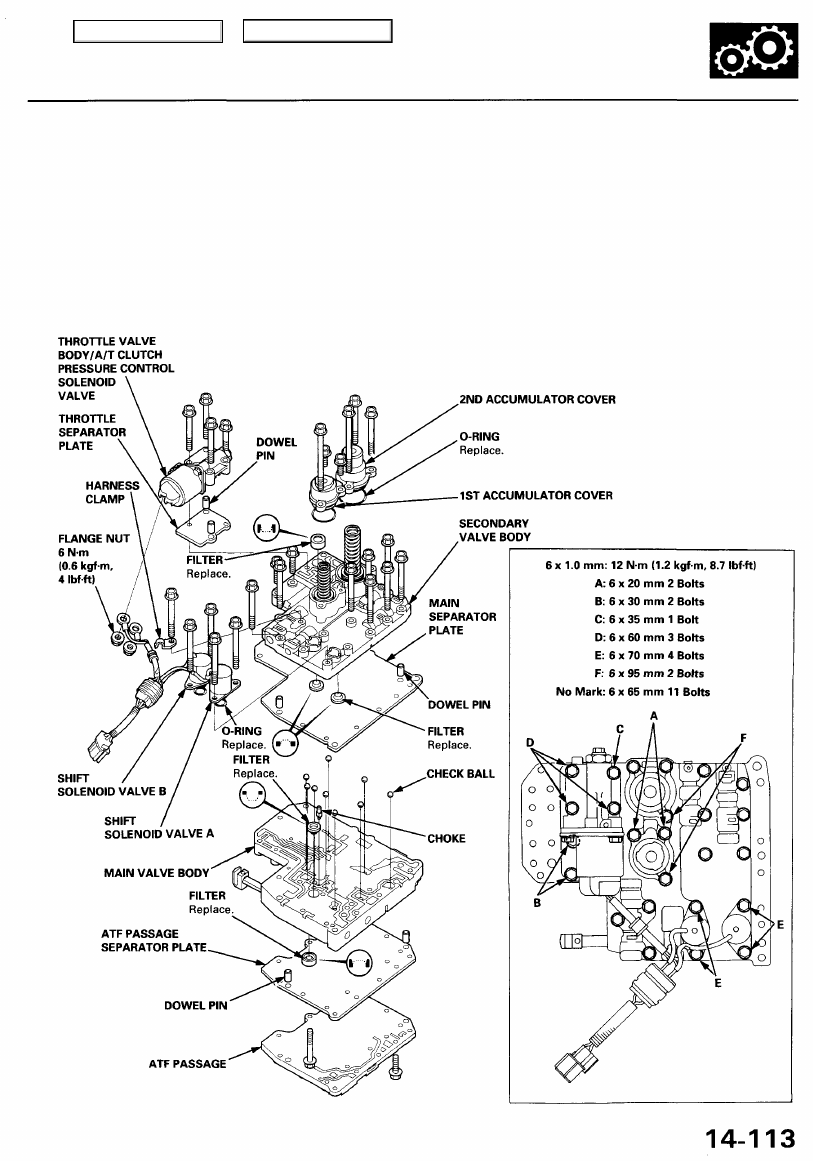

Disassembly/Reassembly

NOTE:
• Clean all parts thoroughly in solvent or carburetor cleaner, and dry with compressed air.
• Blow out all passages.
• Do not let the check balls fall out of the main valve body when removing the main valve body.
• Coat all parts with ATP before reassembly.
• Replace the O-rings and filters.

• Install the filters in the direction shown.
• Refer to page

14-141

 when installing the check balls on the main valve body.

CAUTION: Do not use a magnet to remove the check balls; it may magnetize the balls.

Main Menu

Table of Contents

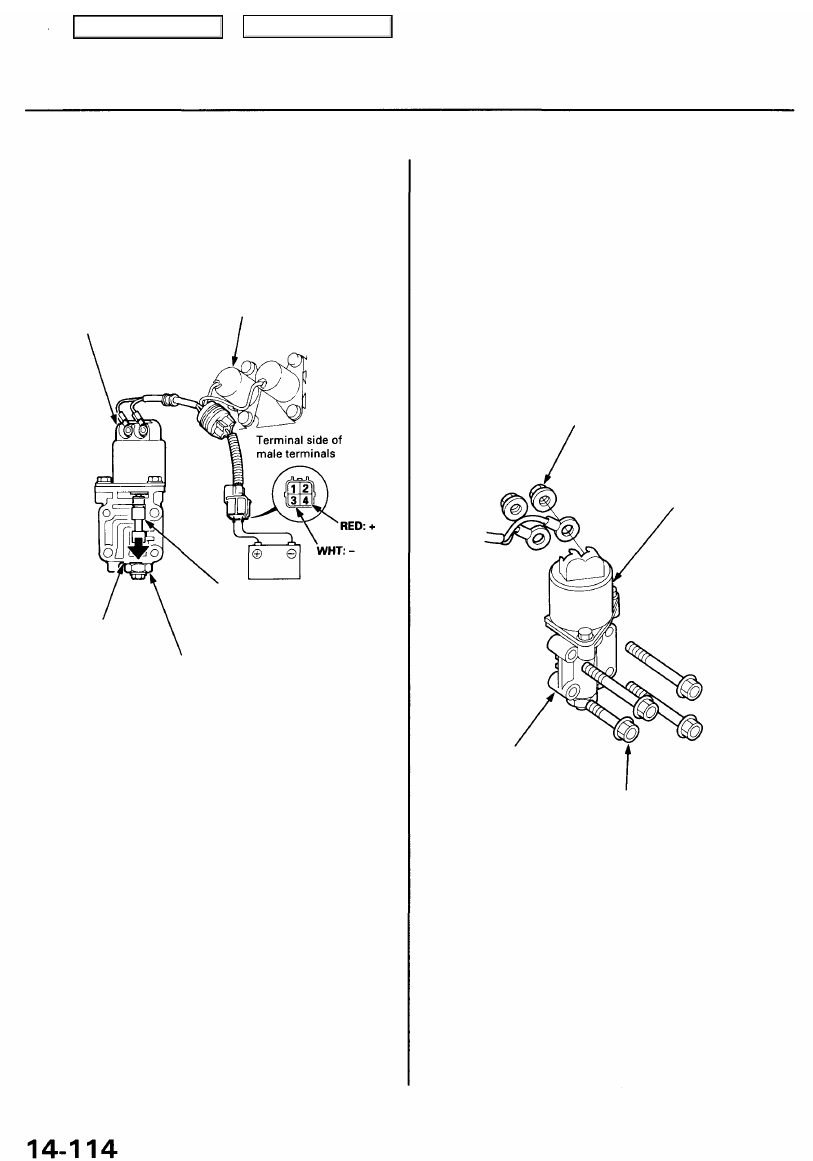

Throttle Valve Body/A/T Clutch Pressure Control

Solenoid Valve

Test

1. Connect the No. 4 (RED: +) terminal of the shift

solenoid valve/A/T clutch pressure control solenoid
valve harness connector to the battery positive ter-

minal and the No. 3 (WHT: -) terminal to the battery
negative terminal. Check that the throttle valve
moves.

Replacement

A/T CLUTCH PRESSURE
CONTROL SOLENOID VALVE

SHIFT
SOLENOID VALVE

THROTTLE
VALVE BODY

THROTTLE VALVE
Throttle valve moves in this

direction while connecting the
battery.

NOTE: Do not adjust or remove;

this is adjusted at the factory.

2. Disconnect the battery terminals, and check that the

throttle valve releases.

3. Repeat steps 1 and 2.

NOTE: You can see throttle valve movement

through the fluid passage in the attaching surface of
the throttle valve body.

4. If the throttle valve binds, or moves sluggishly, or if

the A/T clutch pressure control solenoid valve does

not operate, replace the throttle valve body/A/T
clutch pressure control solenoid valve assembly.

5. If the A/T clutch pressure control solenoid valve

does not operate, disconnect the A/T clutch pres-
sure control solenoid valve harness from the A/T
clutch pressure control solenoid valve. Connect the
battery terminals directly to the A/T clutch pressure
control solenoid valve.

6. If the A/T clutch pressure control solenoid valve

operates after connecting the battery, and the throt-

tle valve movement is OK, replace the shift solenoid
valves A and B.

NOTE: Throttle valve body/A/T clutch pressure control

solenoid valve must be replaced as an assembly.

1. Check the throttle valve body passages for dust or

dirt, and replace as an assembly, if necessary.

2. Clean the mounting surface and fluid passages of

the throttle valve body.

3. Install the throttle valve body/A/T clutch pressure

control solenoid valve onto the secondary valve

body, and tighten the bolts to the specified torque.

FLANGE NUT
5 x 0.8 mm
6 N-m
(0.6 kgf-m, 4 Ibf-ft)

THROTTLE
VALVE BODY

BOLTS (4)
6 x 1.0 mm
12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

A/T CLUTCH PRESSURE CONTROL
SOLENOID VALVE

Main Menu

Table of Contents

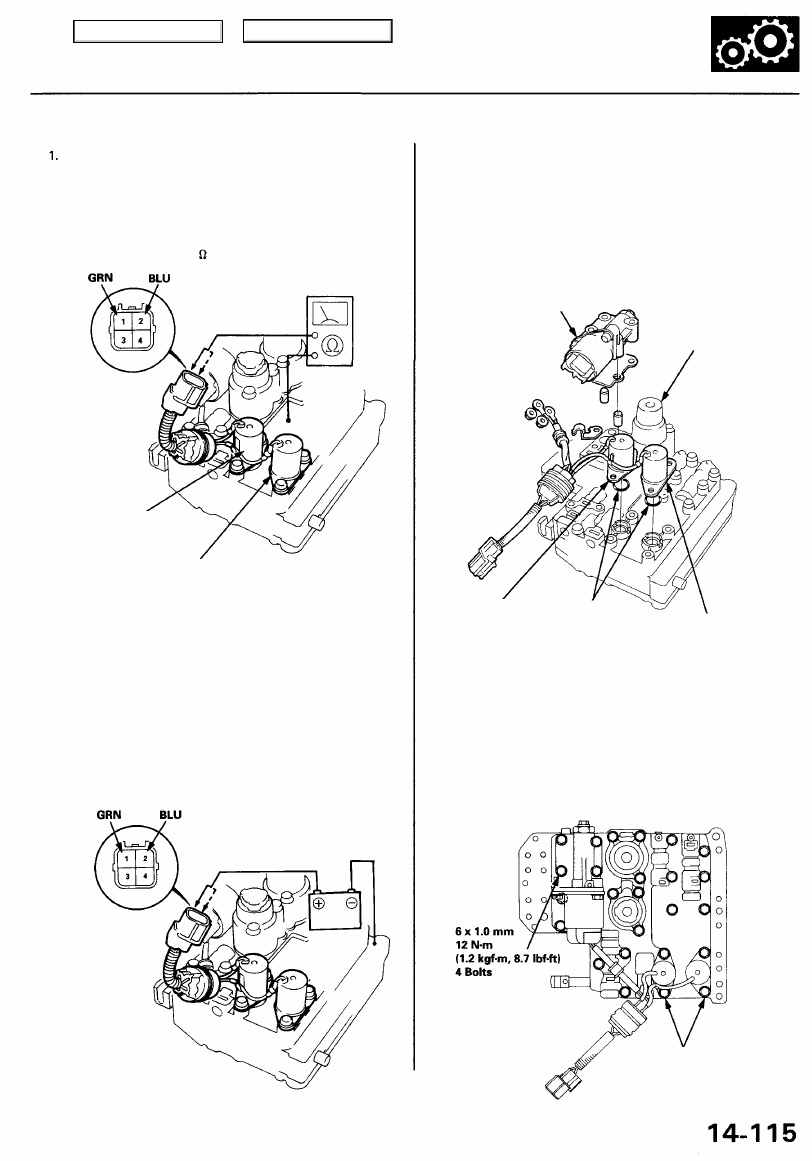

Shift Solenoid Valves A and B

Test

Replacement

Measure the resistance between the No. 2 terminal
of the shift solenoid valve/A/T clutch pressure con-

trol solenoid valve harness connector and body

ground, and between the No. 1 terminal and body
ground.

Terminal side of

male terminals

SHIFT
SOLENOID
VALVE B

SHIFT
SOLENOID VALVE A

2. Replace the shift solenoid valves A and B if the

resistance is out of specification.

3. If the resistance is within the standard, connect the

No. 2 terminal of the shift solenoid valve/A/T clutch
pressure control solenoid valve harness connector

to the battery positive terminal. A clicking sound

should be heard. Connect the No. 1 terminal to the
battery positive terminal. A clicking sound should be
heard. Replace the shift solenoid valves A and B if
no clicking sound is heard.

Terminal side of

male terminals

NOTE: Shift solenoid valves A and B must be replaced
as an assembly.

1. Remove the shift solenoid valves A and B and A/T

clutch pressure control solenoid valve/throttle valve
body from the lower valve body assembly.

THROTTLE VALVE BODY/
A/T CLUTCH PRESSURE
CONTROL SOLENOID
VALVE ASSEMBLY

LOWER VALVE
BODY ASSEMBLY

SHIFT
SOLENOID
VALVE B

O-RINGS
Replace.

SHIFT
SOLENOID
VALVE A

2. Disconnect the A/T clutch pressure control solenoid

valve terminals.

3. Clean the mounting surfaces and fluid passages.

4. Connect the A/T clutch pressure control solenoid

valve terminal, then install the shift solenoid valves
A and B and A/T clutch pressure control solenoid
valve/throttle valve body on the lower valve body.

6 x 1.0 mm

12 N-m

(1.2 kgf-m, 8.7 Ibf-ft)

4 Bolts

STANDARD: 14-25

Main Menu

Table of Contents

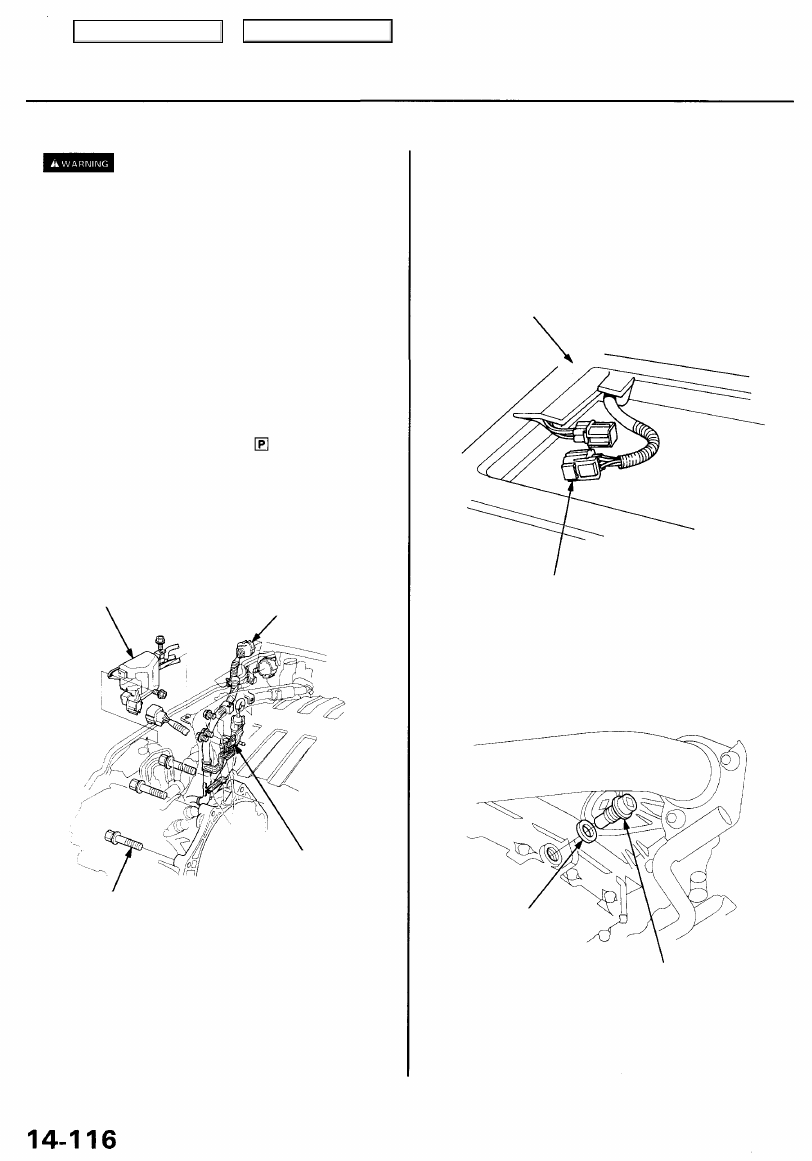

Transmission

Removal

Make sure lifts are placed properly and

hoist brackets are attached to the correct position on

the engine (see

section 1

).

CAUTION: Use fender covers to avoid damaging paint-
ed surfaces.

NOTE: The PCM memory must be reset after reconnecting

the battery or the BACK UP, RADIO fuse (see page

11-125

).

1. Before you disconnect power, make sure you have

the anti-theft code for the radio, then write down
the frequencies for the radio's preset buttons.

2. Disconnect the battery negative (-) terminal from

the battery, then remove the positive (+) terminal.

3. Shift the transmission into the position.

4. Remove the strut brace.

5. Remove the control box.

CAUTION: Do not remove the vacuum tubes from
the control box.

CONTROL BOX

TRANSMISSION
SUB-HARNESS
CONNECTOR

ATP DIPSTICK
PIPE BRACKET

9. Pull the carpet back to expose the secondary heated

oxygen sensor (secondary HO2S) connector, then
disconnect the connector, and push it out from
inside of the vehicle.

NOTE: The secondary HO2S connector is located
under the passenger's seat.

CARPET

SECONDARY HO2S CONNECTOR

10. Drain the automatic transmission fluid (ATP). Reinstall

the drain plug with a new sealing washer.

SEALING WASHER
Replace.

DRAIN PLUG

18 x 1.5 mm

49 N-m (5.0 kgf-m,
36 Ibf-ft)

6. Disconnect the transmission sub-harness connector,

and remove the transmission sub-harness clamp.

7. Remove the three bolts securing the ATP dipstick

pipe bracket.

8. Remove the transmission housing mounting bolts.

TRANSMISSION HOUSING
MOUNTING BOLTS
