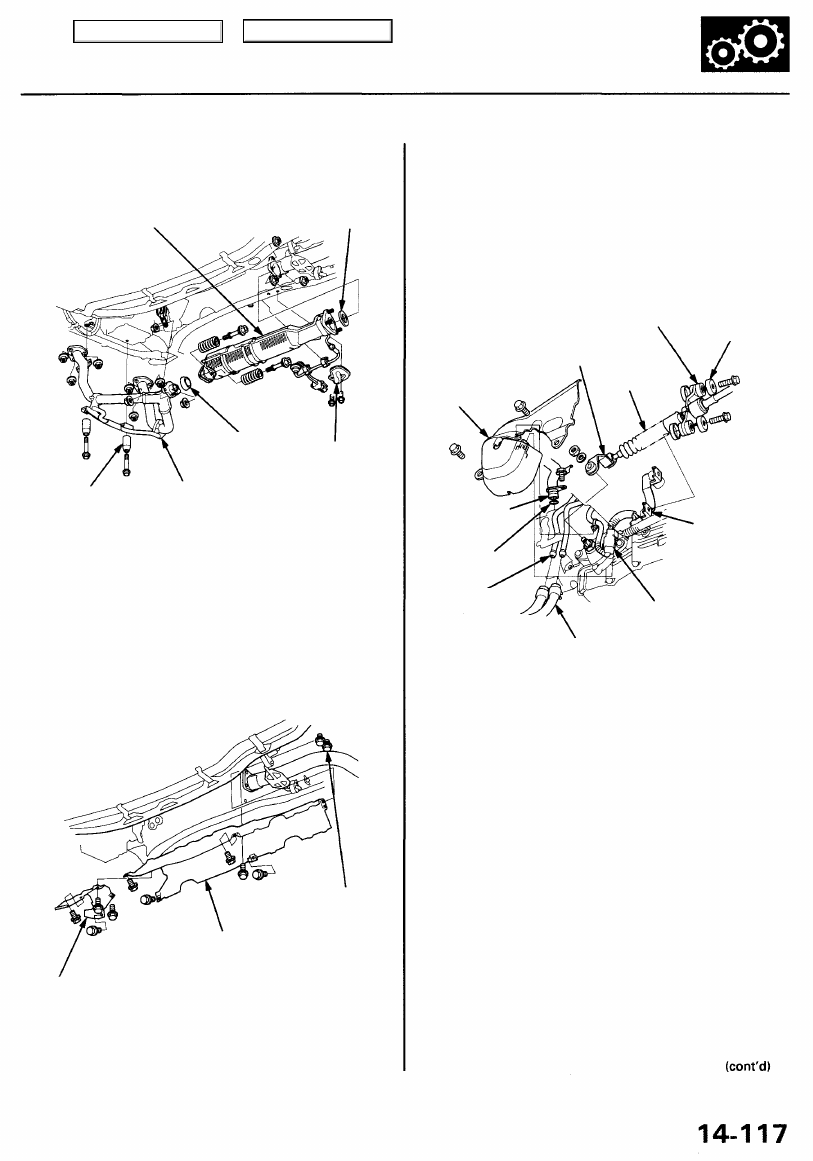

11. Remove the transmission stop collars, then remove

the exhaust pipe A.

THREE WAY CATALYTIC
CONVERTER

GASKET
Replace.

TRANSMISSION
STOP COLLAR

EXHAUST
PIPE A

SECONDARY
HO2S
HARNESS
COVER

12. Remove the secondary HO2S harness cover, then

remove the three way catalytic converter.

13. Remove the heat shields.

Loosen these

bolts.

HEAT SHIELD

HEAT SHIELD

14. Remove the ATP cooler hoses at the ATP cooler

lines. Turn the ends of the cooler hoses up to pre-

vent ATP from flowing out, then plug the ATP cooler

lines and hoses.

NOTE: Check for any signs of leakage from the
hoses and the lines.

SHIFT CABLE
HOLDER

WASHER

SHIFT CABLE
COVER

ATF DIPSTICK
TUBE

O-RING

Replace.

SHIFT CABLE
HOLDER BASE

15. Remove the shift cable cover mounting bolts, then

remove the shift solenoid valve/A/T clutch pressure

control solenoid valve harness connector and clamp
from the shift cable cover.

16. Remove the shift cable cover from the transmission

housing.

17. Remove the shift cable holder with shift cable from

the shift cable holder base.

18. Remove the control lever from the control shaft.

19. Remove the ATF dipstick tube from the torque con-

verter housing.

GASKET
Replace.

ATF COOLER
LINES

ATF COOLER
HOSES

SHIFT SOLENOID VALVE/
A/T CLUTCH PRESSURE
CONTROL SOLENOID VALVE

HARNESS CONNECTOR

CONTROL
LEVER

SHIFT
CABLE

Main Menu

Table of Contents

Transmission

Removal (cont'd)

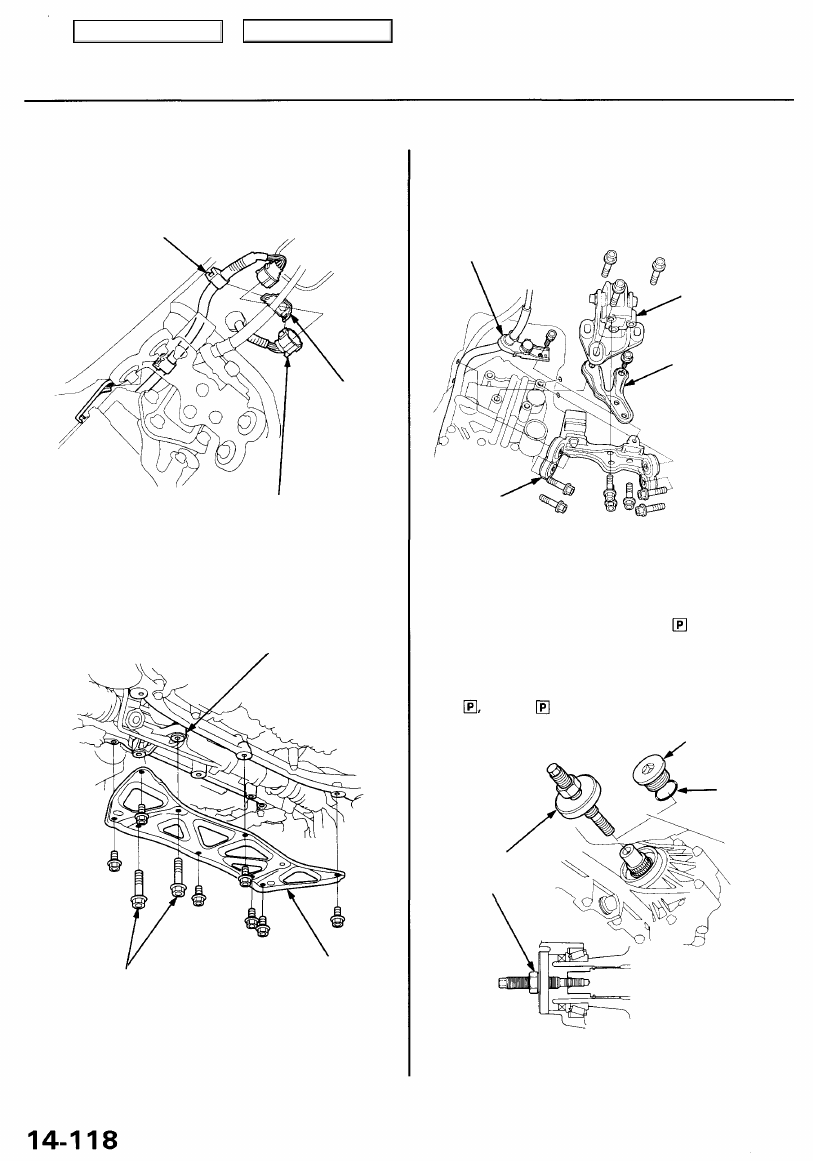

20. Disconnect the transmission range switch connector,

then remove the clamp from the harness bracket.

CLAMP

HARNESS
BRACKET

TRANSMISSION RANGE
SWITCH CONNECTOR

21. Remove the lower plate, and reinstall the steering

gearbox mounting bolts as shown.

STEERING GEARBOX

STEERING GEARBOX
MOUNTING BOLTS
Reinstall these bolts on
the steering gearbox.

LOWER
PLATE

22. Remove the shift cable guide bracket from the

transmission beam.

CAUTION: Take care not to bend the shift cable.

TRANSMISSION
REAR MOUNT

BRACKET/MOUNT

EXHAUST PIPE
BRACKET

TRANSMISSION
BEAM

23. Place a jack under the transmission, and raise the

transmission just enough to take weight off of the

mounts, then remove the transmission beam, rear

transmission bracket/mount and exhaust pipe bracket.

24. Make sure the transmission is in position, then

remove the 36 mm sealing bolt and O-ring ('00
model) from the secondary driven gear shaft.

NOTE: If the transmission is in any position other than

shift into position by rotating the control shaft.

36 mm SEALING BOLT

O-RING

Replace.
'00 model

EXTENSION SHAFT
PULLER

07LAC-PW50101

25. Remove the extension shaft from the differential

using the special tool as shown.

SHIFT CABLE
GUIDE

Main Menu

Table of Contents

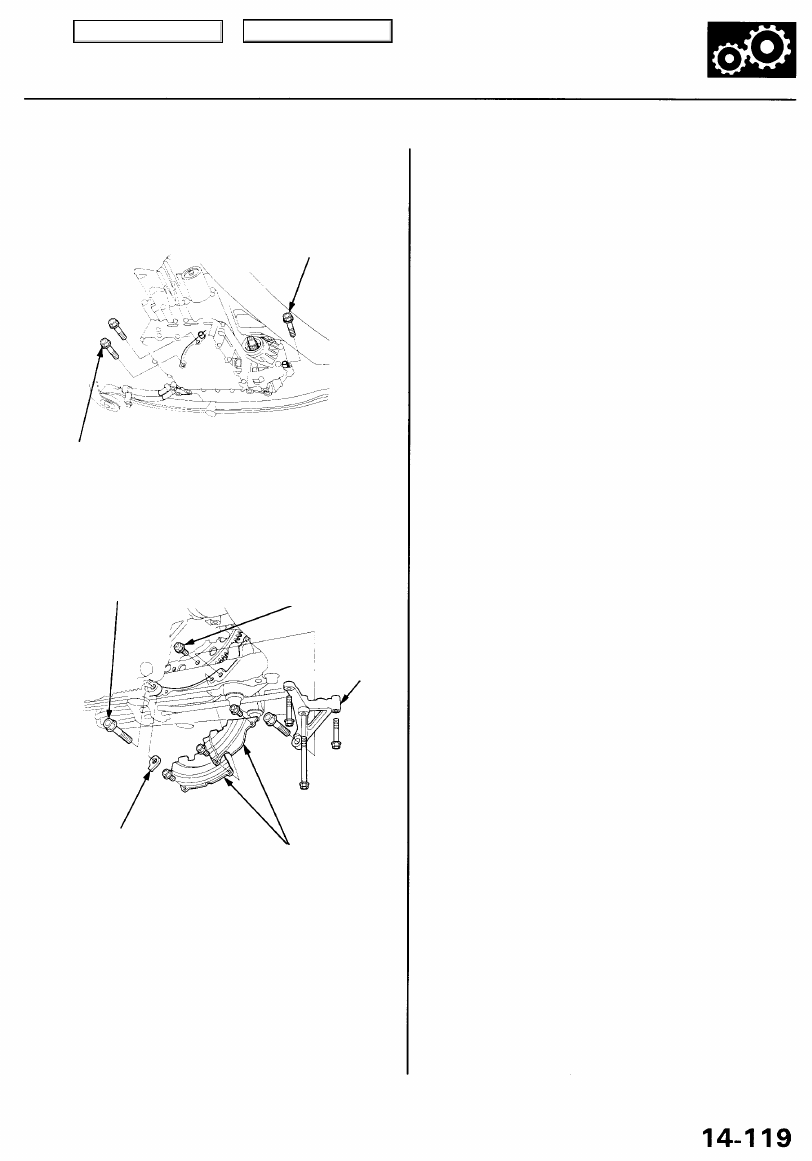

26. Remove the transmission housing mounting bolts.

TRANSMISSION HOUSING
MOUNTING BOLT

TRANSMISSION
HOUSING MOUNTING
BOLTS

27. Remove the engine stiffener.

TRANSMISSION HOUSING

MOUNTING BOLT

DRIVE PLATE
BOLT

ENGINE
STIFFENER

26 mm SHIM

TORQUE CONVERTER
COVERS

28. Remove the torque converter covers.

29. Remove the six drive plate bolts one at a time while

rotating the crankshaft pulley.

NOTE: If necessary, remove the spark plugs while
removing the drive plate bolts.

30. Remove the transmission housing mounting bolts.

31. Pull the transmission away from the engine until it

clears the dowel pins, then lower it on the transmis-
sion jack.

Main Menu

Table of Contents

Illustrated Index
