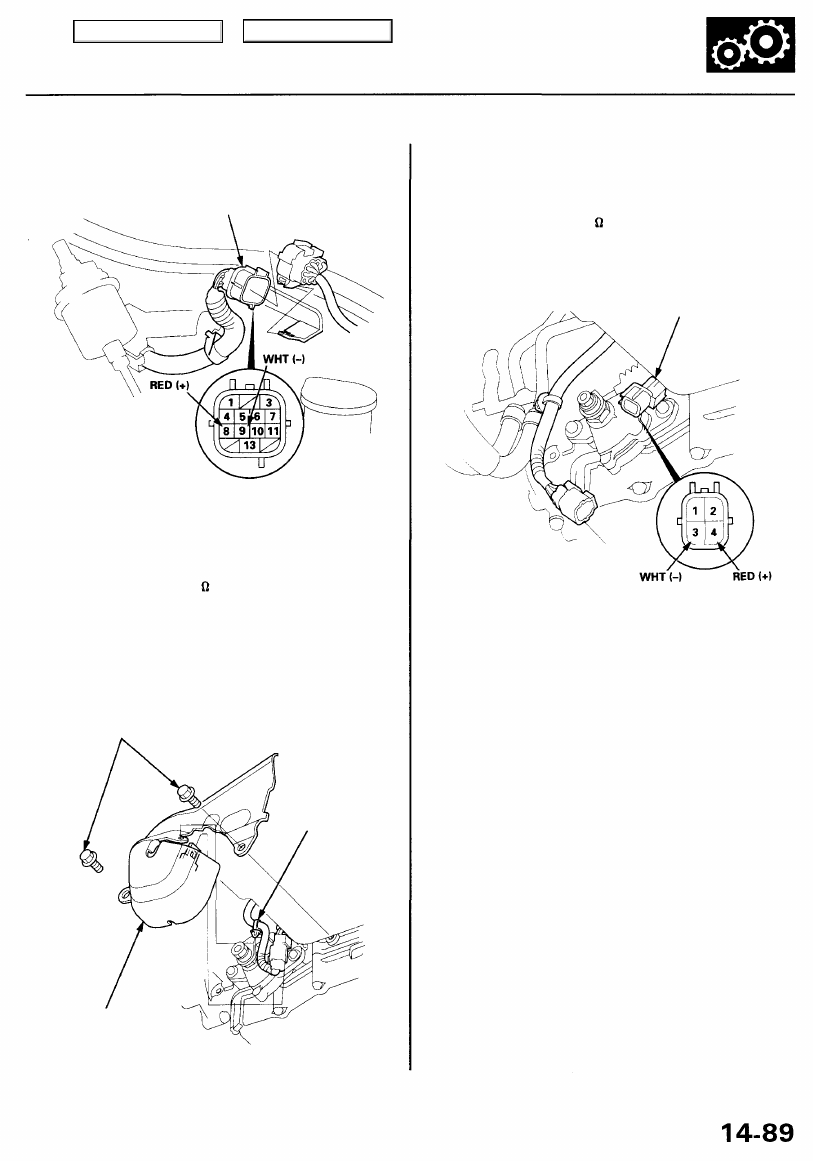

A/T Clutch Pressure Control Solenoid Valve

Test

1. Disconnect the transmission sub-harness connector

(HP).

2. Measure the resistance between the No. 8 and No. 9

terminals of the transmission sub-harness connector.

STANDARD: 4.0 - 6.0 (at 70°F, 20°C)

3. If the resistance is out of specification, remove the

shift cable cover, and disconnect the shift solenoid
valve/A/T clutch pressure control solenoid valve

harness connector.

CLAMP

SHIFT CABLE
COVER

4. Measure the resistance between the No. 3 and No. 4

terminals of the shift solenoid valve/A/T clutch pres-
sure control solenoid valve harness connector.

STANDARD: 4.0 - 6.0 (at 70°F, 20°C)

SHIFT SOLENOID VALVE/
A/T CLUTCH PRESSURE
CONTROL SOLENOID VALVE
HARNESS CONNECTOR

Terminals side of

male terminals

• If the resistance is within specification, replace

the transmission sub-harness.

• If the resistance is out of specification, replace

the A/T clutch pressure control solenoid valve.

5. If the resistance is within the standard, connect the

No. 4 terminal of the shift solenoid valve/A/T clutch
pressure control solenoid harness connector to the
battery positive terminal, and connect the No. 3 ter-
minal to the battery negative terminal. A clicking

sound should be heard. If no clicking sound is heard,
replace the A/T clutch pressure control solenoid
valve.

NOTE: If A/T clutch pressure control solenoid valve
replacement is required, see these headings:
• Lower Valve Body

Removal/Installation ...................................

14-112

Disassembly/Reassembly ..........................

14-113

• Throttle Valve Body/A/T Clutch Pressure Control

Solenoid Valve
Replacement ...............................................

14-114

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

TRANSMISSION SUB-HARNESS
CONNECTOR (14P)

Terminal side of

male terminals

Main Menu

Table of Contents

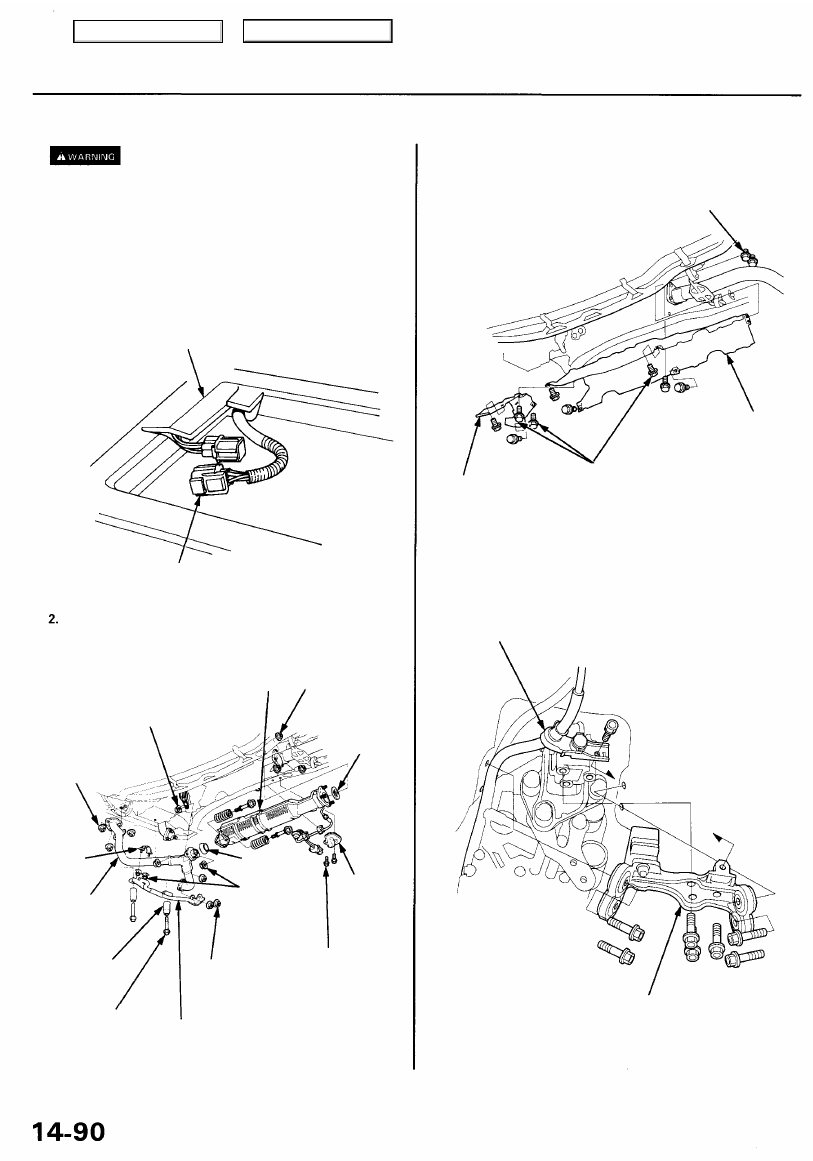

Mainshaft/Countershaft Speed Sensors

Replacement

Make sure lifts, jacks, and safety stands

are placed properly (see

section 1

).

1. Pull the carpet back to expose the secondary heated

oxygen sensor (secondary HO2S) connector. Discon-
nect the connector, then push it out under the vehi-

cle.

NOTE: The secondary HO2S connector is under the
passenger's seat.

SECONDARY HO2S CONNECTOR

Remove the exhaust pipe A bracket, then remove

exhaust pipe A.

BAND

EXHAUST
PIPE A

TRANSMISSION
STOP COLLAR

THREE WAY
CATALYTIC
CONVERTER

SECONDARY
HO2S
HARNESS
COVER

6 x 1.0 mm
9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

3. Remove the secondary HO2S harness cover, then

remove the three way catalytic converter.

4. Remove the heat shields.

6 x 1.0 mm
9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

HEAT
SHIELD

HEAT
SHIELD

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

5. Place a jack under the transmission, and raise the

transmission just enough to take weight off of the

mounts, then remove the bolt securing the shift

cable guide bracket and the transmission beam.

SHIFT CABLE
GUIDE BRACKET

TRANSMISSION BEAM

CARPET

10 x 1.25 mm

33 N-m (3.4 kgf-m,
25 Ibf-ft)

Replace.

GASKET
Replace.

8 x 1.25 mm
22 N-m (2.2 kgf-m,

16 Ibf-ft)
Replace.

10 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)
Replace.

GASKET
Replace.

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)
Replace.

10 x 1.25 mm

38 N-m

(3.9 kgf-m, 28 Ibf-ft)

EXHAUST
PIPE A BRACKET

10 x 1.25 mm
33 N-m (3.4 kgf-m,
25 Ibf-ft)
Replace.

Main Menu

Table of Contents

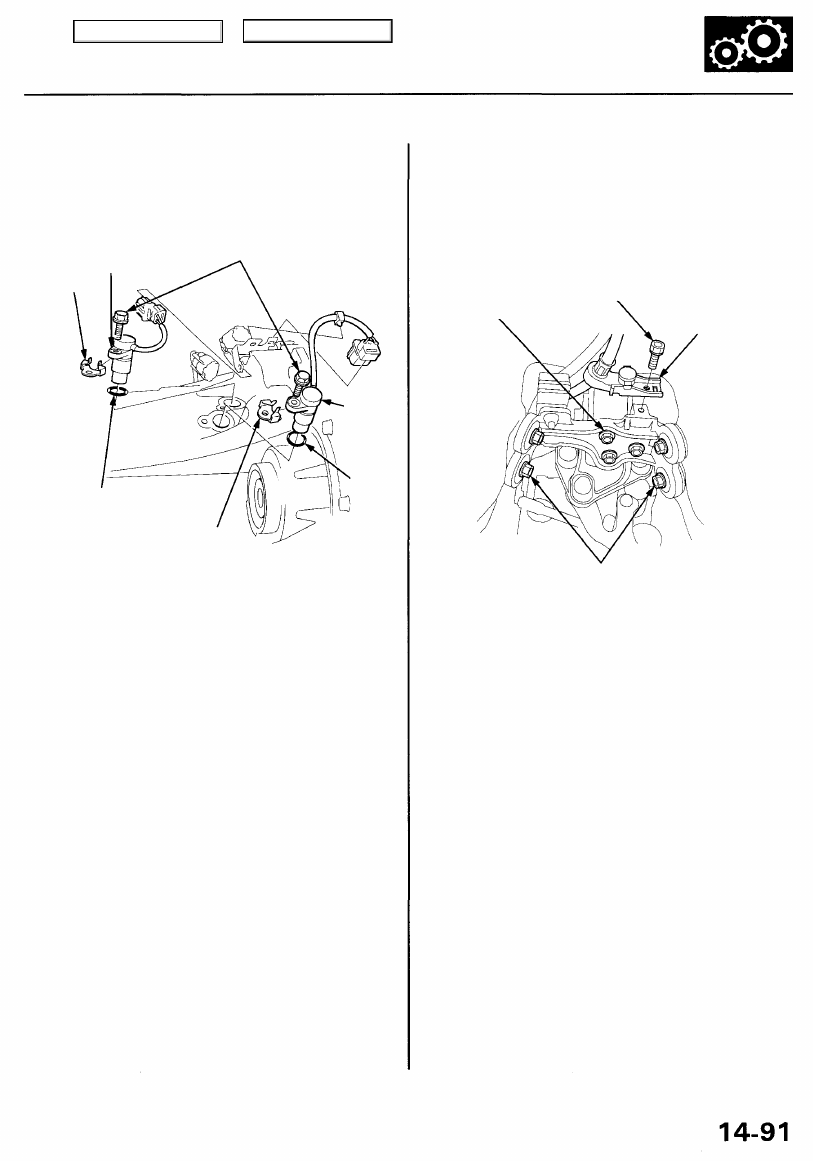

O-RING
Replace.

COUNTER-
SHAFT
SPEED
SENSOR

O-RING

Replace.

8. Replace the O-rings with new ones before reassem-

bling the mainshaft and countershaft speed sensors.

9. Install washers on the mainshaft and countershaft

speed sensors, then install the sensors on the trans-

mission housing.

10. Raise the transmission with a jack.

11. Install the transmission beam on the rear transmis-

sion mount bracket/mount, then tighten the four
bolts loosely.

TRANSMISSION BEAM

BOLTS

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

SHIFT CABLE
GUIDE BRACKET

TRANSMISSION BEAM BOLTS

10 x 1.25 mm

38 N-m (3.9 kgf-m, 28 Ibf-ft)

12. Tighten the four beam bolts to the specified torque,

then tighten the three inner bolts to the specified
torque.

13. Install the shift cable guide bracket on the transmis-

sion beam.

14. Install the heat shields.

15. Install exhaust pipe A and the three way catalytic

converter, then install the exhaust pipe A bracket.

16. Push the secondary HO2S connector into the vehi-

cle, then secure it with the harness grommet.

17. Install the secondary HO2S harness cover.

18. Connect the secondary HO2S connector.

6. Lower the transmission.

7. Remove the 6 mm bolt from the transmission hous-

ing, and remove the mainshaft and countershaft
speed sensors.

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

MAINSHAFT
SPEED SENSOR

WASHER

WASHER

Main Menu

Table of Contents

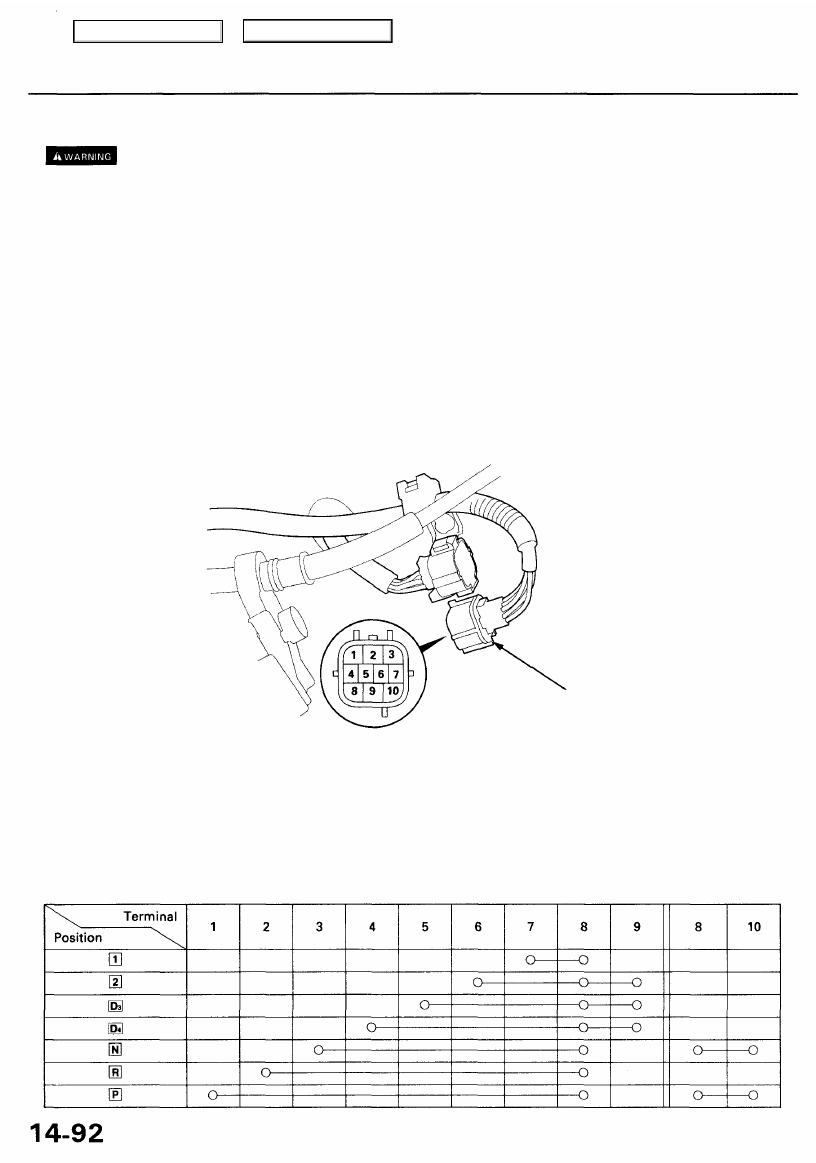

Transmission Range Switch (A/T Gear Position Switch)

Test

Make sure lifts, jacks, and safety stands are placed properly (see

section 1

).

1. Raise the front of the vehicle, and support it with safety stands (see

section 1

).

2. Set the parking brake, and block both rear wheels securely.

3. Pull the carpet back to expose the secondary heated oxygen sensor (secondary HO2S) connector. Disconnect the con-

nector, then push it out under the vehicle (see page

14-90

).

NOTE: The secondary HO2S connector is under the passenger's seat.

4. Remove the exhaust pipe A bracket, then remove exhaust pipe A.

5. Remove the secondary HO2S harness cover, then remove the three way catalytic converter.

6. Remove the heat shields.

7. Disconnect the transmission range switch connector.

TRANSMISSION RANGE

SWITCH CONNECTOR

(10P)

Terminal side of male terminals

8. Check for continuity between the terminal in each switch position according to the table below.

• Move the shift lever back and forth without pushing the shift lever at each switch position, and check for continuity

within the range of its free play.

• If there is no continuity within the range of free play, adjust the transmission range switch.

Neutral
Position Switch

Transmission Range Switch
