Acura RL (1996-2004 year). Manual - part 427

From page

14-68

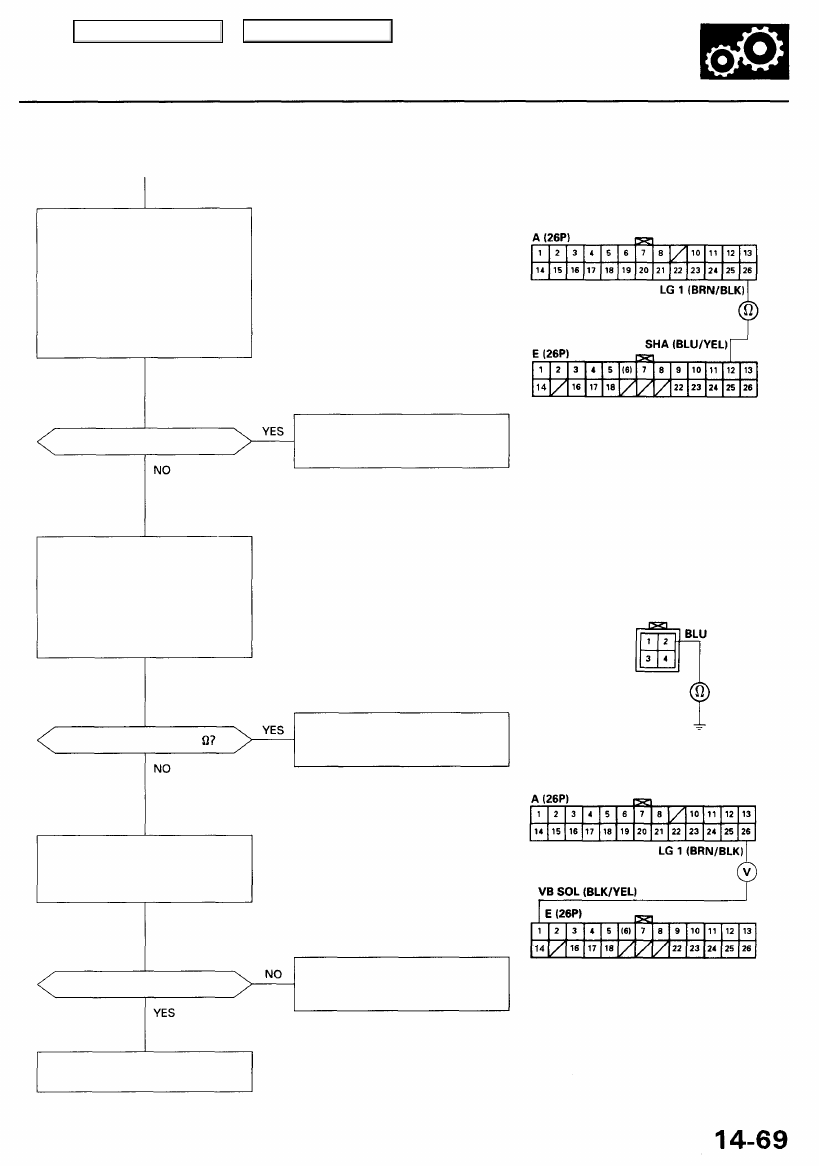

Check Shift Solenoid Valve A for
a Short Circuit:

1. Remove the shift cable cover

from the transmission.

2. Disconnect the shift solenoid

valve/A/T clutch pressure con-
trol solenoid valve harness 4-P
connector.

3. Check for continuity between

the E12 and A26 terminals.

Is there continuity?

Measure Shift Solenoid Valve A
Resistance at the Solenoid
Connector:
Measure the resistance between
the No. 2 terminal of the shift
solenoid valve/A/T clutch pressure
control solenoid valve harness 4P
connector and body ground.

Is the resistance 12-25

Check the VB SOL Voltage:

1. Turn the ignition switch ON (II).

2. Measure the voltage between

the E1 and A26 terminals.

Is there voltage?

Repair short to ground in the wire
between the E12 terminal and the
shift solenoid valve A.

Check for open in the wire
between the E12 terminal and the
shift solenoid valve A.

Check for open in the wire
between the E1 terminal and the
under-hood fuse/relay box.

PCM CONNECTORS

Wire side of female terminals

SHIFT SOLENOID
VALVE/A/T CLUTCH PRESSURE
CONTROL SOLENOID

VALVE HARNESS 4P CONNECTOR

Terminal side of
male terminals

PCM CONNECTORS

Wire side of female terminals

Replace the shift solenoid valves
A and B.

Main Menu

Table of Contents

Electrical Troubleshooting

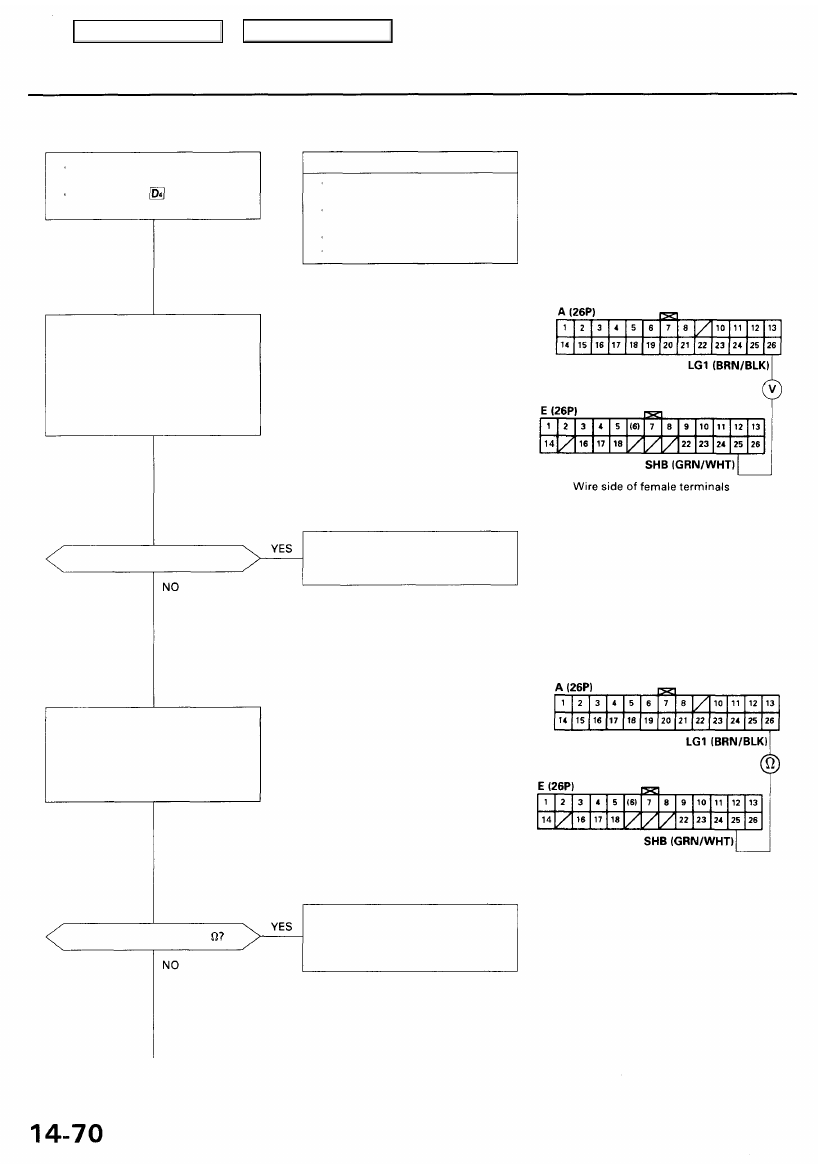

Troubleshooting Flowchart — Shift Solenoid Valve B

• OBD II Scan Tool indicates Code

P0758.

• Self-diagnosis indicator light

blinks eight times.

Possible Cause

• Disconnected shift solenoid

valve B connector

• Short or open in shift solenoid

valve B wire

• Faulty shift solenoid valve B
• Open VB SOL line

Check for a Short to Power:

1. Turn the ignition switch OFF.

2. Disconnect the A (26P) and

E (26P) connectors from the
PCM.

3. Turn the ignition switch ON (II).
4. Measure the voltage between

the E25 and A26 terminals.

Is there voltage?

Repair short to power in the wire
between the E25 terminal and

the shift solenoid valve B.

Measure Shift Solenoid Valve B
Resistance:

1. Turn the ignition switch OFF.

2. Measure the resistance

between the E25 and A26 ter-
minals.

Is the resistance 12-25

Check for loose PCM connectors.
If necessary, substitute a known-
good solenoid valves A and B or
PCM and recheck.

To page

14-71

PCM CONNECTORS

Main Menu

Table of Contents

From page

14-70

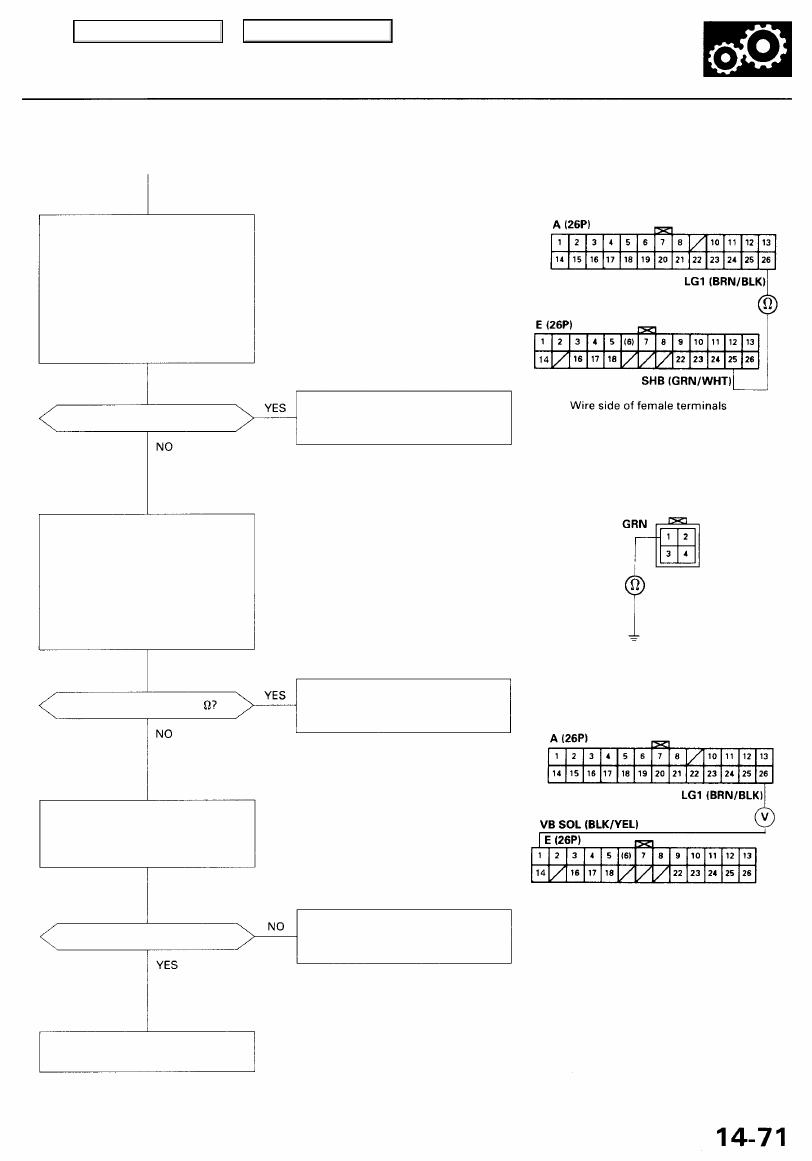

Check Shift Solenoid Valve B for
a Short Circuit:

1. Remove the shift cable cover

from the transmission.

2. Disconnect the shift solenoid

valve/A/T clutch pressure con-
trol solenoid valve harness 4P
connector.

3. Check for continuity between

the E25 and A26 terminals.

Is there continuity?

Measure Shift Solenoid Valve B
Resistance at the Solenoid
Connector:
Measure the resistance between
the No. 1 terminal of the shift
solenoid valve/A/T clutch pres-
sure control solenoid valve har-
ness 4P connector and body
ground.

Is the resistance 12-25

Replace the shift solenoid valves

A and B.

Repair short to ground in the wire
between the E25 terminal and the
shift solenoid valve B.

Check for open in the wire
between the E25 terminal and
the shift solenoid valve B.

Check for open in the wire
between the E1 terminal and the
under-hood fuse/relay box.

PCM CONNECTORS

SHIFT SOLENOID
VALVE/A/T CLUTCH PRESSURE
CONTROL SOLENOID VALVE
HARNESS 4P CONNECTOR

Terminal side of

male terminals

PCM CONNECTORS

Wire side of female terminals

Check the VB SOL Voltage:

1. Turn the ignition switch ON (II).

2. Measure the voltage between

the El and A26 terminals.

Is there voltage?

Main Menu

Table of Contents

Electrical Troubleshooting

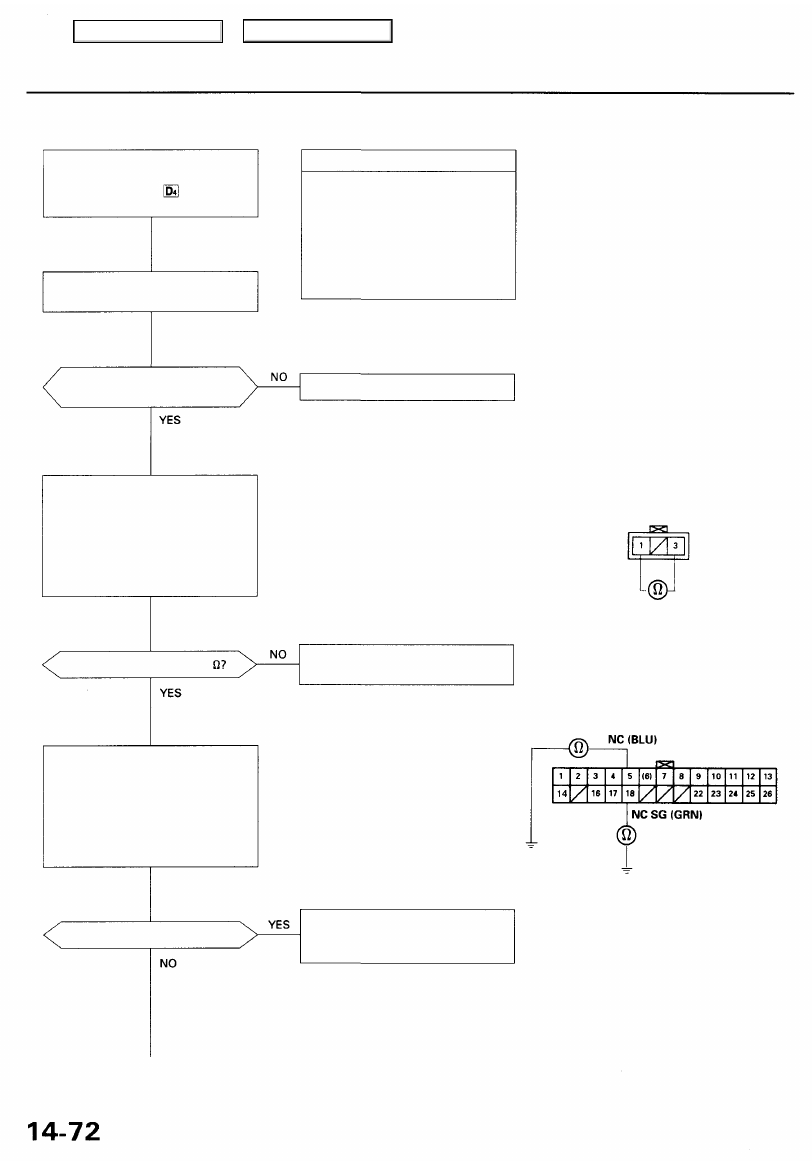

Troubleshooting Flowchart — Countershaft Speed Sensor

• OBD II Scan Tool indicates Code

P0720.

• Self-diagnosis indicator

light blinks nine times.

Check the countershaft speed
sensor installation.

Is the countershaft speed sen-
sor installed properly?

Measure Countershaft Speed
Sensor Resistance at the Sensor
Connector:

1. Disconnect the 3P connector

from the countershaft speed
sensor.

2. Measure the resistance of the

countershaft speed sensor.

Is the resistance 400 - 600

Check Countershaft Speed
Sensor for a Short Circuit:

1. Disconnect the E (26P) connec-

tor from the PCM.

2. Check for continuity between

the body ground and the E5
terminal and E18 terminal

individually.

Possible Cause

• Loose or faulty connection

between the PCM and vehicle
harness

• Disconnected countershaft

speed sensor connector

• Short or open in countershaft

speed sensor wire

• Faulty countershaft speed sen-

sor

Reinstall and recheck.

COUNTERSHAFT SPEED
SENSOR 3P CONNECTOR

Terminal side of male terminals

Replace the countershaft speed
sensor.

Wire side of female terminals

Is there continuity?

Repair short in the wires between

the E5 and E18 terminals and the
countershaft speed sensor.

To page

14-73

PCM CONNECTOR E (26P)
