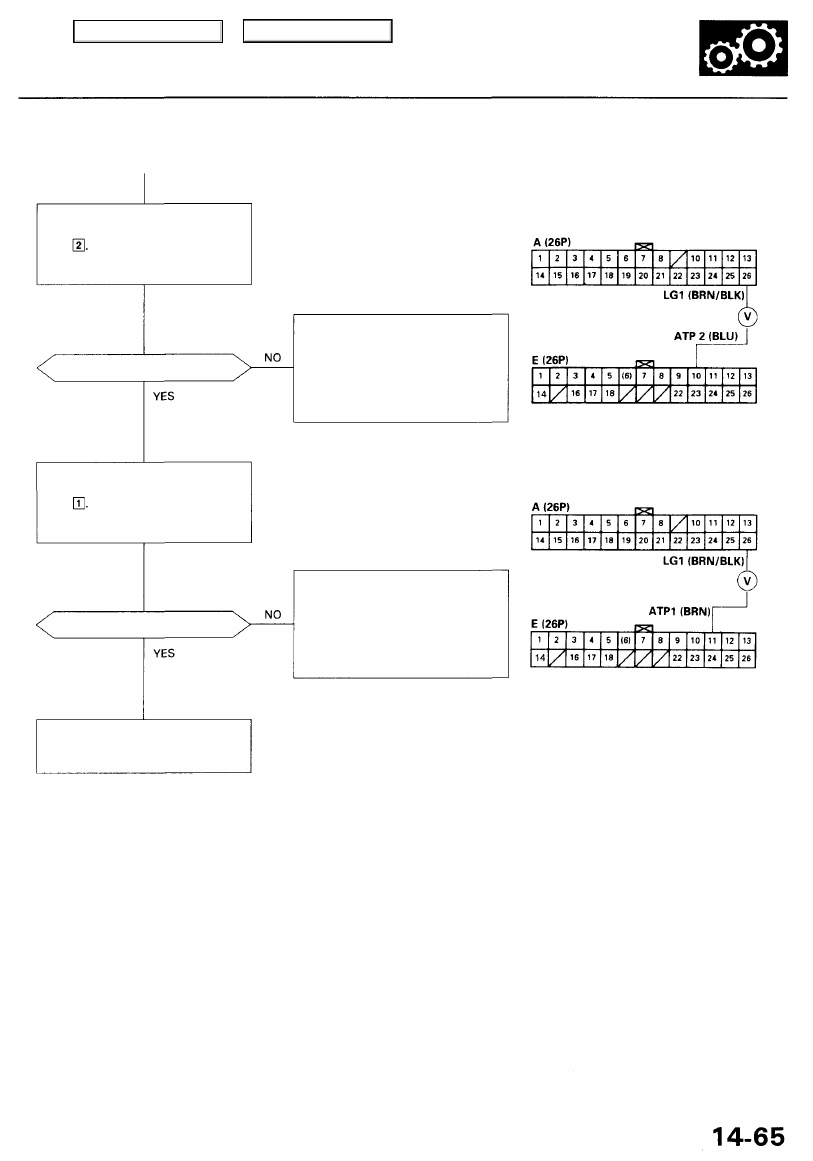

From page

14-64

Is there approx. 10 V?

Check for short in the wire
between the E10 terminal and the
transmission range switch or A/T
gear position indicator. If wire is
OK, check for loose PCM connec-
tors. If necessary, substitute a
known-good PCM and recheck.

Measure ATP 1 Voltage:

1. Shift to all positions other than

2. Measure the voltage between

the E11 and A26 terminals.

Is there approx. 10 V?

Check for short in the wire
between the E11 terminal and the
transmission range switch or A/T
gear position indicator. If wire is
OK, check for loose PCM connec-
tors. If necessary, substitute a
known-good PCM and recheck.

Check for loose PCM connectors.
If necessary, substitute a known-
good PCM and recheck.

PCM CONNECTORS

Wire side of female terminals

Measure ATP 2 Voltage:

1. Shift to all positions other than

2. Measure the voltage between

the E10 and A26 terminals.

Main Menu

Table of Contents

Electrical Troubleshooting

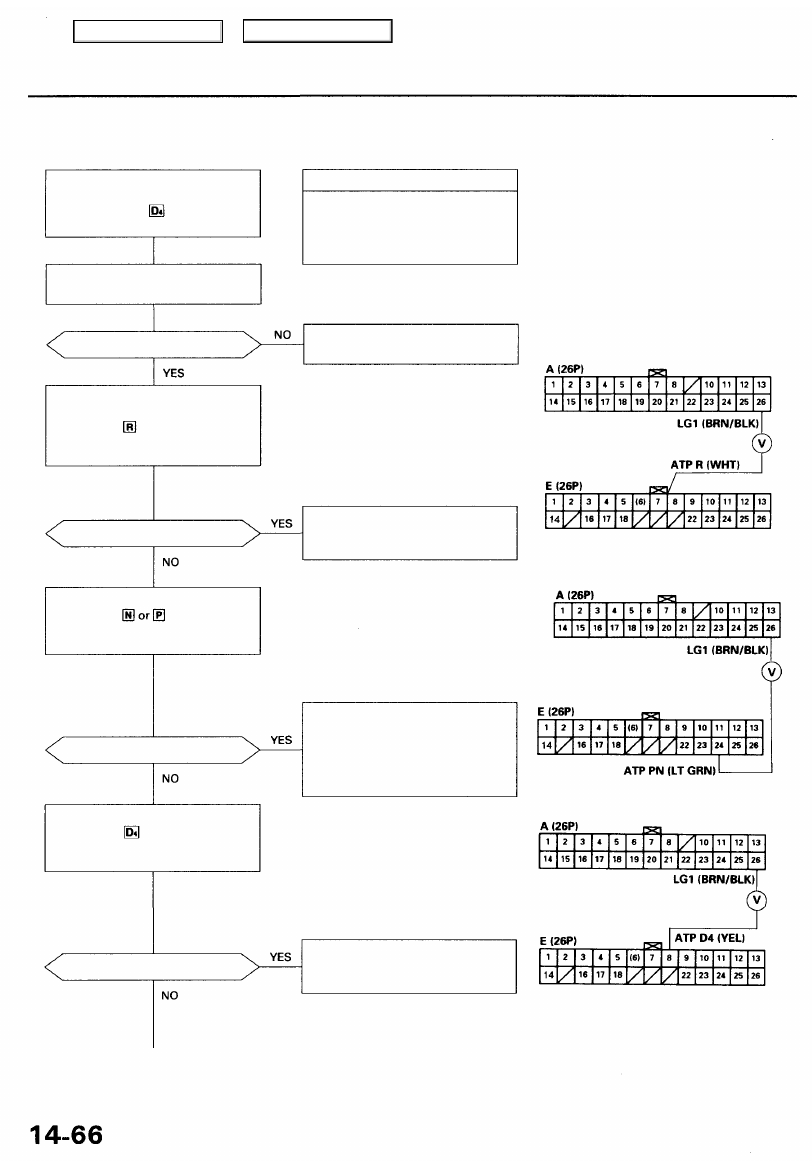

Troubleshooting Flowchart — Transmission Range (A/T Gear Position)

Switch (Open)

• OBD II Scan Tool indicates Code

P1706.

• Self-diagnosis indicator light

blinks six times.

Test the transmission range
switch (see page

14-92

).

Is the switch OK?

Measure ATP R Voltage:

1. Turn the ignition switch ON (II).

2. Shift to position.
3. Measure the voltage between

the E7 and A26 terminals.

Is there voltage?

Measure ATP PN Voltage:

1. Shift to position.

2. Measure the voltage between

the E24 and A26 terminals.

Is there voltage?

Measure ATP D4 Voltage:

1. Shift to position.

2. Measure the voltage between

the E8 and A26 terminals.

Is there voltage?

To page

14-67

Possible Cause

• Disconnected transmission range

switch connector

• Open in transmission range

switch wire

• Faulty transmission range switch

Replace the transmission range
switch.

Repair open in the wire between

the E7 terminal and the transmis-
sion range switch.

Repair open in the wire between

the E24 terminal and the A/T
gear position indicator, or the
wires between the A/T gear posi-
tion indicator and the transmis-
sion range switch.

Repair open in the wire between

the E8 terminal and the transmis-
sion range switch.

PCM CONNECTORS

Wire side of female terminals

Main Menu

Table of Contents

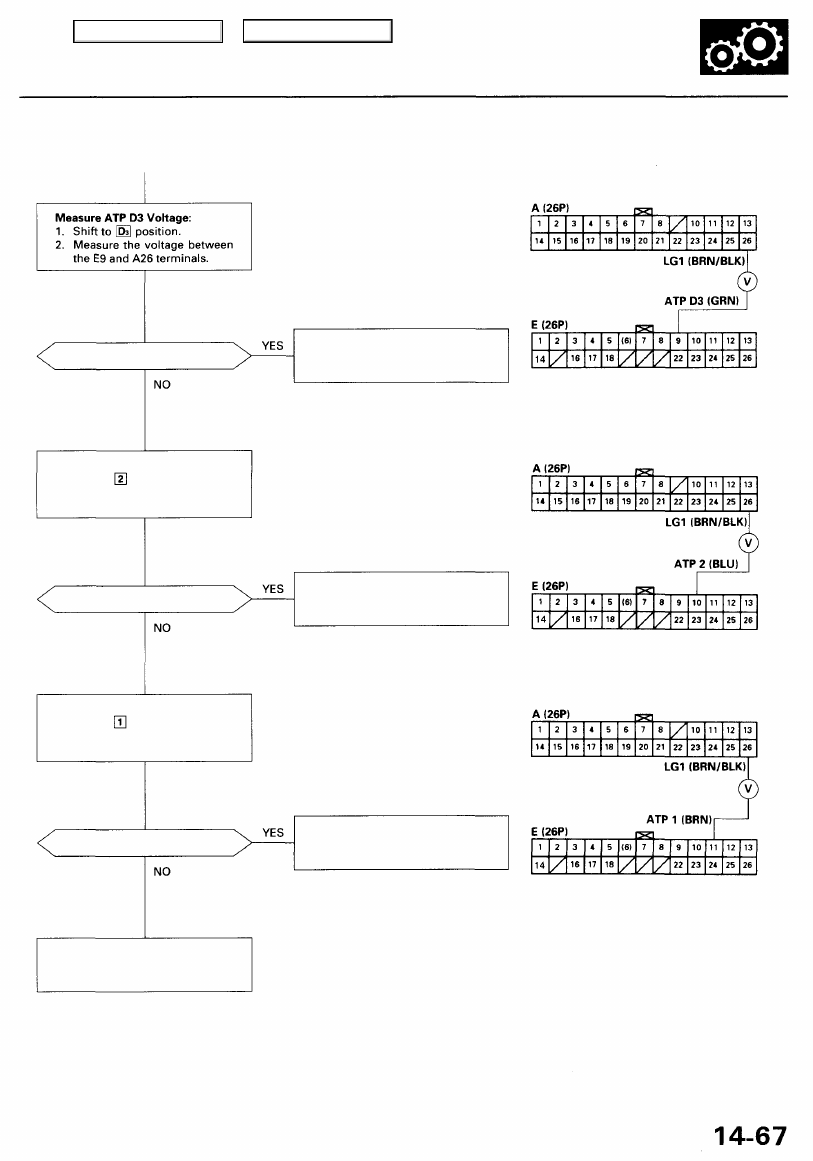

From page

14-66

Is there voltage?

Repair open in the wire between

the E9 terminal and the transmis-
sion range switch.

Is there voltage?

Repair open in the wire between

the E10 terminal and the trans-

mission range switch.

Is there voltage?

Repair open in the wire between

the E11 terminal and the transmis-
sion range switch.

Check for loose PCM connectors.
If necessary, substitute a known-
good PCM and recheck.

PCM CONNECTORS

Wire side of female terminals

Measure ATP 2 Voltage:

1. Shift to position.

2. Measure the voltage between

the E10 and A26 terminals.

Measure ATP1 Voltage:

1. Shift to position.

2. Measure the voltage between

the E11 and A26 terminals.

Main Menu

Table of Contents

Electrical Troubleshooting

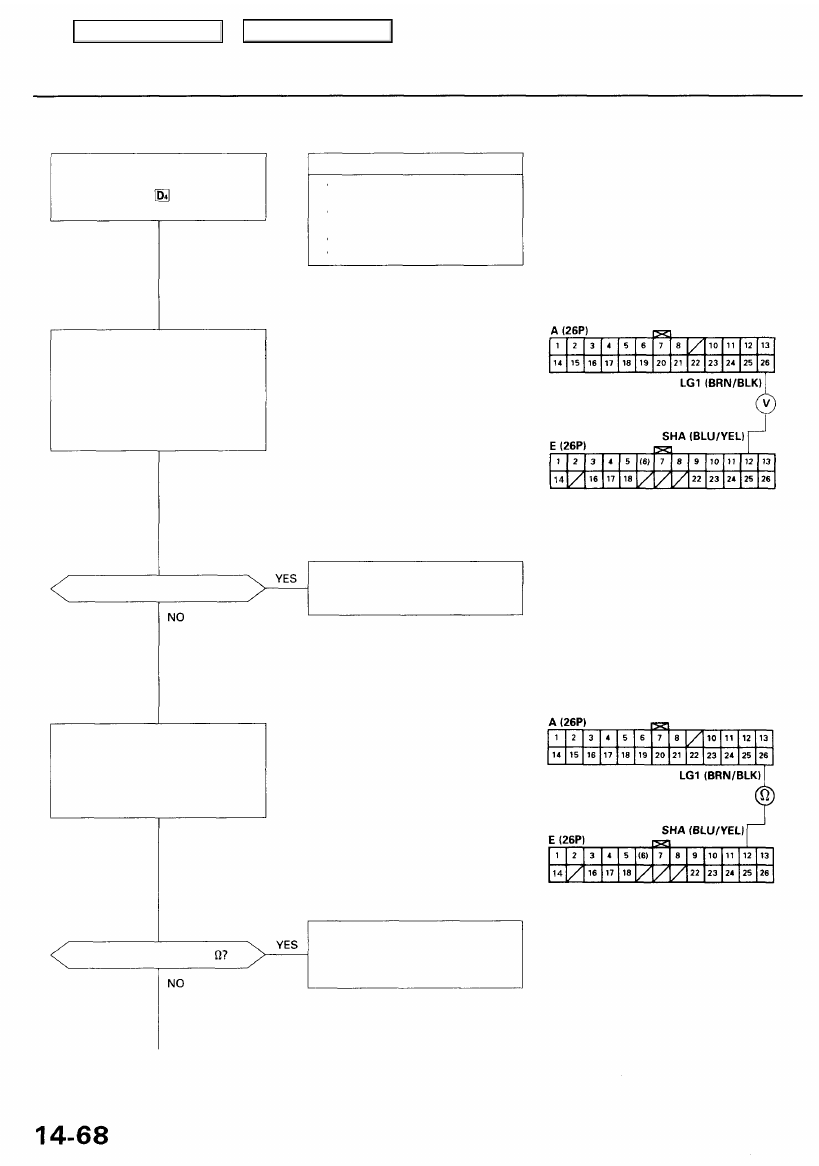

Troubleshooting Flowchart — Shift Solenoid Valve A

• OBD II Scan Tool indicates Code

P0753.

• Self-diagnosis indicator light

blinks seven times.

Check for a Short to Power:

1. Turn the ignition switch OFF.

2. Disconnect the A (26P) and

E (26P) connectors from the
PCM.

3. Turn the ignition switch ON (II).
4. Measure the voltage between

the E12 and A26 terminals.

Is there voltage?

Measure Shift Solenoid Valve A
Resistance:

1. Turn the ignition switch OFF.

2. Measure the resistance

between the E12 and A26 ter-
minals.

Is the resistance 12-25

To page

14-69

Possible Cause

• Disconnected shift solenoid

valve A connector

• Short or open in shift solenoid

valve A wire

• Faulty shift solenoid valve A
• Open VB SOL line

Repair short to power in the wire
between the E12 terminal and

the shift solenoid valve A.

Check for loose PCM connectors.
If necessary, substitute a known-
good solenoid valves A and B or
PCM and recheck.

PCM CONNECTORS

Wire side of female terminals
