Acura RL (1996-2004 year). Manual - part 408

Emission Control System

Evaporative Emission (EVAP) Controls (cont'd)

'00 - 01 models:

Troubleshooting Flowchart

The MIL has been reported on.
DTC P1457 is stored.

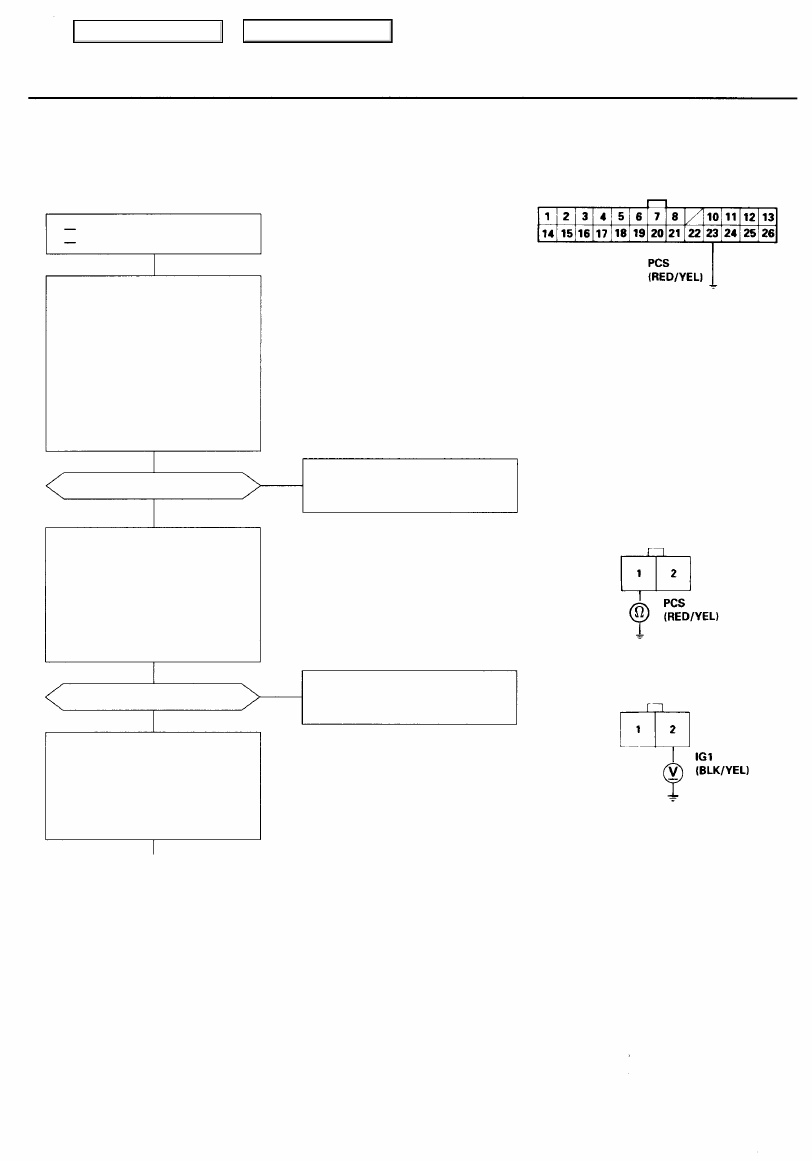

Check the EVAP canister purge
valve:

1. Disconnect the vacuum hose

from the EVAP canister purge
valve, and connect a hose and
a vacuum pump to the EVAP
canister purge valve.

2. Connect the PCM connector

terminal A23 to the body
ground with a jumper wire.

3. Turn the ignition switch ON (II).
4. Apply vacuum to the hose.

Dose the valve hold vacuum?

YES

Check for an open in the wire
(PCS line):

1. Turn the ignition switch OFF.

2. Disconnect the EVAP canister

purge valve 2P connector.

3. Check for continuity between

the EVAP canister purge valve

2P connector terminal No. 1 and
body ground.

Is there continuity?

YES

Check for an open in the wire
(IG1 line):

1. Turn the ignition switch ON (II).

2. Measure voltage between the

EVAP bypass solenoid valve 2P
connector terminal No. 2 and
body ground.

PCM CONNECTOR A (26P)

JUMPER
WIRE

EVAP canister purge valve is OK.
Do the EVAP bypass solenoid
valve test (see page

11-197

).

Repair open in the wire between

the EVAP canister purge valve
and PCM (A23).

(To page

11-197

)

11-196

NO

Wire side of
female

terminals

NO

EVAP CANISTER PURGE
VALVE 2P CONNECTOR (C127)

Wire side of
female
terminals

Main Menu

Table of Contents

(From page

11-194

)

Is there battery voltage?

NO

Repair open in the wire between

the EVAP canister purge valve
and No. 20 ECU (PCM) (20 A)
fuse.

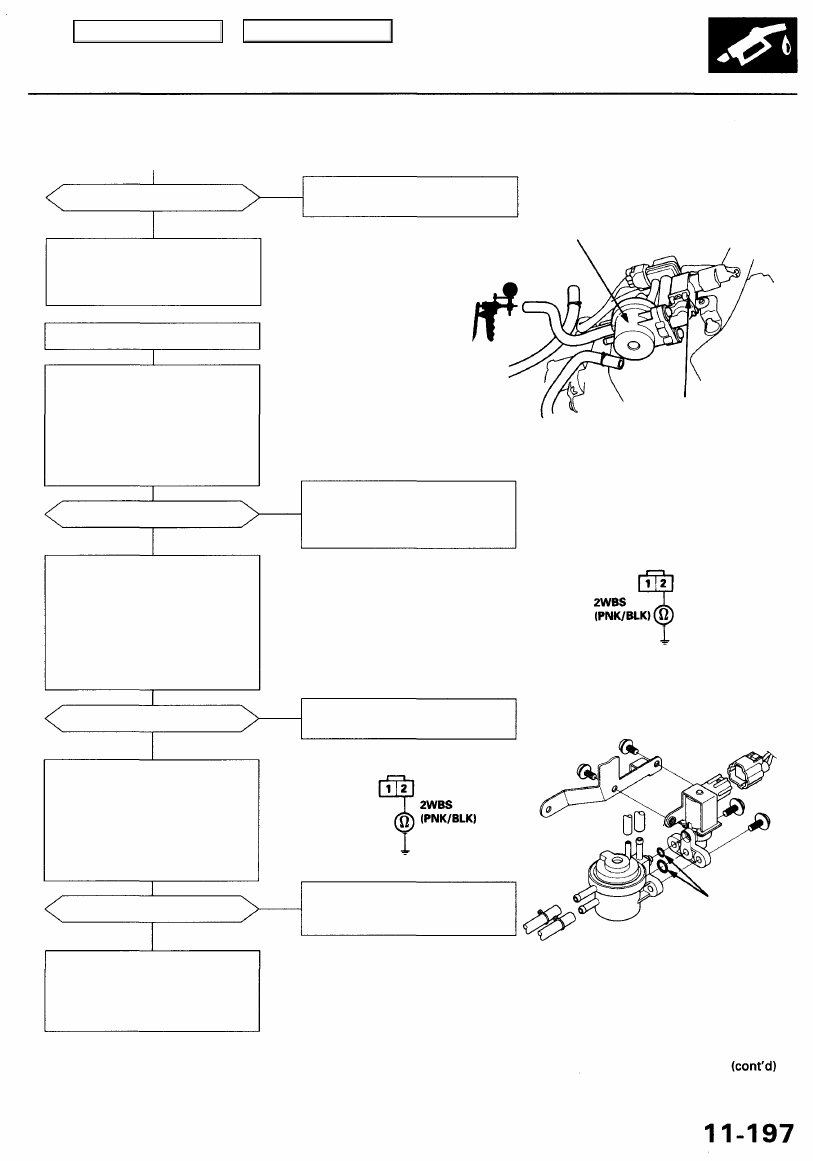

EVAP bypass solenoid valve test.

Check the EVAP bypass solenoid
valve:

1. Disconnect the vacuum hose

from the EVAP two way valve,
and connect a vacuum pump
to the hose.

2. Turn the ignition switch ON (II).
3. Apply vacuum to the hose.

Dose the valve hold vacuum?

NO

Check the EVAP bypass solenoid
valve:

1. Turn the ignition switch OFF.

2. Disconnect the EVAP bypass

solenoid valve 2P connector.

3. Check for continuity between

the EVAP bypass solenoid
valve 2P connector terminal

No. 2 and body ground.

Is there continuity?

YES

Check for a short in the wire
(2WBS line):

1. Disconnect the PCM connec-

tor F (8P).

2. Check for continuity between

the EVAP bypass solenoid
valve 2P connector terminal

No. 2 and body ground.

Is there continuity?

NO

Substitute a known-good PCM
and recheck (see page

11-42

for

immobilizer information). If
symptom/indication goes away,
replace the original PCM.

Replace the EVAP canister purge
valve.

EVAP TWO-WAY
VALVE

VACUUM
PUMP/
GAUGE,
0 - 30 in.Hg

A973X -
041 -
XXXXX

EVAP
BYPASS
SOLENOID

VALVE

EVAP bypass solenoid valve/EVAP

two-way valve is OK. Do the EVAP
canister vent shut valve test (see
page

11-198

). EVAP BYPASS SOLENOID

VALVE 2P CONNECTOR (C675)

Wire side of
female
terminals

Replace the EVAP bypass solenoid
valve and O-rings.

Repair short in the wire between
PCM (F1) and EVAP bypass
solenoid valve.

O-RING
Replace.

NO

YES

YES

YES

Main Menu

Table of Contents

Emission Control System

Evaporative Emission (EVAP) Controls (cont'd)

Does the valve hold vacuum?

Is there battery voltage?

NO

Repair open in the wire between

the EVAP canister vent shut
valve and No. 20 ECU (PCM) (20
A) fuse.

VACUUM
PUMP/GAUGE, 0 - 30 in.Hg

A973X - 041 - XXXXX

PCM CONNECTOR F (8P)

JUMPER WIRE

EVAP
CANISTER

EVAP canister vent shut valve is
OK. Do the canister system leak

test (see page

11-199

).

Wire side of female
terminals

EVAP
CANISTER VENT SHUT
VALVE 2P CONNECTOR (C673)

Wire side of female terminals

NO

Repair open in the wire between

the EVAP canister vent shut
valve and PCM (F5).

Replace the EVAP canister vent
shut valve and O-ring.

YES

Check for an open in the wire

(IG1 line):
1. Turn the ignition switch ON (II).
2. Measure voltage between the

EVAP canister vent shut valve
2P connector terminal No. 1
and body ground.

YES

Is there continuity?

Check for an open in the wire
(VSV line):

1. Turn the ignition switch OFF.

2. Disconnect the EVAP canister

vent shut valve 2P connector.

3. Check for continuity between

the EVAP canister vent shut
valve 2P connector terminal

No. 2 and body ground.

NO

YES

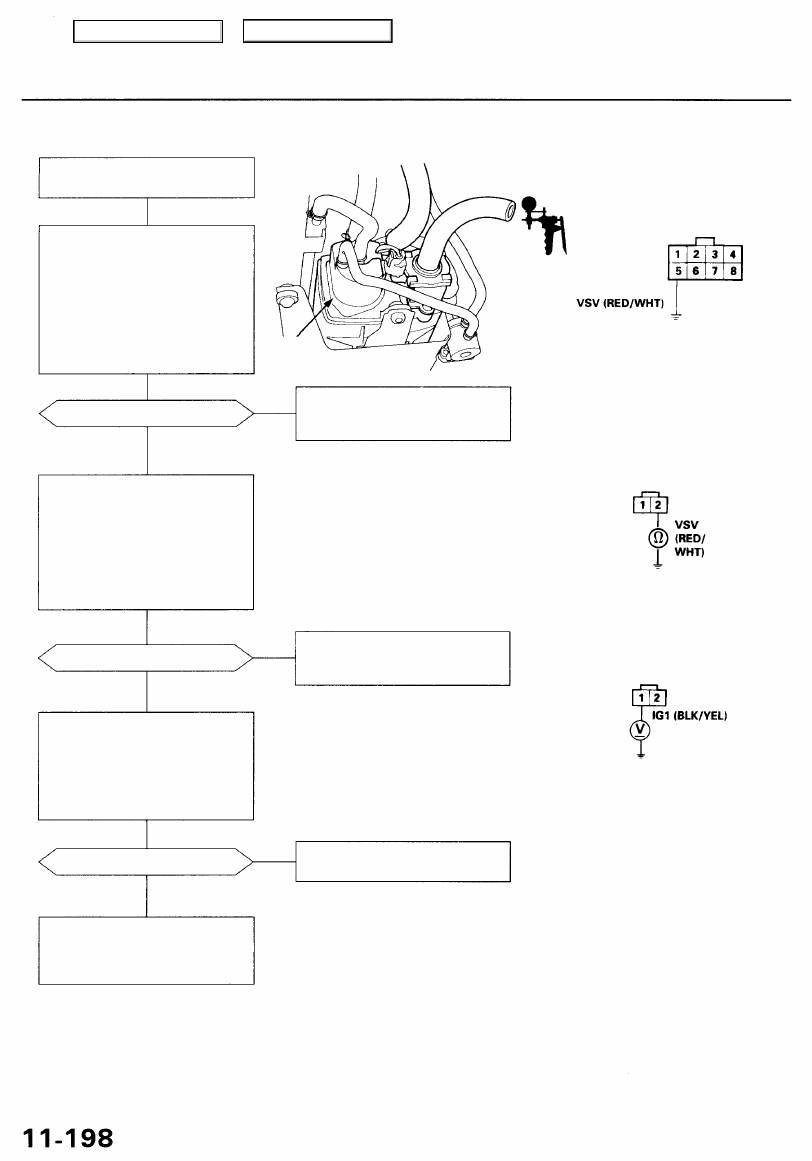

EVAP canister vent shut valve

test.

Check the EVAP canister vent
shut valve:

1. Disconnect the vacuum hose

and connect a vacuum pump
to the hose.

2. Connect the PCM connector

terminal F5 to the body ground
with a jumper wire.

3. Turn the ignition switch ON (II).
4. Apply vacuum to the hose.

Main Menu

Table of Contents

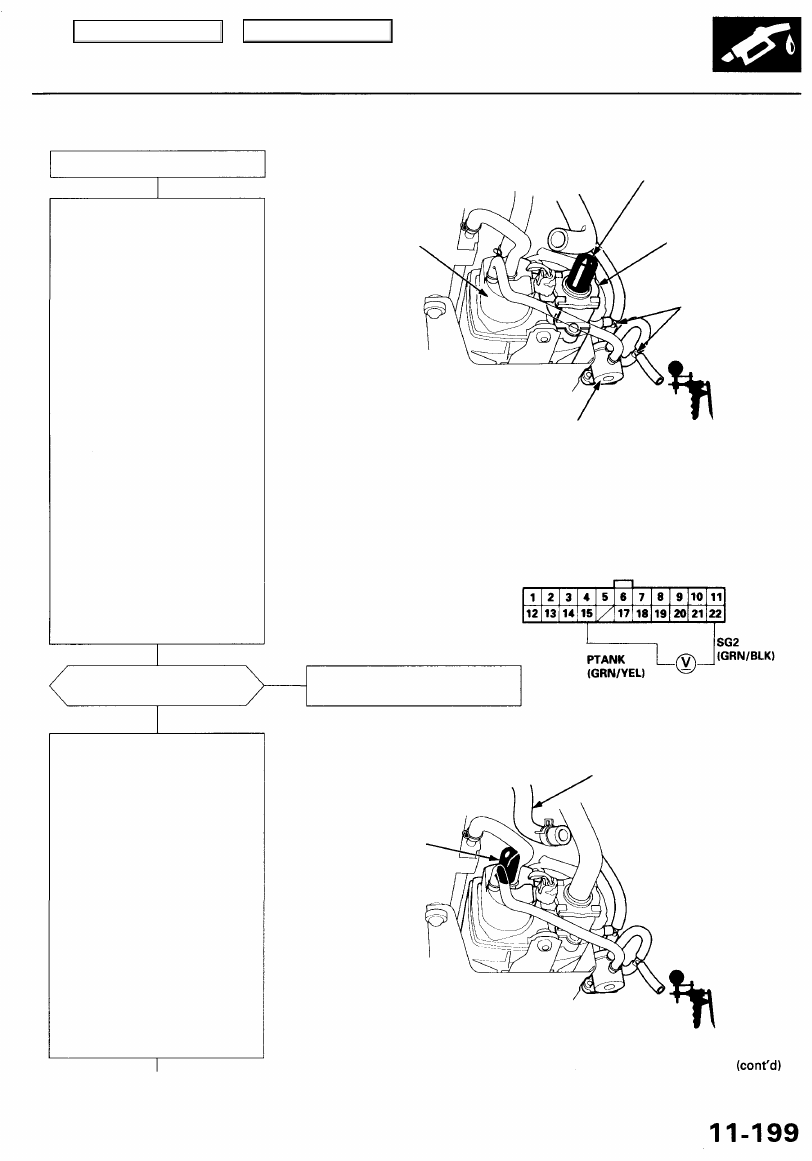

Canister system leak test.

Check the EVAP canister vent
shut valve line and connections:

1. Turn the ignition switch OFF.

2. Connect to three-way tee fit-

tings into the hose from the

EVAP canister to the EVAP two

way valve. Connect the fuel
tank pressure sensor to one of
the tee fittings and the vacuum
pump to the other.

3. Remove the vent hose from

the EVAP canister vent shut
valve and cap the port to seal
the fresh air vent for the EVAP
canister.

4. Turn the ignition switch ON (II).
5. While monitoring the FTP

Sensor voltage with the Honda
PGM Tester, or measuring volt-
age between PCM connector

terminals D15 and D22 slowly

pump the vacuum pump using

a stroke every 1 - 2 seconds.

6. Continue to pump vacuum

until that voltage drops to

about 1.5 V.

NOTE: Make sure that the

engine coolant temperature
still above 95°F (35°C) and your
vacuum pump has no leak.

7. Monitor that voltage for 20

seconds.

Does the voltage drop to 1.5 V

and holds at least 20 seconds?

NO

Check the EVAP control Fuel tank
vapor vent line and connections:

1. Turn the ignition switch OFF.

2. Disconnect the Fuel tank vapor

vent tube from the EVAP can-

ister and plug the port.

3. Turn the ignition switch ON (II).
4. While monitoring the FTP

Sensor voltage with the Honda
PGM Tester, or measuring volt-
age between PCM connector

terminals D15 and D22 slowly

pump the vacuum pump using
a stroke every 1 - 2 seconds.

5. Continue to pump vacuum

until that voltage drops to
about 1.5 V.
NOTE: Make sure that the
engine coolant temperature
still above 95°F (35°C) and your
vacuum pump has no leak.

6. Monitor that voltage for 20

seconds.

CAP

EVAP
CANISTER

EVAP
CANISTER
VENT
SHUT

VALVE

TEE

FITTINGS

EVAP TWO WAY
VALVE

VACUUM

PUMP/
GAUGE,
0 - 30 In.Hg

A973X -

041 -

XXXXX

PCM CONNECTOR 0 (22P)

Inspect the EVAP canister vent
shut valve line and connections.

Wire side of female terminals

FUEL TANK VAPOR

VENT TUBE

CAP

(To page

11-200

)

YES
