Evaporative Emission (EVAP) Controls (cont'd)

Dose the valve hold vacuum?

NO

Check the EVAP canister purge
valve:

1. Turn the ignition switch OFF.

2. Disconnect the EVAP canister

purge valve 2P connector.

3. Check for continuity between

the EVAP canister purge valve
2P connector terminal No. 1
and body ground.

Is there continuity?

YES

Check for a short in the wire (PCS
line):

1. Disconnect the PCM connector

A (26P).

2. Check for continuity between

the EVAP canister purge valve
2P connector terminal No. 1
and body ground.

Is there continuity?

NO

Substitute a known-good PCM
and recheck (see page

11-42

for

immobilizer information). If
symptom/indication goes away,
replace the original PCM.

EVAP canister purge valve is OK.
Do the EVAP bypass solenoid
valve test (see page

11-189

).

Replace the EVAP canister purge
valve.

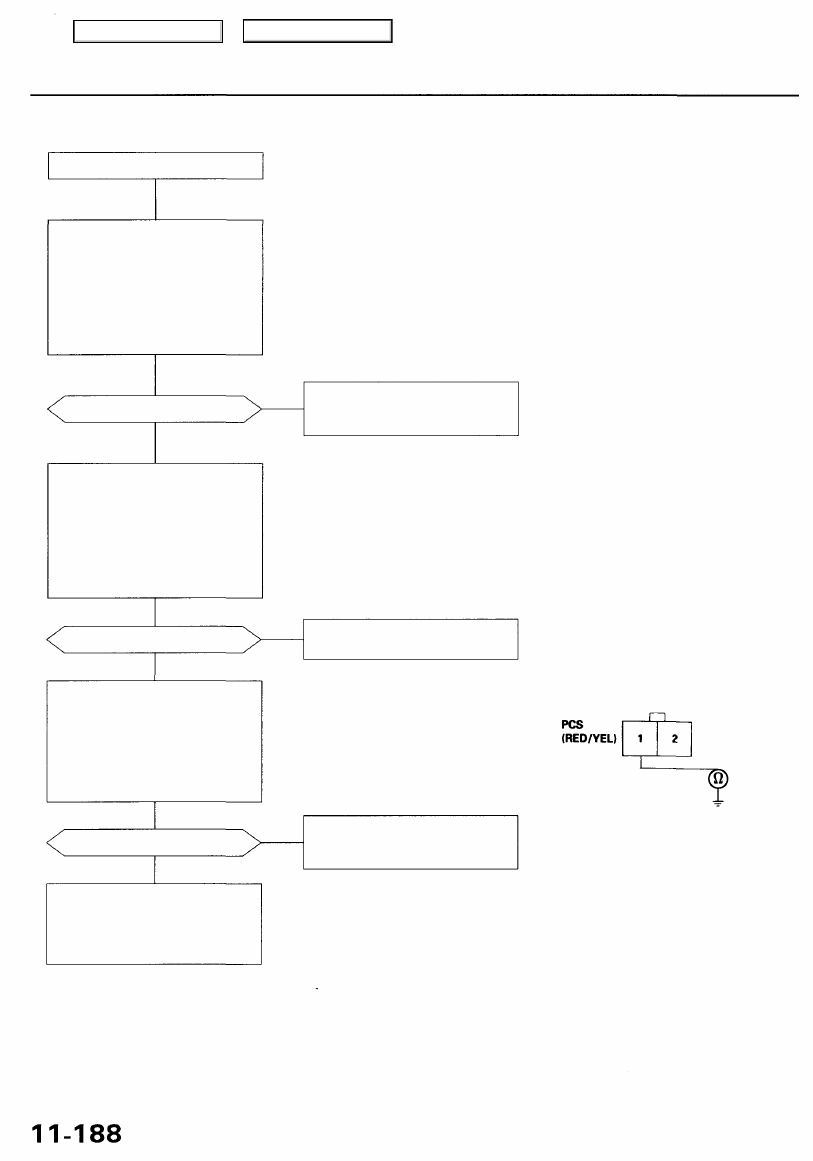

EVAP CANISTER PURGE

VALVE 2P CONNECTOR (C127)

Repair short in the wire between
PCM (A23) and EVAP canister
purge valve.

YES

NO

Wire side of
female
terminals

YES

Check the EVAP canister purge
valve:

1. Disconnect the vacuum hose

from the EVAP canister purge
valve, and connect a hose and
a vacuum pump to the EVAP
canister purge valve.

2. Turn the ignition switch ON (II).
3. Apply vacuum to the hose.

EVAP canister purge valve test.

Main Menu

Table of Contents

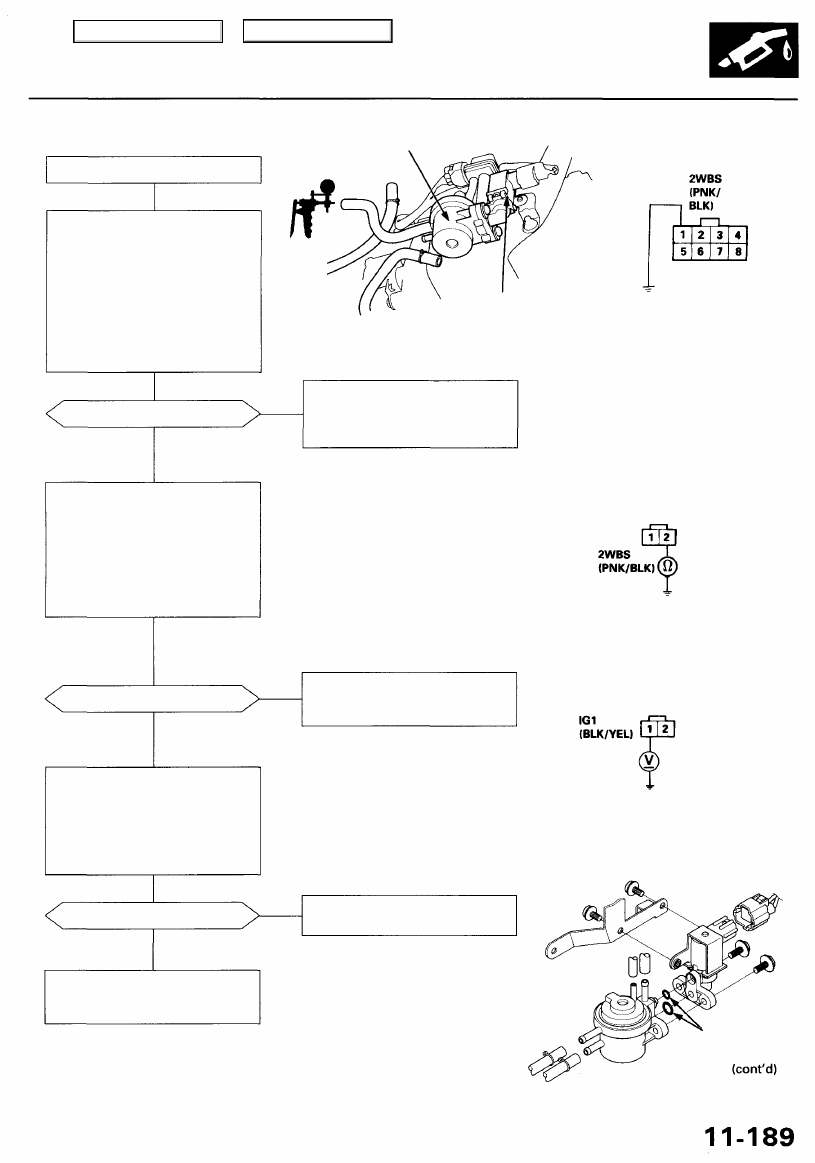

EVAP bypass solenoid valve test.

Check the EVAP bypass solenoid
valve:

1. Disconnect the vacuum hose

from the EVAP two-way
valve, and connect a vacuum
pump to the hose.

2. Connect the PCM connector

terminal F1 to the body
ground with a jumper wire.

3. Turn the ignition switch ON (II).
4. Apply vacuum to the hose.

Dose the valve hold vacuum?

Is there battery voltage?

EVAP TWO-WAY
VALVE

PCM CONNECTOR F (8P)

EVAP
BYPASS
SOLENOID
VALVE

Wire side of
female
terminals

EVAP bypass solenoid valve/
EVAP two-way valve is OK. Do
the EVAP canister vent shut
valve test (see page

11-190

).

EVAP BYPASS SOLENOID
VALVE 2P CONNECTOR (C675)

NO

Repair open in the wire between

the EVAP bypass solenoid valve

and PCM (F1).

Replace the EVAP bypass solenoid
valve and O-rings.

O-RING
Replace.

YES

NO

YES

Is there continuity?

Check for an open in the wire (IG1

line):

1. Turn the ignition switch ON (II).

2. Measure voltage between the

EVAP bypass solenoid valve
2P connector terminal No. 1
and body ground.

Wire side of
female
terminals

NO

YES

Check for an open in the wire

(2WBS line):
1. Turn the ignition switch OFF.
2. Disconnect the EVAP bypass

solenoid valve 2P connector.

3. Check for continuity between

the EVAP bypass solenoid
valve 2P connector terminal

No. 2 and body ground.

JUMPER
WIRE

VACUUM
PUMP/
GAUGE,
0 - 30 in.Hg

A973X -

041 -

XXXXX

Repair open in the wire between

the EVAP bypass solenoid valve

and No. 20 ECU (PCM) (20 A).

Main Menu

Table of Contents

Emission Control System

Evaporative Emission (EVAP) Controls (cont'd)

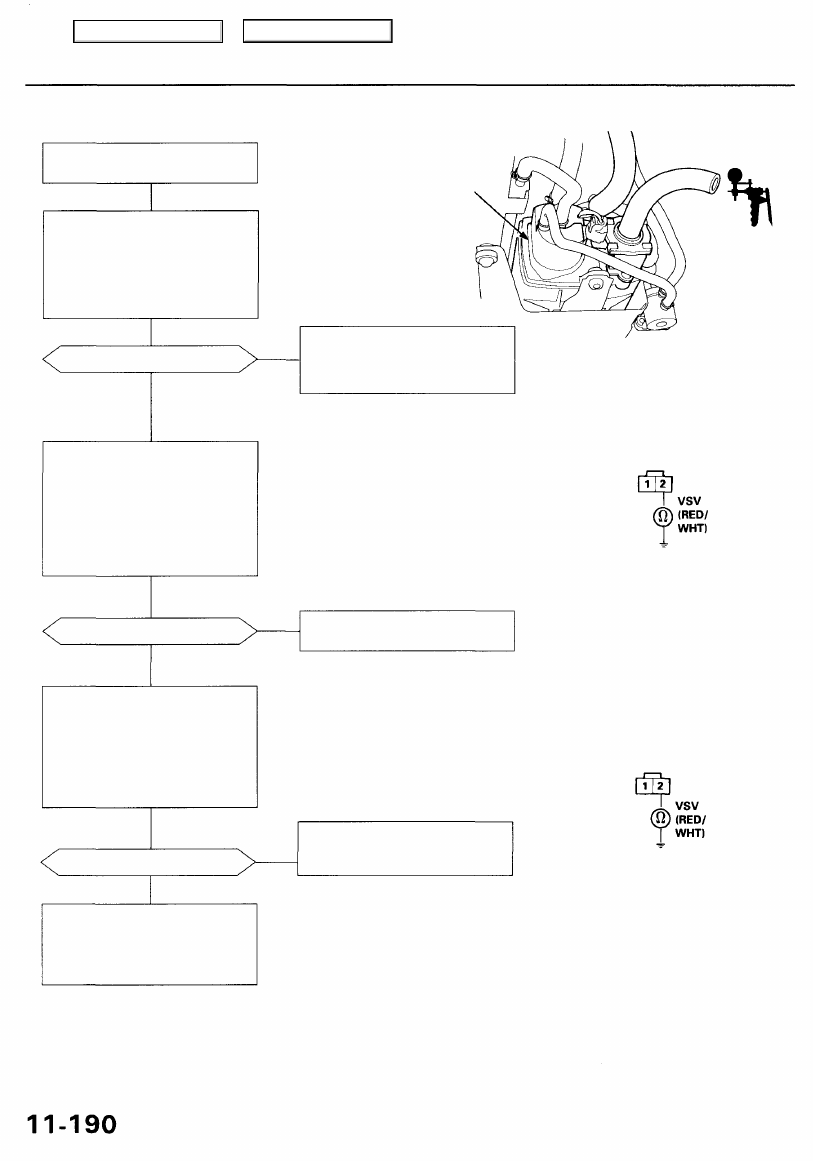

EVAP canister vent shut valve

test.

Check the EVAP canister vent shut
valve:

1. Disconnect the vacuum hose

and connect a vacuum pump

to the hose.

2. Turn the ignition switch ON (II).
3. Apply vacuum to the hose.

Dose the valve hold vacuum?

YES

Check the EVAP canister vent shut
valve:

1. Turn the ignition switch OFF.

2. Disconnect the EVAP canister

vent shut valve 2P connector.

3. Check for continuity between

the EVAP canister vent shut
valve 2P connector terminal

No. 2 and body ground.

Is there continuity?

YES

Check for an short in the wire

(VSV line):
1. Disconnect the PCM connec-

tor F (8P).

2. Check for continuity between

the EVAP canister vent shut
valve 2P connector terminal

No. 2 and body ground.

EVAP
CANISTER

EVAP canister vent shut valve is
OK. Do the vacuum hoses and
connections test (see page

11-191

).

VACUUM

PUMP/GAUGE, 0 - 30 in.Hg

A973X - 041 - XXXXX

EVAP CONTROL
VENT SHUT
VALVE 2P CONNECTOR (C673)

Wire side of female terminals

Replace the EVAP canister vent
shut valve and O-ring.

Is there continuity?

Repair short in the wire between
PCM (F5) and EVAP canister vent
shut valve.

NO

Substitute a known-good PCM
and recheck (see page

11-42

for

immobilizer information). If
symptom/indication goes away,
replace the original PCM.

YES

NO

NO

Main Menu

Table of Contents

Are the parts OK?

Repair or replace the parts.

YES

Substitute a known-good PCM
and recheck (see page

11-42

for

immobilizer information). If
symptom/indication goes away,
replace the original PCM.

NO

Check the vacuum hoses and con-
nections:
Check following parts for leakage
to atmosphere (see page

11-175

).

• Fuel tank
• Fuel fill cap
• Fuel fill pipe
• Fuel tank vapor control valve
• Fuel tank vapor recirculation

valve

• Fuel tank vapor recirculation

tube

• Fuel tank vapor signal tube
• Fuel tank vapor vent tube
• EVAP two way valve
• Fuel tank pressure sensor

Vacuum hoses and connections
test.
